中柱螺旋式室内旋转楼梯结构设计

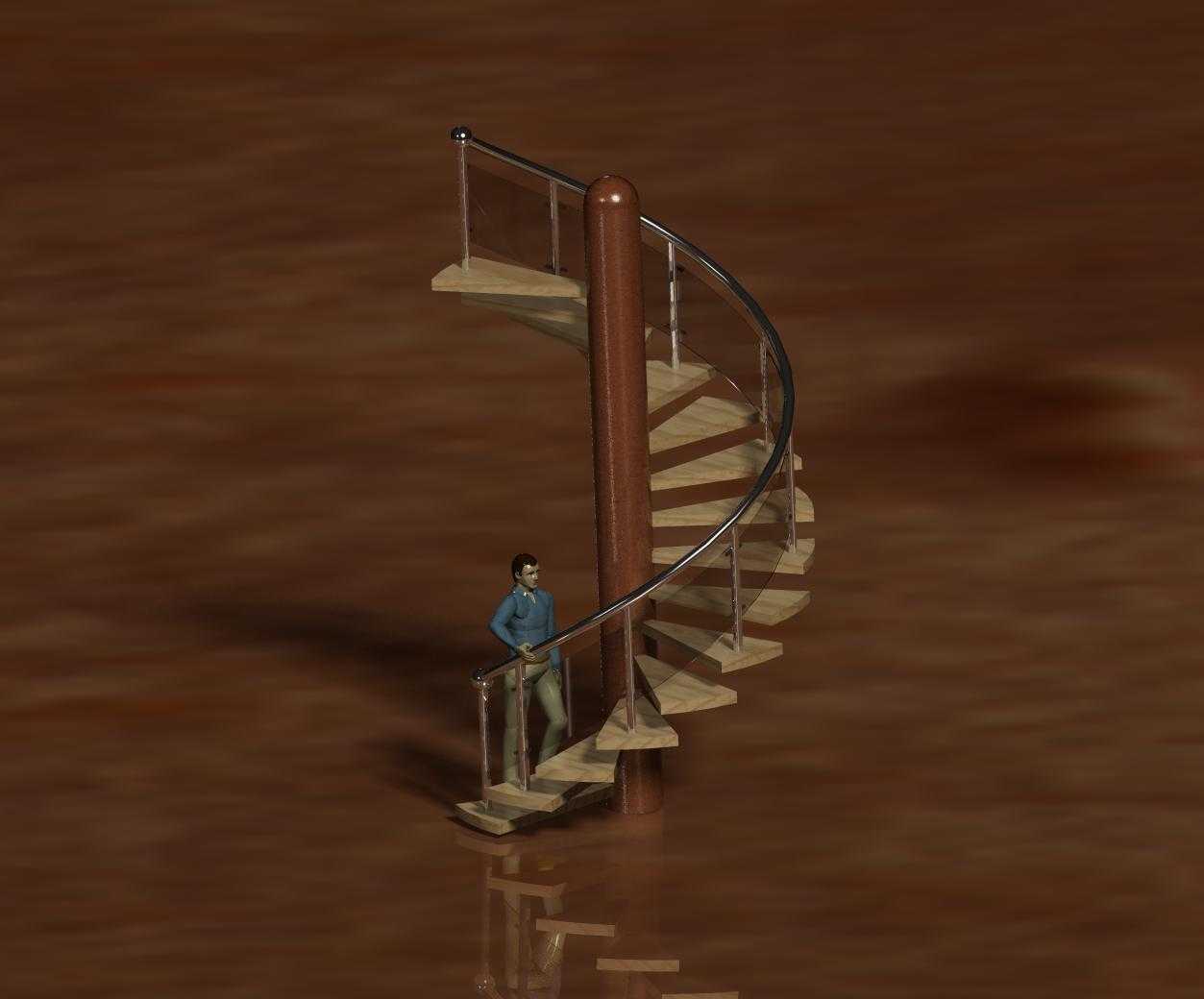

　　这款中柱支撑式螺旋楼梯，核心应用场景集中在loft夹层、小户型复式住宅、小型商业空间的竖向交通衔接，尤其适配平面预留洞口尺寸有限、无法布置直跑或双跑楼梯的场景，相比常规直跑梯，其平面投影占用面积可压缩60%以上，能在极小的空间内完成上下层的通行功能衔接。从结构逻辑来看，整体以中心单根圆柱作为核心承重构件，所有踏步板均以中心柱为圆心呈放射状排布，每块踏步的内侧端通过焊接或螺栓紧固的方式与中心柱刚性连接，外侧通过弧形金属栏杆串联成整体受力体系，无需额外设置侧边承重梁，既简化了安装工序，也最大化释放了梯段周边的通行净空。

　　踏步板采用实木复合材质，踏面宽度从内侧靠近中心柱的100mm逐步向外过渡到外侧的260mm，符合人体工程学的踏面尺寸要求，踏步高度统一设置为180mm，连续攀登时不会出现步幅错乱的情况，每级踏步的悬挑长度控制在800mm以内，保证单人通行时的脚部放置空间充足，同时避免悬挑过长导致的踏步端部挠度超标。外侧栏杆采用不锈钢圆管弯制成连续螺旋形态，栏杆立柱间距控制在110mm以内，符合民用建筑安全防护的间距要求，扶手高度距离踏步前缘保持900mm的标准防护高度，扶手表面做哑光拉丝处理，握持时摩擦力适中，不会出现打滑情况。

　　设计过程中优先考虑了安装边界的适配性，中心柱的上下两端分别通过膨胀法兰与上层楼板底面、下层地面刚性固定，安装时仅需要在预留洞口的中心位置定位中心柱的安装基准，不需要在墙体上额外做预埋支撑，对于后期改造的空间也能快速完成装配，不会破坏原有建筑的墙体结构。从受力特性来看，中心柱承担了梯段全部的竖向荷载与水平侧向荷载，踏步板传递的人员荷载、自重荷载全部通过连接节点传导至中心柱，再由中心柱上下端的固定点传导至建筑结构，这种受力形式对建筑结构的局部荷载要求较低，不需要额外加固楼板即可安装。梯段的旋转角度根据层高做适配调整，每旋转30度设置一级踏步，整段梯段完成360度旋转时可实现3米左右的层高提升，完全覆盖常规住宅loft的层高范围。细节设计上，踏步前缘做了3mm的圆角倒边处理，避免尖锐边角磕碰伤人，踏步表面做了防滑耐磨涂层，即使表面沾有少量水渍也能保持足够的摩擦系数，栏杆与踏步的连接节点隐藏在踏步底面，不会在踏面留下凸起的连接件，保证踏面的平整性，日常清洁时没有卫生死角。中心柱的外径设置为160mm，内部为空心钢管结构，在保证足够抗弯、抗扭强度的同时，降低了整体自重，单人即可完成立柱的搬运定位，降低了现场安装的人力成本。

　　实际使用场景中，这类螺旋梯除了满足日常的竖向通行需求，其流畅的螺旋形态也能作为室内空间的视觉装饰元素，木质踏步与金属栏杆的材质搭配，能适配原木风、工业风等多种室内装修风格，不会像封闭式楼梯那样遮挡空间光线，能让上下层的光线形成自然流通，提升小空间的通透感。设计阶段通过三维建模反复校核了每一级踏步的安装角度与空间位置，避免出现踏步碰头的情况，梯段与上层楼板洞口边缘的净空高度保持在2200mm以上，正常身高的人员通行时不会出现头部碰撞的问题，同时校核了栏杆的弧形曲率，保证扶手全程连续顺滑，没有突兀的折角，人员上下楼时手部可以顺着扶手自然滑动，不需要中途调整握持位置。
