基于环形命令构建的长条状金属构件

　　在通讯设备的结构配套设计中，这类长条状金属构件常作为内部支撑、信号屏蔽衬件或是装配定位压条使用，多数部署在手持通讯终端、小型通讯中继模块的内部腔体中，承担着结构补强、元器件限位的核心作用，部分表面做导电氧化处理的该类构件还可辅助实现内部电磁屏蔽，避免不同射频模块之间的信号串扰。从实际装配场景来看，这类构件的安装边界通常受限于设备内部的预留槽位，设计时需要严格控制长宽厚三个方向的尺寸公差，厚度方向通常控制在1-2mm区间，长度根据设备内部腔体的纵深调整，宽度则匹配对应安装槽的卡位尺寸，装配时多采用卡扣卡合或是微量点胶固定，部分需要反复拆装的检修位构件，还会在两端预留微小的倒角，避免装配过程中刮伤内部的柔性电路板。

　　从设计思路层面来说，这类看似造型简单的长条构件，实际建模时需要重点关注边缘的圆角过渡，不能直接做直角锐边处理，一方面是锐边在冲压加工过程中容易产生毛刺，后续去毛刺工序会增加不必要的加工成本，另一方面锐边在装配时容易割伤操作人员，或是划破设备内部的线材绝缘层，造成短路隐患。采用环形命令来构建这类构件的基础曲面，可以快速实现等截面的延伸造型，相比逐段拉伸拼接的建模方式，整体曲面的连续性更好，不会出现分段建模带来的拼接棱线，后续导入工程图模块生成加工图纸时，也能避免轮廓线断裂、尺寸标注基准错位的问题。在实际的结构验证环节，这类构件需要重点校核两个方向的力学性能，一是沿长度方向的抗弯折性能，因为作为内部压条使用时，需要给下方的缓冲泡棉或是屏蔽层提供持续的压紧力，如果构件刚性不足，长时间使用后出现弯折形变，就会导致压合位置出现缝隙，屏蔽效能下降或是元器件固定松动；二是厚度方向的抗形变能力，在设备受外力挤压的场景下，比如手持终端被放置在拥挤的背包中受到挤压，这类内部构件不能出现过度形变，否则会挤压到下方的电池或是主板元器件，造成设备故障。

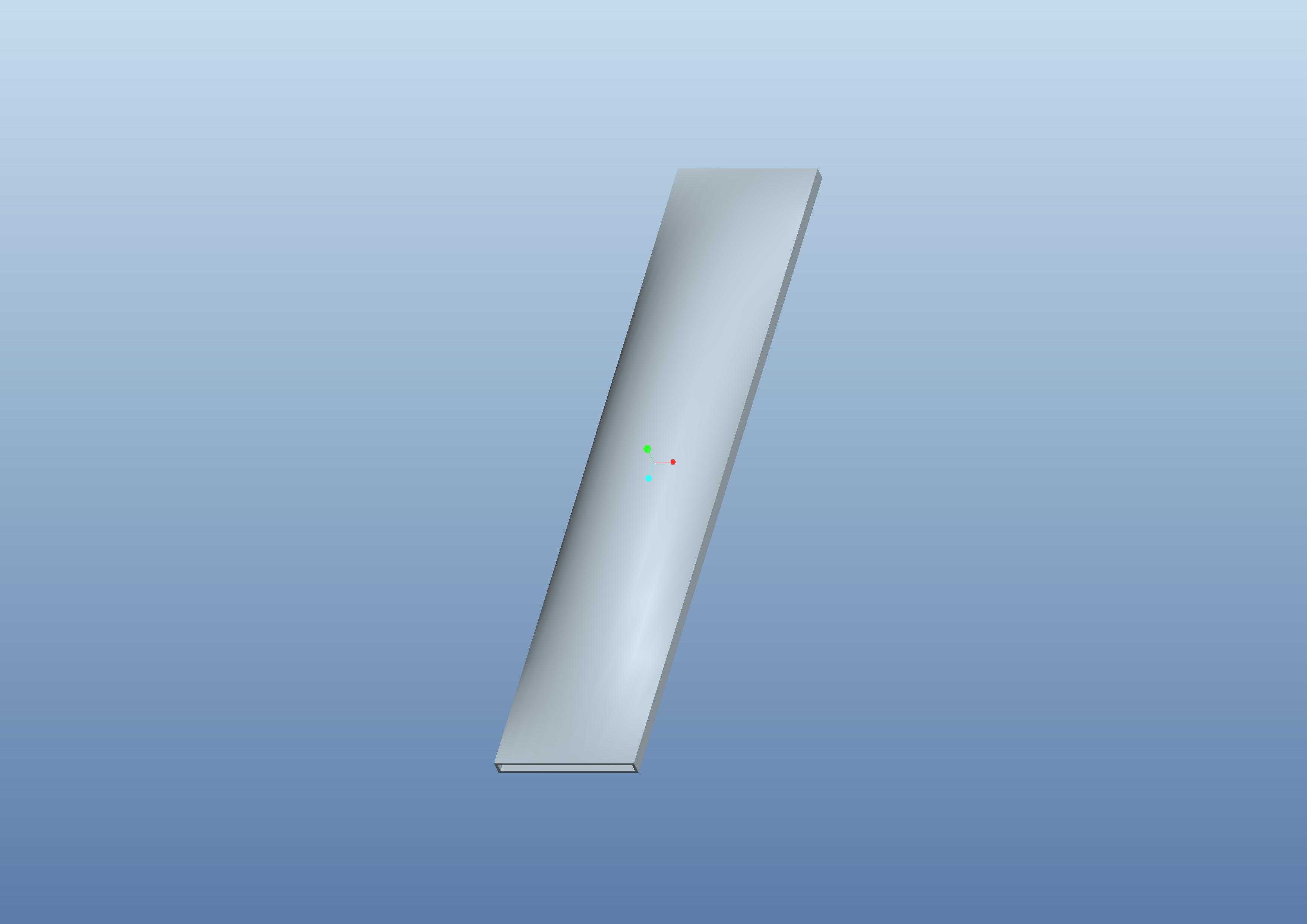

　　建模过程中还需要考虑加工工艺的匹配性，如果是采用冲压工艺加工，就要在建模时预留合适的拔模斜度，虽然构件整体厚度较薄，但如果是连续模冲压成型，微小的拔模斜度可以大幅降低脱模时的卡料概率；如果是采用型材铣切的方式加工，就要保证截面轮廓的一致性，避免出现截面突变导致铣削时刀具震颤，影响构件表面的平整度。另外在构件的中心位置，通常会预留微小的定位基准点，就像模型中显示的中心标识点，这个点是整个构件的装配基准，后续装配时可以通过视觉定位设备抓取这个基准点，实现构件的快速精准上料，在自动化装配产线中，这个基准点的位置精度直接影响整道装配工序的良率，所以建模时需要严格保证这个基准点位于构件的几何中心，偏差不能超过0.05mm。

　　从实际使用的工况来看，这类构件长期处于设备内部的密闭空间中，工作温度范围通常在-20℃到60℃之间，所以建模时不需要额外考虑散热鳍片之类的结构，但需要保证材料选型对应的热膨胀系数和周边的塑料壳体相匹配，避免温度变化时因为膨胀量不同，导致构件挤压壳体出现翘曲，或是构件松动出现异响。很多刚入行的结构设计师会觉得这类长条构件造型简单，建模时随便拉个长方体倒个角就完事，但实际落地生产时往往会出现各种问题，比如边缘圆角大小不一致导致冲压时料带走偏，或是厚度公差设置不合理导致装配时过盈量太大压坏周边零件，采用环形命令构建基础造型的优势就在于，整个截面的参数可以全关联调整，修改厚度或是圆角参数时，整个构件的模型可以同步更新，不需要逐段修改特征，大幅提升设计迭代的效率。在和硬件研发部门对接的时候，这类构件的模型还需要提前做干涉检查，确认在装配完成后，构件和周边的电容、电阻、接插件等元器件之间保留至少0.1mm的安全间隙，避免因为装配公差累积导致构件压到元器件引脚，造成虚焊或是短路问题。
