带轨迹肋结构的箱体类加强筋零件设计

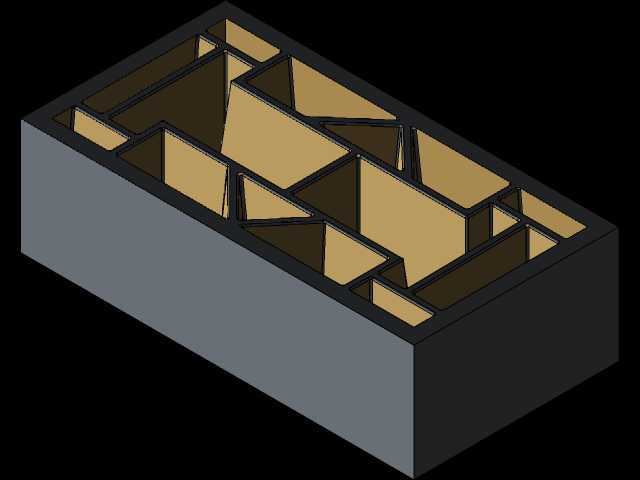

　　在通讯终端设备的内部结构设计中，这类带轨迹肋的箱体类零件是承载内部电子元器件、保障结构刚性的核心基础件，常见于手持通讯设备、便携数据采集终端的内部支撑框架，需要在有限的安装空间内兼顾轻量化与抗冲击性能，避免设备跌落、挤压时内部电路板、接插件出现错位损坏。这类零件的设计核心是通过非均匀分布的肋板结构，在不额外增加整体壁厚的前提下提升结构的抗弯、抗扭刚度，避免薄壁箱体在注塑成型后出现缩痕、翘曲变形，同时要匹配内部元器件的排布空间，给PCB板、电池模块、接口组件留出足够的安装避让位。从结构细节来看，肋板的走向完全顺着箱体受力的应力分布轨迹排布，在设备容易受冲击的边角位置加密肋板分布，在元器件安装的平整区域减少肋板凸起，避免干涉元器件贴装。

　　设计过程中需要同步考虑注塑工艺的成型可行性，所有肋板与箱体主体的连接位置都做了均匀的圆角过渡，避免应力集中导致的受力断裂，同时肋板的拔模斜度统一匹配模具的开模方向，确保注塑生产时可以顺利脱模，不会出现粘模、拉伤的问题。内边缘和外边缘的圆角参数需要根据壁厚做匹配，通常内圆角半径不小于相邻壁厚的0.5倍，外圆角半径对应叠加壁厚尺寸，既可以减少成型时的原料流动阻力，也能消除零件的锐边，避免装配时划伤操作人员或者损坏内部线材。这类零件的安装边界需要严格匹配整机的装配公差，箱体的外侧轮廓要和外壳的内壁预留0.1-0.2mm的装配间隙，内侧的肋板顶面要和PCB板的支撑面保持齐平，预留出螺丝柱的安装位置，确保装配后内部元器件不会出现窜动。

　　肋板的高度设计也有明确的工程约束，不能超过自身厚度的5倍，避免注塑时出现填充不足、肋板顶端缺料的问题，同时肋板的厚度要比主体壁厚薄30%左右，防止连接处出现缩印影响外观和结构强度。在实际的结构验证环节，这类带轨迹肋的箱体需要通过1.2米高度的多角度跌落测试，以及1000次的按键按压疲劳测试，肋板结构不能出现断裂、发白的塑性变形，确保设备在日常使用的磕碰场景下保持结构完整性。设计时还要考虑后续的组装工序，肋板之间的空隙要预留出镊子、螺丝刀等装配工具的操作空间，不能出现过于狭窄的死角导致组装效率下降，同时肋板的排布要避开天线的净空区域，避免金属材质的肋板对通讯信号造成屏蔽干扰。

　　针对不同的使用场景，这类肋板结构还可以做针对性的参数调整，比如在工业级防爆通讯设备上，会适当增加肋板的厚度，提升整体结构的抗爆、抗冲击能力，在消费级轻薄通讯设备上，会进一步优化肋板的拓扑结构，在保证刚性的前提下尽可能减轻零件重量，适配整机的轻薄化设计需求。
