仿生蜂鸟曲面造型三维数字设计作品

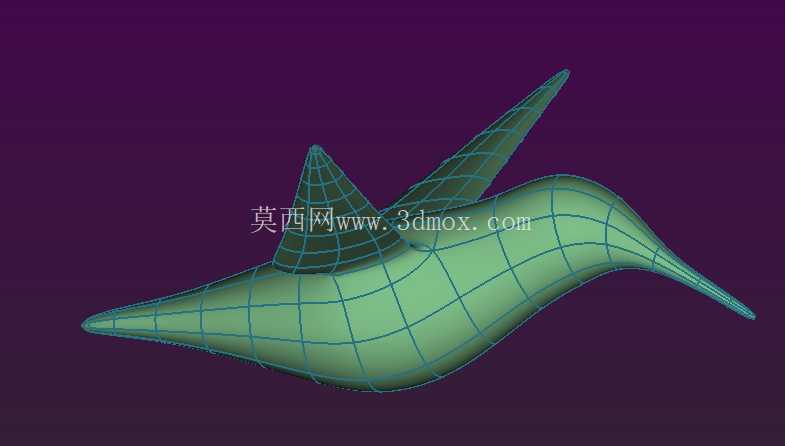

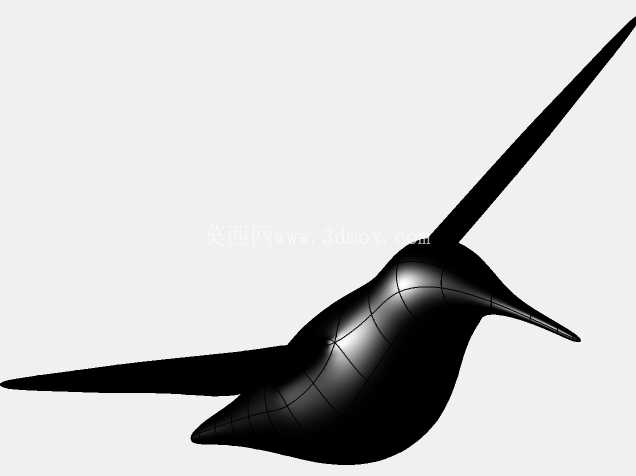

本次完成的蜂鸟仿生曲面造型，最初的设计触发点来自微型扑翼飞行器的外形验证需求——这类微型飞行器多用于狭小空间内的通讯信号中继、环境巡检作业，需要尽可能复刻蜂鸟的低风阻飞行外形，降低飞行过程中的气动干扰，同时兼顾外形的拟态效果，避免在近人作业场景中引发不必要的注意。从结构设计逻辑来看，整个造型完全遵循NURBS曲面连续原则，主体躯干部分采用三阶连续的曲面拼接，从尖细的喙部到尾部的收窄段，曲面曲率变化完全匹配真实蜂鸟的躯体轮廓，没有出现生硬的折角，能够直接导入流体仿真软件模拟飞行状态下的气流分布，为后续的扑翼机构外壳设计提供外形基准。

在外形尺寸的边界设定上，整个模型按照真实蜂鸟1:1的比例构建，整体长度控制在80mm范围内，躯干最大直径处为18mm，双翼展开的最大宽度为110mm，所有曲面的厚度预留都控制在0.8mm-1.2mm区间，既能够满足后续3D打印制作外壳时的壁厚要求，也不会额外增加飞行负载。头部与躯干的衔接处做了平滑过渡处理，没有设置突出的棱角，避免飞行过程中产生紊流；背部的翼根安装位置预留了平整的安装面，能够直接匹配微型扑翼机构的固定点位，不需要后续再做曲面裁切调整。

从实际应用场景出发，这个造型除了服务于微型仿生飞行器的外壳开发，还可以作为通讯类数码产品的创意外观参考——比如迷你型的信号接收器、随身蓝牙音频设备，都可以借鉴这种流线型的仿生外形，在提升产品辨识度的同时，优化手持握持的贴合度。曲面构建过程中，所有的控制点都做了分层管理，躯干主曲面、翼面曲面、尾羽曲面分别独立成组，后续如果需要调整翼面的角度、躯干的粗细比例，只需要调整对应组内的控制点权重，不需要重新构建整体曲面，能够大幅缩短后续的改型周期。

翼面部分的曲面做了轻微的弧度处理，从翼根到翼尖的厚度逐渐递减，最薄处仅为0.3mm，完全复刻真实蜂鸟翅膀的翼型剖面，能够在扑动过程中提供足够的升力，同时减少空气阻力。尾部的曲面做了分叉式的流线收窄，既符合蜂鸟的真实外形特征，也能够在飞行过程中起到稳定航向的作用，不需要额外增加外置的稳定翼结构。整个造型的所有曲面都做了曲率检查，没有出现曲率突变或者曲面重叠的问题，能够直接导出为通用格式用于结构设计、仿真分析或者手板制作，不需要额外的几何修复工作。

在设计思路上，没有采用常规的多边形建模方式做外形雕刻，而是全程采用参数化曲面构建，每一段轮廓线都对应真实蜂鸟的身体比例，确保外形还原度的同时，保证曲面的可编辑性。比如喙部的细长曲面，采用单轨扫掠的方式构建，截面从根部的圆形逐渐过渡到尖端的扁圆形，完全匹配真实蜂鸟喙部的形态，同时曲面的光滑度能够满足后续外壳开模的表面要求，不需要额外做抛光处理。眼部的位置预留了直径3mm的安装凹位，后续可以加装微型摄像头或者指示灯，不需要在成型后的外壳上二次打孔。

从安装边界的角度考虑，整个躯体内部预留了直径12mm的圆柱形空腔，长度为45mm，能够容纳微型电池、控制电路板以及通讯模块，空腔的内壁做了0.5mm的加厚处理，确保外壳的结构强度，在轻微碰撞的情况下不会出现开裂。翼根的安装位设置了两个直径1.2mm的固定孔，孔位深度为3mm，能够直接固定扑翼驱动机构的输出轴，装配时不需要额外设计连接支架，减少整体结构的零件数量。整个造型的重心位置经过预先调整，落在躯干中部靠前的位置，和真实蜂鸟的重心位置一致，后续装配完电子元件和动力机构后，不需要额外增加配重块就能满足飞行的平衡要求。
