便携式手持磨刀器结构设计方案

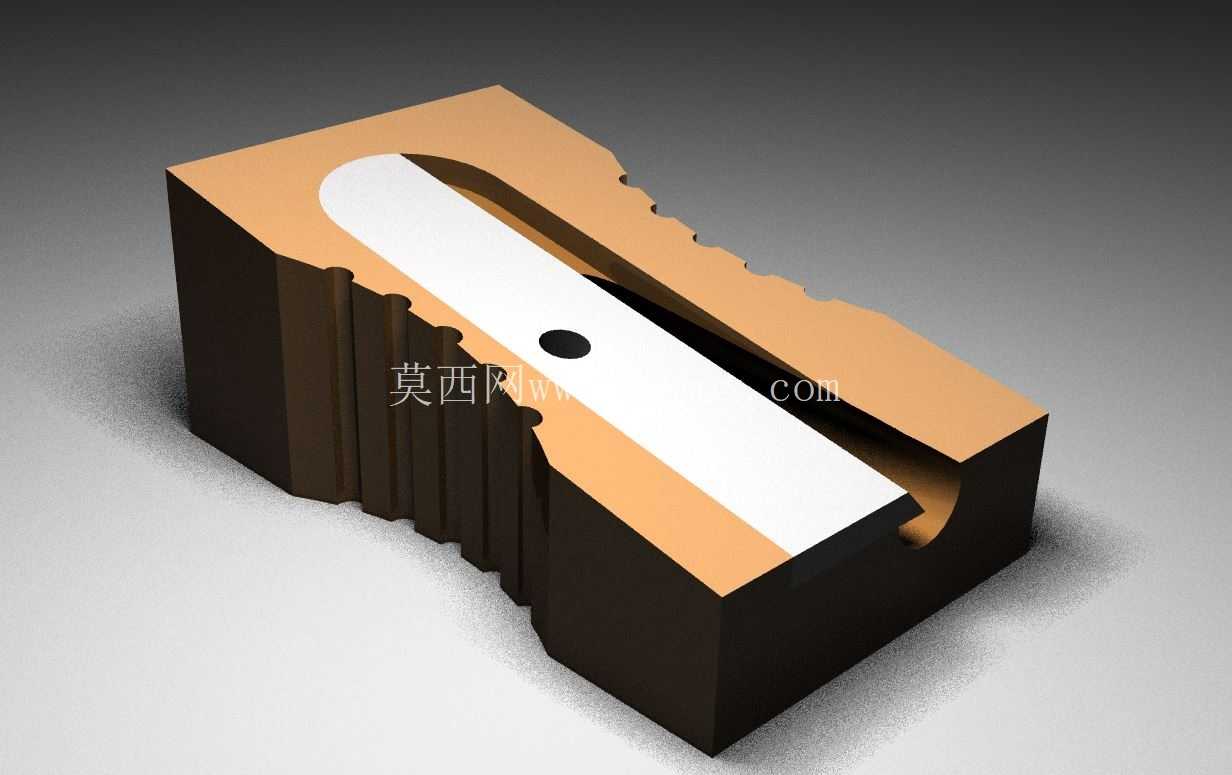

　　基座中部开设有通长的斜向安装槽，槽体的倾斜角度经过反复校核，固定在槽内的硬质合金打磨片与待磨刀具刃口能形成稳定的25度夹角，这个角度是民用厨刀、户外折刀、水果刀等常见刃具的通用开刃角度，使用者无需额外掌握打磨角度控制技巧，只需要将刀具刃口贴合打磨片表面做单向拉划动作，就能完成刃口的修磨作业，大幅降低了普通用户的磨刀操作门槛。打磨片采用长条形薄片结构，中部设置有沉头安装孔，通过一颗标准沉头螺钉将打磨片压紧固定在基座的槽体内，沉头孔的深度设计刚好让螺钉头部完全没入打磨片表面，不会在打磨过程中刮蹭刀具刃面，当打磨片长期使用出现磨损后，只需要拧出螺钉即可快速更换同规格打磨片，无需整体更换器具主体，能有效降低长期使用成本。这款手持磨刀器的结构设计，核心围绕小型家用、户外便携场景的刃具打磨需求展开，区别于大型固定式砂轮机、台式磨刀设备，它的整体外廓采用贴合人手握持的弧边块体造型，主体基座采用硬质工程塑料一体注塑成型的思路，单侧排布多道连续内凹的指槽结构，指槽的弧度匹配成年人手指自然弯曲的曲率，单槽深度控制在6mm左右，握持时指腹能完全贴合槽面，即使手部沾有水渍或打磨产生的金属碎屑，也能保持足够的握持摩擦力，避免打磨过程中器具滑脱造成刃口磕碰或人员划伤。

　　基座的整体长度控制在110mm，宽度45mm，高度30mm，整体重量不超过80g，这个尺寸边界刚好能放入普通家用抽屉、户外工具包甚至衣物口袋中，不会占用过多收纳空间，完全适配家庭厨房日常刀具维护、露营户外刀具临时修磨、手工爱好者小型刻刀打磨等多场景使用需求。从结构受力角度来看，基座的底部做了加厚处理，厚度达到8mm，打磨作业时可以将基座平放在木质桌面、石材台面上，依靠基座自身与台面的摩擦力保持稳定，也可以单手握持基座完成悬空打磨，两种使用模式下基座的结构强度都能承受打磨时施加的垂直压力，不会出现基座变形导致打磨角度偏移的问题。

　　打磨片的安装槽两端做了圆弧过渡处理，避免应力集中导致基座在长期受力后出现槽体开裂的问题，基座外边缘所有棱角都做了R2的圆角倒钝处理，没有尖锐的边角，即使握持时手部滑动也不会被划伤，符合手持类五金工具的安全设计要求。不同于传统磨刀石需要搭配清水浸泡、找平维护的繁琐流程，这款磨刀器的打磨片表面采用硬质合金材质，硬度达到HRA89以上，打磨时不需要加水或研磨膏，干磨即可快速修复刃口的卷边、缺口，打磨产生的金属碎屑会直接从通槽的下方空隙掉落，不会堆积在打磨面上影响打磨效率，使用后只需要用干布擦拭表面即可完成清洁，维护流程十分简便。

　　在设计过程中还充分考虑了不同使用力度下的结构可靠性，当使用者施加最大150N的垂直按压力时，基座的最大变形量不超过0.1mm，完全不会影响打磨角度的稳定性，打磨片的固定螺钉预紧力控制在1.2N·m，既能保证打磨片不会在打磨过程中移位，也不会因为预紧力过大导致塑料基座的安装柱出现滑牙断裂的问题。整体结构没有多余的活动零部件，不存在卡滞、松脱的故障点，长期使用的可靠性远高于带有复杂调节机构的磨刀器具，对于普通家庭用户、户外作业人员、手工从业者来说，都是一款实用性极强的小型刃具维护工具。
