意式浓缩咖啡杯碟套装曲面造型设计

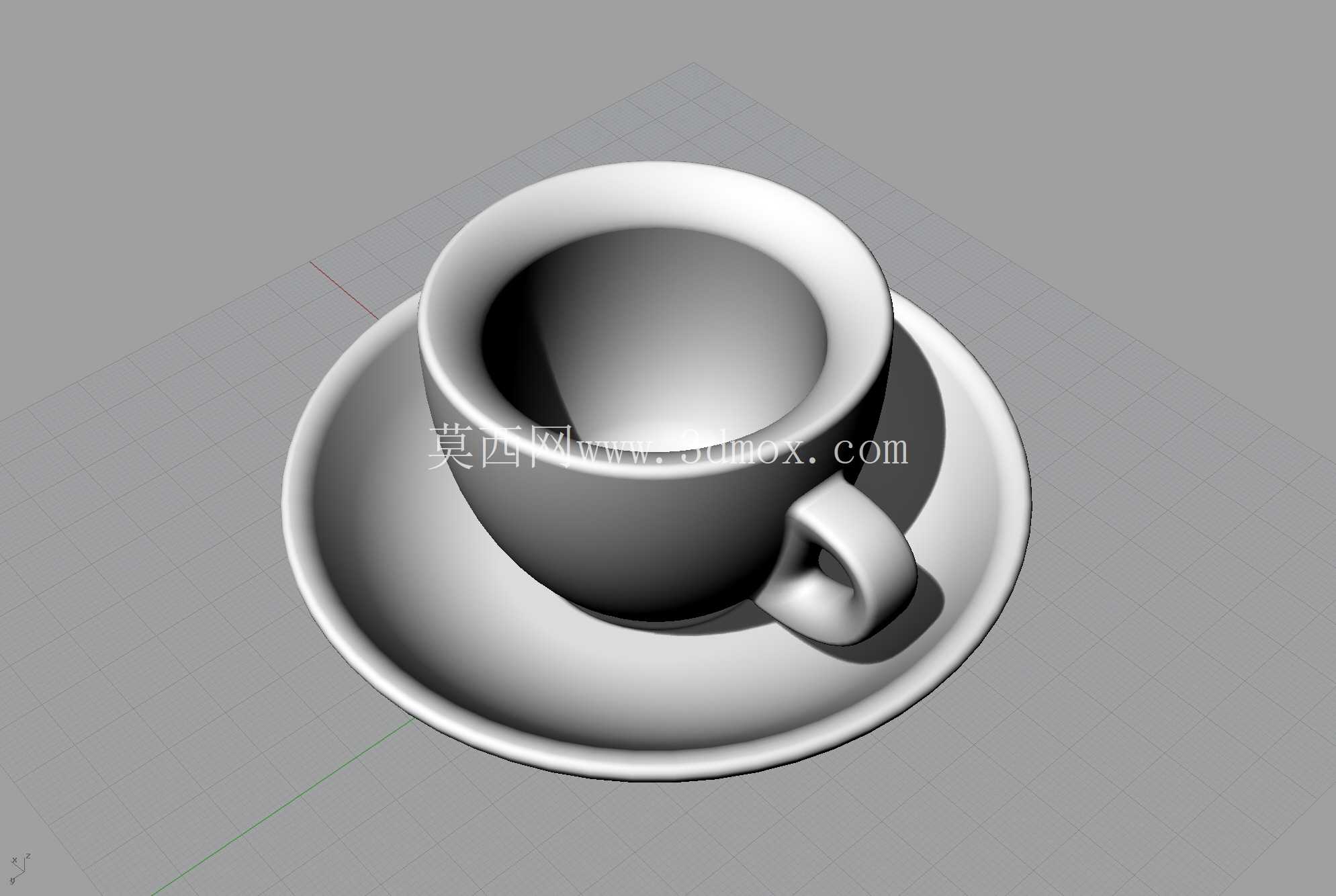

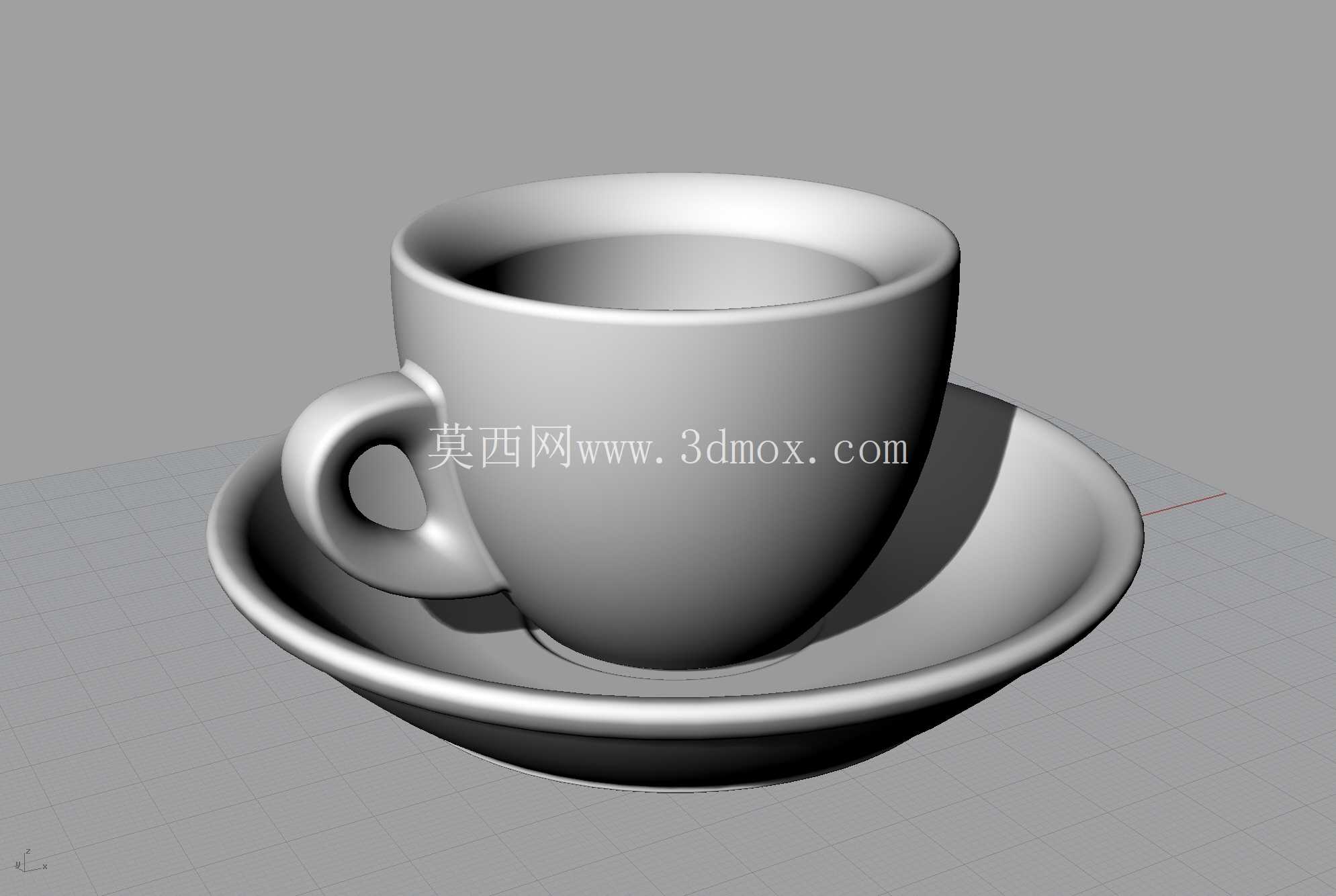

　　这套杯碟的曲面建模完全围绕意式浓缩咖啡的出品场景做适配，日常商用场景里，意式浓缩单份容量通常在25-30ml区间，杯身的内腔曲面做了收窄聚香设计，杯口的外翻弧度刚好贴合唇部接触角度，不会出现啜饮时液体顺着杯壁外流的问题。杯体的壁厚控制在2.5mm左右，既能够在短时间内留存咖啡入口的适宜温度，也不会因为壁厚过大导致整体重量过高，单手拿起时的负重感控制在合理区间，适配吧台操作人员连续出餐时的持握需求。配套的碟子做了下沉式限位结构，杯底放置时刚好卡入碟面的环形凹槽内，即使在吧台传递或者桌面轻微碰撞的情况下，杯体也不会出现滑移侧翻的问题，碟面预留的边缘宽度刚好可以放置单份糖包或者迷你搅拌勺，不需要额外搭配其他承载配件。

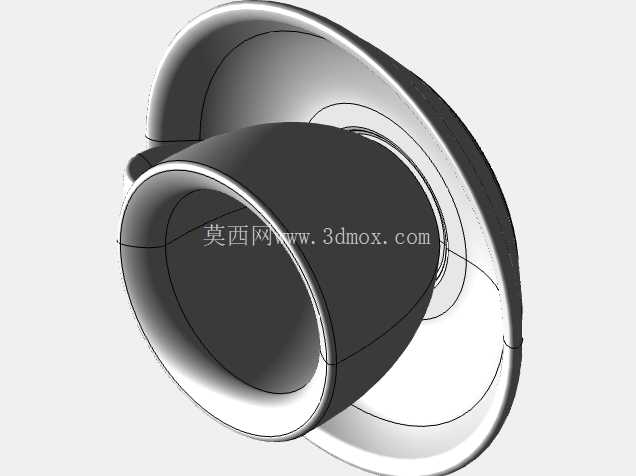

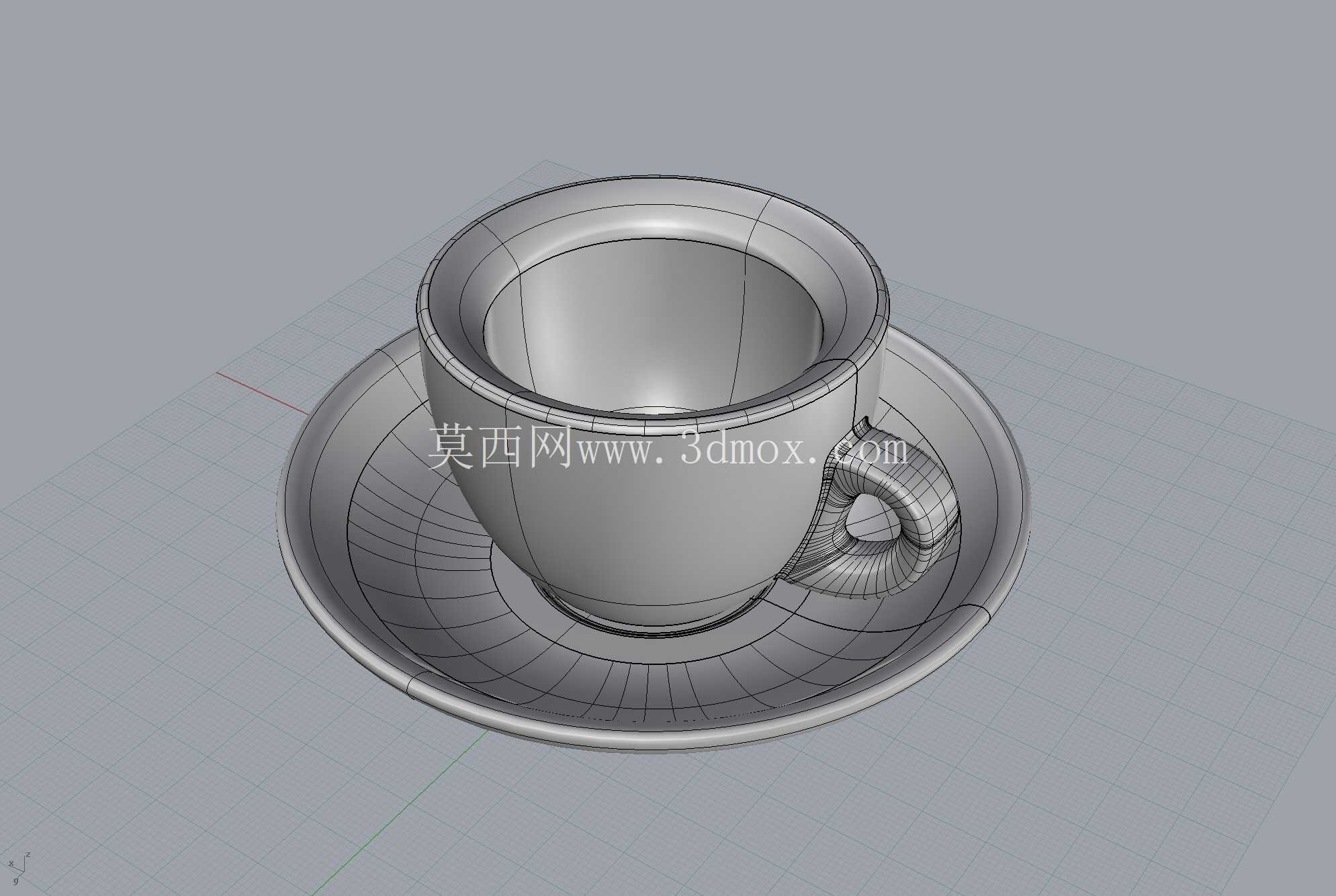

　　建模过程中优先处理的是曲面的连续性，杯身与杯底的过渡面做了G2连续处理，不管是后续做陶瓷烧结的模具开模，还是做金属材质的冲压成型，都不会出现曲面棱线导致的应力集中问题，外表面的光滑曲面也能降低日常使用后的清洁难度，没有容易积留咖啡渍的死角缝隙。杯把的安装位置做了人机工程校核，持握时手指与杯身的间隙控制在12mm左右，既不会因为间隙过小导致手指贴到温度较高的杯壁，也不会因为间隙过大导致持握时的施力力矩过大，长时间端持也不会产生明显的手部疲劳。碟子的外边缘做了1.5mm的卷边处理，拿取碟子的时候边缘不会有锋利的割手感，叠放收纳时上下碟体的间隙均匀，不会出现叠放卡滞或者表面刮擦的问题。

　　从结构适配的角度看，这套杯碟的整体尺寸刚好适配市面主流意式咖啡机的接水台高度，出餐时可以直接将杯子放在咖啡机接水盘上完成萃取，不需要额外调整杯托高度，杯身的外径尺寸也匹配常规商用杯架的卡位，收纳时可以直接嵌入标准吧台的杯架格内，不会出现尺寸过大无法放置的问题。建模时所有的圆角过渡都统一做了参数化关联，如果后续需要调整容量做不同规格的衍生款，只需要修改核心截面的参数就可以快速生成对应尺寸的模型，不需要重新搭建整体曲面框架，能够大幅缩短后续系列化产品的开发周期。

　　杯底的接触面做了0.2mm的微凸处理，放置在光滑桌面时不会因为负压效应导致杯子拿起时出现粘连带起桌面餐垫的问题，同时这个微凸结构也能减少杯底与桌面的接触面积，降低杯底磨损后出现放置不稳的概率。碟子底部的环形支撑脚做了等高处理，放置在水平台面上时不会出现晃动摇摆的问题，支撑脚的宽度控制在3mm，既能够保证足够的支撑强度，也不会因为支撑面过宽导致底部容易积留水渍。整套模型的曲面拆分完全匹配量产工艺的分模需求，杯身和碟子的分型面都设置在外观非可视区域，后续开模时不会在产品外观面留下明显的合模线，能够降低后期表面处理的工作量。
