20mm直柄两针式小型微动限位开关

做小型设备结构设计这么多年，这类20mm规格的直柄两针限位开关，是桌面级制造设备和小型数控装置里出镜率极高的检测元件，很多刚入行的结构工程师在做行程限位设计时，最先接触的往往就是这类元件。先从实际应用场景说起，桌面级FDM3D打印机的X/Y/Z三轴原点复位、行程硬限位，小型数控雕刻机的轴端超程保护，甚至部分小型自动化送料机构的位置到位检测，都能看到它的身影——这类场景不需要大行程、大负载的重型限位开关，反而对元件的占用空间、触发灵敏度、安装便捷性有很高要求，这款两针直柄开关刚好匹配这类需求。

从实际功能特性来看，这类微动限位开关的触发逻辑是依靠外部机械结构触碰直柄拨杆，带动内部触点实现通断切换，触发力度轻，行程短，复位干脆，不会出现触发后卡滞的问题。直柄的设计相比带滚轮的款式，结构更简单，成本更低，适合触发件做直线平动、触碰行程较短的场景，比如3D打印机的打印平台移动到轴端时，平台上的触碰块直接压下拨杆就能触发信号，不需要额外设计滚轮避让结构。两针直插的接线方式，省去了接线端子的额外占用空间，直接插在设备控制板的对应排针上就能完成接线，对于内部空间紧凑的桌面设备来说，能有效减少布线占用的空间，降低走线干涉的风险。

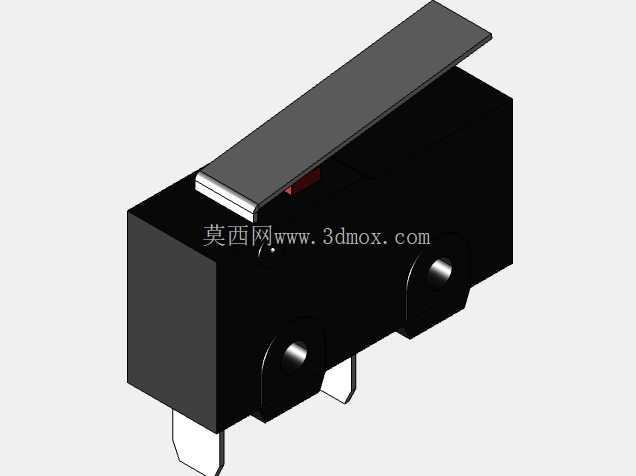

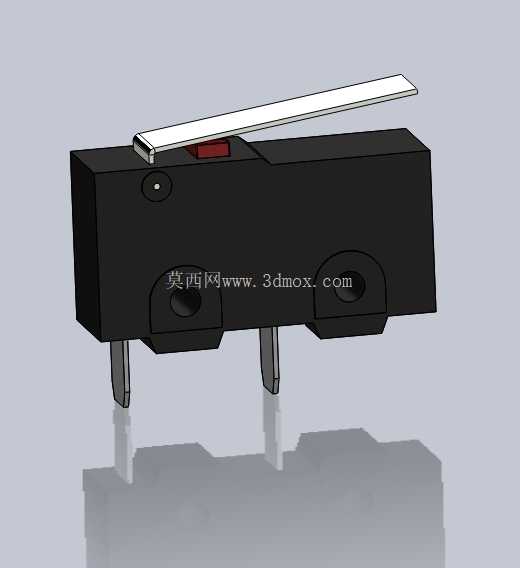

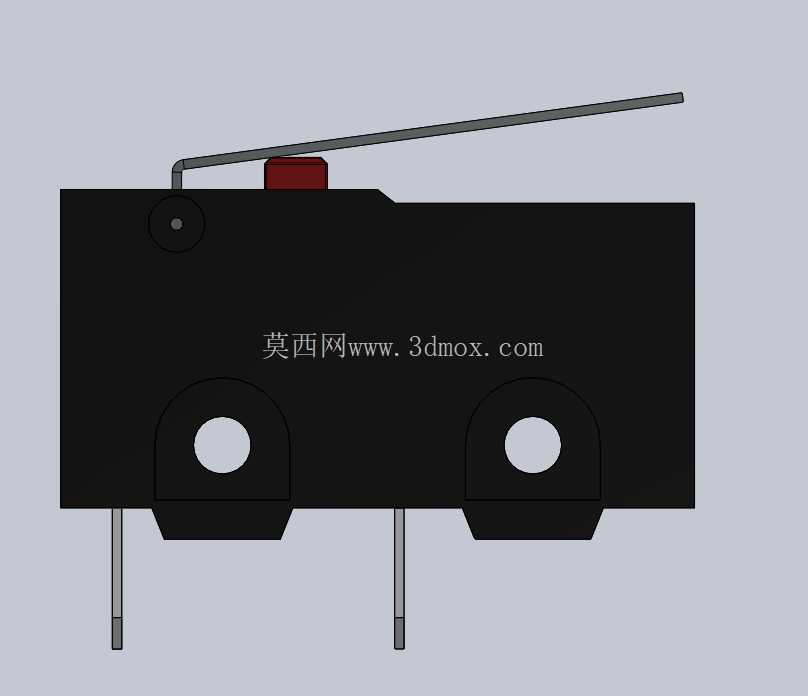

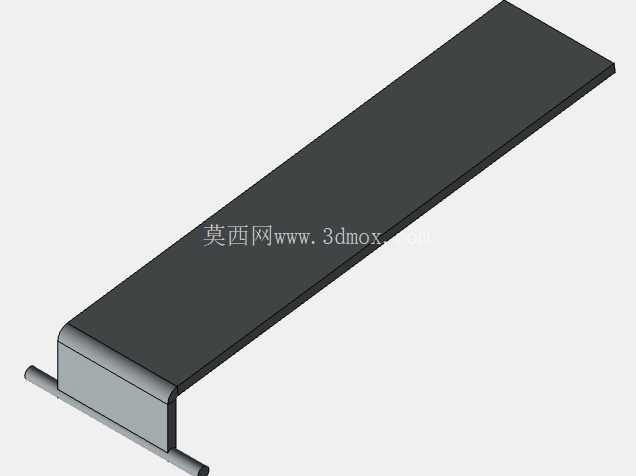

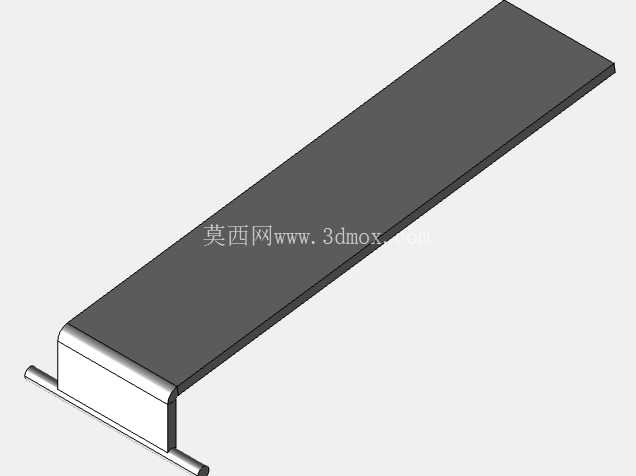

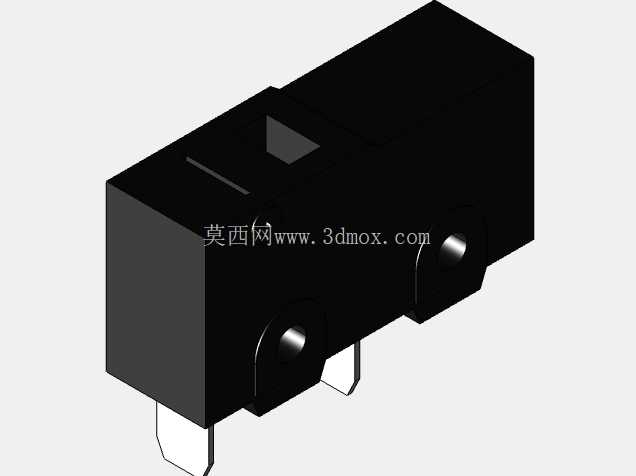

再说到设计层面的考量，这款开关的主体采用黑色绝缘壳体，主体外形是规整的长方体，两个安装孔位对称分布在壳体下部，安装孔的中心距是固定的标准尺寸，做安装板设计时不需要反复核对孔位，直接按照标准孔位打沉孔或者通孔，用M2或者M2.5的小螺丝就能完成固定，安装容错率高。拨杆采用平直的金属薄片结构，长度刚好覆盖壳体上方的触发区域，拨杆的下压行程控制在很小的范围内，不会因为超程下压损坏内部的微动结构，拨杆的表面做了光滑处理，长期和触碰块反复摩擦也不会出现毛刺卡滞的问题。下方的两个插针采用标准间距设计，和常用的2.54mm排针间距匹配，不管是直接焊在控制板上，还是用杜邦线转接，都能适配，不需要定制特殊的接插件。

关于外形尺寸和安装边界，这款开关主体的长度控制在20mm左右，宽度和高度都控制在10mm以内，属于非常小巧的规格，在做设备结构布局时，只需要在轴端预留出25mm左右的长度空间、15mm左右的宽度空间，就能完成安装，不会占用过多的设备内部空间。安装时需要注意，拨杆的触发方向要和运动件的移动方向垂直，触碰块的接触位置要落在拨杆的有效触发区域内，不要压在拨杆的根部或者最外端，避免长期使用导致拨杆变形，影响触发精度。另外，这类开关的内部触点负载能力有限，只能接控制回路的弱信号，不能直接接动力回路，选型时要注意和控制板的信号电平匹配，一般都是适配5V或者12V的直流控制信号，刚好匹配桌面级设备的控制电路需求。

很多新手工程师在做这类开关的安装结构时，容易忽略拨杆的超程余量，把安装位置设计得太靠内，导致运动件超程时直接压坏开关壳体，实际上在做安装位设计时，要预留出1-2mm的超程余量，让拨杆被压到触发位置后，运动件还有少量的移动空间，不会直接硬顶开关主体。另外，两针插针的焊接或者插接要注意正负极？不对，这类无源开关是不分正负极的，只要形成回路就能传递通断信号，接线时不需要考虑极性问题，这也是它在小型设备里被广泛应用的原因之一，接线容错率高，现场装配时不容易接错。从结构可靠性来看，这类开关的内部是弹片式触点结构，触发寿命能满足桌面设备几万次的触发需求，正常使用情况下不需要频繁更换，只要安装位置设计合理，基本能和设备的整体使用寿命匹配。
