安费诺TST-10浊度检测传感组件结构

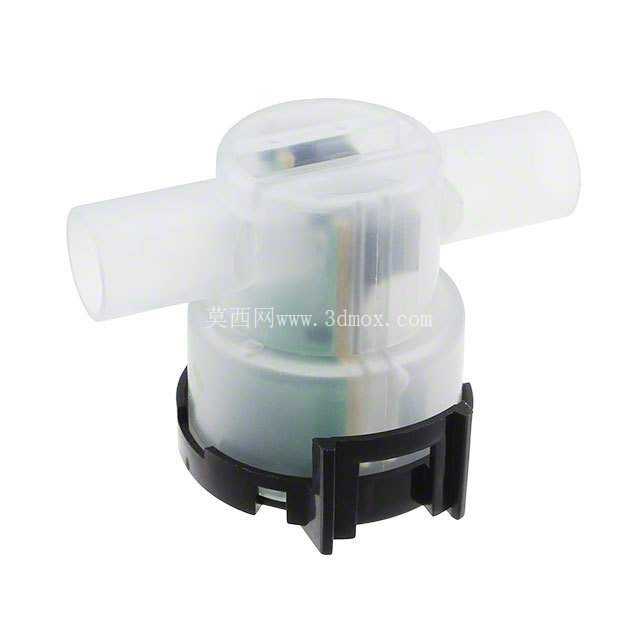

在家用洗衣设备、商用洗碗设备的水路循环系统里，浊度检测是决定洗涤程序逻辑、节水效率的核心感知环节，这款TST-10浊度传感组件正是针对这类涉水家电的内嵌式检测需求开发的专用光电传感部件。从实际装机场景来看，该部件需要嵌入洗涤设备的循环水路旁通位置，全程接触混有洗涤剂、衣物纤维、食物残渣的洗涤水体，因此结构设计上首先考虑了涉水密封与流道适配的问题。主体检测腔采用对称式侧向通水流道设计，两个同轴对向的管路接口可以直接对接设备内部的标准软质水管，无需额外设计转接结构，水流从一侧接口进入检测腔后，会平缓流经光电检测区域再从另一侧流出，不会在腔体内形成涡流滞留区，避免纤维、残渣堆积遮挡检测光路，长期使用也能维持检测精度。

从功能实现逻辑来看，这款传感器依靠光的折射衰减原理完成浊度计算，腔体内置的光电发射端会发出固定波长的检测光，穿过流动的水体后被对侧的光电接收元件捕捉，当水体中悬浮的颗粒物、杂质浓度升高时，光线在传播过程中被颗粒折射、散射的比例会上升，接收端捕捉到的光强会对应衰减，电路部分会将光强变化转化为线性电信号传递给设备主控板，主控板再根据实时浊度数值判断洗涤水的脏污程度，自动调整进水量、洗涤时长、漂洗次数，既可以避免洗涤不彻底的问题，也能减少不必要的进水排水，降低整机的水耗与能耗。

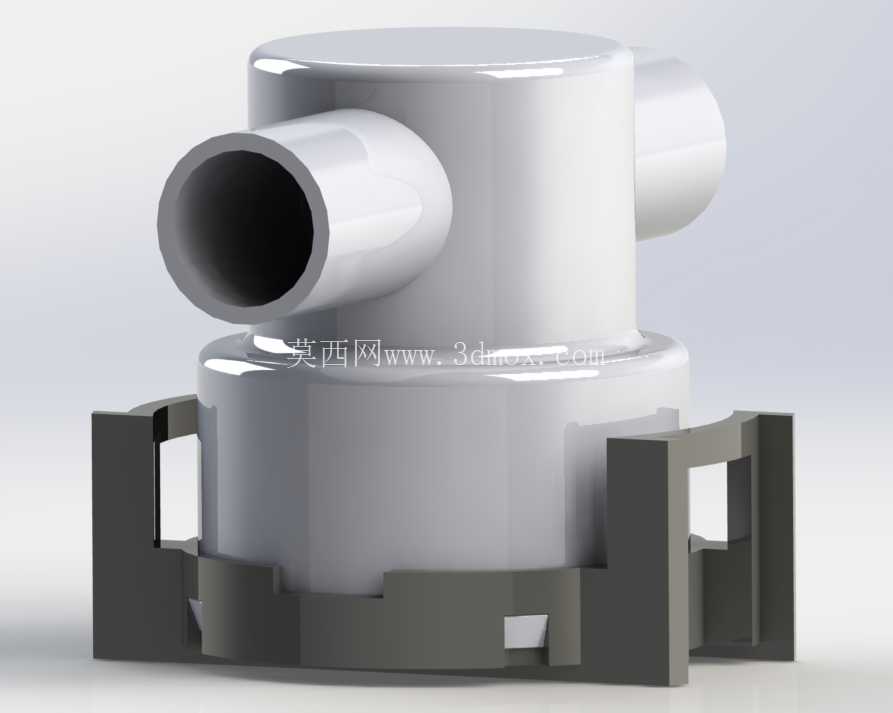

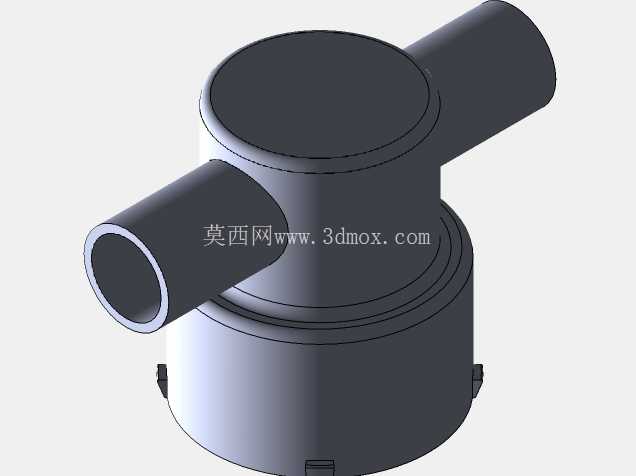

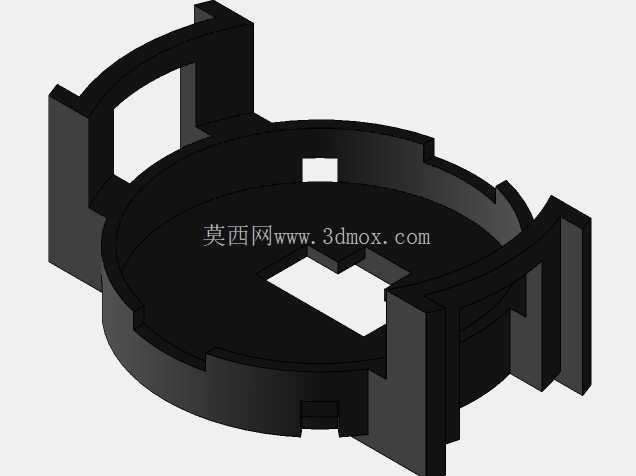

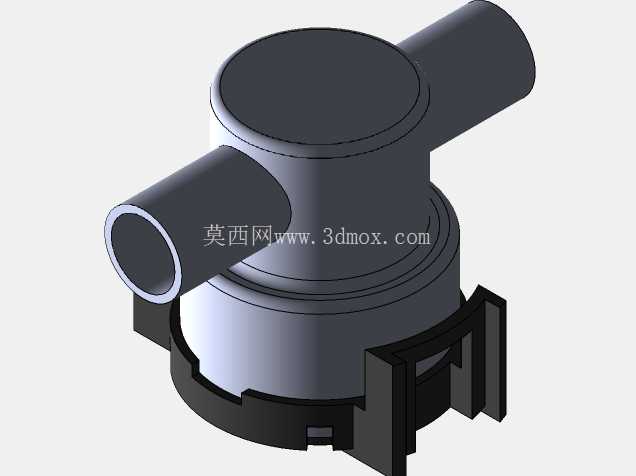

结构设计层面，整个组件分为上下两个功能区段，上部的圆柱形腔体是光电检测与电路封装区域，所有电子元器件都密封在这个腔体内，和下部的水流通道完全物理隔离，避免水体渗漏造成电路短路，腔体外壳采用不透光的工程塑料注塑成型，可以隔绝外界环境光的干扰，保证光检测环节只接收发射端发出的检测光源，不会因为设备内部的照明、外界漏光出现检测数值漂移。下部的黑色支架结构是安装固定与流道定位结构，支架上预留的卡扣与定位缺口可以直接卡接在洗涤设备的预设安装位上，不需要额外打螺丝固定，装配时工人只需要对准位置按压到位即可完成固定，能有效提升整机装配线的作业效率；支架的镂空设计一方面可以减轻部件自身重量，另一方面也能让安装位置的残留积水顺利流出，避免长期积水滋生霉菌、腐蚀部件外壳。

从安装边界尺寸来看，这款传感组件的整体外形紧凑，主体圆柱直径适配多数家用洗衣、洗碗设备的内部安装间隙，侧向伸出的管路接口高度和常规家电内部水管的布管高度匹配，安装后不会和周边的进水阀、排水泵、管路卡扣等部件产生干涉；接口的外径尺寸适配行业通用的内径10mm输水软管，管路连接后可以通过常规喉箍或者弹簧卡扣完成紧固，承压能力满足洗涤设备水路0.1-0.3MPa的常规工作压力要求，不会出现接口渗漏水的问题。在建模还原过程中，需要重点关注流道内壁的同轴度公差，要是两个管路接口不同轴，会导致水流经过检测腔时出现偏流，局部形成湍流裹挟气泡经过检测区域，气泡会对光线产生额外的折射干扰，造成检测数值出现无规律波动；同时光电腔体和水流通道之间的密封面要做平齐处理，不能有凸起或者凹陷的结构，避免杂质挂附在密封缝隙处，长期积累后遮挡光路。另外下部安装支架的卡扣尺寸要严格匹配通用家电安装位的卡槽公差，卡扣的脱模斜度、壁厚要符合注塑工艺要求，避免生产时出现缩痕、卡扣断裂的问题，保证安装后部件不会因为设备运行时的振动出现松脱移位。
