通用电气电子电路防护安装盒结构

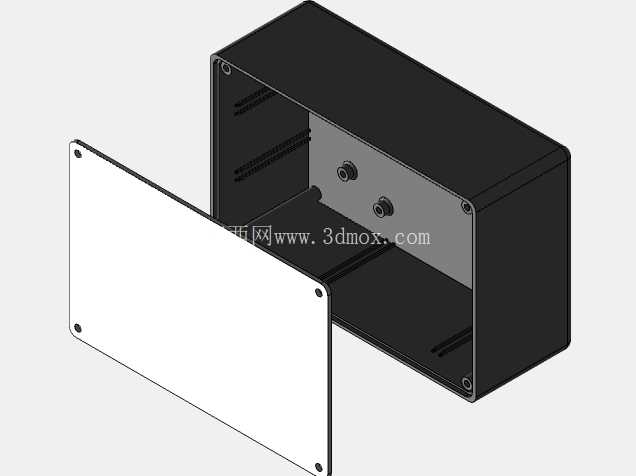

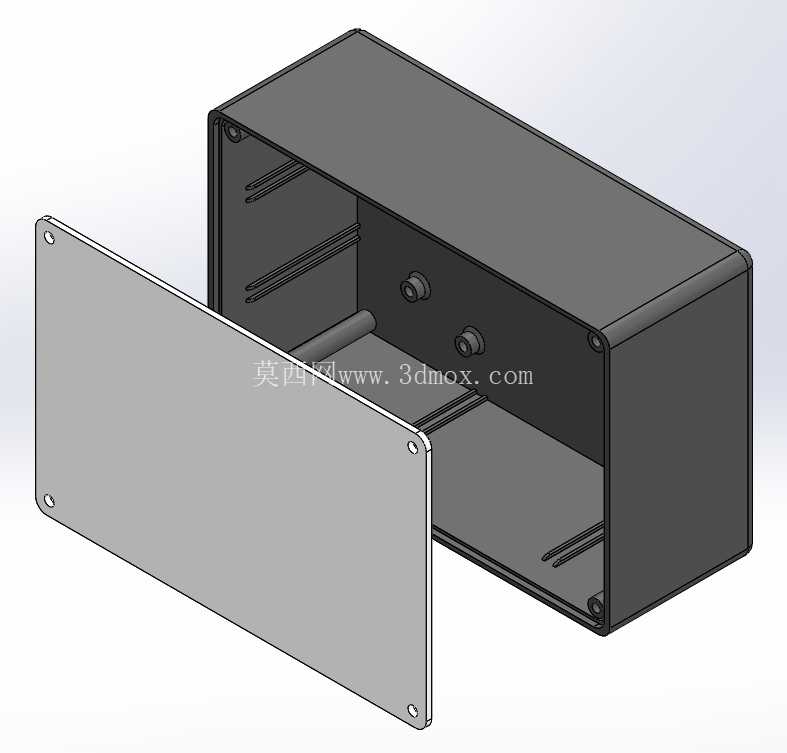

　　在低压电气布线、小型工控板卡安装、民用电子设备集成场景里，这类封闭式防护盒是出镜率极高的基础结构件，很多现场布线、设备内置模块安装的环节，都需要靠这类壳体完成电路部分的物理隔离，避免外界粉尘、溅水、意外触碰带来的电路短路或人员触电风险。从结构设计来看，这款盒体采用长方体一体式围框结构，整体为封闭槽型设计，开口侧预留了端盖安装的固定孔位，四个角位的安装柱直接与盒体一体成型，不需要额外加装铜柱或固定支架，端盖装配时直接通过螺丝拧入四角的预留孔位即可完成密封，装配工序少，现场安装效率高。

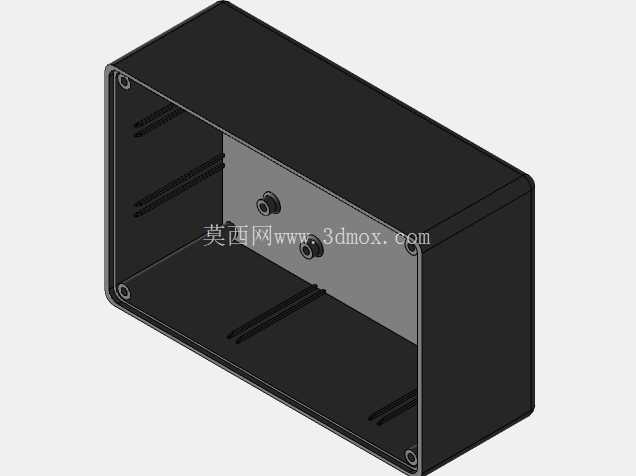

　　盒体内部的侧壁预留了多道平行的导向卡槽，这些卡槽的作用是适配不同尺寸的内置安装板，现场使用时可以根据需要容纳的电路板、接线端子排的尺寸，选择对应高度的卡槽推入安装板，不需要额外打孔固定，卡槽的间距经过统一规划，能兼容市面上主流的小型PCB板宽度，也可以用来固定小型继电器模组、接线端子条等常用电气元件。盒体其中一个内侧壁预留了两个凸起的固定柱，柱体中心带螺纹孔，这两个位置是专门用来固定接地端子或者小型滤波模块的，设计时特意将这两个固定柱设置在靠近盒体进线侧的位置，方便接线时就近处理接地线路，减少内部走线的交叉混乱。

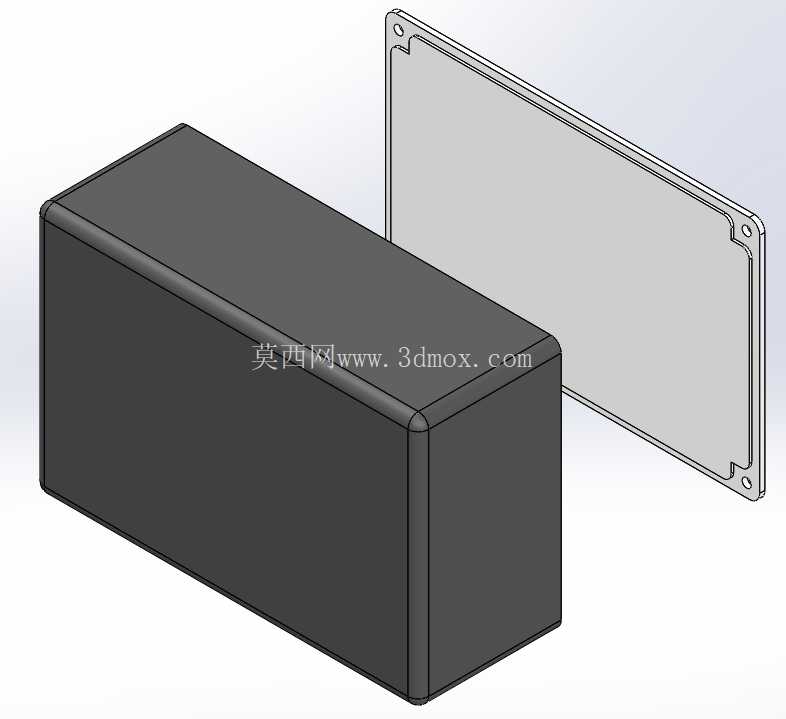

　　从安装边界来看，盒体外部的棱角全部做了小圆角过渡，既避免了加工和安装过程中锐边划伤操作人员，也能在多盒并排安装时减少边角磕碰造成的壳体掉漆或开裂。盒体的壁厚均匀，适合采用注塑工艺批量生产，壁厚控制在兼顾结构强度和材料成本的区间，日常使用中承受普通的外力挤压不会出现变形，能有效保护内部的电子元件。在实际应用中，这类电路盒可以用在设备内部的控制模块隔离，比如小型自动化设备里的驱动板、信号转换板，都可以装在这类盒体内再固定到设备机架上，避免设备运行时的油污、金属碎屑落到电路板上造成故障；也可以用在墙面明装的布线场景，比如弱电系统里的分线模块、小型电源模块，装入盒体后固定在墙面，既美观也能避免人为触碰造成的接线松脱。

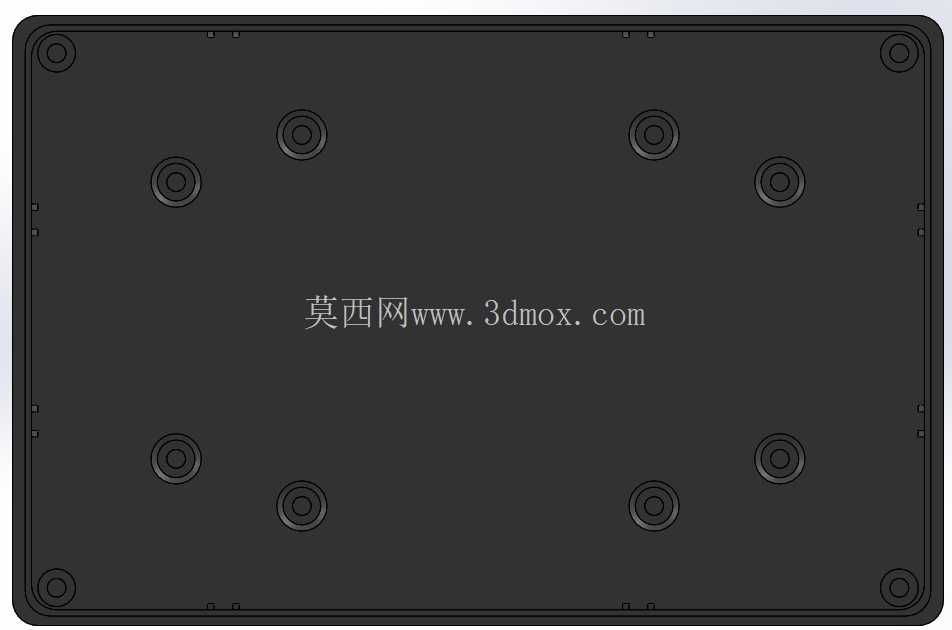

　　设计时没有在盒体上预留固定的进出线孔，是考虑到不同使用场景的进线方向、线缆直径差异较大，现场安装时可以根据实际布线需求在盒体的对应侧壁开孔，加装电缆防水接头或者护线圈，适配不同的布线方案，这种留白设计反而提升了盒体的场景适配能力，不需要针对不同进线方向开多套模具，降低了生产和备货的成本。盒体内部的底部平面平整度控制在合理公差范围内，当需要直接在盒底固定元件时，不需要额外做找平处理，元件贴装后不会出现倾斜，固定螺丝的受力也更均匀。四角的安装孔位做了沉台设计，端盖固定后螺丝头不会突出端盖表面，多个盒体堆叠或者并排紧贴安装时不会出现干涉，也能避免螺丝头外露划伤其他部件或操作人员。日常选型时，这类盒体的内部净空间是核心参考指标，需要提前核算内部要容纳的元件总高度、走线的弯折半径，预留足够的散热空间，避免元件贴到盒壁造成散热不畅；同时要根据使用环境的防护等级需求，在端盖和盒体的结合面加装密封胶条，这款盒体的结合面预留了胶条安装的台阶位，加装胶条后可以达到IP54左右的防护等级，满足多数工业现场的使用需求。
