经典款一次性塑料打火机结构设计

日常民用场景里，这类一次性塑料打火机是流通量极大的小型点火器具，从街边便利店的零售场景，到工业生产车间里的应急点火、户外作业的临时引火需求，都能看到它的身影。不同于可重复充气的金属火机，这类产品主打低成本、高可靠性，单次出厂充装的丁烷燃料可支持上千次点火操作，用完即可丢弃，省去了反复充气、更换火石的维护步骤，适配快节奏的日常使用需求。

从结构设计逻辑来看，整个产品采用上下分段式装配思路，下半部分为长圆柱型燃料储腔，采用AS透明或着色塑料一体注塑成型，腔体壁厚控制在0.8-1.2mm区间，既保证足够的承压能力容纳液化丁烷，又能将整体重量控制在15g以内，方便单手握持与随身携带。储腔上端通过超声波焊接与阀座组件密封连接，阀座集成了进气阀、出气针、引火簧片等核心功能部件，出气针的行程控制在0.3-0.5mm，按压时可稳定释放定量气态丁烷，配合上方的压电陶瓷组件实现电火花点火。

上半部分的金属风罩与塑料按手是操作端的核心结构，风罩采用0.3mm厚的镀镍铁皮冲压成型，侧面开设多组通风孔，既可以在微风环境下维持火焰稳定，又能隔绝火焰直接灼烧塑料壳体，避免壳体受热变形。按手采用翘杆式结构设计，支点设置在风罩内侧的定位凸台上，按压时同时触发出气针顶开与压电陶瓷放电两个动作，两个动作的时序差控制在10ms以内，保证燃气释放瞬间即可被电火花引燃，避免出现漏燃气、点火失败的问题。

外形尺寸方面，整体高度控制在80mm左右，圆柱段直径16mm，这个尺寸刚好适配成年男性单手握持的指幅范围，拇指按压按手的行程仅需5mm即可完成点火操作，操作力度控制在15-20N，既不会因为力度太小出现误触发，也不会因为力度过大导致操作费力。安装边界上，所有内部组件都嵌套在塑料壳体与风罩的内部空间中，没有外凸的尖锐结构，可直接放入普通烟盒的配套火机位，也适配市面上常见的塑料火机套、金属火机壳的安装尺寸，不需要额外调整适配结构。

在功能特性设计上，这类火机的火焰高度通过阀座上的调节垫片控制，默认出厂火焰高度维持在25-35mm区间，既满足点烟、引火的常规需求，又避免火焰过高造成烫伤风险。压电陶瓷组件的点火寿命不低于3万次，远高于燃料的可使用次数，保证在燃料耗尽前不会出现点火失效的问题。储腔的承压能力设计为1.5MPa，远高于丁烷常温下的饱和蒸气压，即使在夏季暴晒的车内环境下，也不会出现壳体爆裂的安全问题。

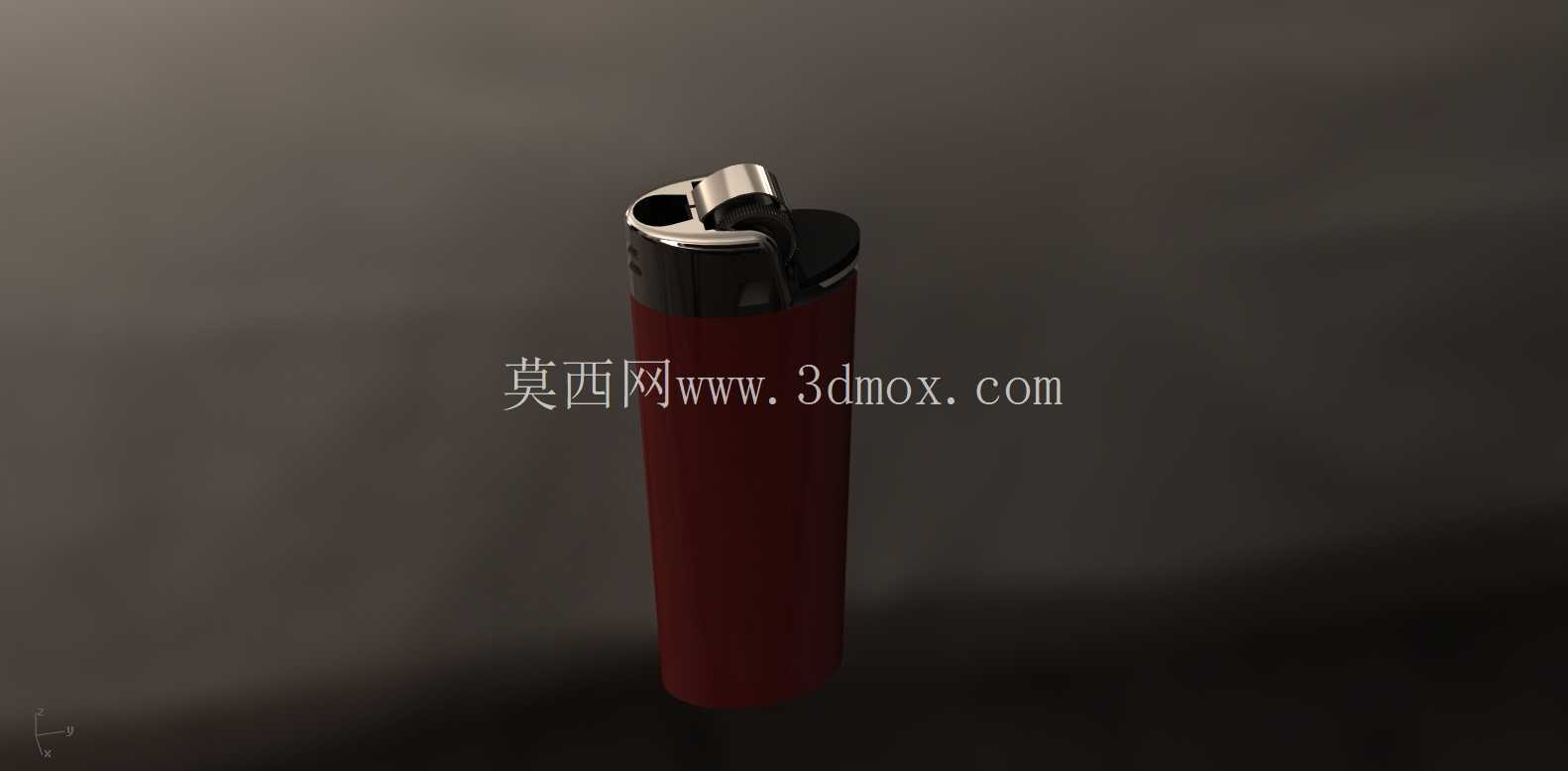

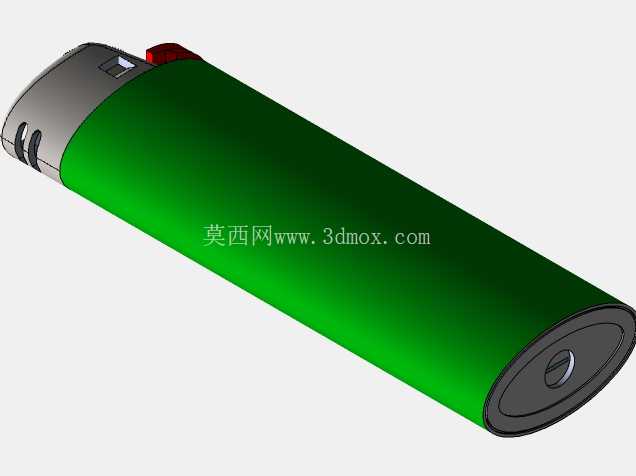

从建模逻辑来看，整个模型采用自下而上的装配思路，先分别完成储腔壳体、阀座组件、压电陶瓷块、风罩、按手、火石轮（部分款式配备）的单个零件建模，再按照实际装配的配合关系完成总装，所有配合面都预留了0.1-0.2mm的装配间隙，匹配实际注塑生产的公差范围，不会出现装配干涉的问题。曲面建模部分重点还原了储腔上端与阀座配合的密封面、按手的翘杆曲面、风罩的冲压翻边结构，这些细节都是实际生产中直接影响产品良率与使用可靠性的关键位置，建模时严格按照实际量产产品的尺寸比例还原，没有做夸张的艺术化调整。

这类小型民用五金产品看似结构简单，实则每一处尺寸、每一个零件的配合都经过了几十年的量产迭代优化，没有多余的冗余结构，所有设计都围绕低成本、高可靠性、操作便捷三个核心目标展开，是民用消费类五金产品里典型的极简结构设计案例，对于刚接触结构设计的工程师来说，拆解还原这类产品的三维结构，能很好地理解注塑件配合、冲压件设计、功能时序匹配等基础工程知识，建立务实的结构设计思维。
