4英寸U型抱箍式排气管固定夹结构

在商用车排气系统、工业通风管路、小型发电机组排气段的布设场景中，管路的可靠固定是避免运行振动引发焊缝开裂、密封失效的核心环节，这款4英寸规格的U型抱箍式排气固定夹，正是针对圆形金属管路的径向固定需求开发的连接件。从实际安装场景来看，这类固定夹常被用在底盘排气中段与车架纵梁的连接位、工业废气处理管道的支架挂载点，适配外径101.6mm的标准4英寸金属圆管，不管是壁厚1.5mm的薄壁不锈钢排气管，还是壁厚3mm的碳钢焊接通风管，都能通过U型螺栓的预紧力实现稳定夹持，不会因为管路长期受排气脉冲振动出现松脱移位。

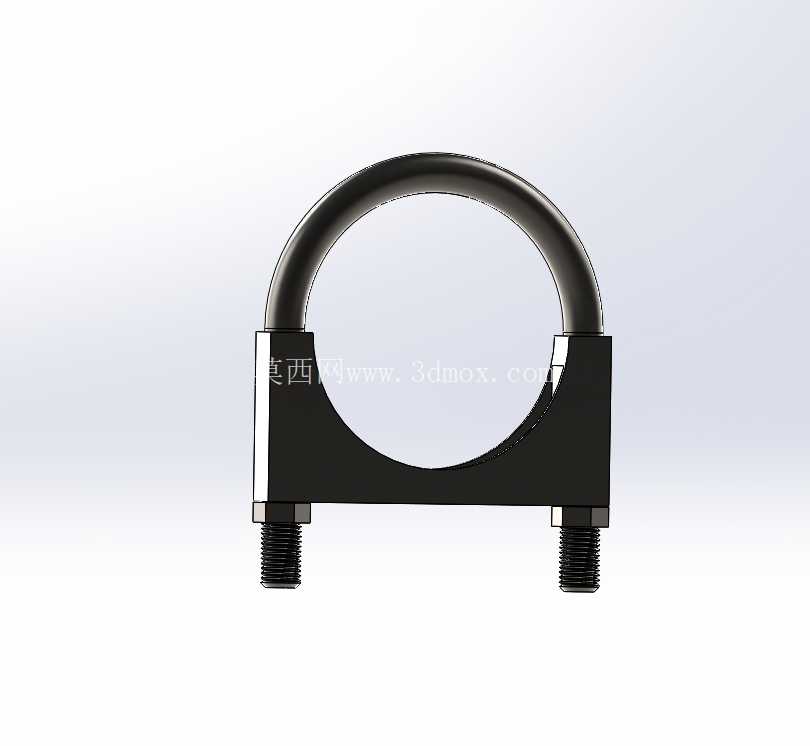

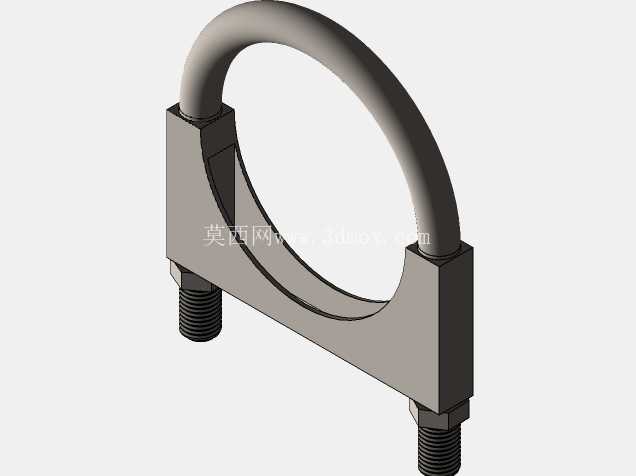

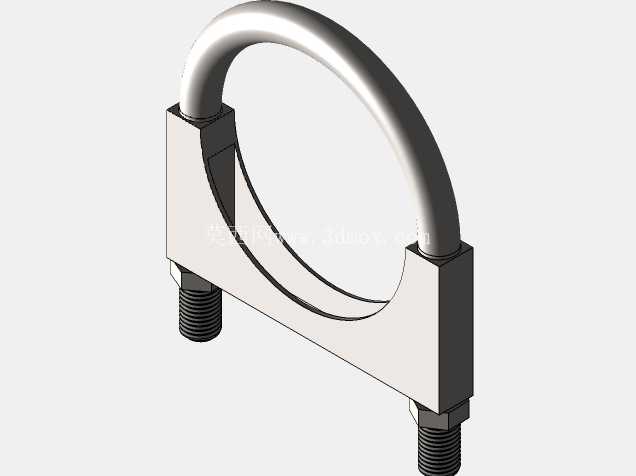

整个构件的设计逻辑完全围绕安装便捷性与夹持可靠性展开，没有多余的冗余结构：核心受力件是弯制成标准半圆的U型金属杆，两端搓制统一规格的外螺纹，配套一块冲压成型的鞍型压块，压块内侧加工出与U型弯弧同轴的半圆凹槽，安装时U型杆跨抱在管路外壁，鞍型压块从管路另一侧扣入，两个螺纹端穿过压块两端的预制通孔后，配合平垫、弹垫拧紧六角螺母，就能让U型杆与鞍型压块形成完整的环形抱紧力，均匀作用在管路圆周面上，避免单点应力集中压伤薄壁管壁。

从安装边界尺寸来看，U型弯的内弧直径严格匹配4英寸管的外径，预留了0.8mm的安装间隙，方便现场布设时快速对位，不需要额外修磨就能顺利卡入管位；鞍型压块的平面端预留了与安装支架连接的固定位，不管是焊接在车架支架上，还是通过螺栓连接到预制的管路挂载座，都能保证夹持力的传导路径直接，不会出现附加弯矩。和传统的全环形抱箍相比，这种U型结构的安装不需要从管路端部穿套，在已布设完成的管路上做加装、更换操作时，只需要松开螺母就能直接卡入安装位，尤其适合售后维修、管路改造的现场作业场景，能大幅缩减高空、狭小空间内的安装工时。

在细节设计上，U型杆的弯弧位置做了圆角过渡处理，没有尖锐的折弯棱边，避免安装时划伤管路表面的防锈涂层；螺纹段的长度预留了足够的调节余量，即使在管路外包覆2mm厚度的隔热石棉层时，依然有足够的螺纹啮合长度保证锁紧力；鞍型压块的凹槽面没有做光滑处理，保留了冲压后的细微粗糙纹理，能增大与管路外壁的摩擦力，在车辆行驶、设备运行产生持续振动的工况下，能避免抱箍与管路之间出现相对转动、轴向窜动。实际选型时需要注意，这类固定夹的承载能力匹配4英寸管路的常规挂载重量，单组夹的额定垂直承载能满足单段3米以内金属排气管的固定需求，长距离管路布设时需要按照1.5米的间距均匀布置固定点，在管路靠近法兰连接、波纹管减震段的位置，需要在距离接口200mm的位置增设一组固定夹，减少接口位置的振动载荷传导。

从建模逻辑来看，整个零件的参数化特征完全贴合加工工艺顺序：先绘制U型杆的扫描路径，以圆形截面扫描出杆体，再在两端添加螺纹修饰特征；鞍型压块先通过拉伸做出基体，再切除出半圆夹持槽，最后打出两端的螺栓过孔，所有特征的尺寸约束都和实际加工的公差要求匹配，比如螺栓过孔的直径比螺杆大1mm，方便安装时的对位调整，弯弧部分的折弯半径符合圆钢冷弯的最小折弯半径要求，不会出现加工时的开裂隐患。
