透明螺纹口PET饮用塑料瓶结构设计

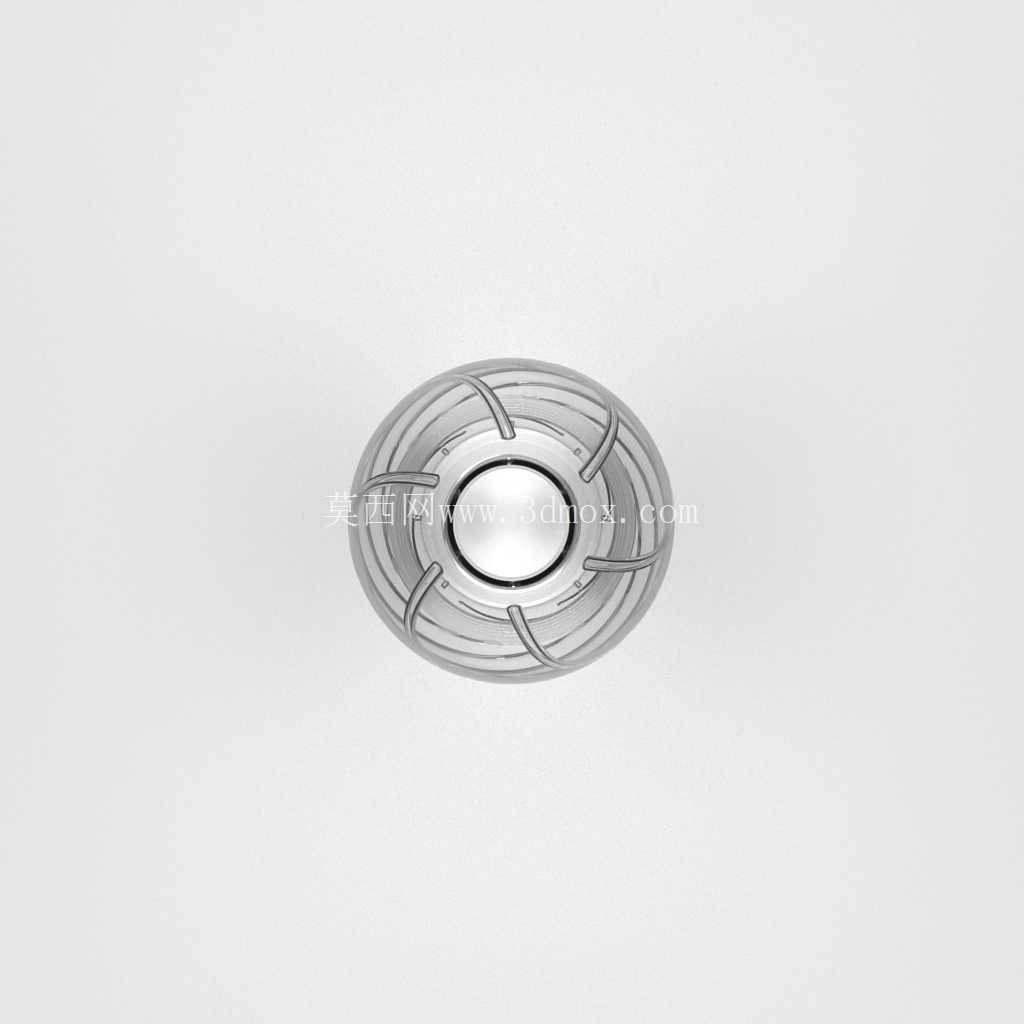

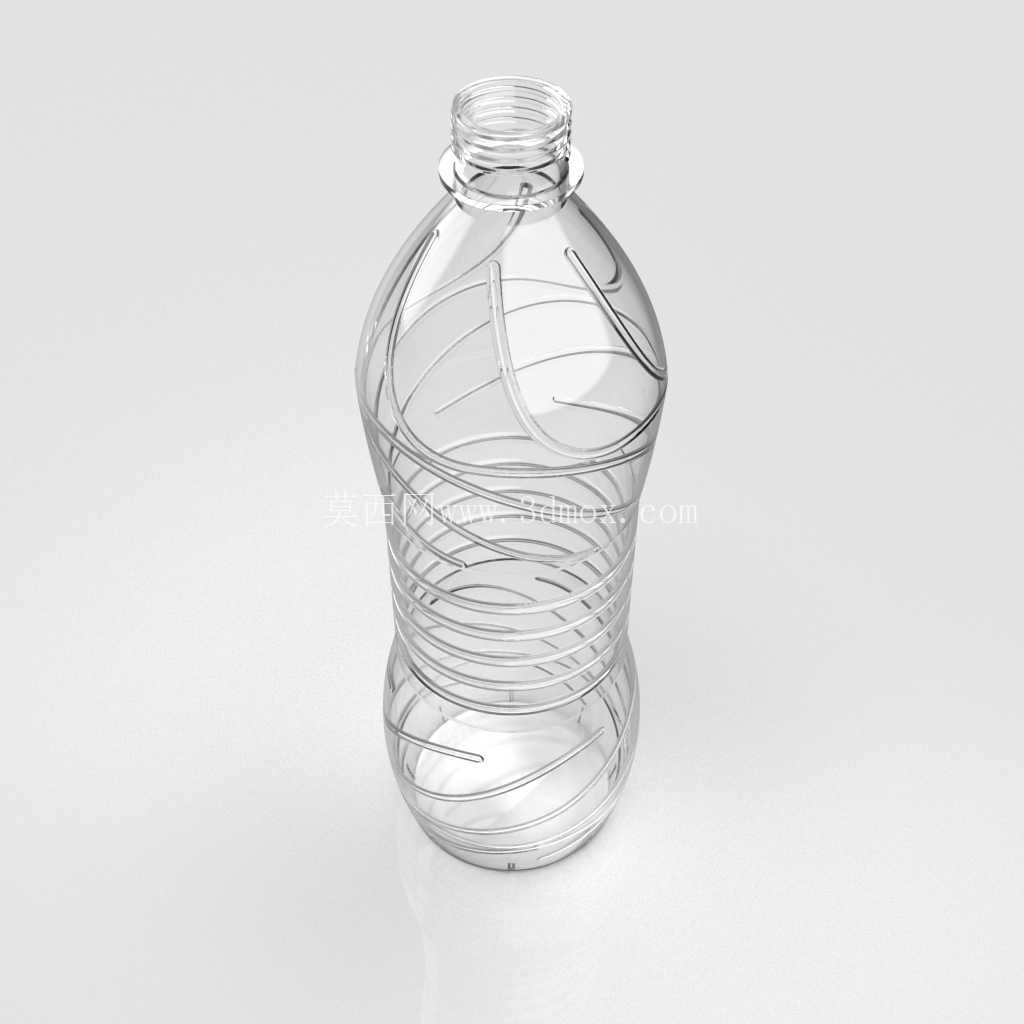

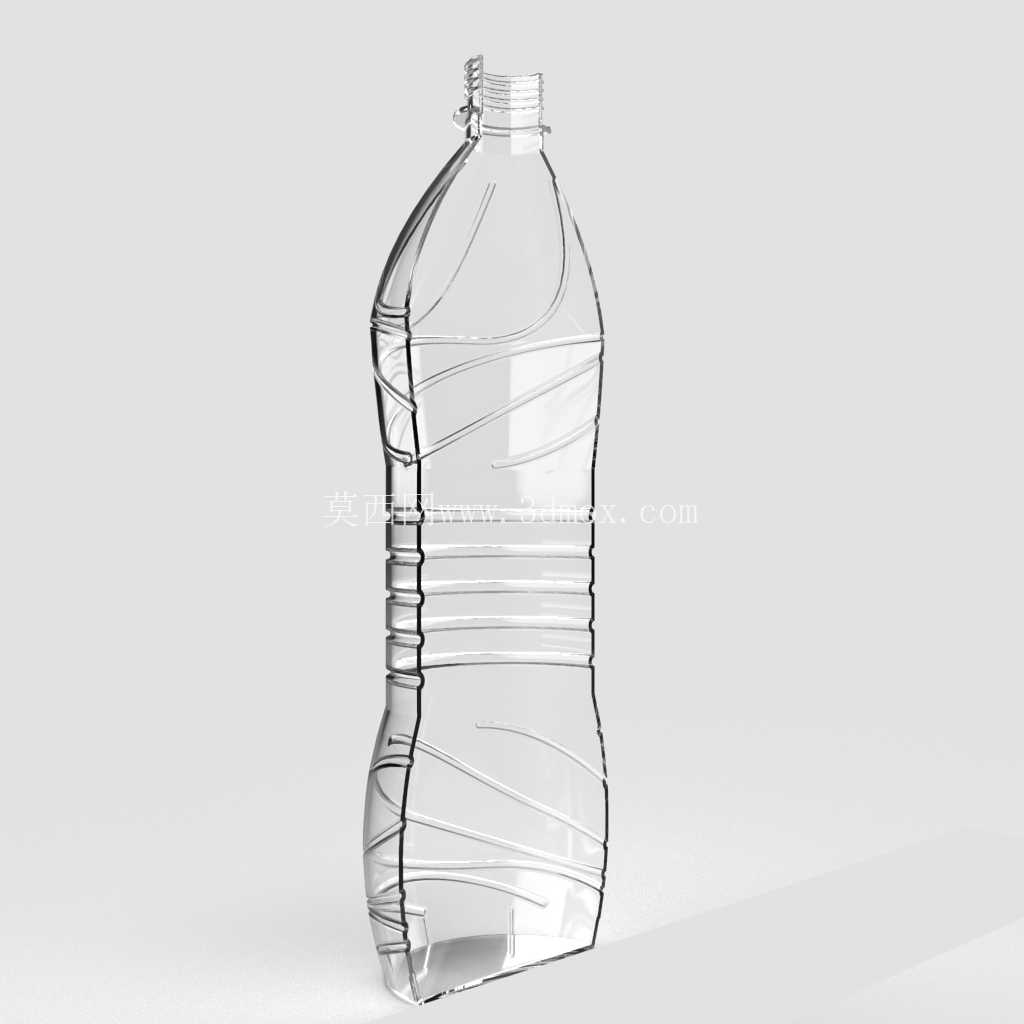

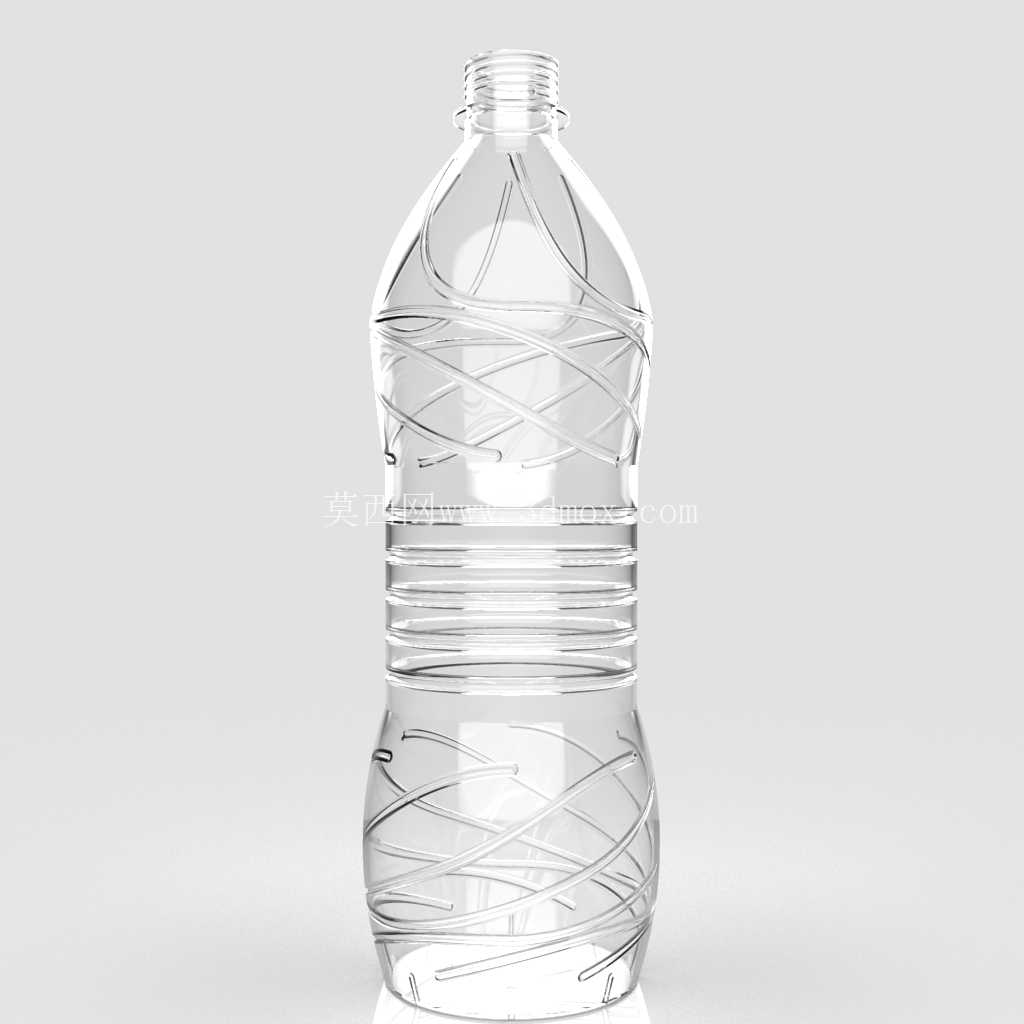

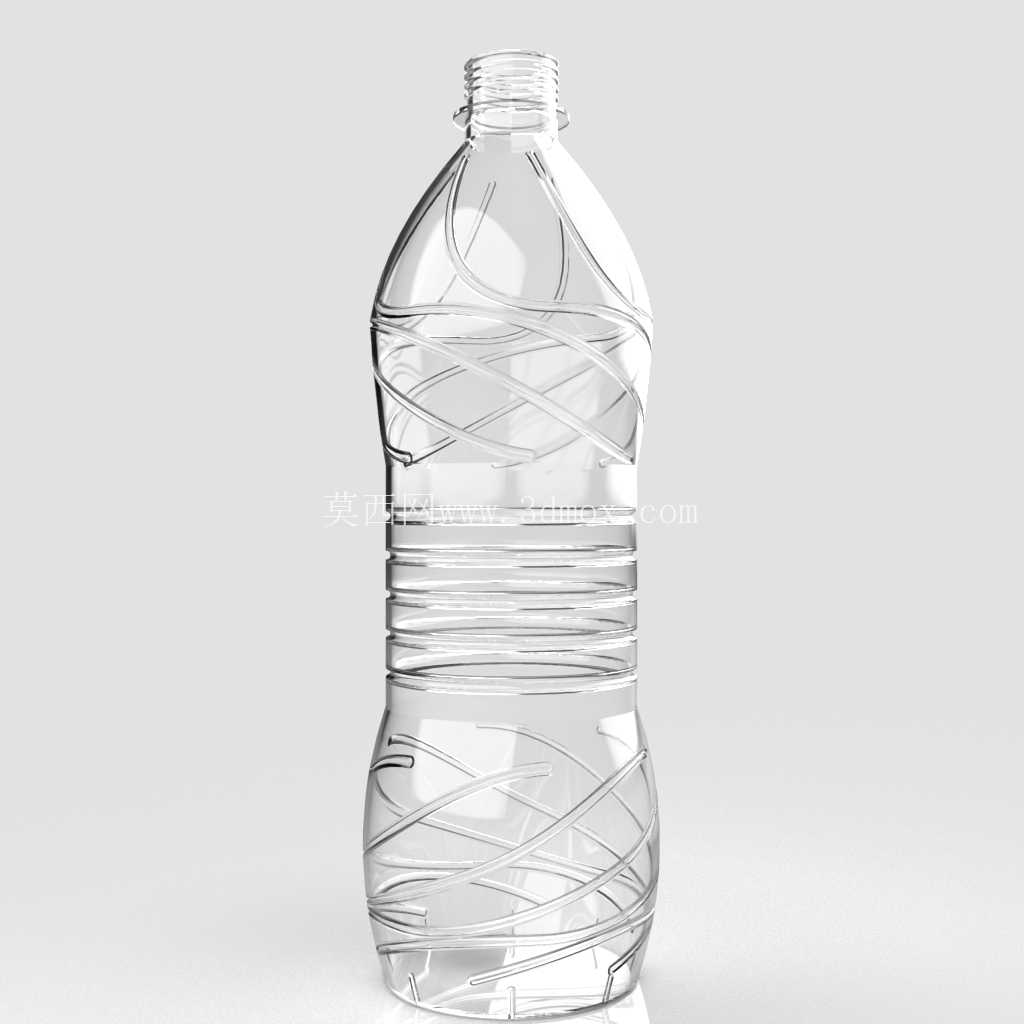

　　日常流通的饮用塑料瓶作为快消品包装领域用量极大的容器类结构件，其三维结构设计需要兼顾吹塑成型工艺可行性、灌装线适配性、运输堆叠可靠性以及终端握持使用体验，绝非简单的曲面拉伸建模。这款透明PET材质的饮用瓶结构，整体采用回转体为基础构型做局部曲面优化，瓶口区域保留标准的连续外螺纹结构，匹配市面通用的旋封塑料瓶盖，螺纹牙型采用梯形截面设计，既能够保证旋合过程中的顺畅度，又能在瓶盖拧紧后提供足够的密封压紧力，避免灌装后内容物出现渗漏问题，瓶口端面做了0.3mm的平边倒角处理，能够在瓶盖压合时与密封垫片形成完整的环形密封面，杜绝密封间隙。

　　瓶身主体区域没有采用光滑直壁结构，而是设计了多组交错的螺旋状内凹加强筋，这类加强筋并非装饰性造型，一方面能够在不增加瓶身壁厚的前提下大幅提升瓶体的环向刚度，避免灌装、运输过程中受侧向挤压出现过度凹陷变形，另一方面交错的筋条结构能够改变光线在透明瓶壁上的折射路径，弱化瓶内液体的视觉色差，同时在消费者握持时，筋条形成的凹凸表面能够增加手部与瓶身的摩擦力，减少沾水后出现打滑脱手的概率。

　　瓶身中部设置了多圈等距分布的环形防滑凹槽，这部分结构主要适配自动化灌装线的卡瓶定位需求，灌装线上的星轮拨盘会卡在该环形区域完成瓶体的工位传递，凹槽的深度与宽度严格匹配常规灌装线的拨盘卡爪尺寸，能够避免传递过程中出现卡瓶、掉瓶问题，同时环形凹槽也能进一步提升瓶身的轴向承压能力，满足仓储堆码时多层堆叠的承重要求，避免下层瓶体被压变形。瓶底部分采用内凹的五瓣式底托结构，这种结构是PET吹塑瓶的经典成熟设计，内凹结构能够让瓶体在放置时形成稳定的支撑环，避免瓶底成型收缩出现的不平问题导致放置歪斜，同时瓣状的加强结构能够承受灌装时的内压冲击，尤其是含气饮品灌装时，瓶底不会因为内部压力升高出现鼓胀变形。

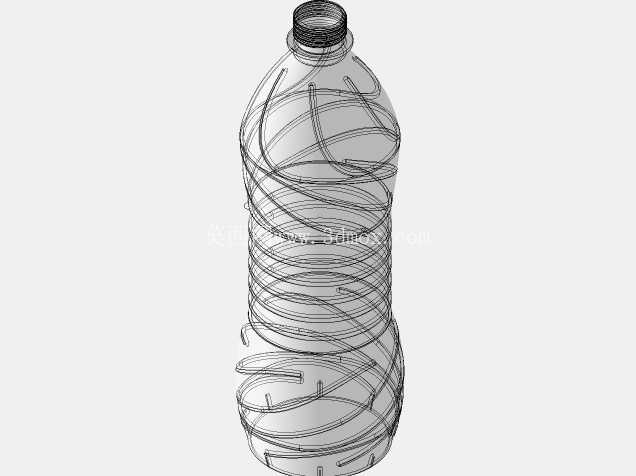

　　从建模逻辑来看，整个瓶体采用曲面建模方式构建，所有过渡圆角均做了R1以上的圆滑处理，避免吹塑成型时出现应力集中导致的瓶壁厚薄不均问题，瓶身整体壁厚按照吹塑工艺要求设置为渐变分布，瓶口区域因为要加工螺纹、承受瓶盖旋紧的作用力，壁厚设置为1.2mm，瓶身主体区域壁厚控制在0.3mm左右，在保证结构强度的前提下尽可能减少原料用量，降低单件生产成本。在实际应用场景中，这类瓶体结构除了适配常规饮用水、饮料的灌装需求，调整局部尺寸后也可用于日化洗护用品、液态调味品的包装，建模过程中预留的瓶口标准接口，能够适配不同类型的瓶盖组件，包括运动吸嘴盖、翻盖、按压泵头等，拓展了容器的适用范围。设计时需要重点关注的安装边界在于瓶口的螺纹尺寸公差，螺纹大径、小径的公差需要控制在±0.1mm范围内，否则会出现瓶盖旋合过紧无法拧开或者旋合过松渗漏的问题，瓶身的最大外径需要匹配常规自动售货机的货道尺寸，避免出货时出现卡滞，瓶身总高度需要适配灌装线的进瓶轨道高度，保证整线运行的兼容性。
