数控铣床Z轴进给传动机构设计

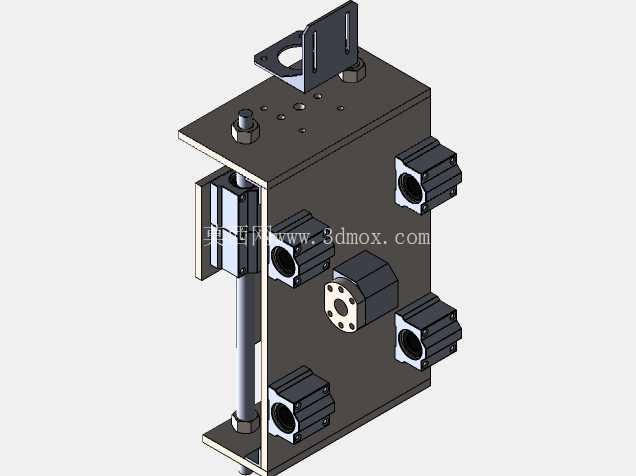

在常规立式数控铣床的结构布局中，Z轴承担着主轴沿竖直方向完成进给运动、切削深度调整的核心功能，其结构刚性、运动平顺性直接决定了铣削加工的尺寸精度与表面加工质量，是铣床整机设计中优先级极高的核心功能模块。这套Z轴结构采用立式安装的布局形式，主体承载结构为厚钢板拼焊成型的立式安装基座，基座背面预留了与铣床立柱导轨滑块匹配的安装接口，可直接适配常规线轨或硬轨的安装基准，安装面的平面度公差控制在0.02mm以内，保证装配后Z轴运动方向与工作台面的垂直度满足铣削加工要求。

传动部分采用滚珠丝杠副作为直线运动的执行元件，丝杠两端采用固定-支撑的安装方式，上端配置角接触球轴承组承受轴向切削载荷与丝杠自重，下端采用深沟球轴承作为游动支撑，补偿丝杠高速运转时的热伸长量，避免热变形导致的进给定位误差。丝杠螺母座与前端的滑台安装板刚性连接，滑台安装板上预留了多组安装螺孔与定位销孔，可直接固定主轴电机安装座、主轴套筒组件，也可根据加工需求加装打刀缸、冷却管路支架等附属部件，适配不同功率等级的铣削主轴安装需求。

基座侧面均匀布置了四组行程限位开关安装座，可分别安装硬限位撞块与原点接近开关，实现Z轴运动行程的上下极限保护与开机回零功能，限位开关的安装位置预留了长条形调节孔，可根据实际行程需求灵活调整触发位置，适配不同行程规格的Z轴配置。基座顶部设置了带吊装孔的安装支架，既可以用于Z轴组件装配时的吊装转运，也可作为丝杠上端轴承座的安装基准，同时预留了拖链安装接口，方便布置Z轴运动部件的动力线缆、信号线缆与冷却管路，避免线缆随Z轴上下运动时出现拉扯、磨损问题。

从安装边界来看，这套Z轴组件的横向安装尺寸适配常规中小型立式铣床的立柱安装面宽度，竖直方向的有效行程可覆盖常规铣削加工的深度调整需求，整体结构在设计时充分考虑了装配工艺性，所有安装孔位均预留了足够的扳手操作空间，轴承座、螺母座等易损部件均采用可拆卸式设计，方便后期维护更换。在实际加工场景中，这套Z轴结构可完成平面铣削、型腔铣削、钻孔攻丝等工序的竖直方向进给动作，当主轴安装不同刀具时，可通过Z轴的精准进给控制切削深度，保证加工尺寸的一致性；针对铝合金、结构钢等不同材质的工件加工，可通过调整丝杠的预紧力与导轨的阻尼参数，匹配不同切削载荷下的运动刚性需求，避免重载切削时出现Z轴抖动、让刀等问题。

设计过程中针对Z轴竖直安装的自重问题，在结构布局时将重心尽量贴近立柱导轨安装面，减少偏载力矩对导轨寿命的影响，同时预留了平衡气缸或配重块的安装接口，对于大行程、大负载的Z轴配置，可加装平衡机构抵消滑台与主轴的自重，降低伺服电机的持续输出扭矩，提升Z轴高速运动时的平稳性。滑台部分的导轨安装面与丝杠安装面采用一次装夹加工成型，保证导轨运动方向与丝杠传动方向的平行度公差控制在0.01mm/100mm以内，避免运动过程中出现卡滞、爬行等问题，影响进给定位精度。所有外露的传动部件均预留了防护罩安装位置，可加装钢板防护罩或风琴防护罩，阻挡铣削加工过程中产生的切屑、切削液进入丝杠与导轨配合面，延长核心传动部件的使用寿命。
