落地式平板展示支架结构设计

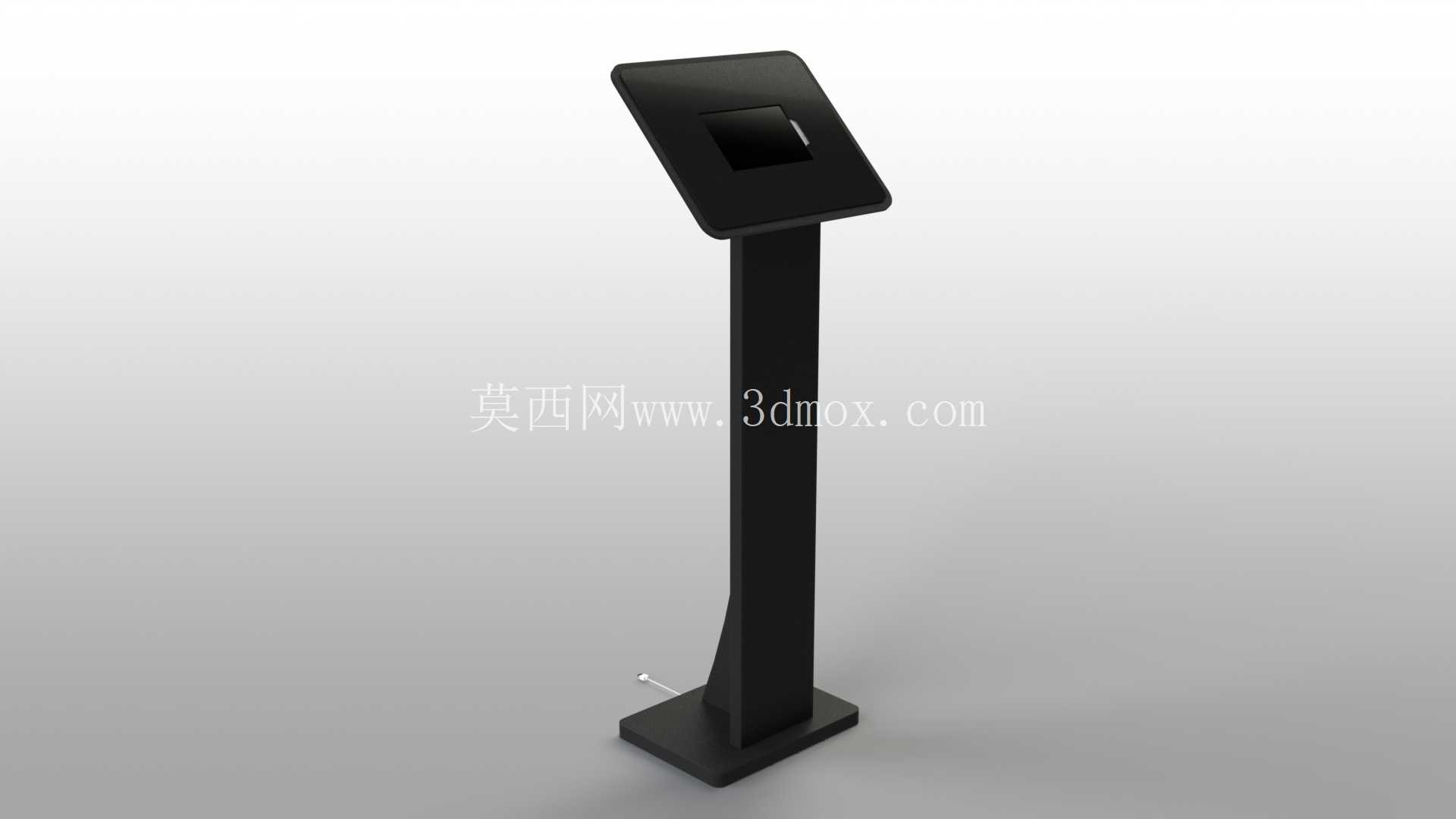

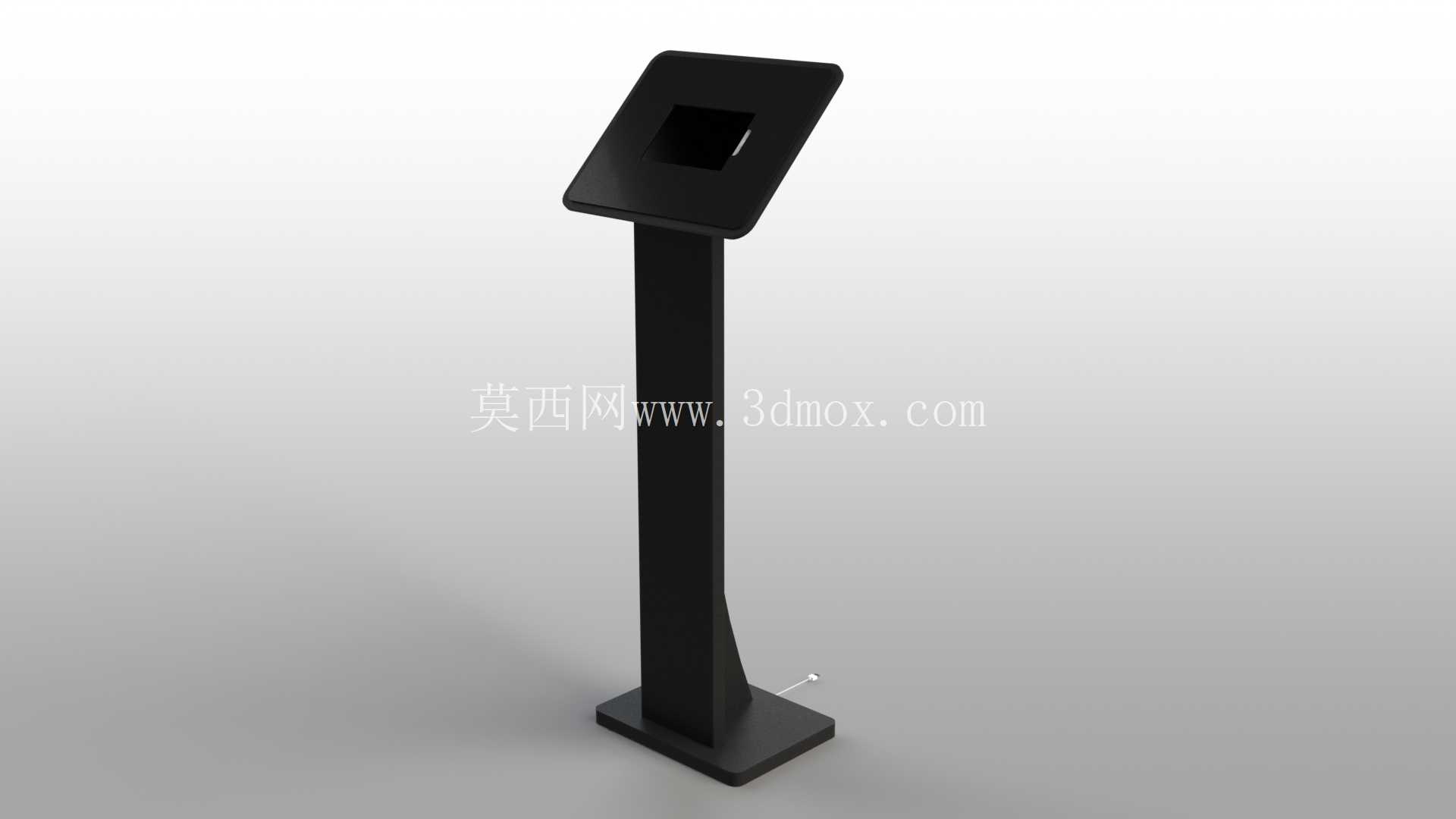

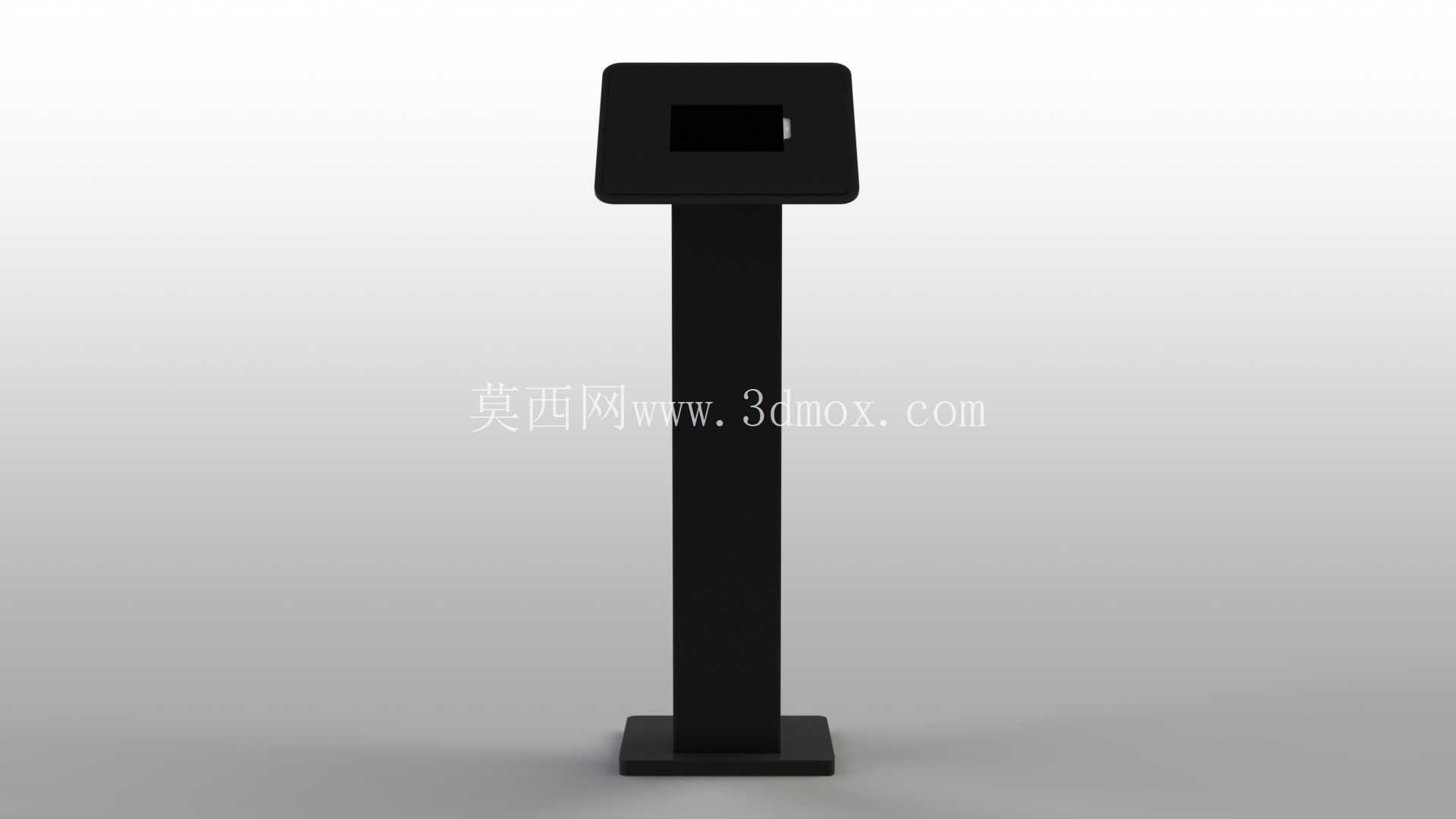

　　这款落地式平板展示支架主要面向线下商业展示场景设计，常见于品牌门店产品体验区、政务服务大厅自助查询点位、展会现场互动展项、商业综合体导览区域等需要固定放置平板设备供用户操作或观看的场合，替代传统的桌面式支架，解决平板放置高度不足、易被挪动、占用桌面空间的问题。从结构设计逻辑来看，整体采用三段式分体结构，分别为底部配重底座、中部支撑立柱、顶部平板承载托板，各部件之间通过内置紧固件连接，既方便生产阶段的板材加工与运输阶段的拆分打包，也能在现场安装时快速完成组装，无需复杂的专用工装。

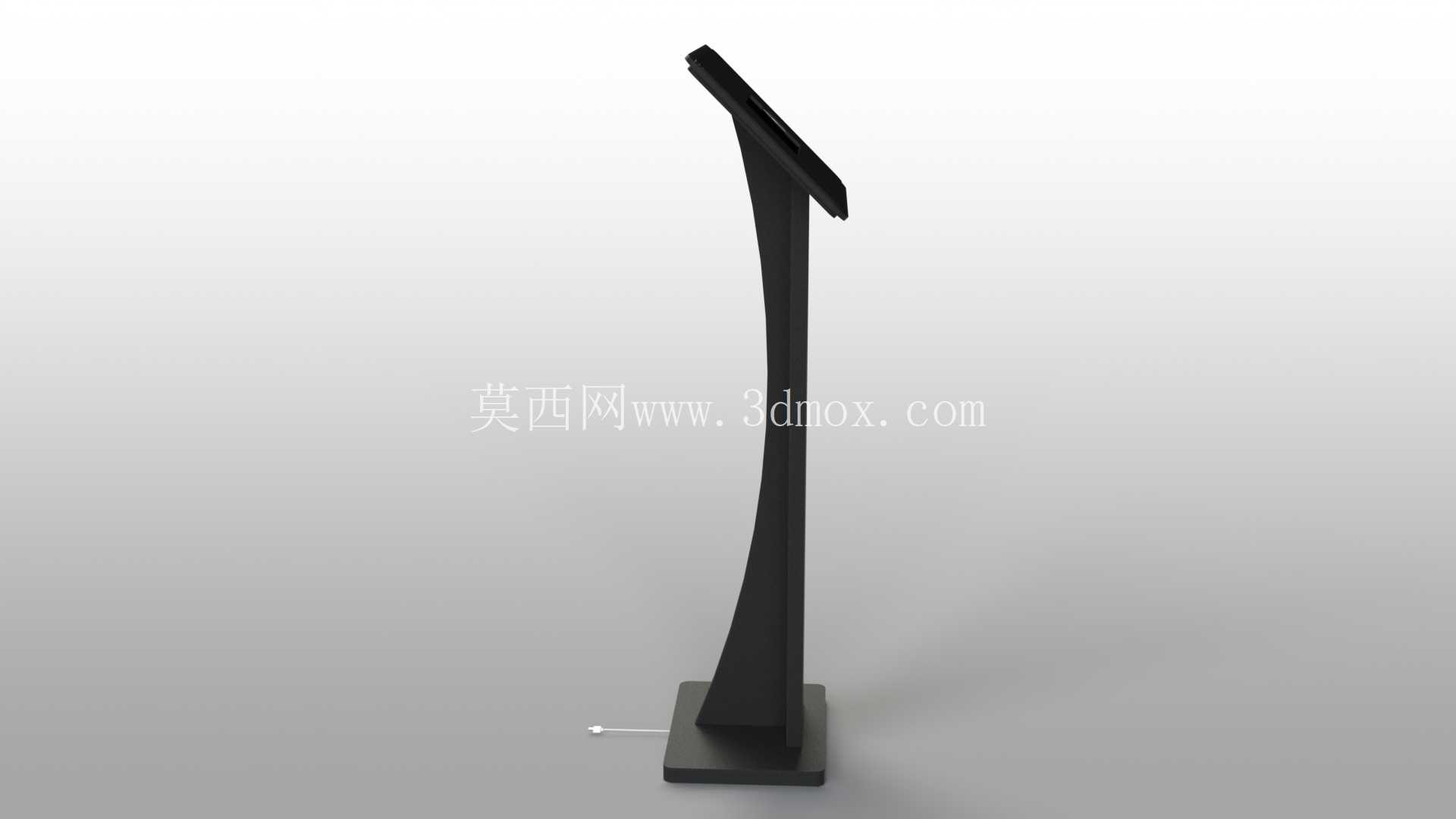

　　底部底座采用方形平板结构，设计时重点考虑抗倾覆性能，底座的边长尺寸根据整体高度做匹配，常规适配10-15英寸平板的版本，底座边长控制在350-400mm区间，整体高度落在1100-1200mm范围，刚好适配成年用户站立操作的视线高度与手臂操作范围，无需弯腰或抬手即可完成触控操作，底座自身重量搭配内部可选的配重块，确保用户触控操作时支架不会出现侧翻或滑移，底座底部预留防滑胶垫安装位，安装后可避免刮伤地面铺装材料，同时增大与地面的摩擦系数。中部支撑立柱采用变截面的异形立柱设计，并非等径的直杆结构，靠近底座的位置做了加宽过渡处理，既提升立柱与底座连接位置的结构强度，避免长期受力出现连接位开裂，也能在视觉上弱化立柱的厚重感，立柱内部为中空结构，可隐藏平板的供电线材与数据传输线材，避免线材外露带来的安全隐患与视觉杂乱问题，立柱侧壁靠近底座的位置预留线材检修口，方便后期维护时更换线材或调整走线。

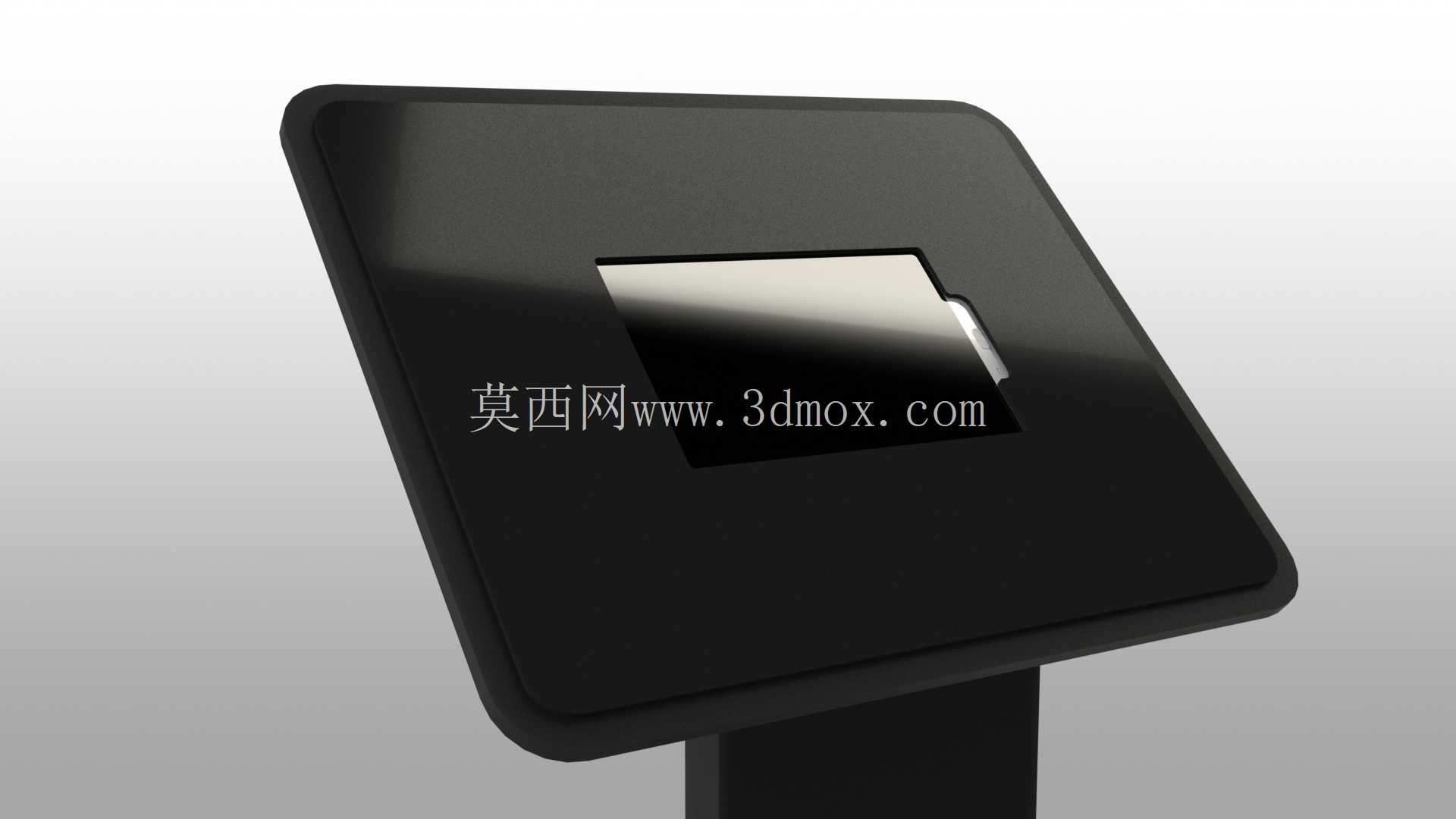

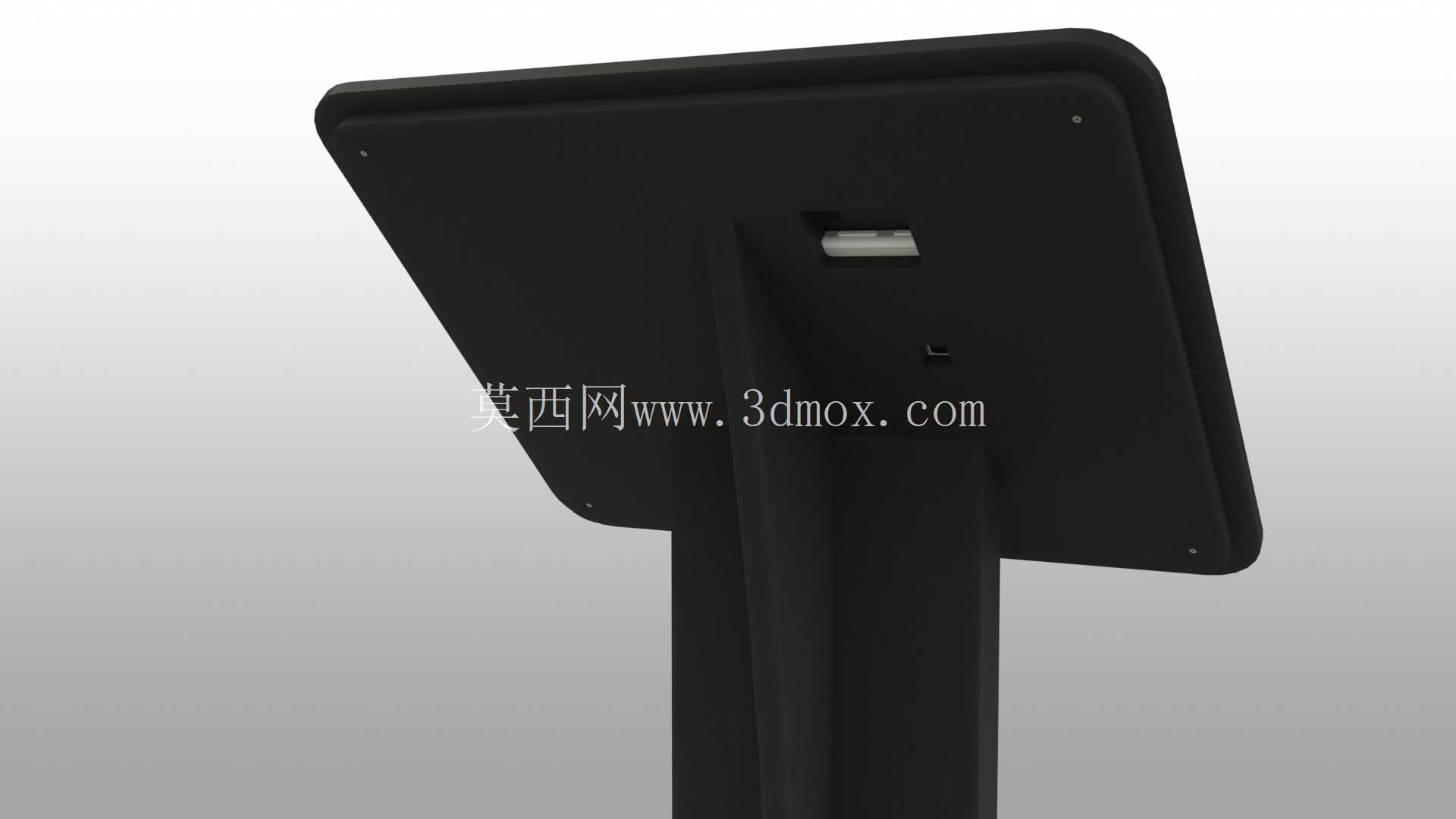

　　顶部承载托板采用倾斜式设计，托板与水平面的夹角控制在15-20度区间，这个角度经过实际操作验证，既可以让站立用户清晰看到平板屏幕内容，减少屏幕反光带来的观看不适，也符合触控操作时的手臂施力角度，降低长时间操作的疲劳感；托板表面预留与平板尺寸匹配的嵌入式安装槽，安装槽内部预留充电接口对位孔、实体按键避让位，平板安装后可完全嵌入槽内，托板边缘做圆角处理，避免尖锐边角磕碰过往人员，托板与立柱之间采用可调节角度的连接结构，可根据实际安装场景的光线情况、用户操作习惯微调托板倾斜角度，适配不同的使用需求。

　　设计过程中充分考虑不同场景的安装边界，若用于展会等临时场景，可直接放置在平整地面上使用，无需做地面固定；若用于长期固定的服务点位，可通过底座上预留的膨胀螺栓安装孔，将支架直接固定在地面上，进一步提升设备的防盗性能与结构稳定性。整体结构没有多余的装饰部件，所有外露面均做平整化处理，方便后期做表面喷涂处理，可根据使用场景的品牌视觉需求调整外观颜色，适配不同的装修风格。结构受力方面，通过有限元受力验证，在托板位置施加15kg的垂直向下载荷时，立柱最大形变量小于0.2mm，连接位应力远低于材料屈服强度，可满足长期使用的结构强度要求，不会出现立柱弯曲、连接位松动的问题。托板的安装槽可根据不同型号的平板尺寸做定制化调整，预留通用的安装孔位，兼容市面上主流的10-15英寸商用平板设备，无需针对单一型号平板重新开模生产，降低生产与备货成本。
