低剖面16MHz通孔插装HC49S石英晶体

在消费电子、工业控制板卡、通讯终端设备的时钟电路设计中，石英晶体是提供稳定基准频率的核心被动元件，这款低剖面HC49S封装的16MHz通孔插装晶体，是针对板内垂直空间受限的通孔焊接场景优化的选型方案。不同于常规HC49S晶体的标准高度，这款低剖面结构压缩了本体的垂直尺寸，在保留通孔插装工艺兼容性的前提下，能够适配外壳内部净空有限的板卡布局，比如薄型工控模块、手持式通讯终端、老式板卡升级替换等场景，既可以沿用成熟的波峰焊工艺流程，不需要额外调整SMT产线参数，又能解决标准高度晶体与外壳结构干涉的问题。

从功能特性来看，这款16MHz晶体作为时钟源基准，能够为MCU、通讯接口芯片、逻辑电路提供稳定的振荡频率，16MHz的频点是8位、16位单片机应用中极为常用的时钟频率，可通过内部PLL倍频得到系统所需的更高工作频率，也可直接作为串口、CAN等通讯接口的时钟基准，满足多数工业级、消费级板卡的时钟精度要求。通孔插装的引脚结构具备更优的机械连接强度，在存在振动、冲击的使用场景下，相比表贴封装的晶体有着更好的抗疲劳性能，不易出现引脚脱焊、频率偏移的问题，适合应用在工况相对复杂的工业通讯设备、车载外围模块、固定式通讯终端中。

设计过程中，首先围绕低剖面的核心需求调整了内部晶片的安装结构，将常规立式安装的晶片改为适配矮化外壳的固定方式，在保证晶片振荡空间充足的前提下，压缩了金属外壳的拉伸高度，本体外壳采用圆角长椭圆形的冲压结构，边缘做卷边处理，既可以提升外壳的结构强度，避免生产组装过程中外壳变形挤压内部晶片，也能消除锐边防止划伤操作人员、刮擦周边导线。引脚采用标准间距的直插设计，引脚直径适配常规PCB通孔尺寸，插装后引脚露出板面的长度符合波峰焊的工艺要求，不需要额外剪脚工序即可完成焊接，两个引脚沿本体长度方向中轴线对称布置，定位基准清晰，在PCB封装绘制时可以直接以本体外形轮廓做丝印标注，方便生产过程中的目视检查，防止插装方向错误。

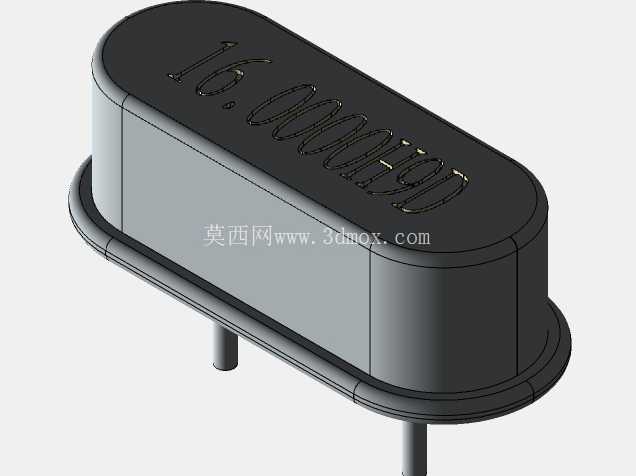

安装边界方面，这款晶体的本体长度、宽度尺寸与标准HC49S封装的占位兼容，仅高度尺寸更低，因此在做板卡布局时，水平方向的禁布区可以沿用标准HC49S的设计规范，本体周边0.5mm范围内不布置过高的元件即可，垂直方向上，晶体顶面到板面对应位置的外壳内壁预留0.3mm以上的安全间隙就可以满足装配要求，不会出现顶壳问题。建模过程中完整还原了外壳表面的频率标识字符、底部的凸缘结构、引脚的伸出长度与直径参数，外壳的分模线、卷边细节都按照实际量产产品的结构做了还原，在进行板卡三维装配校验时，可以直接导入该模型检查与周边元件、结构件的干涉情况，不需要额外调整模型尺寸。不同于理想化的简化模型，这个模型还原了实际产品的圆角、拔模斜度等工艺细节，在做整机虚拟装配时，能够准确反映元件的实际占用空间，避免生产组装阶段才发现元件干涉的问题，对于需要做板卡堆叠设计、内部空间紧凑的通讯设备来说，精准的元件模型能够大幅减少结构迭代次数，缩短研发周期。

在实际选型应用中，这类低剖面通孔晶体往往用于对原有成熟板卡做薄型化升级的场景，不需要重新设计PCB走线，仅替换元件就可以降低整体板卡的组装高度，同时保留通孔焊接的高可靠性优势，相比重新设计为表贴封装的方案，能够大幅降低改板成本与工艺验证周期。建模时也充分考虑了不同厂商同规格产品的尺寸公差，将外形尺寸控制在行业通用的公差范围内，模型既可以用于结构干涉校验，也可以作为教学演示中时钟电路部分的元件模型，帮助电子设计、结构设计从业者直观理解通孔插装石英晶体的结构特点与安装要求。
