带运动学分析的双作用拉杆式液压缸结构

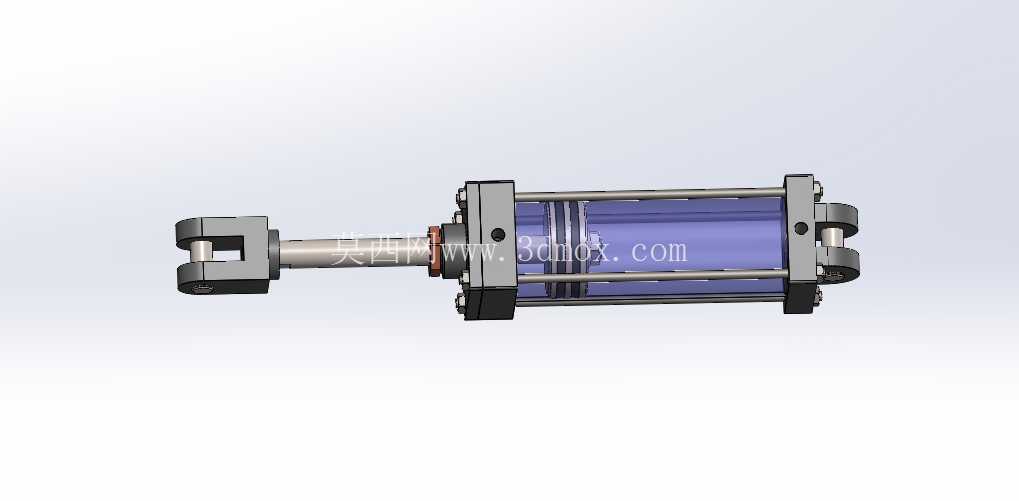

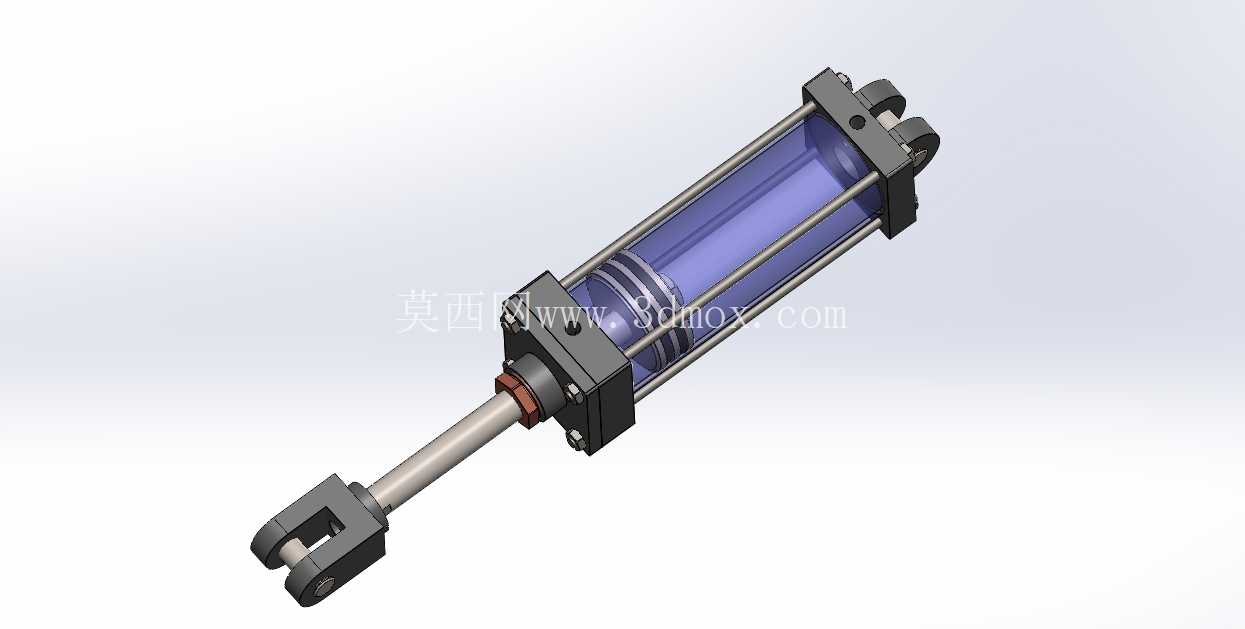

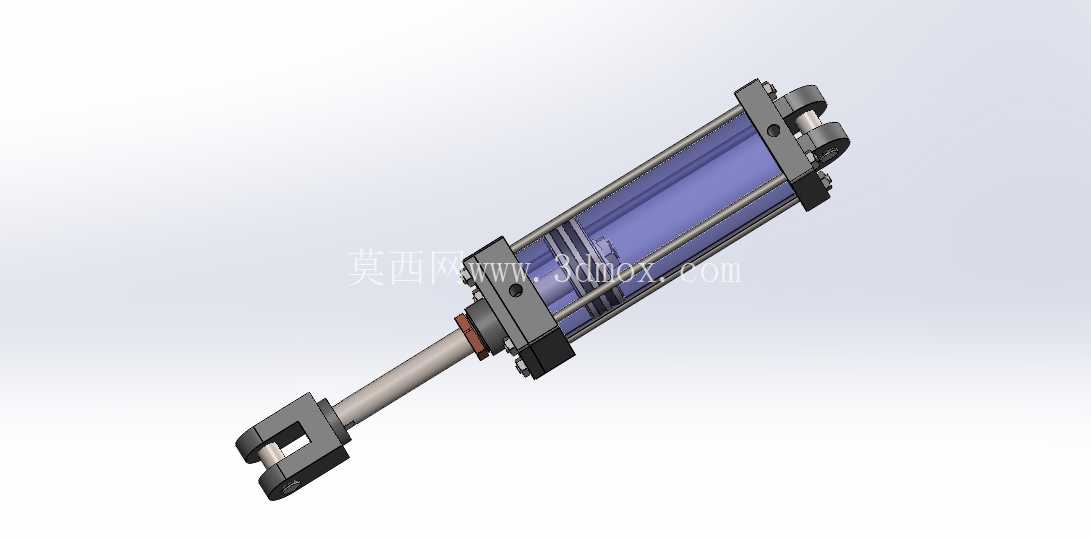

　　这款带运动学研究属性的液压缸，是液压传动系统里最常见的直线执行元件，日常在机床工装夹紧、自动化生产线工件推送、工程机械作业机构驱动、冶金设备辊缝调节这类场景里随处可见，核心作用是把液压系统的压力能转换成稳定的直线往复机械能，相比气缸它输出推力更大、运行更平稳，负载抗波动能力更强，适合中重载、高精度位移控制的工况。从结构设计来看，它采用的是经典的四拉杆式缸体装配方案，四根沿缸筒周向均匀分布的钢制拉杆，把前端盖、缸筒、后端盖牢牢拉紧锁定，这种结构的好处是装配拆解都很方便，密封件更换维护不用破坏主体结构，缸筒选用透明可视化材质做建模处理，能直观看到活塞在缸筒内部的运动行程、密封件排布位置，做运动学仿真的时候可以直接观察活塞运行是否存在卡滞、缓冲段是否匹配行程要求，不用拆解模型就能核对内部装配关系。

　　缸的两端都做了铰接安装结构，后端是双耳铰接座，前端活塞杆端部是叉型接头，这种双铰接的安装形式，允许缸体在工作过程中随负载的摆动做小角度偏转，不会因为安装面的同轴度误差产生侧向憋劲，能大幅降低活塞杆的偏磨风险，延长密封件和导向套的使用寿命。设计的时候首先要匹配安装边界，后端铰接孔的中心距、活塞杆伸出的最大行程、端部叉头的销孔尺寸，都要和被驱动机构的铰接点做尺寸链校核，避免出现行程到位后机构过位、或者行程不足达不到设计动作位置的问题。

　　活塞部分采用了组合密封结构，既有承压用的橡胶密封圈，也有导向用的耐磨环，避免活塞和缸筒内壁直接金属接触，减少运行磨损，活塞杆表面做了硬化处理建模，表面粗糙度要求控制在Ra0.4以下，防止粉尘、杂质刮伤杆面密封造成泄漏。导向套部分预留了防尘圈、斯特封、导向带的安装槽位，多层密封结构既能防止内部液压油外漏，也能阻挡外部的灰尘、铁屑、切削液进入缸筒内部污染油液。做运动学分析的时候，重点要核对几个参数：一是活塞杆全伸全缩状态下，整个缸的总长尺寸是否和设备安装空间匹配，避免和周边的管线、结构件产生运动干涉；二是活塞运行到两端端点的时候，缓冲结构是否能平稳减速，避免活塞刚性撞击端盖产生冲击噪音；三是铰接点的运动轨迹是否和负载端的动作路径匹配，计算不同伸出长度下的推力输出是否满足负载力矩要求。

　　另外缸筒上预留的油口位置做了标准化设计，进出油口的螺纹规格、朝向都可以根据实际布管需求调整建模，避免安装的时候和周边管路产生干涉，拉杆的预紧力在建模时也做了受力模拟，确保额定压力下两端盖不会出现渗漏，同时不会因为拉杆预紧力过大造成缸筒变形卡滞活塞。这种结构的液压缸通用性极强，只要更换密封件的材质、调整缸筒内径和活塞杆直径，就能适配不同压力等级、不同工作介质的使用场景，不管是矿物液压油、水乙二醇还是乳化液介质都能适配，在设备改造、非标设计的时候，只需要调整安装铰接尺寸和行程参数，就能快速衍生出适配不同工位的型号，大幅缩短设计周期。
