四弹簧支撑式振动台架结构设计

该振动台架主要面向小型零部件振动测试、物料振实排布、小型元器件振动筛选等场景使用，常见于电子元器件来料检测、实验室小型振动试验、小批量粉体物料振实装填等工况，作为振动发生单元的承载基体使用，本身不集成振动驱动部件，可根据实际使用需求匹配不同激振力的振动电机、振动电磁铁等驱动元件，适配不同振幅、频率的振动作业要求。

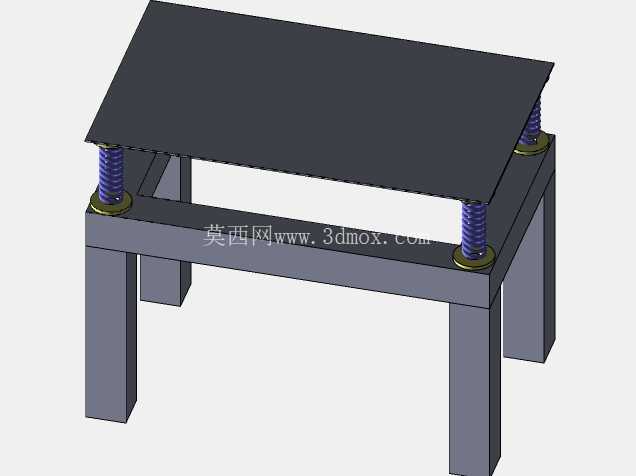

结构设计上采用四立柱支撑框架作为主体承载结构，框架采用方管类型材焊接或栓接成型，四根立柱垂直布置在台架四角位置，上部通过横向连接梁形成刚性整体，保证台架整体的抗扭、抗弯刚度，避免振动过程中框架出现结构性形变影响振动传递效率。台板为平整矩形平板结构，作为被测试物件、待振实物料容器的安装承载面，平板表面可根据实际安装需求开设T型槽、螺纹孔等安装接口，方便不同规格的工装夹具、物料容器快速固定。

台板与下部支撑框架之间采用四个圆柱螺旋压缩弹簧作为弹性支撑元件，四个弹簧分别布置在台板四角位置，与下部立柱位置上下对应，保证弹簧受力均匀，避免出现偏载导致的弹簧受力不均、台板倾斜等问题。弹簧上下两端均设置有定位安装座，下部安装座固定在支撑框架的横梁对应位置，上部安装座与台板底面固定，安装座上设置有弹簧定位凸台，可限制弹簧在振动过程中出现横向窜动，保证弹簧始终沿垂直方向伸缩，避免弹簧脱出、偏磨等故障。

设计过程中弹簧参数的匹配需要结合实际使用场景的载重、振幅要求核算，空载状态下台板保持水平，满载状态下弹簧压缩量处于线性区间内，保证振动过程中弹性力线性输出，避免出现弹簧并圈导致的刚性冲击。支撑框架的立柱底部可根据安装需求设置脚轮、可调支撑脚等部件，方便台架整体移动或者调平，保证台架放置在不平整地面时也能保持水平状态，避免振动过程中出现台架移位、晃动等问题。

安装边界方面，台架整体占地尺寸根据台板规格确定，常规小型规格台板长度在600-800mm区间，宽度在400-600mm区间，整体高度在500-700mm区间，安装时需要预留周边不小于100mm的操作空间，方便台板上物件的取放、固定操作。台板的上下振动行程由弹簧的自由高度、预压缩量决定，常规设计下空载到满载的弹簧压缩量控制在20-30mm区间，振动作业时的动态振幅控制在5mm以内，避免振幅过大导致弹簧超出弹性变形范围。

实际使用中该台架可根据需求加装导向轴、直线轴承等导向部件，进一步限制台板的横向晃动，保证振动方向始终沿垂直方向，提升振动作业的稳定性。框架的型材壁厚根据额定载重选择，常规50kg以内载重场景下采用2mm壁厚的方管即可满足刚度要求，更大载重场景下可适当增加型材壁厚或者增加横向加强梁，提升框架整体承载能力。台板材质可根据使用场景选择Q235钢板、铝合金板或者不锈钢板，普通工业场景下采用普通碳钢板表面做喷漆防锈处理即可，有洁净、防腐要求的场景可选择不锈钢或者铝合金材质。
