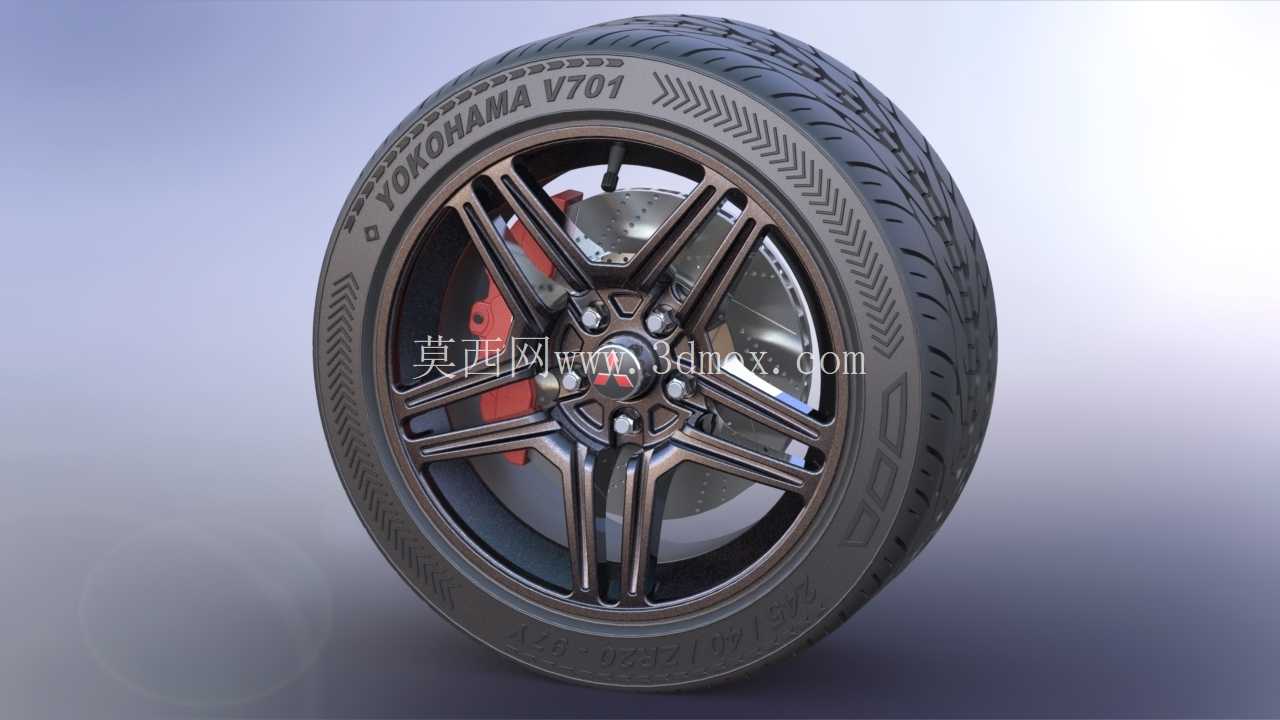

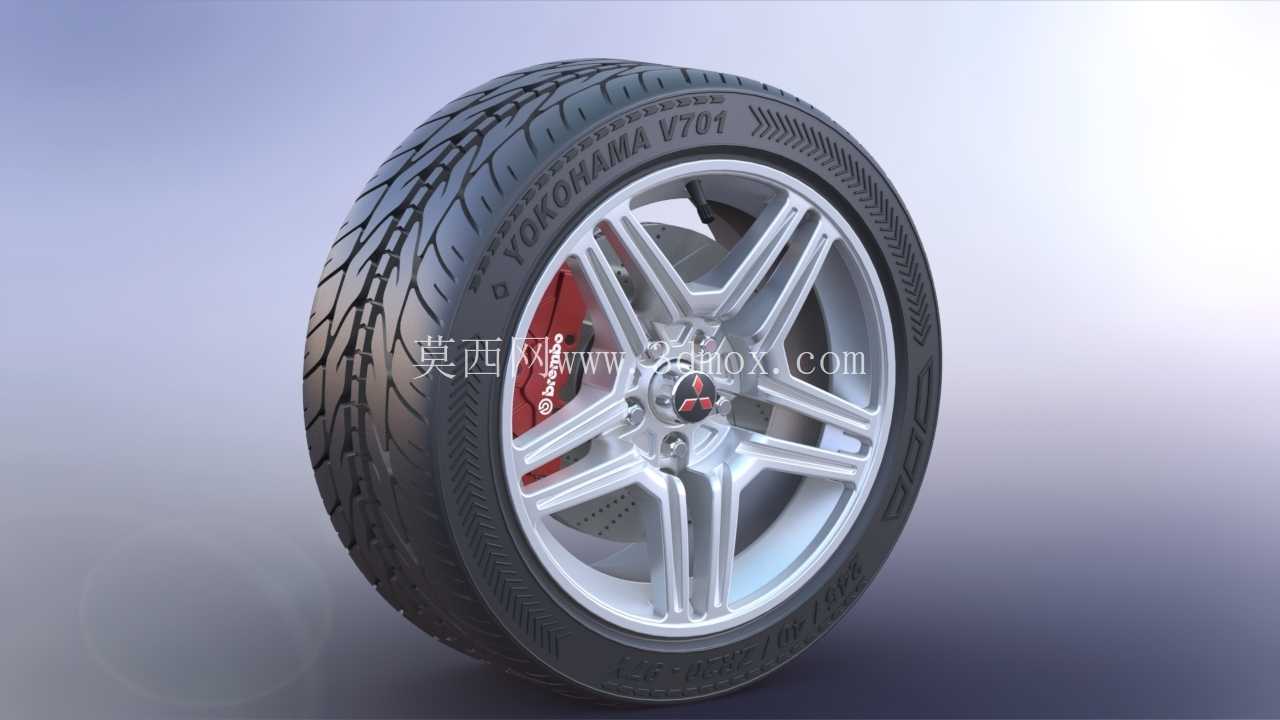

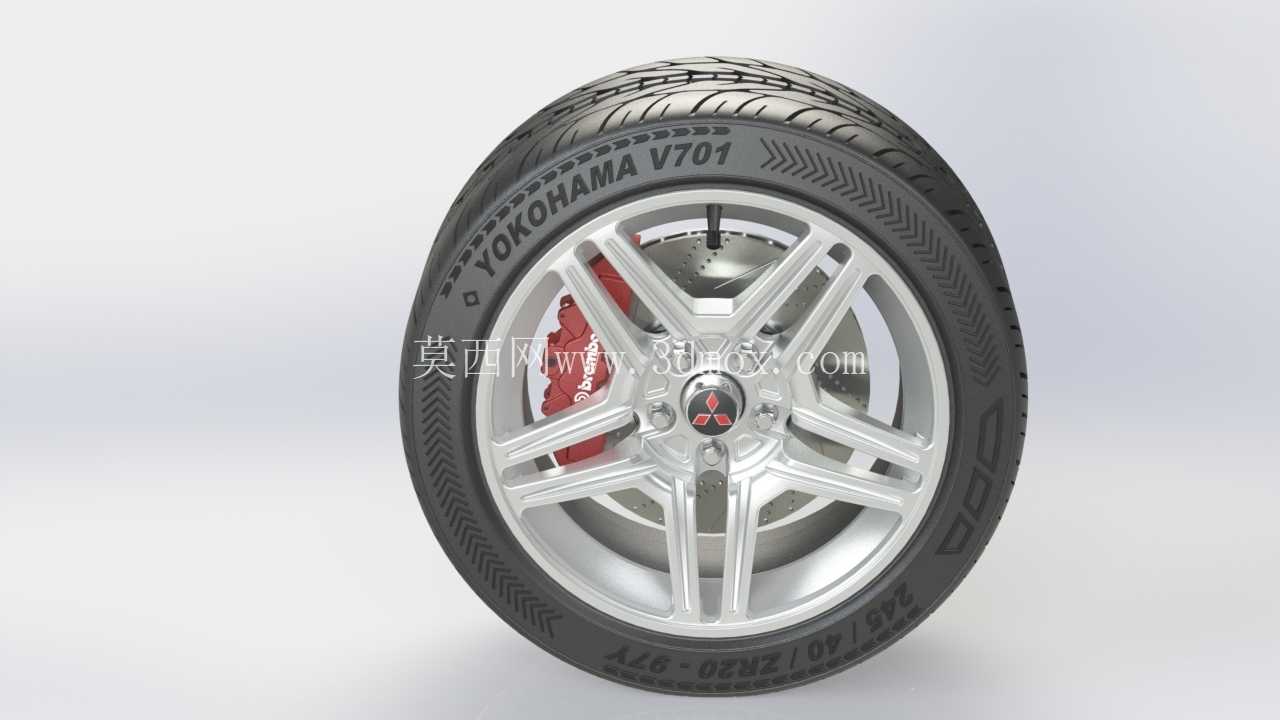

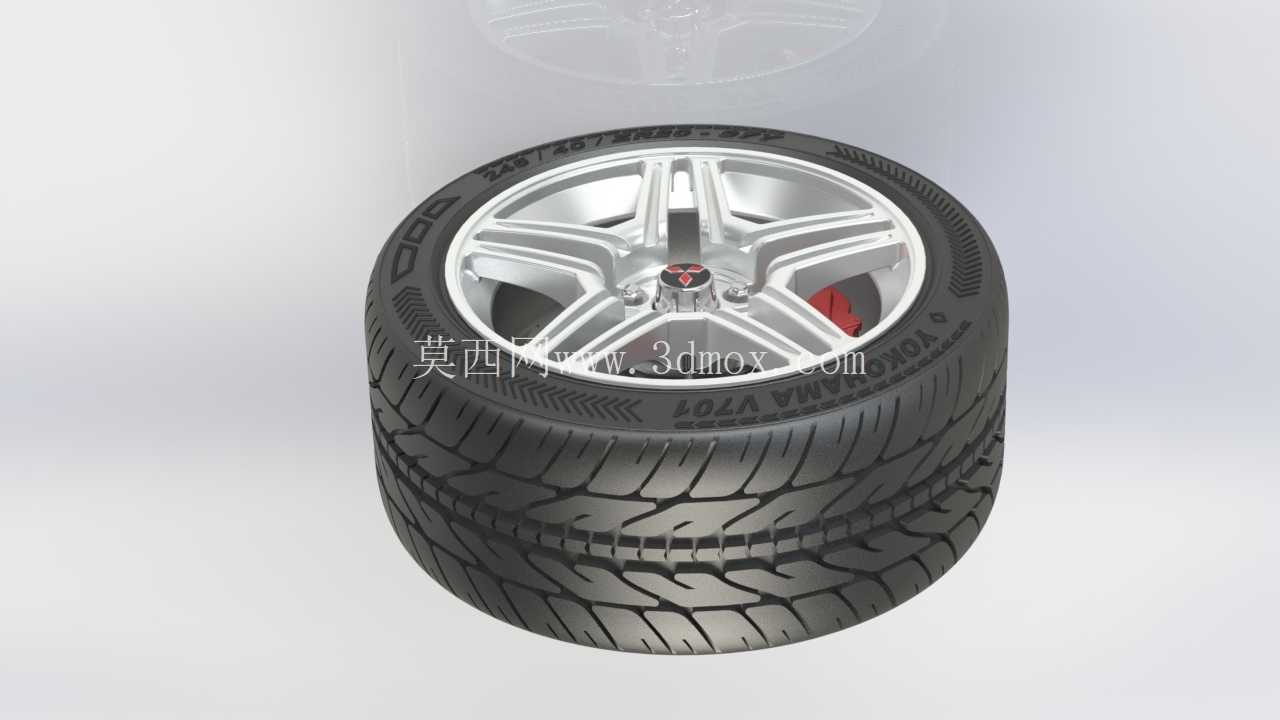

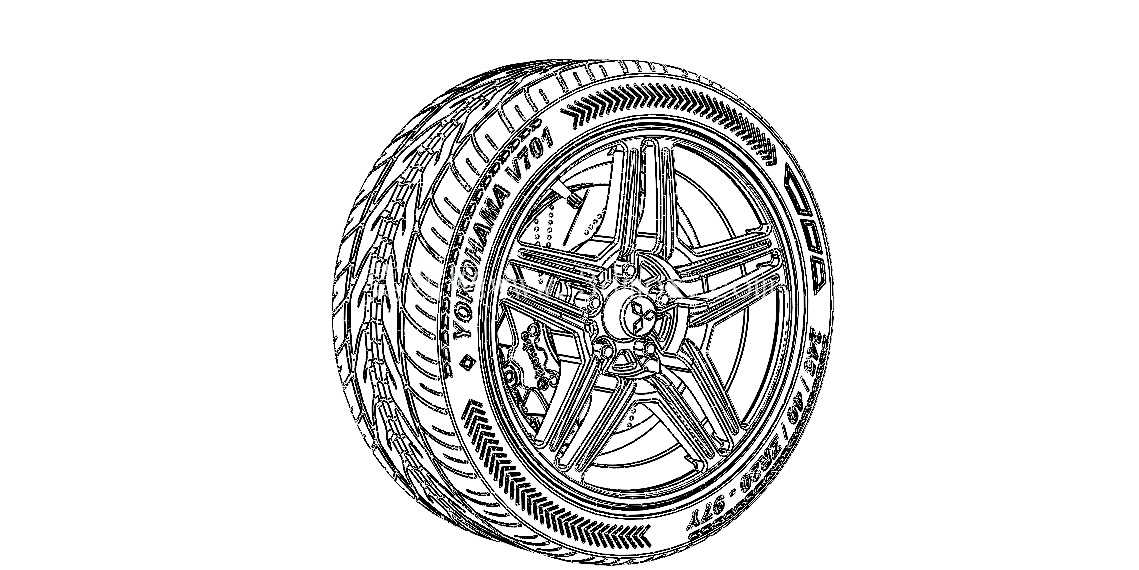

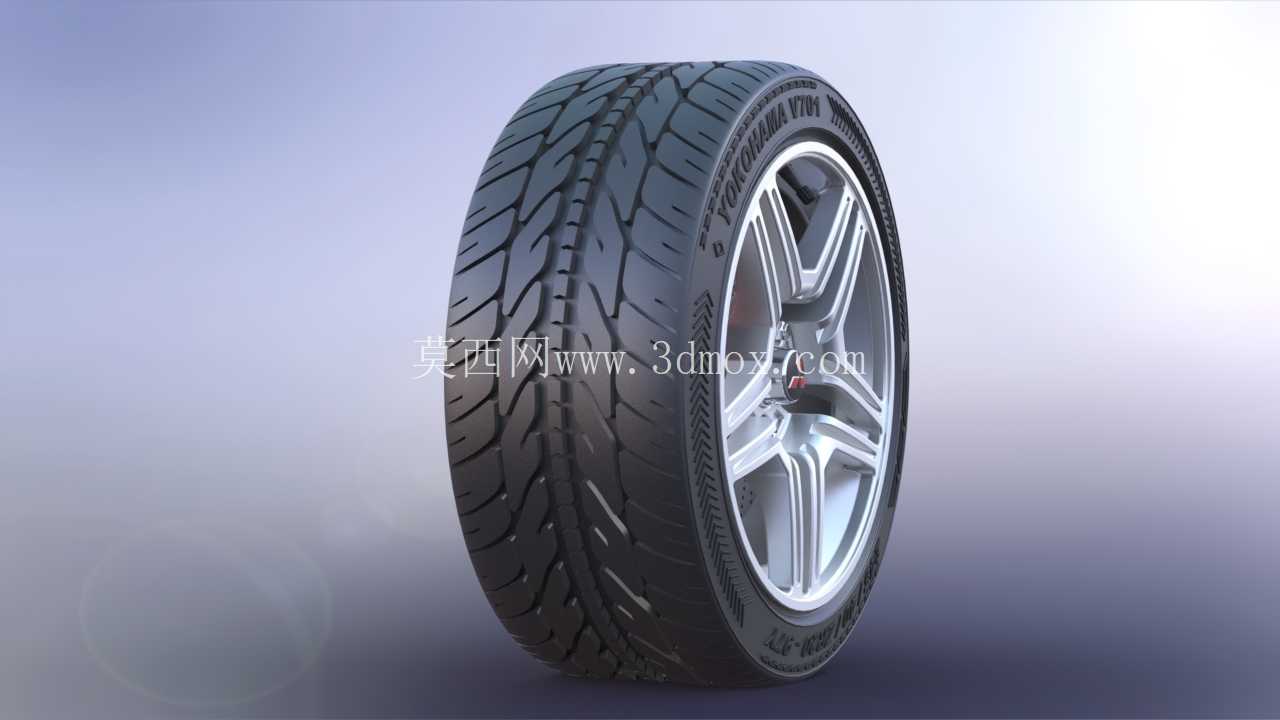

乘用车改装款五辐合金轮毂结构设计

　　该轮毂结构针对乘用轿车改装场景开发，适配多数前驱及四驱紧凑型、中型家用车型的轮端安装需求，日常可覆盖城市通勤、轻度非铺装路面行驶等使用场景，轮辐采用五组双肋式镂空布局，在保证结构刚度的前提下尽可能削减非簧载质量，降低轮端转动惯量，对车辆起步、制动阶段的动力响应有正向提升作用。从安装边界来看，轮心定位孔严格匹配对应车型的轴头直径，周向均布的螺栓孔位按照原厂PCD参数设计，安装面的沉台深度经过校核，可保证轮毂安装后与轴头端面完全贴合，避免高速行驶时出现轮端抖动问题；轮辋的J值、ET偏距参数经过多轮适配验证，既不会在转向极限位置与翼子板、减震器总成发生运动干涉，也能保证轮胎安装后胎壁与轮辋贴合紧密，满足高速行驶时的动平衡要求。

　　设计过程中优先考虑轮辐的载荷传递路径，每组轮辐从轮心安装座向外延伸至轮辋边缘的过程中，截面厚度采用渐变式设计，靠近安装座的位置截面更厚，可承受起步、制动时的扭矩冲击，靠近轮辋的位置适当做镂空减重，同时预留了刹车卡钳的避让空间，可兼容大尺寸多活塞制动卡钳的安装需求，满足改装用户的制动升级要求。轮毂表面采用双色处理工艺，轮辐正面做亮面切削，侧面做深色涂装，既提升了外观辨识度，也能在日常使用中减少碎石击打造成的表面损伤；轮辋边缘设计有凸起的保护筋，当轮胎受到侧向挤压时，可优先承接冲击力，避免轮辋边缘直接磕碰变形，延长轮毂使用寿命。

　　气嘴安装位设置在两组轮辐之间的轮辋凹陷处，位置避开轮辐的应力集中区域，同时方便日常充气时的气嘴对接，不会因为轮辐遮挡导致充气操作不便。轮心位置的中心盖安装槽采用卡扣式结构，可牢固固定品牌标识盖，行驶过程中不会因为振动出现松脱掉落的问题。从结构强度校核角度，该轮毂的载荷额定值完全满足对应整备质量车型的使用要求，轮辐的应力分布经过有限元验证，在过坑、紧急制动等极限工况下，最大应力值远低于合金材料的屈服强度，不会出现轮辐断裂、变形等失效问题；轮辋的胎圈座位置按照标准轮胎尺寸设计圆角，可保证轮胎安装时胎圈顺利滑入到位，充气后胎圈与轮辋紧密贴合，避免慢漏气问题。

　　日常使用中，该款轮毂搭配对应扁平比的民用轮胎，可兼顾行驶舒适性与操控支撑性，镂空的轮辐结构也能提升制动系统的散热效率，长距离下坡频繁制动时，气流可通过轮辐间隙快速带走刹车盘、卡钳产生的热量，降低制动热衰减的概率。安装时需注意螺栓的拧紧力矩按照车型原厂要求执行，采用对角分次拧紧的方式，避免安装面受力不均导致的轮毂变形，安装完成后需做动平衡校准，保证高速行驶时的平顺性。
