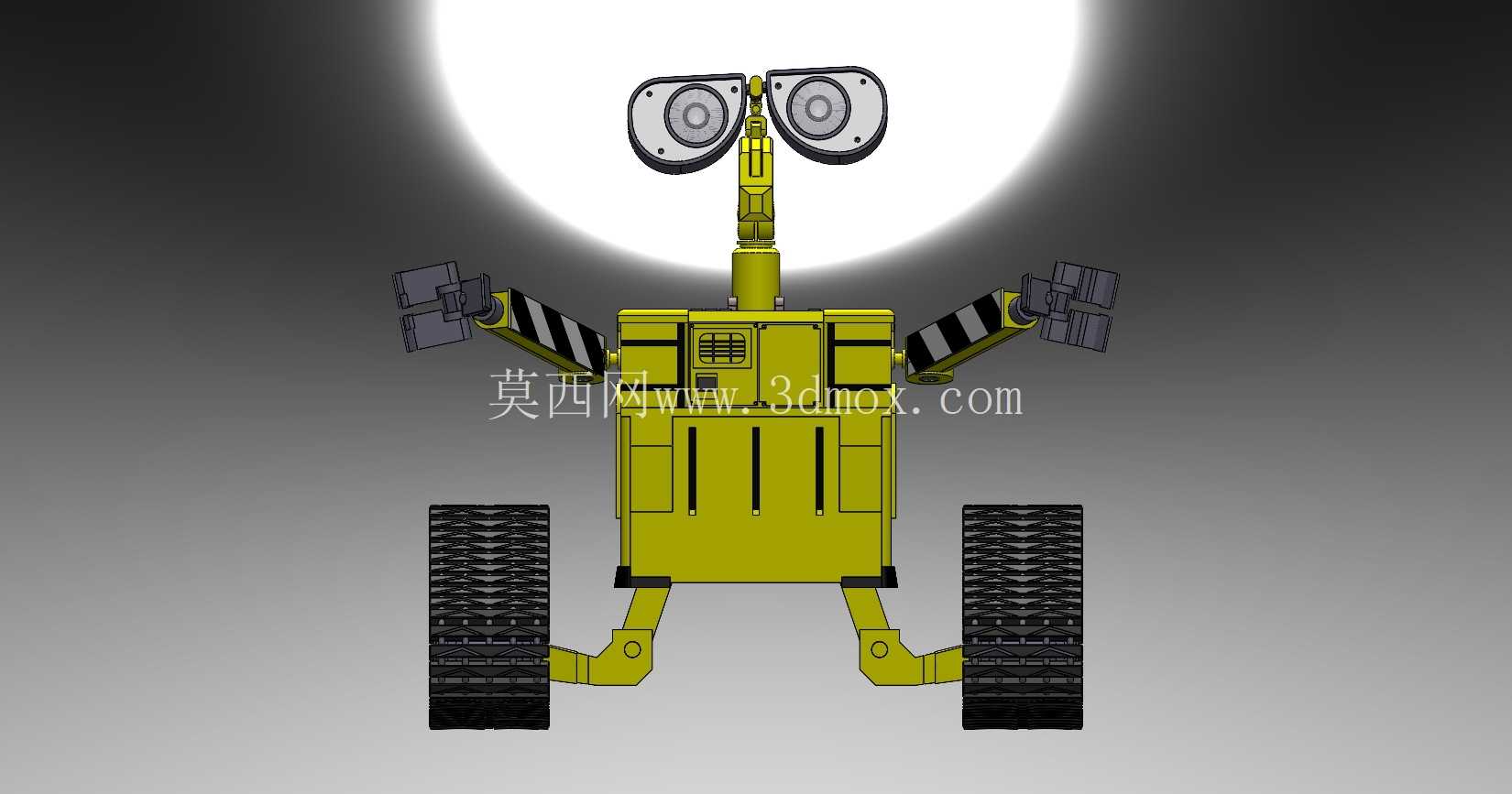

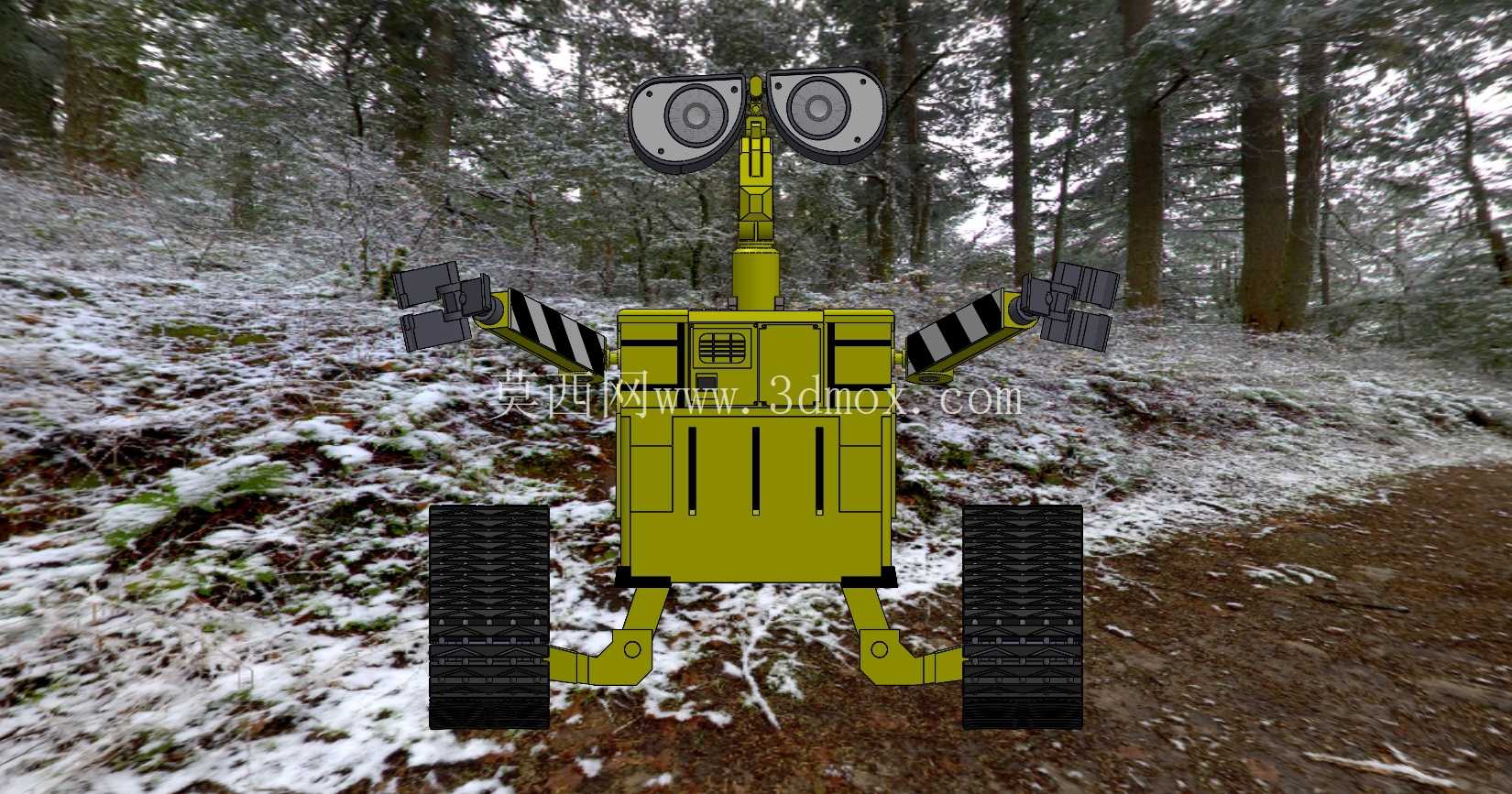

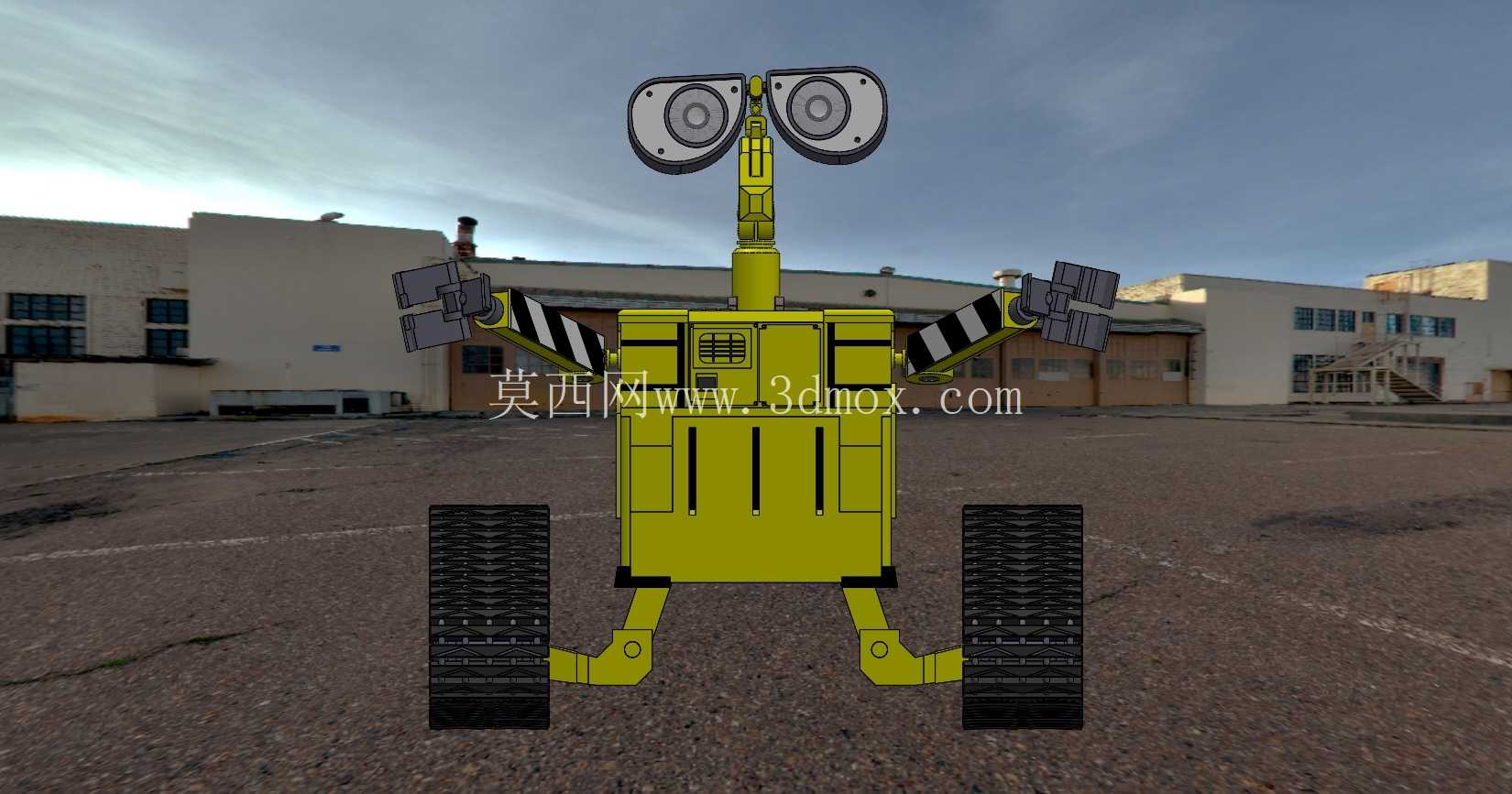

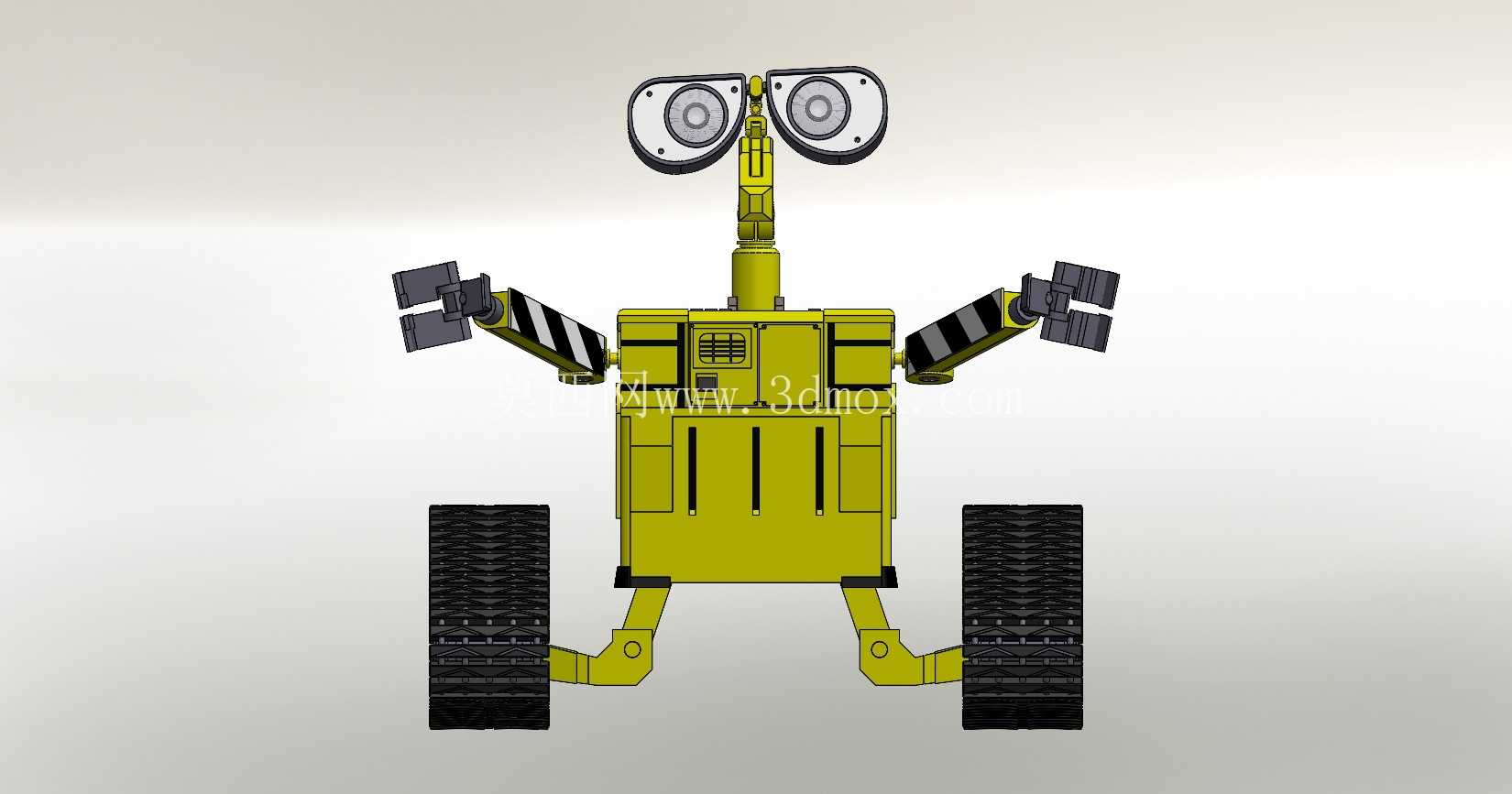

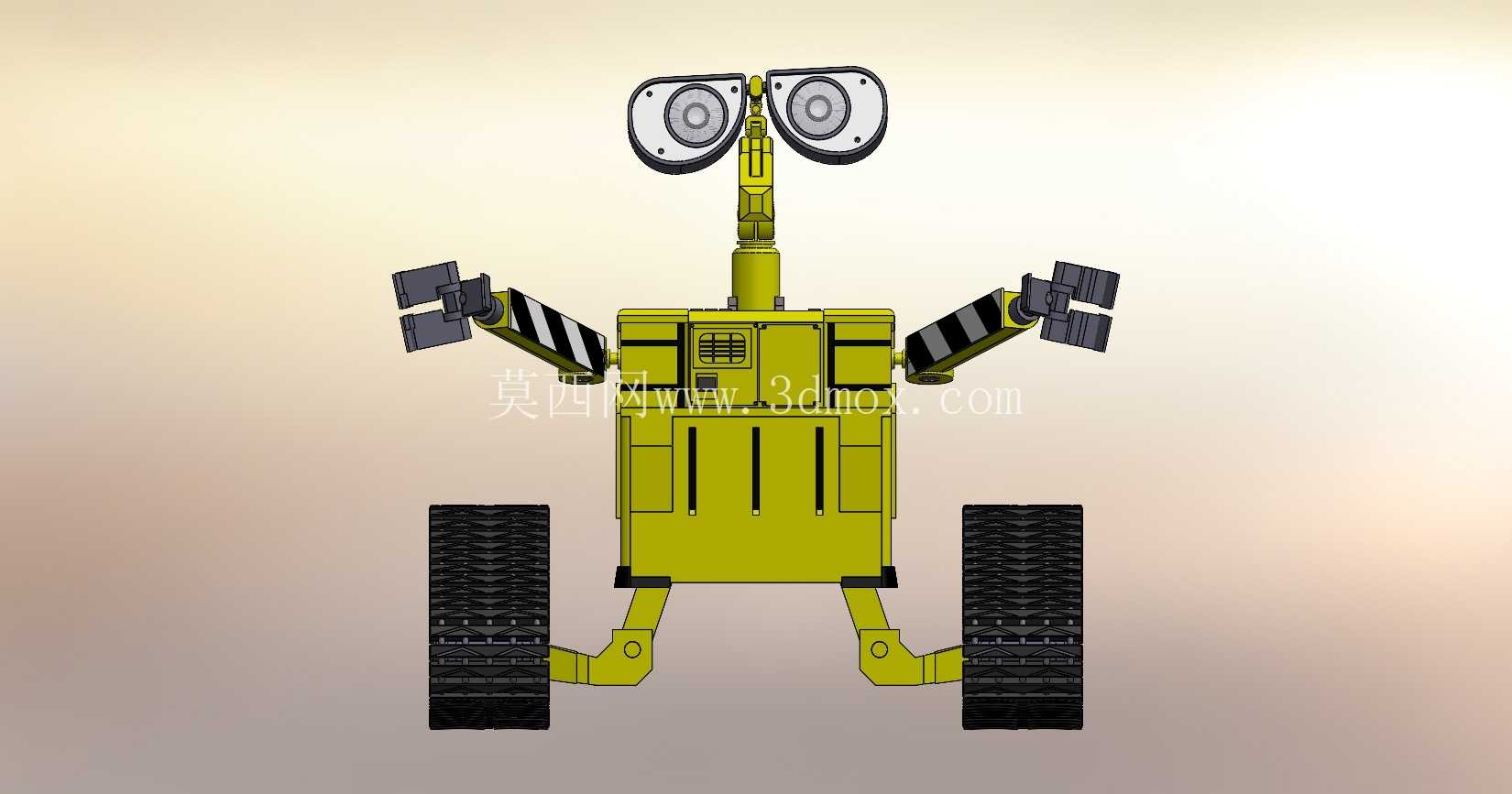

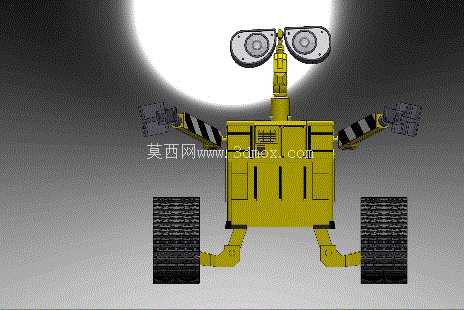

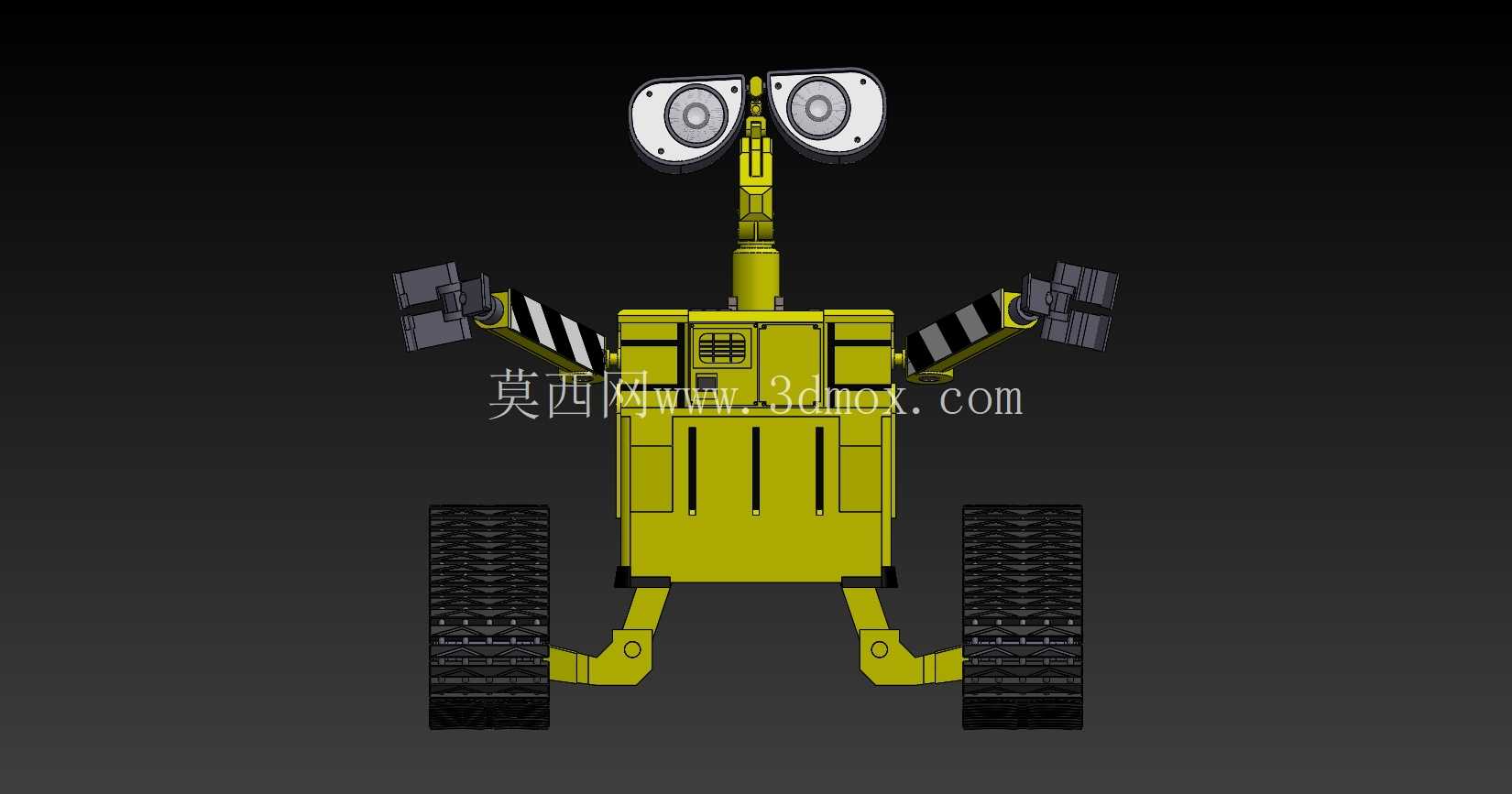

履带式垃圾清理作业机器人瓦力结构设计

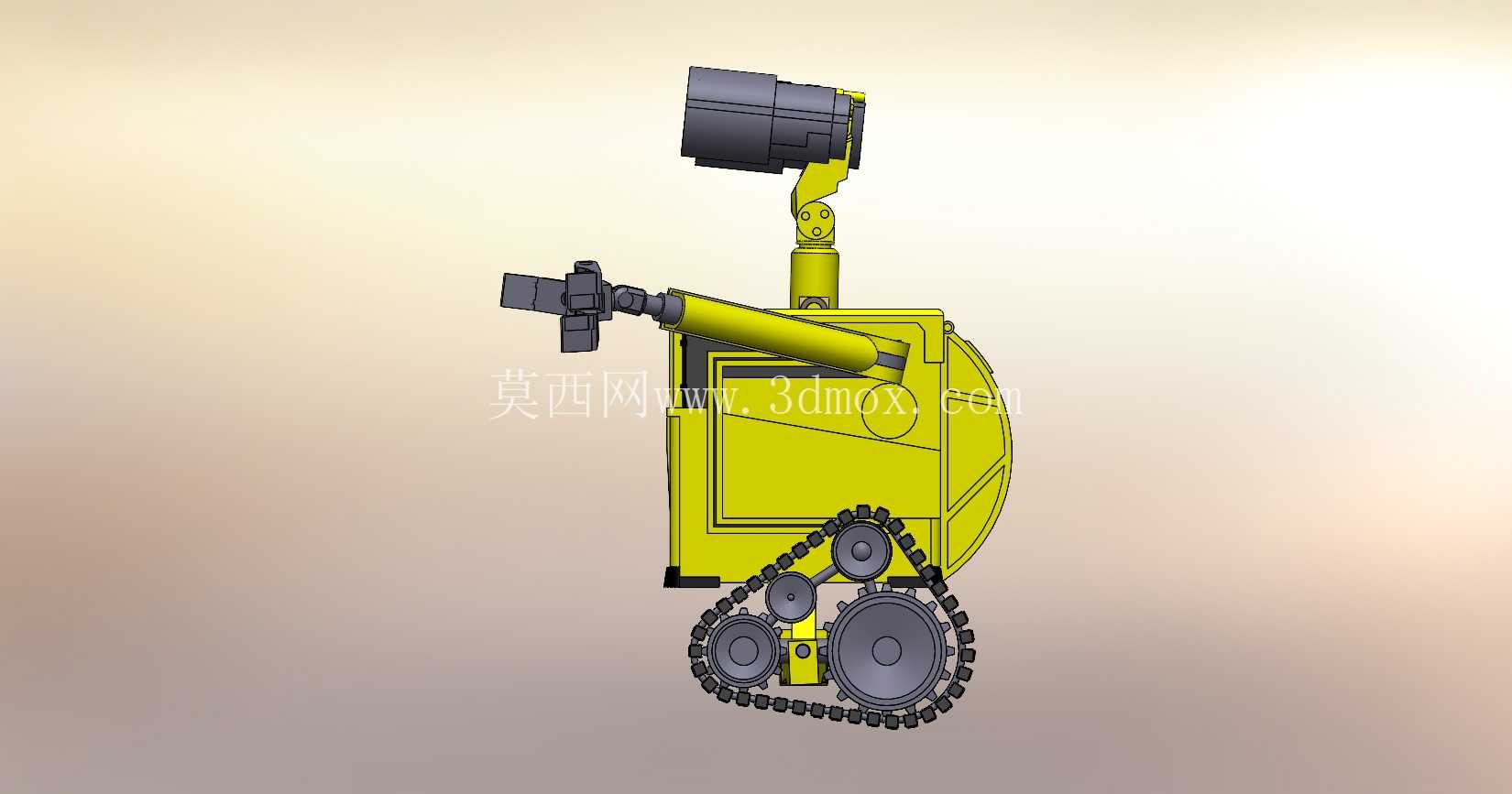

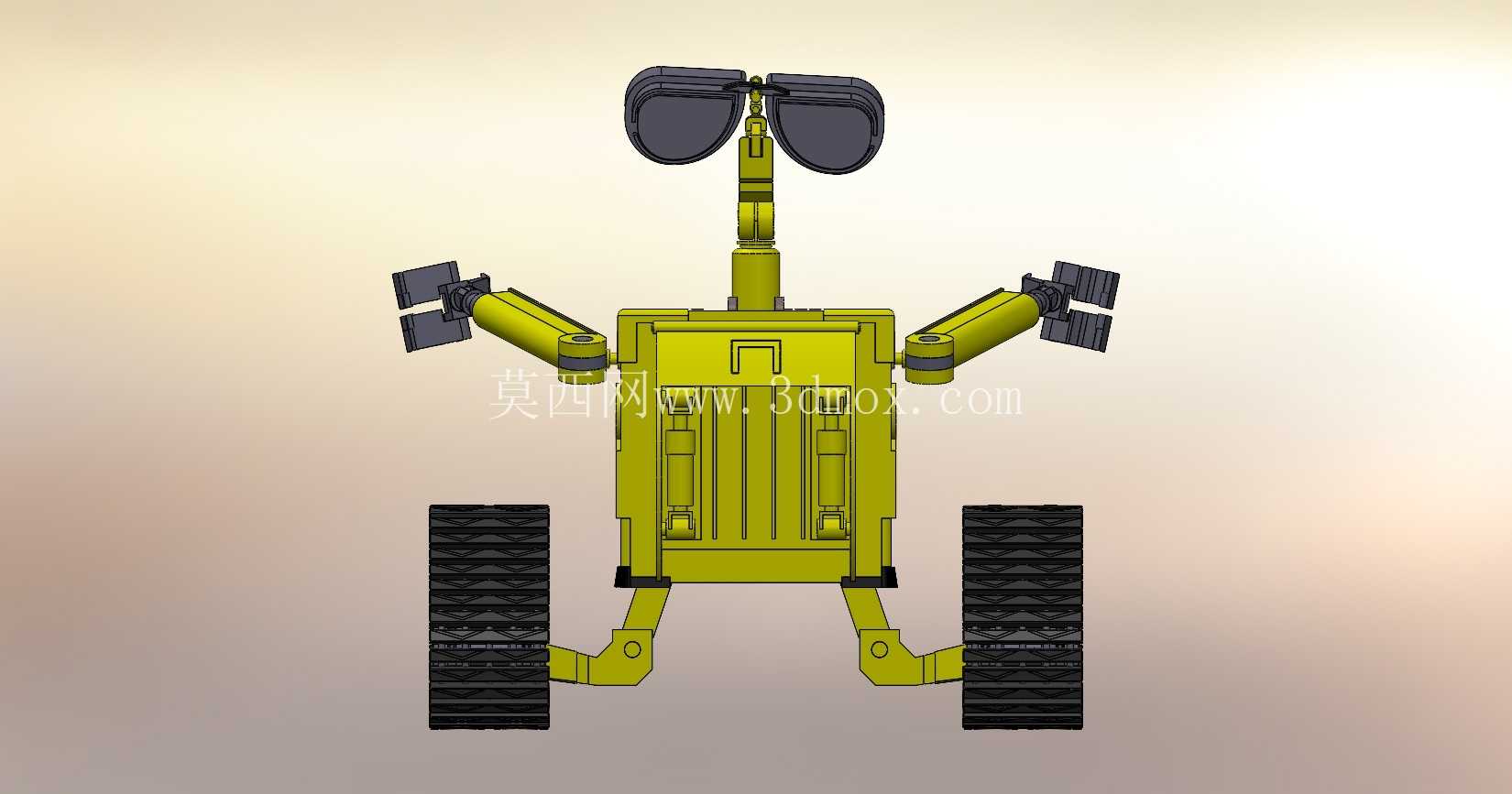

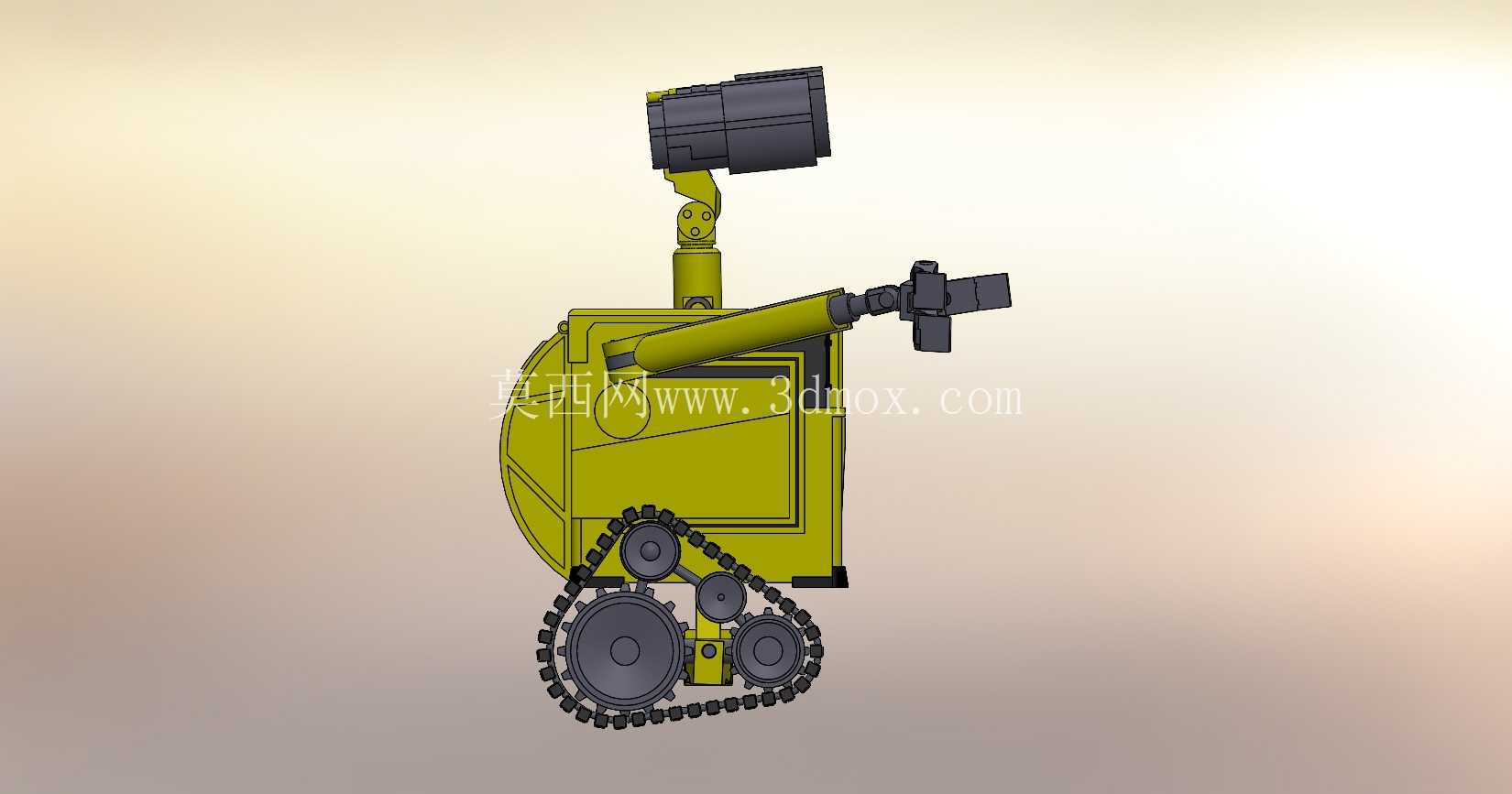

这款履带式作业机器人的整体结构围绕非结构化复杂地形的通行需求搭建，行走部分采用大齿形橡胶履带结构，履带齿高与节距经过针对性匹配，可在松散建筑垃圾、凹凸硬化地面、小坡度坡面等场景下保持足够抓地力，避免作业过程中出现打滑、陷滞问题。两侧行走轮组采用独立悬挂铰接设计，行走架与主体机架之间通过销轴连接，预留了15度的上下摆动余量，当单侧履带遇到凸起障碍物时，可自适应调整姿态，保证主体机架始终保持相对平稳的状态，避免上部作业机构因机身倾斜出现定位偏差。

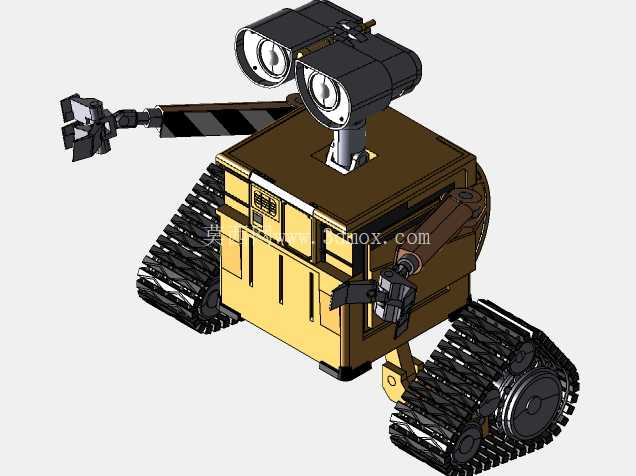

主体机架采用框架式钣金拼接结构，外部覆盖件做了圆角过渡处理，既可以降低作业过程中剐蹭障碍物的概率，也能减少尖锐边角带来的安全隐患。机架上部的视觉感知单元采用双轴独立俯仰结构，两个视觉模组可同步或独立调整俯仰角度，水平方向可随颈部回转结构实现320度范围的转动，覆盖机身周边绝大多数作业视野，无需整机频繁转向即可完成周边环境的观测与作业目标定位。颈部结构采用多级伸缩套筒设计，可根据作业需求调整视觉单元的高度，最高抬升状态下视觉单元距离地面高度可达机身主体高度的1.8倍，方便越过较高的垃圾堆体观测远处作业区域，收缩状态下可完全收回至机架上部的防护槽内，避免穿行狭窄空间时碰撞损坏感知部件。

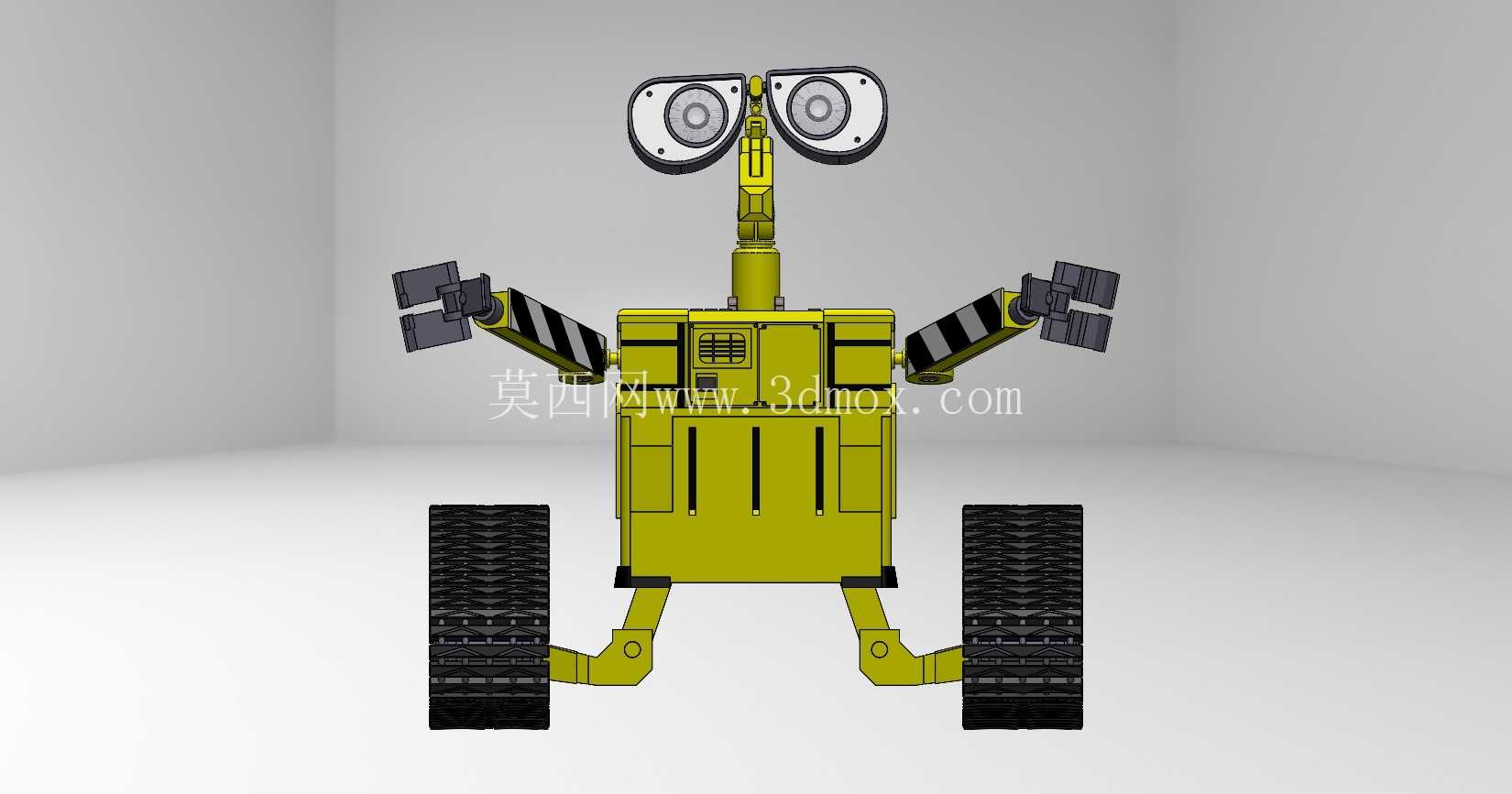

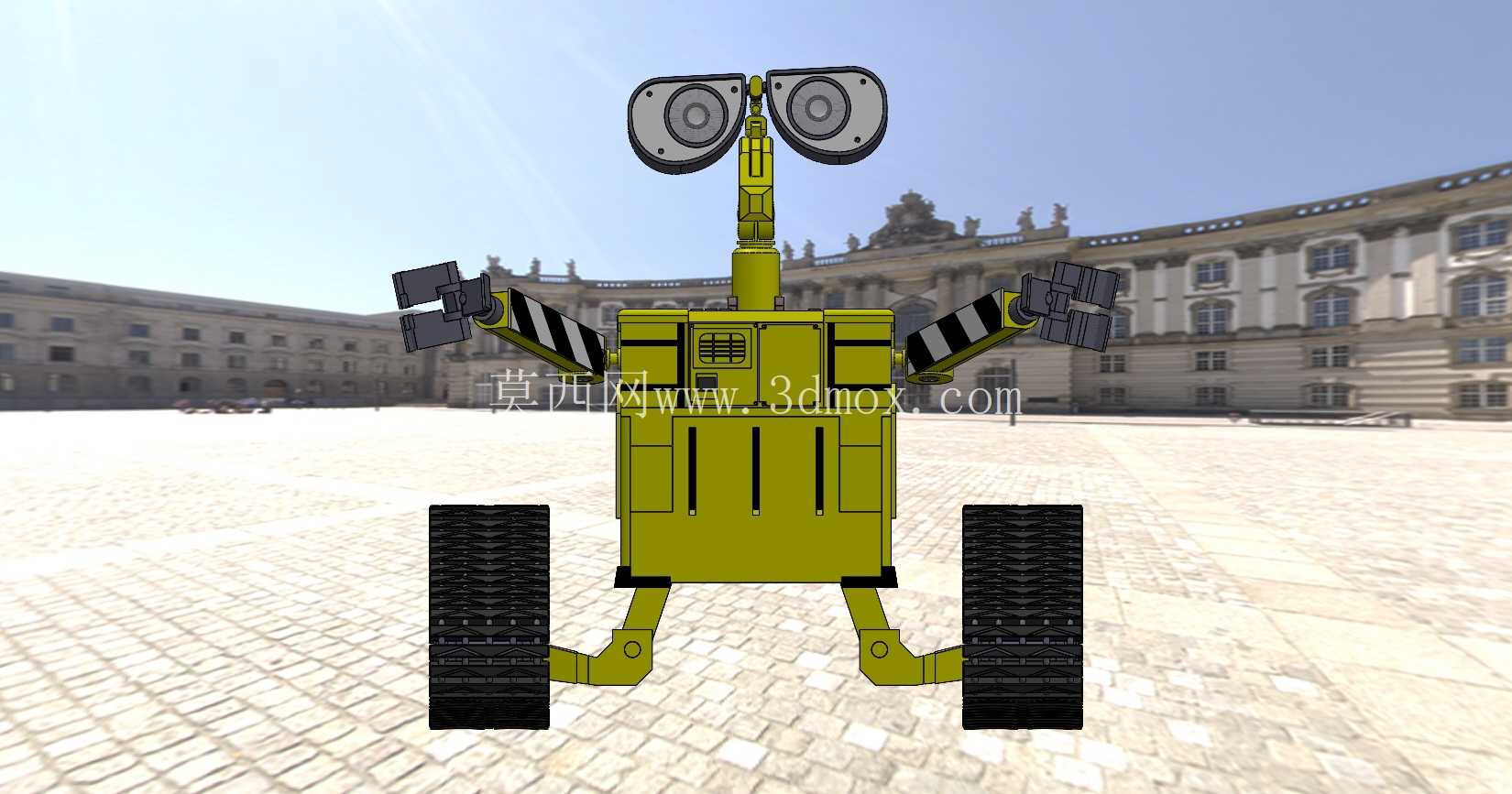

前部作业执行机构采用对称式双机械臂布局，每个机械臂设置三个转动自由度，大臂与机架连接位置采用大扭矩铰接结构，可实现上下45度的抬升摆动，小臂与大臂连接位置可实现120度的折叠转动，末端执行器采用平口夹爪结构，夹爪内侧设置有防滑齿纹，可夹持块状、袋装等不同形态的固体废弃物，夹持力通过关节处的阻尼结构自适应调整，避免夹持易碎废弃物时出现破损，或是夹持较重物件时出现脱落。机械臂外侧覆盖有黑白相间的警示标识条，作业过程中可起到明显的提示作用，避免周边人员误入作业范围发生碰撞。

机身前部设置有垃圾收纳腔体的预留安装位，腔体开口正对机械臂作业范围，机械臂夹持的废弃物可直接送入收纳腔体内，无需额外调整机身姿态。腔体底部设置有可开合的卸料结构，当收纳量达到上限后，可通过后部的锁止机构打开底板，一次性完成垃圾卸料，减少单次卸料的操作时长。机身内部的动力单元、控制单元均采用分层安装布局，每层安装板都设置有减震胶垫，可抵消履带行走过程中产生的持续震动，避免内部电子元件因长期震动出现接线松动、元件损坏的问题。

从安装边界来看，这款机器人整机宽度控制在常规人行通道的通行尺寸范围内，可顺利通过宽度0.8米以上的狭窄通道，适合在老旧小区、厂区边角、灾后废墟等大型清理设备无法进入的区域开展作业。整机重心经过配平调整，静止状态下纵向、横向的稳定角均大于30度，在坡度不超过25度的坡面上作业时不会发生倾翻。所有外部连接部件均采用外露式标准紧固件，日常维护时可快速拆卸覆盖件完成内部元件的检修更换，履带部分采用分段拼接结构，单节履带板损坏时无需更换整条履带，仅需替换损坏节段即可，大幅降低后期运维的成本与耗时。

在功能适配层面，这款机器人的结构预留了多种作业属具的安装接口，除了标配的平口夹爪之外，还可更换耙爪、清扫刷、小型挖斗等属具，适配不同类型的垃圾清理场景：更换耙爪时可聚拢散落的轻质垃圾，更换清扫刷时可清理地面附着的细小杂物，更换小型挖斗时可清理浅层堆积的渣土类废弃物。视觉单元的安装位置也预留了传感器拓展接口，可根据需求加装测距传感器、热成像模块等部件，提升复杂环境下的作业感知能力，满足夜间作业、危化品废弃物排查等特殊场景的使用需求。
