日常办公场景里,这类金属夹是桌面整理、文件归集最常用的小五金件,别看结构简单,实际做结构设计的时候要兼顾夹持力、开合手感、长期使用的抗疲劳性,还有外观的一致性,很多刚入行的工程师容易忽略这类小零件的设计细节,觉得就是个折弯钣金件,真到打样的时候才会发现各种问题。
从实际使用场景来说,这类夹子除了常规的办公文件整理,在生产车间的流程卡夹持、仓储物料的标识牌固定、实验室的记录单据临时固定场景里也大量使用,不同场景对夹持力的要求不一样,夹几十页A4纸的常规办公款,和夹厚纸板、塑料标识牌的工业用款,簧片的厚度、折弯角度、开口行程都要做对应调整。这次做的这个数模,是按照常规办公款的尺寸做的结构还原,整体采用一体冲压折弯的钣金结构,没有额外的铆接销轴,靠钣金自身的弯折形成铰接支点,这种结构的好处是装配工序少,量产的时候成本能压得很低,而且没有额外的小销轴零件,不会出现长期使用后销轴脱落的问题。

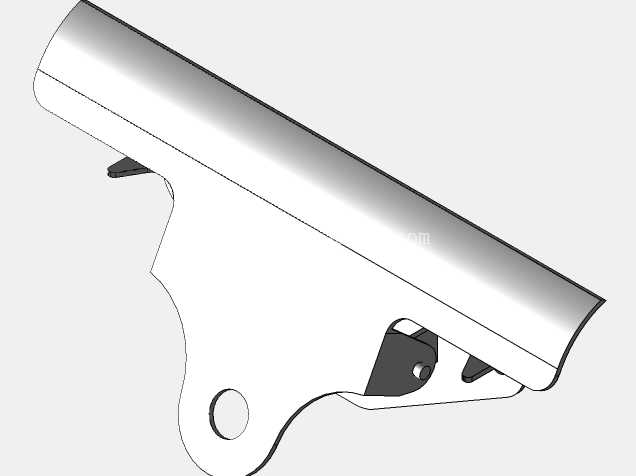

设计的时候首先要确定夹持开口的最大行程,常规办公用的这款夹子,最大开口要能容纳30mm左右的夹持厚度,对应的簧片折弯处的圆角不能太小,圆角太小的话,反复开合的时候折弯位置容易出现应力集中,用久了会断裂,圆角太大的话又会导致夹持力不足,夹薄纸的时候容易松脱。夹身的主体部分是弧形的压片结构,这个弧形的曲率是经过反复调整的,曲率太大的话,夹纸的时候只有中间一条线接触,两边压不紧,纸张容易从侧边滑出来;曲率太小的话,压片和纸张的接触面积太大,开合的时候需要的按压力就会变大,手感偏硬,长时间用的话手指会疼。夹身顶部的那个挂孔,位置是在整个夹身的重心线上,挂在挂钩或者文件架上的时候不会歪斜,孔的边缘做了翻边处理,既可以增强孔位处的结构强度,避免挂的时候孔位撕裂,又能让边缘更光滑,不会刮破纸张或者划到手。

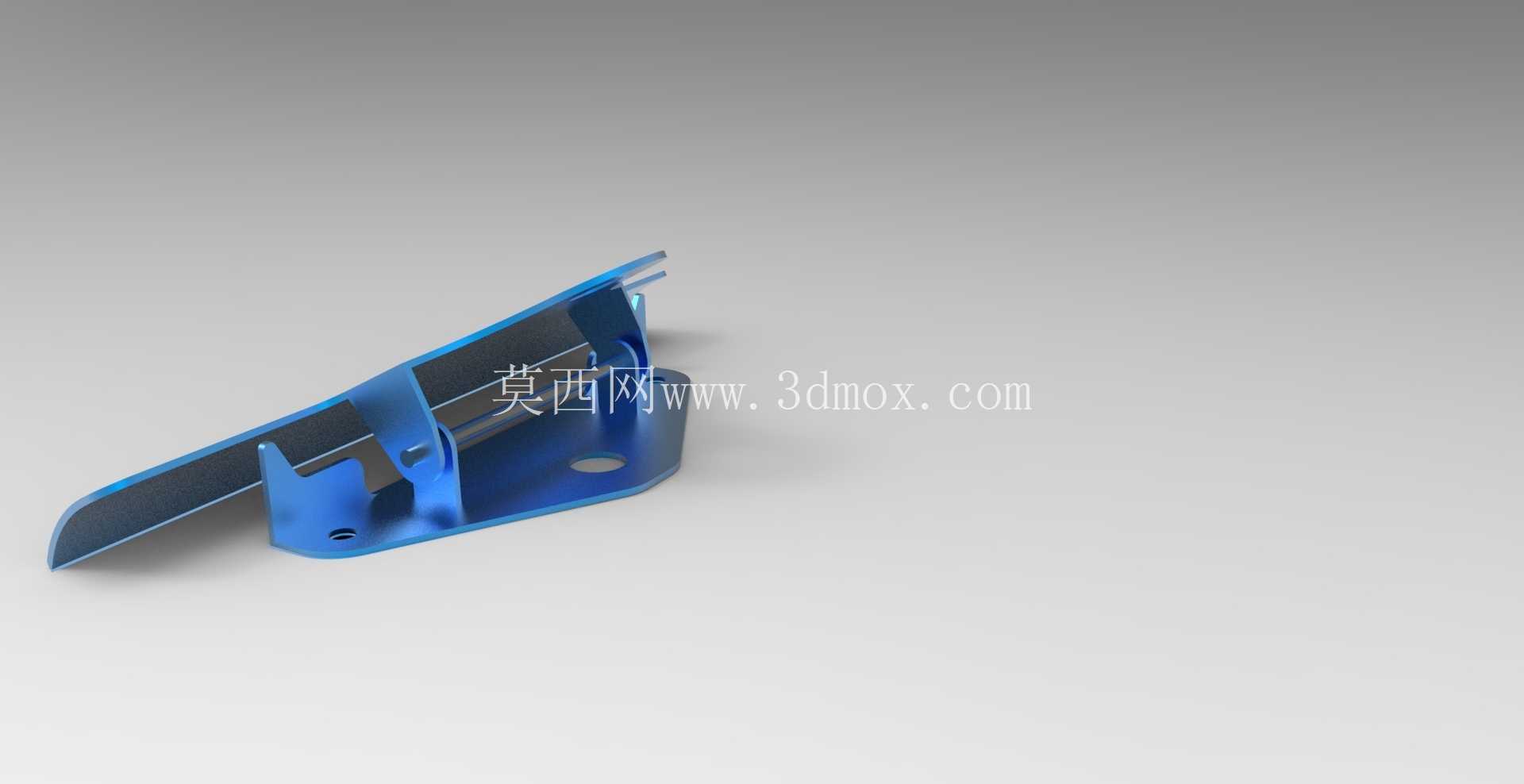

两个夹臂的尾部是按压施力的位置,这里做了向内的卷边处理,一方面是消除钣金的锐边,避免使用的时候割手,另一方面卷边的结构相当于给尾部做了加强筋,按压的时候不会出现夹臂变形的问题。夹持端的两个咬合边,做了轻微的向内收的弧度,当夹子处于闭合状态的时候,两个咬合边是整条线均匀贴合的,不会出现两端翘起来夹不紧的情况,这里的尺寸公差要控制在0.1mm以内,要是公差太大,咬合边错位,夹持力就会大打折扣。

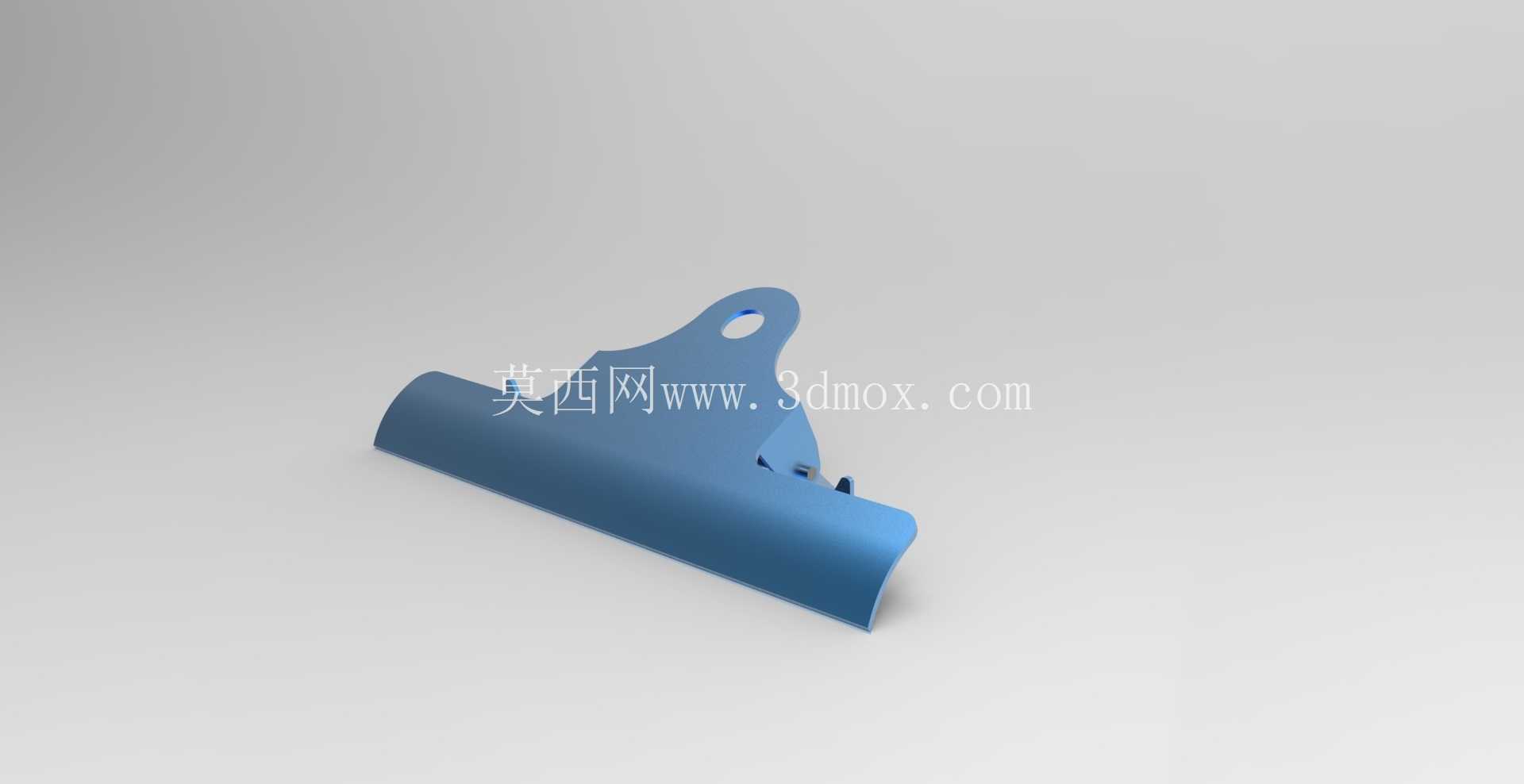

从建模的思路来说,这个零件不能直接用实体拉伸做,要按照实际钣金加工的工序来,先做平板的下料轮廓,然后依次做折弯、卷边、成型的特征,这样做出来的数模可以直接导出展开图,给钣金车间下料用,折弯系数也要按照常用的冷轧钢板的参数来设置,保证展开尺寸的准确性,不会出现折弯后尺寸超差的问题。材质方面常规款用的是65Mn弹簧钢,表面做喷塑处理,就是图里的这种蓝色,喷塑层的厚度控制在0.08-0.12mm,太厚的话会影响铰接位置的活动间隙,开合的时候会卡滞,太薄的话防锈能力不够,用久了容易生锈。
安装边界这块,这个夹子本身是独立的夹持工具,不需要额外的固定安装,但是如果要把它集成到其他办公设备上,比如文件夹板、票据收纳架上,就要注意夹身底部的压合平面的平面度,平面度要控制在0.2mm以内,和安装基板贴合的时候不会出现缝隙,夹纸的时候不会把纸压出折痕。夹身闭合的时候整体厚度是8mm,张开到最大行程的时候总高度是32mm,做配套的收纳结构的时候要预留足够的活动空间,避免开合的时候和周边结构干涉。另外铰接位置的间隙要控制在0.05mm左右,间隙太大的话夹子会松垮,夹纸的时候容易歪,间隙太小的话,喷塑之后就会出现活动不顺畅的问题,甚至张不开。
很多人觉得这种小五金件没有什么设计含量,实际上量产的时候要兼顾成本、手感、耐用性,每一个尺寸、每一个折弯角度都要反复调试,比如簧片的厚度,用0.4mm的65Mn的话,夹持力刚好适合办公用,按压力度在15N左右,成年人用手指按的时候不会觉得费力,要是厚度加到0.5mm,按压力就会到25N以上,按久了手指会疼,厚度降到0.3mm的话,夹持力就不够,夹20页以上的纸就会掉。还有咬合边的粗糙度,不能太光滑,太光滑的话夹光滑的铜版纸的时候容易打滑,也不能太粗糙,太粗糙的话会在纸张上留下压痕,甚至把纸刮破,一般控制在Ra1.6左右就刚好。
