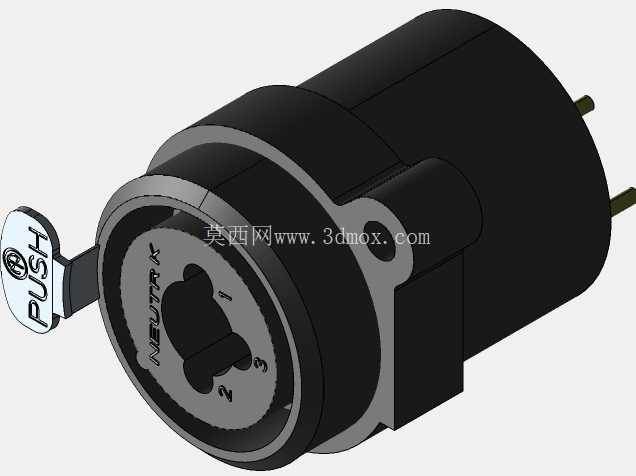

XLR6.25组合音频连接器三维结构

　　在专业音频设备的系统搭建场景里，这类组合连接器的应用覆盖了调音台接口面板、专业功放输入模块、舞台音频接口箱、外置声卡接口单元等多个核心环节，解决了过往单一接口适配性不足的痛点，能够同时兼容卡侬公头插头与6.35mm大三芯、大二芯音频插头的接入需求，无需在设备面板上预留两类独立接口的安装空间，大幅提升了设备面板的空间利用率。从结构设计逻辑来看，该连接器采用同轴嵌套的布局思路，外层为卡侬接口的接触弹片与定位卡槽，内层预留6.35mm插头的插入通道，两类接口的接触端子在内部做了绝缘隔离处理，避免不同接入状态下的信号串扰，保障音频信号传输的稳定性。

　　接口前端的定位槽做了不对称防呆设计，卡侬插头插入时只有对准定位缺口才能顺利接入，避免误插导致的端子变形或接触不良；侧面的安装固定耳预留了标准螺丝孔位，适配行业通用的面板开孔尺寸，安装时仅需在设备面板上开出对应直径的圆形安装孔，通过固定耳上的螺丝即可完成锁紧固定，无需额外设计定制化的安装支架，能够直接适配多数专业音频设备的标准面板厚度。从外形边界来看，连接器主体为圆柱形结构，尾部的接线端预留了足够的焊杯空间，方便工程师进行线缆焊接作业，焊杯之间的绝缘间距满足音频信号传输的安规要求，焊接完成后尾部可配套标准的线缆护套，固定接入的音频线缆，避免线缆拉扯导致的焊盘脱落。

　　接口内部的接触弹片采用弹性铜材做基底，表面做镀镍处理，既保证了插头插入后的接触压力，降低接触电阻，也能提升长期插拔后的耐磨性能，减少氧化导致的信号传输故障。在实际设备选型过程中，这类组合连接器常被用于空间紧凑的便携式音频设备、小型数字调音台以及多通道音频接口上，相比单独布置卡侬接口与6.35mm接口，能够将单路接口占用的面板面积缩减近40%，让设备面板可以布置更多通道的输入输出接口，同时也减少了内部接线的工序复杂度。

　　建模过程中需要重点关注接口内部的同轴度公差，若内层6.35mm通道与外层卡侬定位结构的同轴度偏差超过0.1mm，就会导致6.35mm插头插入时出现卡滞、接触偏位的问题；侧面固定耳的孔位间距需要严格匹配行业安装标准，否则会出现面板安装时孔位不对齐，无法锁紧的情况。另外，接口前端的防尘挡片结构做了扭簧复位设计，在无插头插入时挡片自动闭合，阻挡灰尘进入接口内部，在户外舞台演出这类多尘的使用场景下，能够有效降低接口内部积灰导致的接触不良概率，挡片的开合角度经过设计验证，在卡侬插头与6.35mm插头插入时都能顺利被推开，不会对插头插入造成阻碍。连接器尾部的接线端做了分色标识，对应音频信号的热端、冷端与接地端，方便生产组装时的接线作业，减少接线错误导致的信号相位问题。整体结构的壁厚设计兼顾了结构强度与轻量化需求，外壳主体采用阻燃工程塑料材质，金属接触件与塑料外壳之间的嵌合结构做了防松设计，长期插拔使用后不会出现金属件松动移位的问题，满足专业音频设备上万次插拔的使用寿命要求。
