内径10毫米带屏蔽单列球轴承结构

在小型精密传动结构的设计选型中，内径10mm规格的带屏蔽单列球轴承是应用频次极高的基础回转支撑零件，这类零件的设计合理性直接决定了整套传动机构的运行稳定性与维护周期。从实际应用场景来看，这类小尺寸带屏蔽轴承常出现在小型伺服输出端、精密检测设备的回转工位、小型输送线的从动辊支撑、办公自动化设备的走纸机构、小型电动工具的输出轴支撑等位置，这些场景普遍存在安装空间紧凑、回转精度要求适中、需要阻挡外界粉尘或细小碎屑侵入滚道的需求，带屏蔽罩的结构设计恰好匹配这类工况的使用要求。

从功能特性层面看，单列球轴承本身具备径向承载能力均衡、高速运转下摩擦阻力小的特点，附加的双侧屏蔽罩属于非接触式密封结构，和接触式橡胶密封不同，屏蔽罩不会额外增加轴承运转的摩擦扭矩，不会造成过高的温升，适合中高转速的连续运转场景，同时屏蔽罩和内圈之间保留的微小间隙，既能阻挡粒径较大的金属碎屑、粉尘颗粒进入滚道破坏滚珠和滚道接触面，又不会因为接触摩擦产生额外的功率损耗，在不需要严格防油防水、但有基础防尘需求的工况下，这类结构的轴承性价比远高于带接触式密封的型号。

在设计思路上，这款轴承的结构完全遵循深沟球轴承的经典设计逻辑，内圈的内径尺寸严格控制在10mm的公称尺寸，公差范围符合普通级精度轴承的配合要求，可直接与对应公差带的光轴实现过渡配合，不需要额外的定位套结构就能完成轴向的基础定位。外圈的外径尺寸按照标准深沟球轴承的尺寸系列匹配，安装时可直接嵌入对应规格的轴承座孔内，屏蔽罩采用冲压金属薄板成型，通过卡扣结构固定在外圈的密封槽内，不需要额外的粘接或者紧固件固定，装配工艺简单，适合批量自动化装配。滚道的曲率设计经过优化，滚珠和内外圈滚道的接触角保持在零位附近，保证纯径向承载的同时，可以承受一定数值的双向轴向载荷，能够应对实际安装中少量的轴系窜动问题，避免因为安装对中误差造成的轴承卡滞。

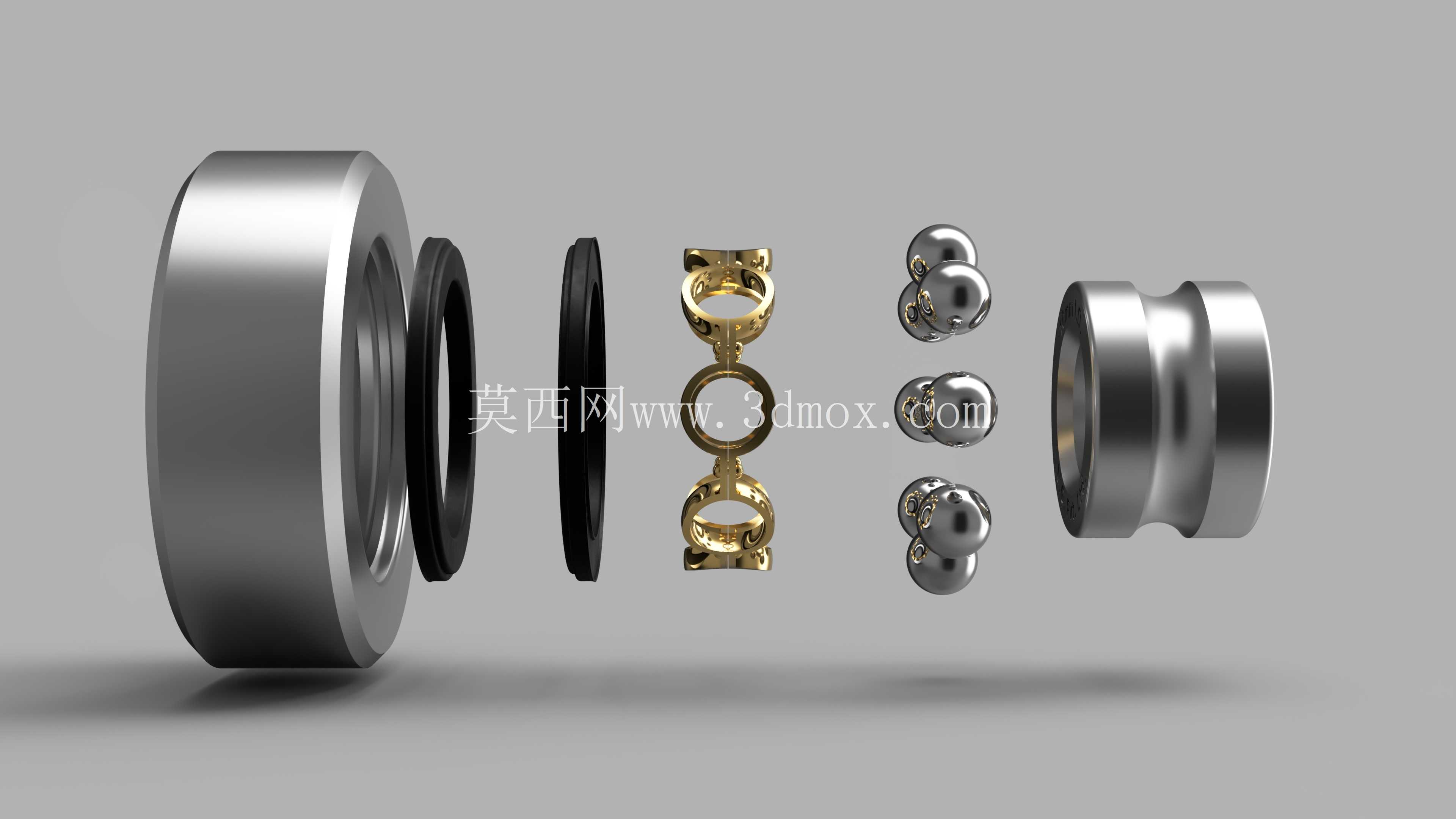

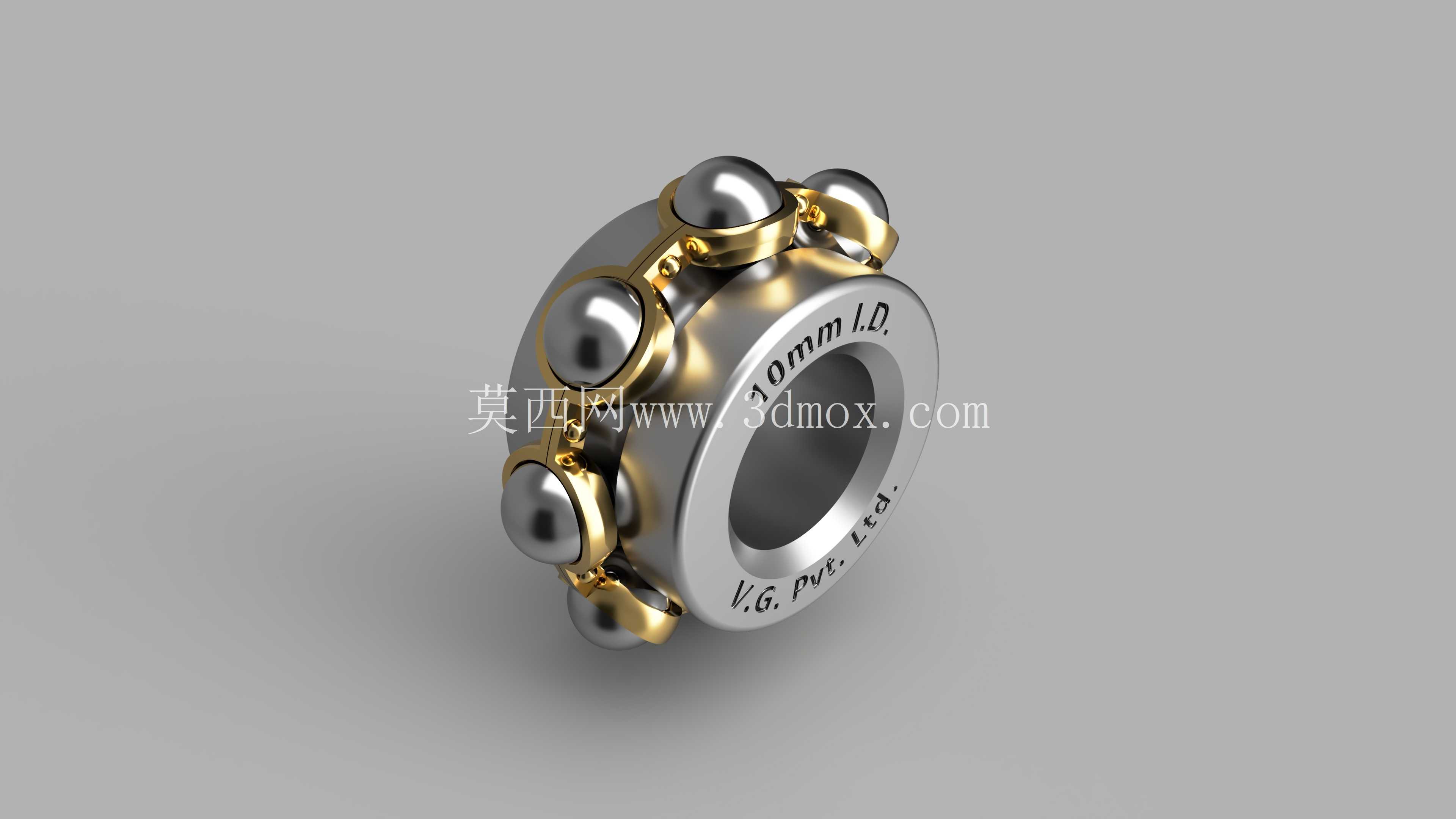

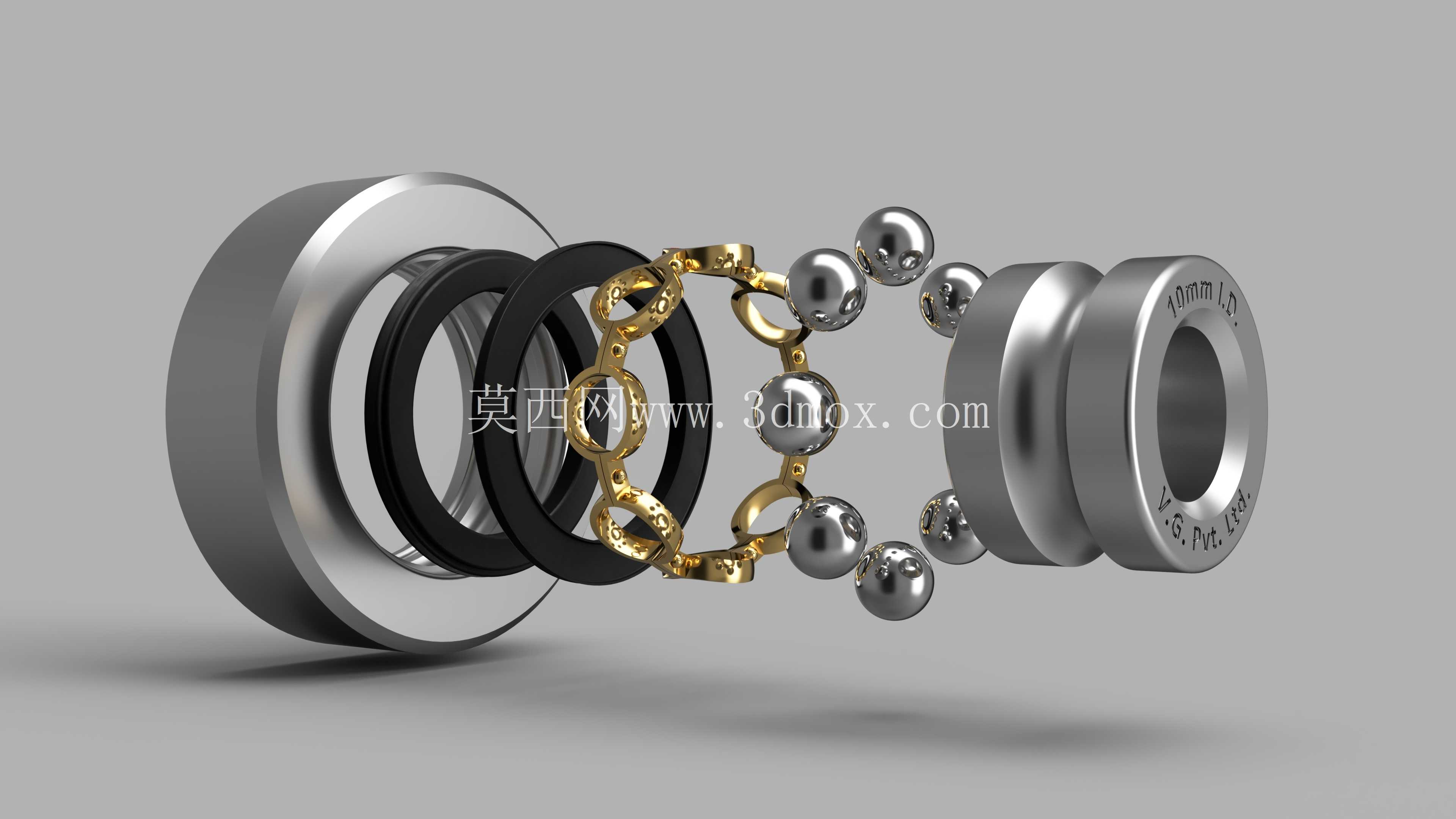

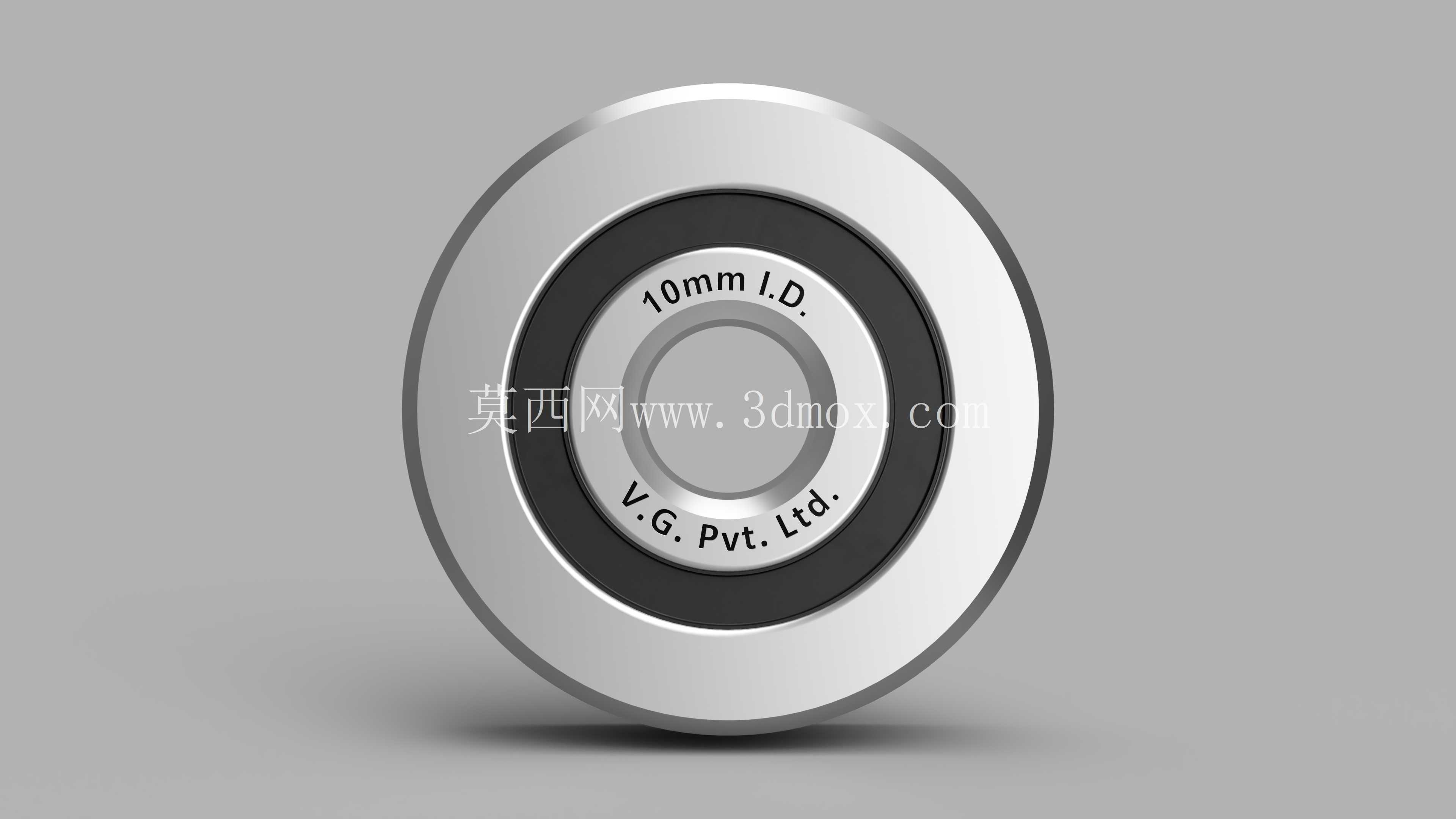

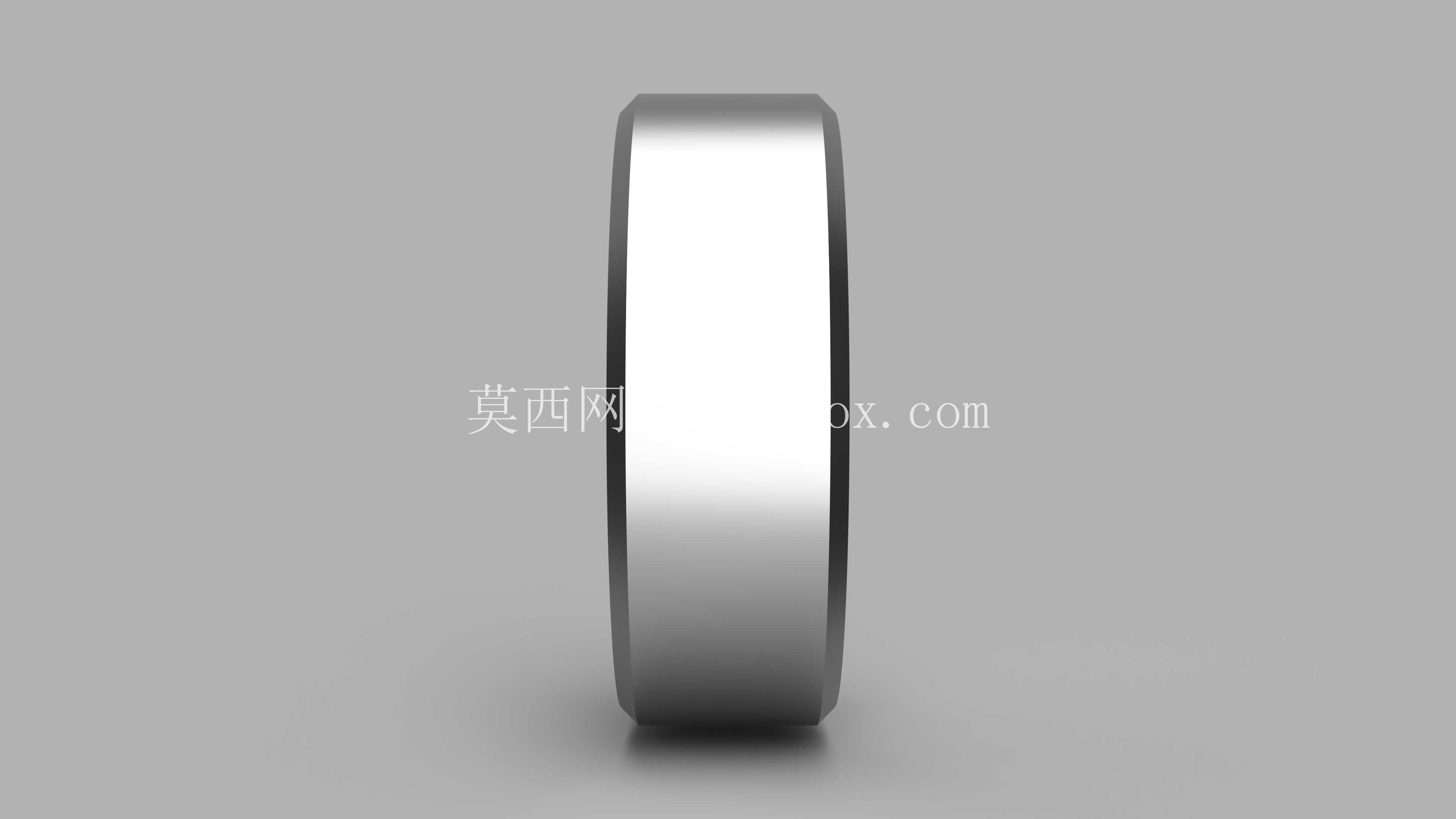

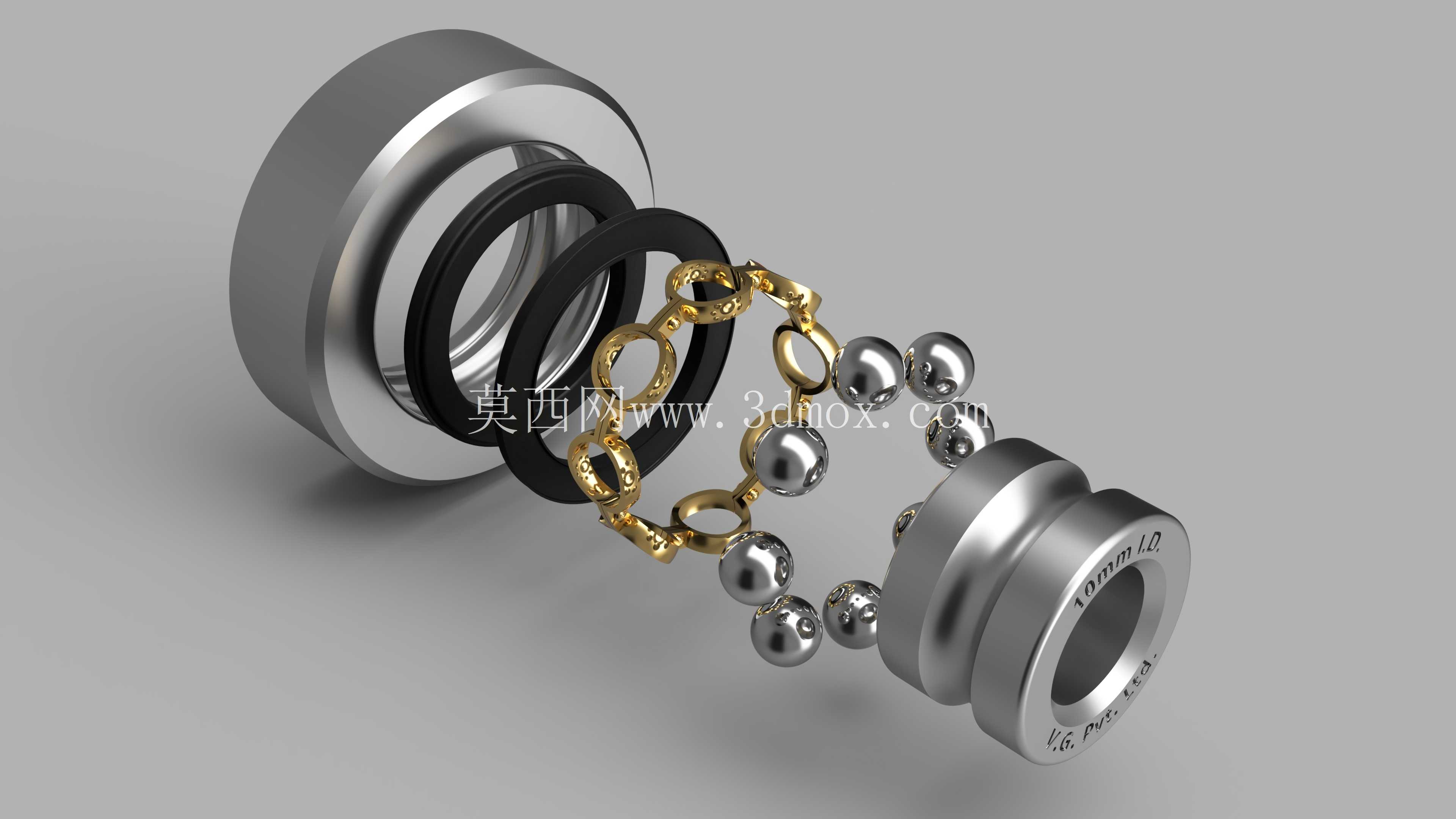

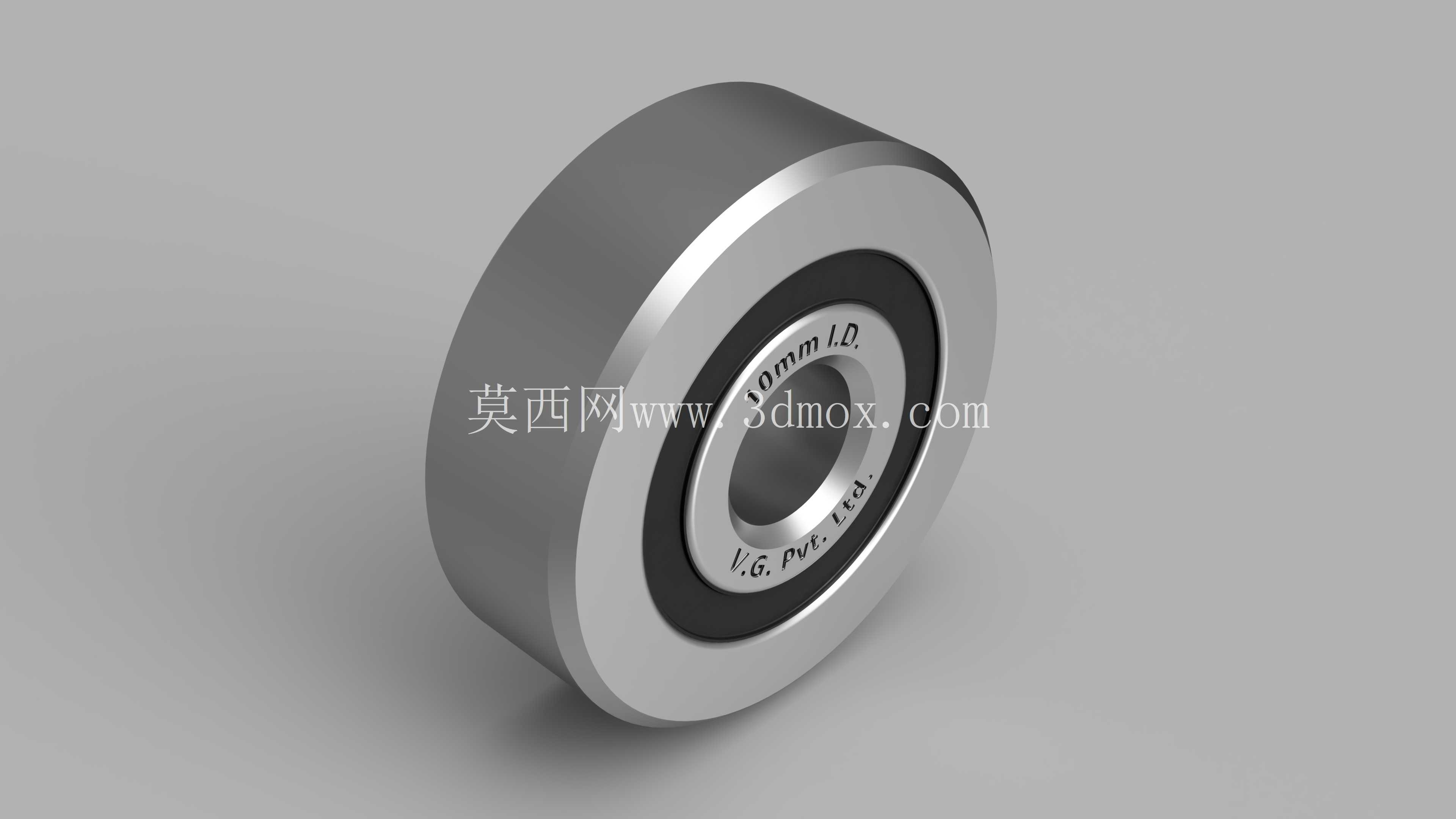

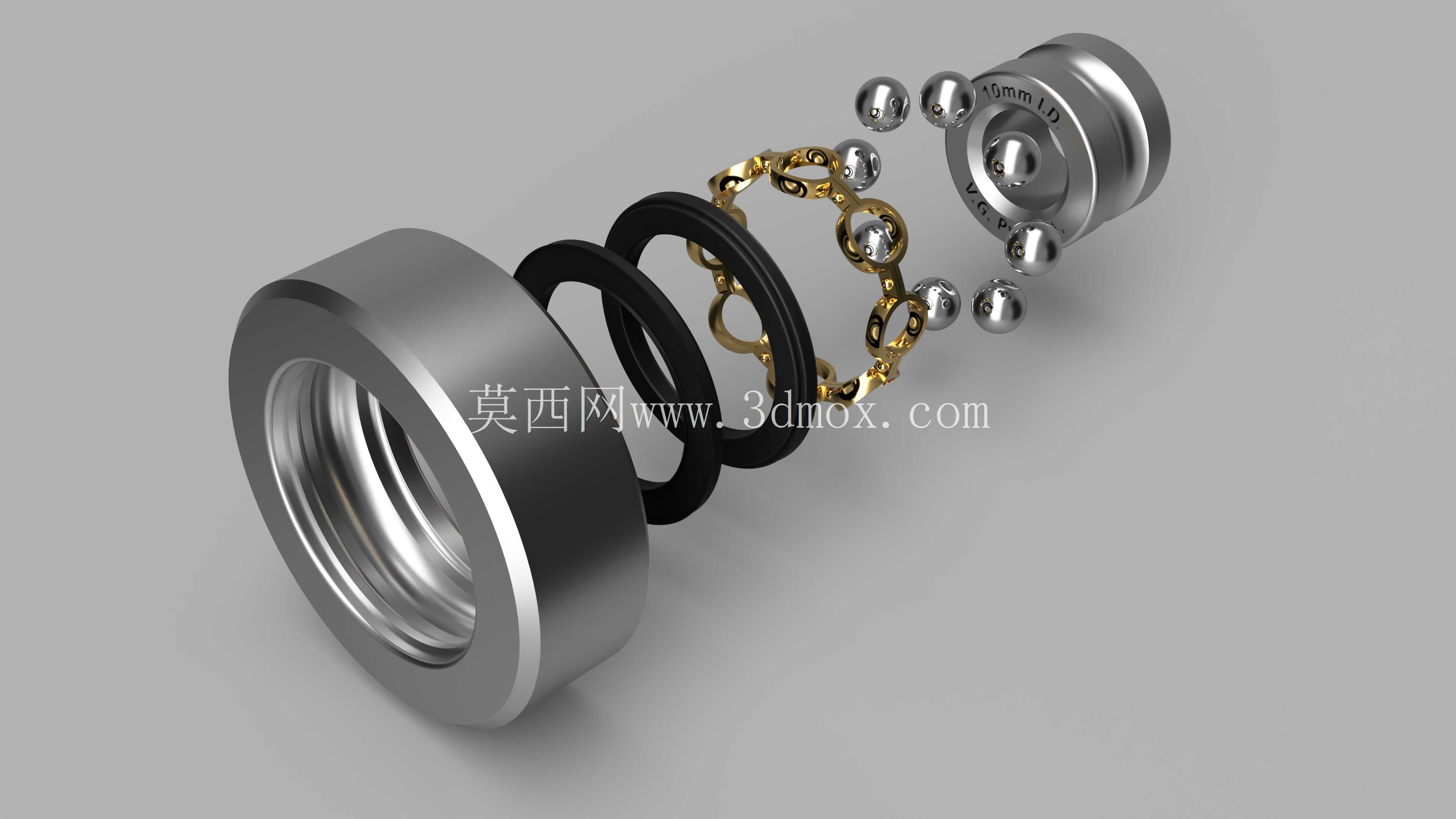

从安装边界来看，这款轴承的轴向宽度符合对应尺寸系列的标准值，设计安装位时只需要在轴上加工出对应的轴肩，轴承座内加工出匹配的座孔台阶，就能完成轴承的轴向限位，不需要额外设计挡圈或者压盖结构，能最大程度压缩安装空间。需要注意的是，因为屏蔽罩属于非接触结构，安装时不能让轴肩或者座孔台阶摩擦到屏蔽罩的端面，否则会造成屏蔽罩变形脱落，甚至卡滞滚珠造成轴承抱死。在三维建模过程中，这款模型还原了轴承的所有细节特征，包括内圈的引导倒角、外圈的密封槽、屏蔽罩的冲压边缘、保持架的兜孔结构，滚珠的排布完全符合实际轴承的钢球数量和分布规律，在做装配干涉检查、机构运动仿真时，可以直接调用该模型完成虚拟装配，不需要再对模型进行细节修补，能够有效缩短结构设计阶段的建模周期。在实际选型替换时，只要安装尺寸、载荷等级、转速要求匹配，这款轴承可以直接替换同规格的开式单列球轴承，不需要修改周边的安装结构，升级防尘能力的同时不会带来额外的改造成本，对于现有设备的维护升级也十分友好。在一些对噪音控制有要求的场景下，带屏蔽罩的结构还能在一定程度上阻挡轴承运转时的润滑脂飞溅，同时减少滚珠滚动产生的噪音向外传递，提升整套设备的运行质感。
