头戴式主动降噪音频播放设备结构设计

　　耳罩部分采用椭圆形的腔体结构，区别于正圆形耳罩，椭圆轮廓更贴合人耳耳廓的自然形态，能够完整包裹大部分用户的耳廓，减少耳罩对耳廓的直接压迫，同时耳罩的密封泡棉采用慢回弹记忆材质，表面覆有透气亲肤的柔性层，既能够保证腔体和头部之间的声学密封效果，减少外部环境噪音的漏入，又能避免长时间佩戴出现闷热出汗的问题。从功能结构来看，这款设备的降噪设计分为被动声学密封和主动降噪腔体配合两个部分，耳罩的外壳采用双层壳体结构，内外层之间预留了2mm左右的空气隔层，能够有效阻隔中高频段的环境噪音，内层壳体上预留了降噪麦克风的安装位，安装位置避开了扬声器单元的正面声学区，减少扬声器发声对麦克风拾音的干扰，保证主动降噪系统能够准确采集外部环境噪音，输出反向声波实现抵消效果。这款头戴式降噪音频设备的结构设计，首先围绕长时间佩戴的人机工程需求展开，头梁部分采用弧形渐变曲率设计，整体跨度适配多数成年用户的头围范围，内侧填充的缓冲层做了梯度密度处理，靠近头顶中央区域的填充层硬度更低，两侧与耳罩衔接的位置适当提升支撑硬度，避免长时间佩戴出现头顶压痕或者两侧夹头的问题。头梁外侧的壳体采用薄壁曲面结构，壁厚控制在1.8mm到2.2mm之间，既保证整体结构强度，又能控制整机重量，避免头重脚轻的佩戴感受。

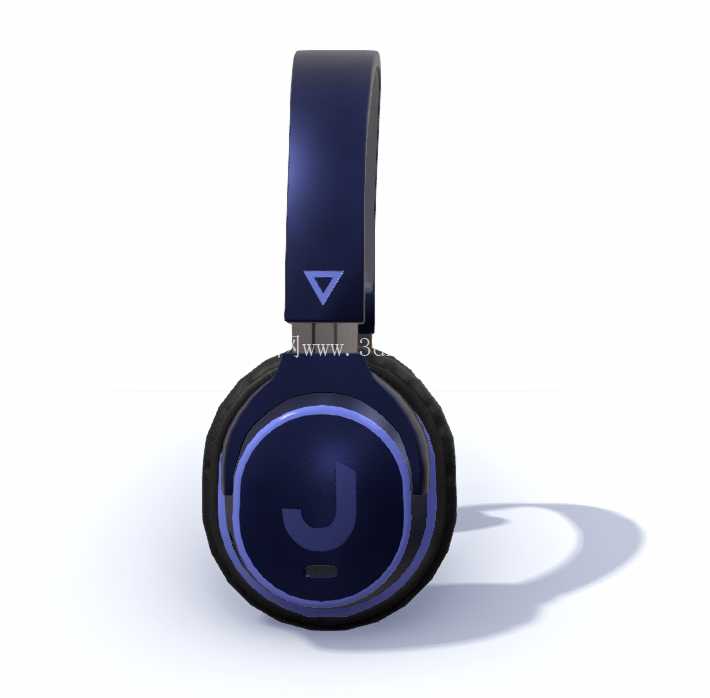

　　扬声器单元采用倾斜安装设计，单元发声面并非正对耳道，而是根据人耳佩戴后的角度做了8度左右的倾斜，让声波能够更平顺地传入耳道，减少高频声波的折射损失，提升听感的自然度。左右耳罩和头梁的衔接位置采用了可伸缩的调节结构，伸缩滑轨采用金属嵌件和塑料壳体结合的设计，金属滑轨部分提供足够的结构强度和阻尼感，调节档位清晰，不会出现佩戴过程中滑动松脱的问题，同时衔接位置预留了走线空间，头梁内部的连接导线通过伸缩结构的中空位置引入耳罩内部，避免导线外露拉扯出现断裂问题。左侧耳罩的壳体上预留了功能按键和接口的安装位，按键的凸起高度控制在1.2mm，按压力度设置在1.8N到2.5N之间，既能够保证盲操作时的触感反馈，又不会因为凸起过高容易出现误触。

　　接口位置做了下沉式设计，插头插入后不会突出壳体过多，避免佩戴过程中拉扯线材导致接口松动。从安装边界来看，耳罩的旋转结构支持前后15度、上下12度的角度自适应调整，能够适配不同用户的耳位高度和侧脸角度，保证不同头型、不同佩戴习惯的用户都能获得均匀的耳罩压力，避免局部漏音影响降噪效果。头梁的伸缩调节行程单侧达到35mm，双侧总调节行程70mm，能够覆盖从青少年到成年大头围用户的佩戴需求。内部腔体的走线做了分区域固定设计，扬声器导线、麦克风导线、功能按键导线分别通过线卡固定在壳体内侧的筋位上，避免组装或者使用过程中线材移位碰到振膜产生异响。电池仓设计在右侧耳罩的内部，位置靠近耳罩后侧，能够平衡左右耳罩的重量，避免单侧过重导致佩戴歪斜。

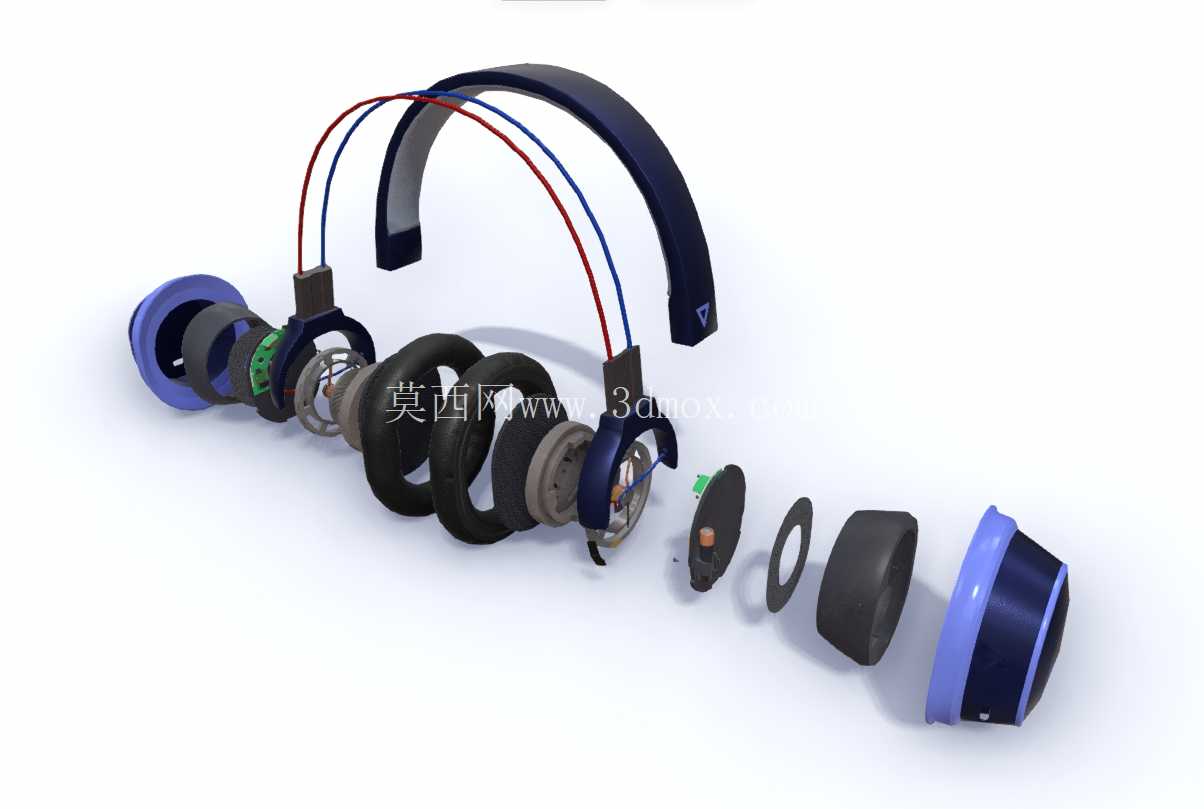

　　壳体的合模线设置在耳罩侧面的非接触位置，合模错位量控制在0.1mm以内，避免合模线凸起接触皮肤产生不适感。整体结构的装配采用卡扣加少量螺丝的固定方式，卡扣分布在壳体的周圈，保证壳体结合的紧密性，螺丝位置隐藏在耳罩泡棉和头梁缓冲垫的下方，不影响外观的整体性，同时也方便后期的拆解维修。在声学结构的设计上，耳罩内部的扬声器单元后方预留了合适的后腔容积，后腔内部贴附了阻尼吸音材料，能够吸收扬声器向后辐射的声波，减少腔体内的驻波反射，提升低频的下潜深度和清晰度，同时避免腔体内部的声波反射影响主动降噪的效果。降噪麦克风的拾音孔外侧做了防风倒角设计，减少户外使用时气流摩擦产生的风噪，提升移动场景下的降噪表现。
