预装PEM螺母的通用钣金安装固定支架

这款预装PEM螺母的钣金支架，是面向客户定制化设备装配需求开发的通用型固定构件，在通讯终端组装、小型工业电子设备集成、桌面级仪器内部构件固定场景中都能适配使用，核心作用是为设备内部的功能模块提供稳定的安装基准，同时通过自带的压铆螺母省去现场攻丝、焊接螺母的工序，大幅提升装配线的作业效率。

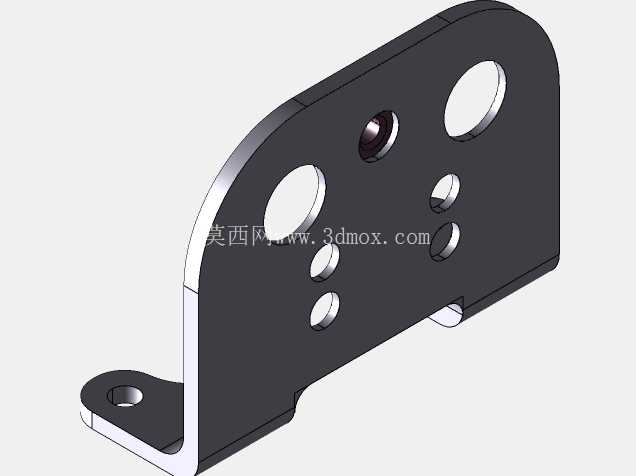

从实际使用的工况来看，这类支架往往安装在设备壳体与内部功能模块之间，既要承担模块的静态承重，也要耐受设备运行过程中产生的小幅振动，避免长期使用后出现连接松动、模块移位的问题。设计阶段首先确定了支架的L型弯折主体结构，底部两个带安装孔的支脚直接贴合设备壳体的安装基面，通过螺栓穿过支脚的沉孔完成支架与基体的固定，支脚的轮廓做了圆弧过渡处理，既避免钣金锐边划伤装配人员，也能减少弯折处的应力集中，提升支架整体的结构强度。

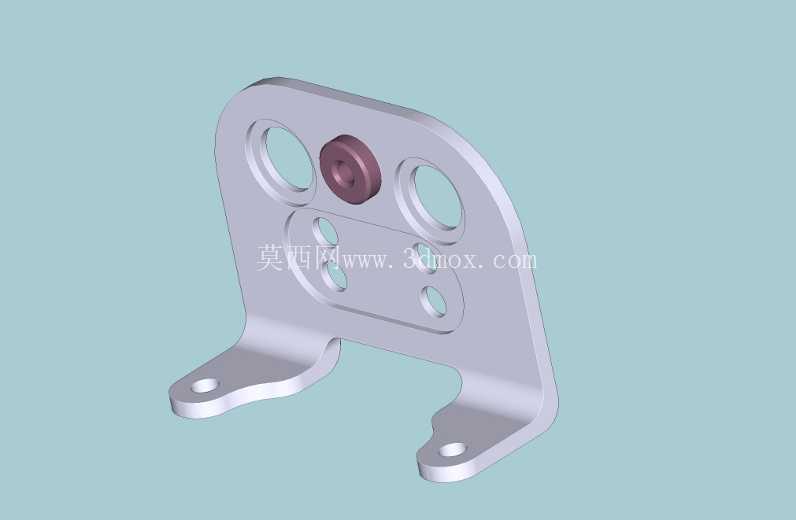

支架的立面安装板上设置了多组不同孔径的过孔与定位孔，对应不同规格功能模块的安装需求，其中压装的PEM螺母选用了标准规格的压铆件，在钣金下料完成后通过压铆工艺直接固定在板件上，相比焊接螺母，压铆螺母不会破坏钣金表面的防腐镀层，连接强度更稳定，也不会出现焊接飞溅、焊渣残留影响装配精度的问题。立面的过孔排布经过反复校核，既保证不同安装位的操作空间足够，让装配时的螺丝刀、套筒工具能顺利伸入拧紧螺栓，也避免孔位过于密集导致板件局部强度不足。

从安装边界来看，支架的整体弯折角度严格控制为90度，两个支脚的安装孔中心距与设备壳体上的预装螺柱位置完全匹配，立面安装板的平面度控制在0.1mm以内，保证安装后的功能模块不会出现倾斜偏移。板件的厚度选用了常规钣金加工常用的板材规格，既满足承重需求，也不会过度占用设备内部的安装空间，板件边缘全部做了去毛刺处理，所有安装孔的孔位公差控制在±0.05mm，保证装配时的互换性，不需要现场二次修配。

设计过程中也充分考虑了钣金加工的工艺性，整个支架采用单块板材下料后弯折成型，不需要额外焊接拼接构件，减少加工工序的同时也避免拼接带来的尺寸误差。压铆螺母的安装位置距离板件边缘的尺寸满足压铆工艺的最小边距要求，避免压铆时出现板件变形、螺母压装不牢的问题。立面的减重孔在不影响结构强度的前提下去除了多余的板材重量，同时也能为安装在支架上的功能模块提供一定的散热空间，避免模块运行时的热量在支架处积聚。

在实际装配场景中，这类通用支架不需要针对单一型号的设备做定制修改，只要安装孔位匹配，就能适配不同功能模块的固定需求，对于小批量多品种的设备组装场景来说，能大幅减少定制支架的开模、加工成本，也能降低装配线的物料管理难度。支架表面做了常规的防锈处理，能适应普通工业环境下的使用需求，不会因为长期使用出现锈蚀导致连接失效的问题。
