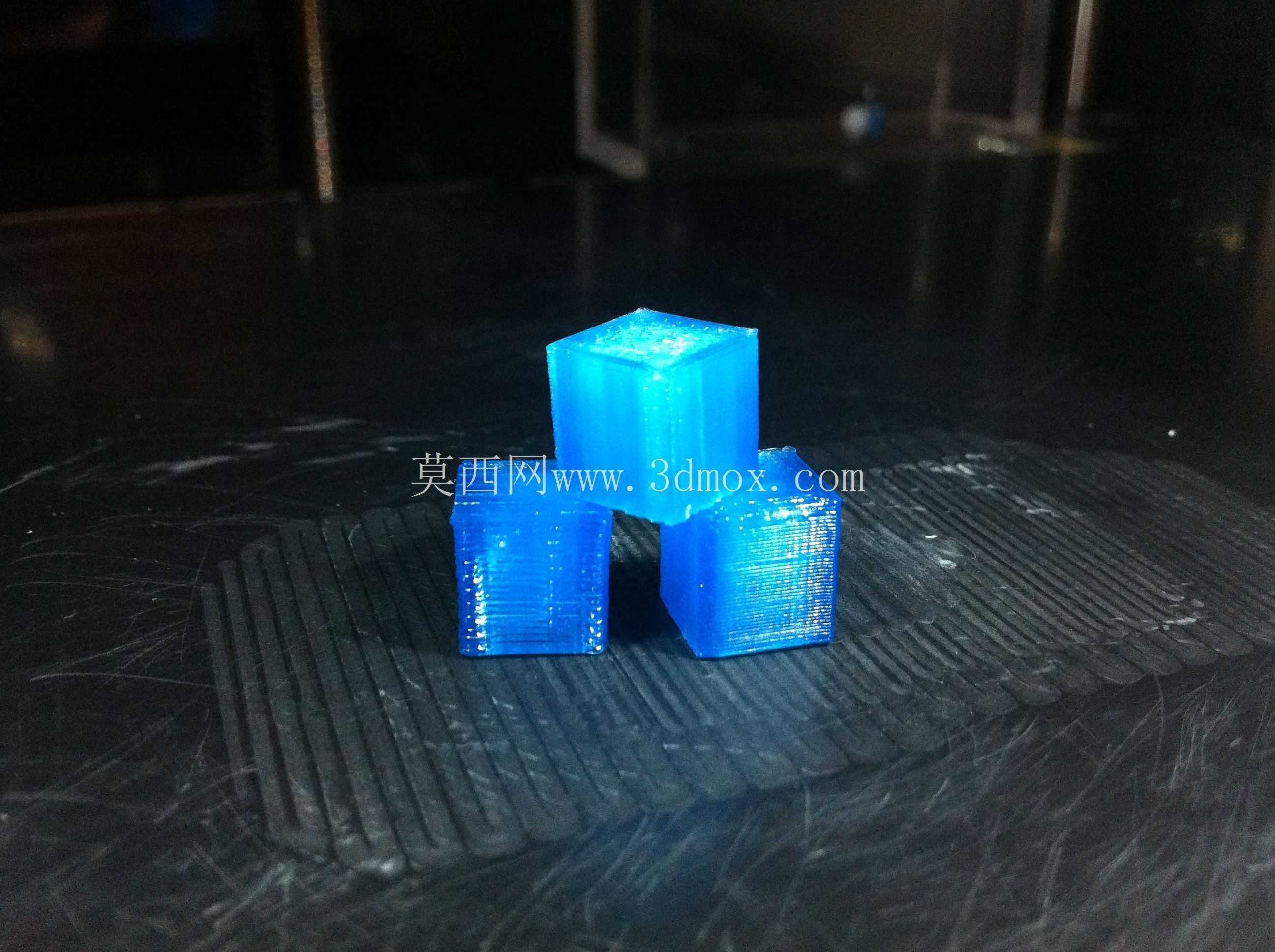

10mm边长1毫升容积标准立方校验块

　　做增材制造相关工作的工程师，手头都少不了几个标准校验件，这个10mm边长的立方体就是其中实用性极强的一款。很多人刚接触3D打印或者对接新的加工供应端时，总容易陷入参数对不上、成品尺寸偏差、容积误差超标的问题，靠肉眼或者经验判断往往会出纰漏，用这种定容定尺寸的标准块做验证，能把很多隐性问题直接暴露出来。从设计逻辑上看，这个立方体没有做任何多余的倒角、镂空或者装饰结构，六个面都是绝对平整的平面，相邻面的垂直度严格控制在机械加工公差允许范围内，边长统一为10mm，按照正立方体容积公式计算，内部实心状态下对应的净容积刚好是1mL，没有任何冗余结构带来的尺寸干扰。

　　实际使用场景里，首先可以用来校验3D打印机的成型精度：打印完成后用千分尺分别测量X、Y、Z三个轴向的边长，就能直接看出设备在不同进给方向上的尺寸偏差，比如Z轴如果因为步进电机步距角校准不准出现层厚累积误差，测量值就会和标称10mm有明显差值，XY方向如果皮带张紧度不合适，也会出现边长超差或者面与面不垂直的问题。其次可以用来校验打印件的容积一致性，很多做微流控、小型储液腔或者定量容器打印的场景，对容积精度要求很高，用这个标准块打印后做排水法测体积，就能快速验证当前打印参数下，壁厚设置、填充密度、材料收缩率对最终容积的影响，不用直接打印成品再反复试错，能节省大量的材料和时间成本。另外在对接不同的快速成型加工供应端时，先让对方打印这个标准块，测量其尺寸精度、表面质量、容积误差，就能快速判断对方的设备状态、工艺水平是否能满足自己的加工要求，避免把正式产品发过去加工后才发现精度不达标，造成工期和成本的浪费。自己调试设备参数的时候，比如更换了新的喷嘴、调整了打印温度、换了不同牌号的打印材料，都可以先打一个这个立方块，通过测量尺寸偏差、观察表面层纹、称重计算密度，快速把参数调整到合适的区间，比打印复杂测试件效率高很多。这个立方体的安装和使用没有特殊边界要求，打印时只需要保证底面和打印平台完全贴合，不需要额外添加支撑，因为所有面都是垂直或者水平结构，不会出现悬垂结构带来的打印缺陷，打印完成后不需要做额外的后处理，去除底面的 raft 或者 brim 之后就可以直接用于测量校验。从结构设计的角度看，这种极简的标准件反而最考验建模的严谨性，建模时必须严格保证三个方向的尺寸完全一致，所有相邻面的垂直公差、对面的平行公差都要控制在建模精度范围内，不能出现建模时的尺寸偏差，否则就失去了作为标准校验块的意义。

　　很多工程师在日常工作中会忽略这种简单标准件的作用，总觉得要做复杂的测试模型才能验证设备性能，但实际上这种定尺寸定容积的简单立方体，反而能最直接地反映设备最核心的成型精度问题，因为复杂结构的误差往往是多因素耦合的，很难快速定位问题来源，而简单立方体的误差来源非常单一，哪个方向尺寸不对，就对应调整哪个方向的参数，排查问题的效率极高。比如打印出来的立方体X方向尺寸偏小，就可以检查X轴的皮带是否过松、步进电机的电流是否合适、挤出量是否不足；如果Z方向尺寸偏大，就可以检查Z轴的步距参数设置是否正确、层厚设置是否和实际运动匹配；如果三个方向尺寸都有统一比例的偏差，那就可以直接调整设备的步进电机脉冲当量，一次性把尺寸校准到位。

　　除了尺寸校验，这个立方块还可以用来测试不同材料的收缩率，比如打印PLA、ABS、PETG等不同材料时，同样的建模尺寸，打印出来的实际尺寸会因为材料冷却收缩出现不同的偏差，通过打印这个标准块测量实际尺寸，就能计算出对应材料的收缩率，在后续建模时提前把收缩补偿量加进去，保证最终成品的尺寸符合设计要求。在做表面质量测试的时候，立方体的四个垂直面可以分别对应不同的打印朝向，用来观察不同朝向的表面层纹、打印质量差异，顶面可以用来测试顶面填充的平整度、是否会出现填充缝隙或者鼓包，底面可以用来测试平台粘附效果、第一层打印的平整程度，一个简单的立方体就能覆盖大部分3D打印核心参数的校验需求，实用性远高于很多造型复杂但针对性不强的测试模型。
