带开关六孔墙壁电源插座面板结构

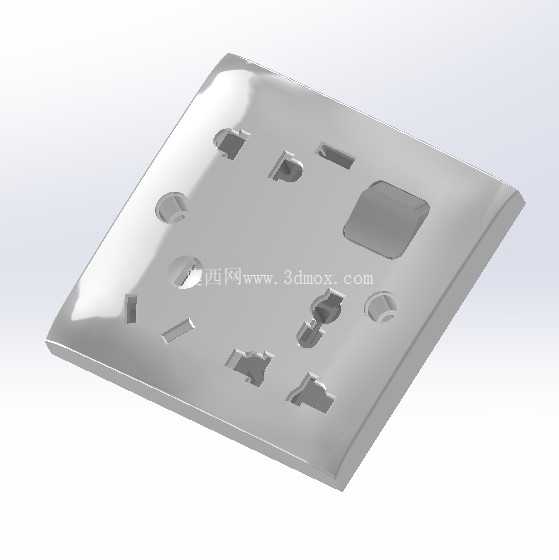

　　日常民用建筑、工业厂房的低压配电末端，墙壁插座是取电环节最常用的终端部件，这款带独立开关的六孔插座面板，主要适配86型标准暗装底盒的安装场景，可同时满足两到三个用电设备的取电需求，自带的开关可直接控制对应回路的通断，无需频繁插拔插头，既减少插头插套的磨损，也能降低待机能耗，适合家庭客厅、卧室、办公工位、车间操作位等需要多设备取电的点位使用。从结构设计来看，面板整体采用弧面过渡的方正造型，边缘做了小圆弧倒角处理，既避免安装后边缘割手，也能减少积灰死角，日常清洁时抹布可以顺畅擦过边缘缝隙。

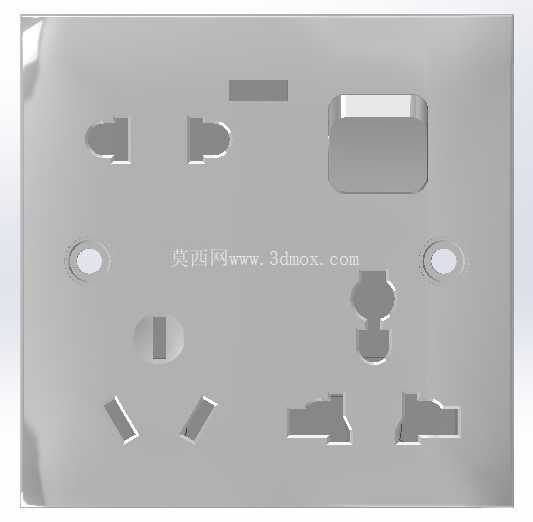

　　面板上的开关按键设置在单侧位置，按键行程控制在合理范围，按动时的反馈清晰，不会出现卡滞或者虚位的情况，开关内部的触点结构预留了足够的载流空间，可承载常规10A额定电流下的通断需求，满足普通家用电器、小型工业电动工具的使用要求。六个插孔的布局做了错位优化，避免相邻插头插入时出现互相干涉的情况，两孔和三孔插套的位置间距经过反复调整，即使同时插入三个较大尺寸的电源插头，也不会出现插头挤占相邻插孔空间的问题。插套的位置对应内部的铜件安装位，建模时严格按照国标插孔的尺寸公差要求设置，插孔的保护门结构预留了安装空间，单孔插入时保护门不会被顶开，只有零火两孔同时受力时才会导通，可避免儿童误触异物导致的触电风险。

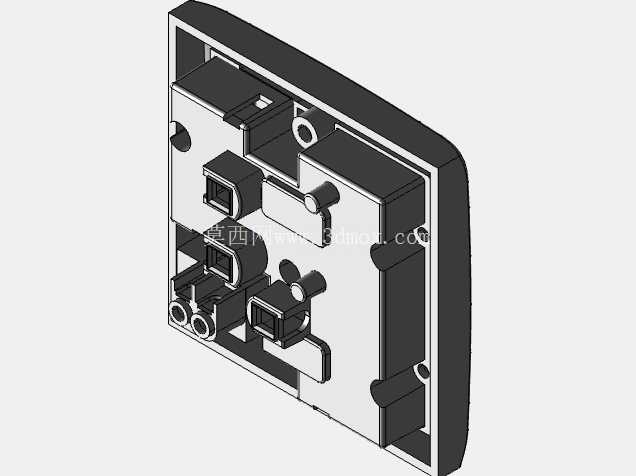

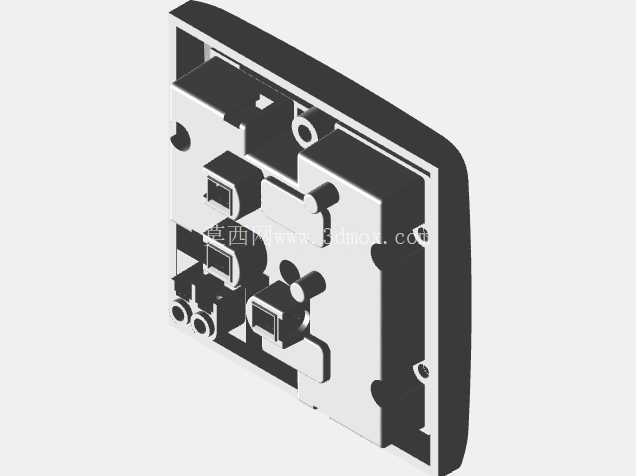

　　面板背面的安装螺丝孔位完全匹配标准86底盒的孔距，安装时不需要额外对底盒进行改造，直接用配套的沉头螺丝即可完成固定，螺丝孔周边做了加厚的加强筋结构，拧紧螺丝时不会出现面板开裂的情况，安装后面板与墙面的贴合缝隙控制在0.5mm以内，不会出现明显的翘边。面板上的安装孔和插套开孔的位置公差控制在±0.1mm范围内，和内部功能件组装时不会出现错位，装配后各个按键和插孔的位置对齐度良好，不会出现按键偏斜、插孔露边的问题。建模过程中对面板的壁厚做了均匀化处理，整体壁厚保持在2mm左右，既满足注塑成型时的熔体流动要求，避免出现缩痕、缺胶等成型缺陷，也能保证面板的结构强度，日常使用中受到轻微碰撞不会出现碎裂变形。

　　插套部分的模型还原了铜件的折弯角度和接触弹片的结构，弹片的张开角度和夹紧力经过模拟验证，插头插入时的插拔力控制在合适范围，既不会因为过松导致接触不良打火，也不会因为过紧导致插拔困难。开关部分的传动结构做了简化还原，按键按动时的摆动轨迹和实际产品一致，可用于产品展示动画、电工布线模拟、家装效果渲染等场景，也可以作为结构设计新手学习低压电器结构的参考模型，在进行电气布线三维仿真时，可直接将该模型导入场景中，匹配墙面的安装位置，直观展示插座的布局点位，检查插座和周边家具、设备的位置是否存在干涉，提前调整安装点位，避免施工完成后出现插座被遮挡的问题。在进行产品改良设计时，该模型的基础曲面和安装结构可以直接复用，只需要调整插孔布局或者面板外观造型即可快速衍生新的设计方案，减少重复建模的工作量。模型的几何面做了简化处理，没有多余的碎面，导入各类三维软件时不会出现破面或者特征丢失的问题，可直接用于渲染出图，金属质感的面板材质参数可直接匹配渲染器的材质设置，快速生成逼真的产品展示效果。
