高细节百事可乐小瓶装饮料瓶三维建模

在快消品包装设计、终端陈列道具开发、广告视觉物料制作的实际项目中，饮料瓶的三维建模精度直接决定了最终渲染效果、打样适配度以及场景融合度，这款小容量碳酸饮料瓶的建模工作，是我在承接快消品牌视觉项目时，针对桌面陈列场景、电商产品主图渲染需求完成的结构还原工作。

从实际应用场景来看，这类小瓶装碳酸饮料的三维模型，首先服务于品牌方的电商详情页制作——不需要实物打样就能完成不同光线、不同陈列角度的产品图输出，尤其是搭配周边小道具做场景化渲染时，精准的瓶身结构能避免渲染时出现光影穿模、比例失调的问题；其次是线下终端的陈列架设计验证，在做便利店端架、收银台小陈列架的结构设计时，需要把瓶身模型导入装配环境，核对层板间距、护栏高度、取货空间是否符合人体工程学要求，避免出现架子做好后瓶子放不进去、或者取货时容易倾倒的问题；另外在广告动态视频制作中，带完整纹理细节的瓶身模型可以直接绑定材质做流体动画、开盖动画，不需要再重新拓扑结构，能大幅缩短后期制作周期。

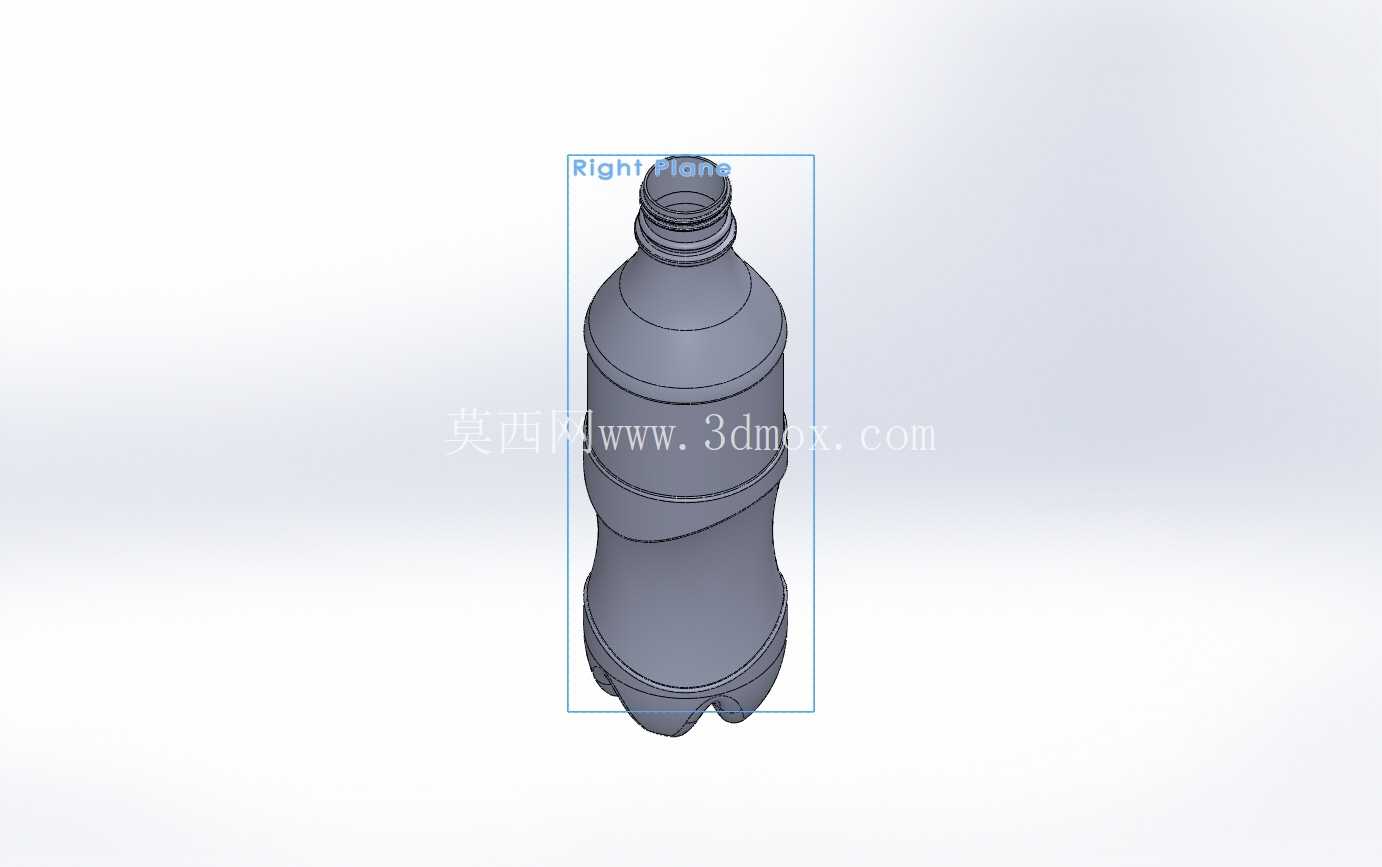

建模过程中我最先敲定的是瓶身的安装与摆放边界参数：这类小瓶装碳酸饮料的总高度控制在180mm左右，瓶身最大直径处在标签粘贴区域，约65mm，瓶底的花瓣型支撑结构直径约60mm，摆放时的支撑边界完全落在直径62mm的圆形区域内，做陈列架设计时，单个瓶位的预留空间只要做到70mm见方，就能保证摆放、取货时不会和相邻瓶体发生剐蹭；瓶身的瓶口采用标准的28mm碳酸饮料瓶口结构，和通用的小容量塑料瓶盖完全适配，如果后续要做瓶盖搭配、瓶口封膜的建模，不需要再调整瓶口尺寸，直接调用标准件库的瓶盖模型就能完成装配。

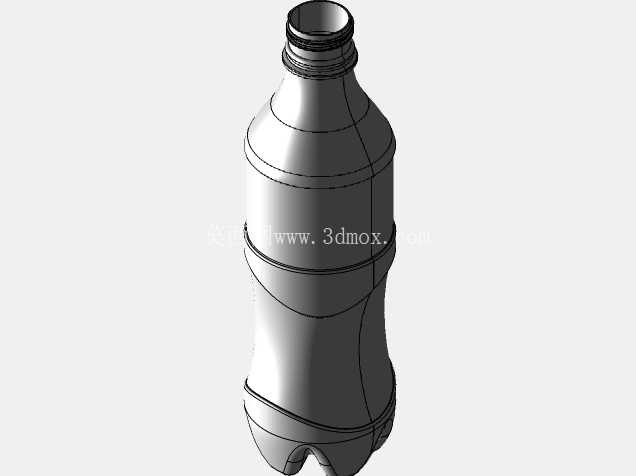

结构设计还原上，我没有只做光滑的瓶身曲面，而是把实际生产中的结构细节全部做了出来：瓶底的五瓣式凹陷支撑结构，每个花瓣的弧度、加强筋的凸起高度都和实物保持一致，这个结构一方面是为了增强瓶底的承压能力——碳酸饮料内部有气压，平底结构容易出现鼓底导致摆放不稳，花瓣型的加强筋能把内部压力均匀分散到五个支撑点上，哪怕满瓶状态下长期摆放，瓶底也不会出现形变；另一方面是生产过程中的脱模需求，花瓣结构的脱模斜度控制在1.5度，和实际吹塑工艺的脱模角度匹配，如果要做吹塑模具的设计验证，这个模型可以直接导入模具模块分模。瓶身中部的标签区域做了0.2mm的内凹处理，实际生产中这个内凹结构是为了固定热缩标签的位置，避免标签在运输过程中出现上下滑移，建模时我特意把标签区域的上下边缘做了微小的凸起限位，还原了真实瓶身的结构细节。瓶身上的品牌logo区域，不是简单的贴图处理，而是做了0.15mm的凸起浮雕效果，真实的饮料瓶在吹塑过程中，logo区域是模具上的蚀刻纹路，成型后会有轻微的凸起，摸上去有明显的触感，这个细节在做近距离特写渲染时，能让材质的真实感提升一个档次，不会出现贴图浮在表面的塑料感。

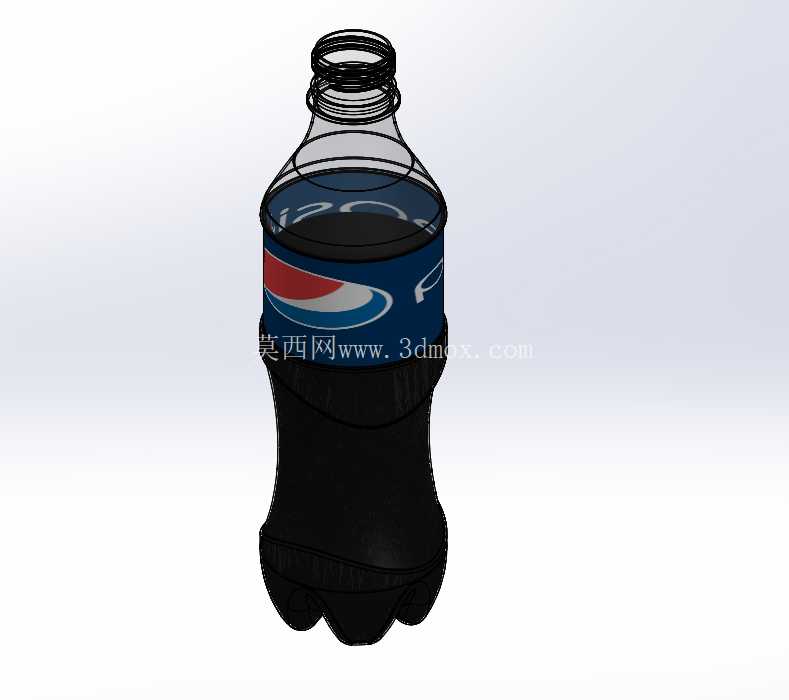

材质与纹理的处理上，我把瓶身的PET塑料材质做了分层处理：瓶身主体是半透明的PET材质，透光率设置在85%左右，同时加入了轻微的磨砂颗粒质感，避免出现完全透明的玻璃感；瓶内的可乐液体做了深褐色的半透明材质，和瓶身之间预留了0.1mm的间隙，模拟实际瓶内的空气层，在打光的时候，光线穿过瓶身、液体、再穿出瓶身的折射效果会更真实，不会出现整块黑色的死黑区域；标签部分采用了铜版纸覆膜的材质，加入了轻微的反光效果，标签上的印刷纹路做了0.02mm的凹凸，模拟印刷油墨的厚度。

在做结构验证的时候，我特意把模型导入到装配环境中，模拟满瓶状态下的重心位置：满瓶时的重心在瓶身总高度的45%位置，也就是标签区域的中下部，这个重心高度下，瓶身的倾斜稳定角在22度左右，也就是说当陈列面的倾斜角度不超过20度时，瓶子不会出现倾倒，这个参数在做斜面陈列架设计的时候非常关键，能直接指导陈列架的倾斜角度设置，避免出现商品滑落的问题。另外我还还原了瓶身的容量刻度结构，虽然从外部看不到刻度，但在做液体灌装模拟的时候，瓶身内部的容积刚好是300ml，和实际产品的净含量一致，如果要做灌装生产线的工位模拟，这个模型可以直接用来核对灌装头的下探深度、灌装量的参数设置。

很多人做这类快消品包装模型的时候，只会做个大概的外形，忽略了实际生产和应用中的结构细节，但在实际项目中，这些细节恰恰是决定模型能不能用的关键——如果瓶底的支撑结构做的不对，渲染的时候瓶身就会像浮在台面上一样；如果瓶口尺寸不对，后续搭配瓶盖模型的时候就会出现装配间隙；如果重心位置不对，做陈列验证的时候就会得出错误的稳定性结论。这款模型在完成后，我已经在三个快消品相关的项目中使用过，不管是做近距离的产品特写渲染，还是做陈列架的装配验证，都能满足精度要求，不需要再做额外的结构调整。
