3D打印耗材线轴剩余量测量卡尺

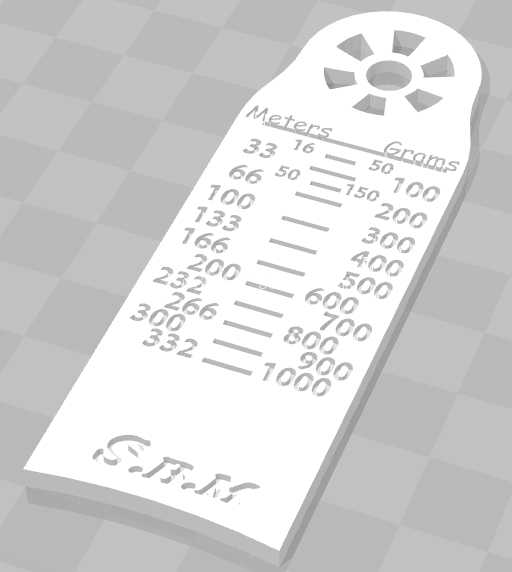

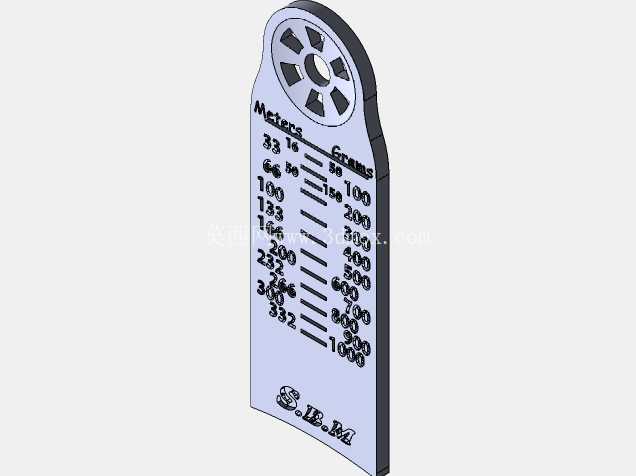

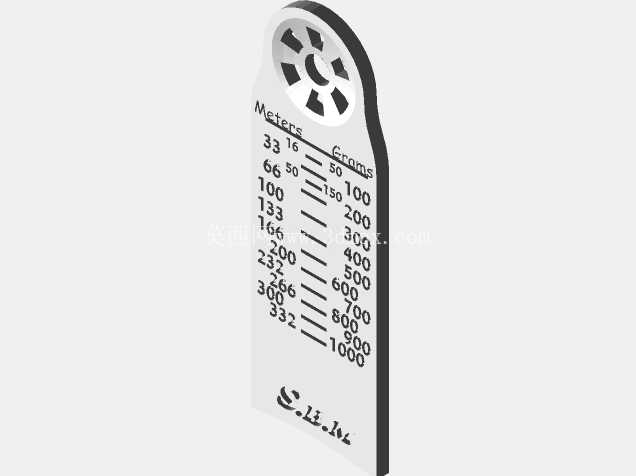

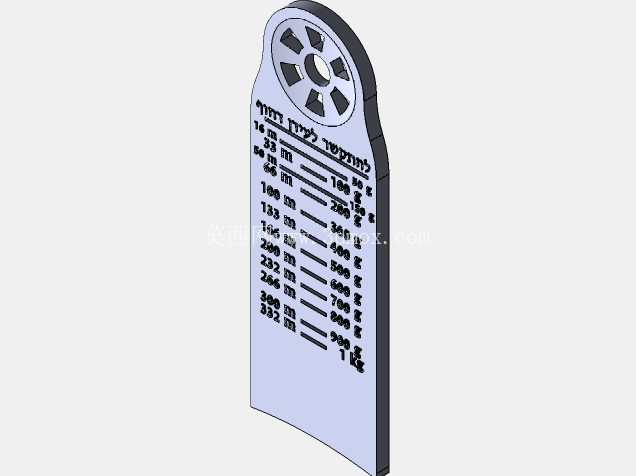

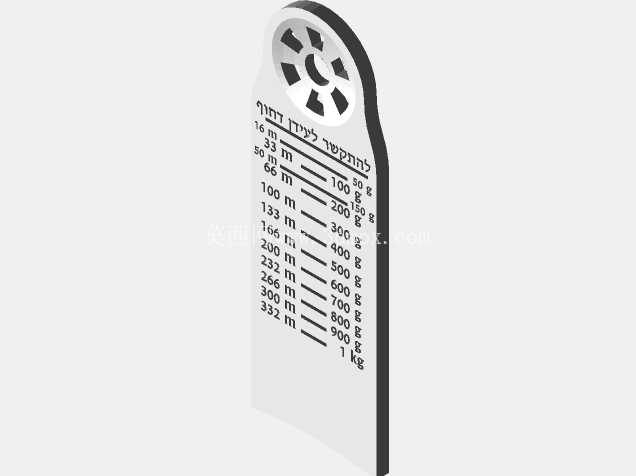

　　在桌面级FDM3D打印的日常作业场景里，耗材剩余量估算一直是困扰一线操作人员的实际问题，多数从业者会通过反复称重的方式判断剩余耗材长度，不仅需要额外配备称重设备，还容易因线轴本身重量差异、耗材缠绕松紧度不同产生估算误差，甚至出现打印中途耗材耗尽导致工件报废的情况，这款测量工具正是针对这一实际作业痛点开发的专用量具。从结构设计逻辑来看，工具整体采用薄板式片状结构，顶部设置带辐条镂空的挂孔，可直接悬挂在打印机旁的工具挂板、线轴架侧边，不占用桌面操作空间，拿取十分便捷。

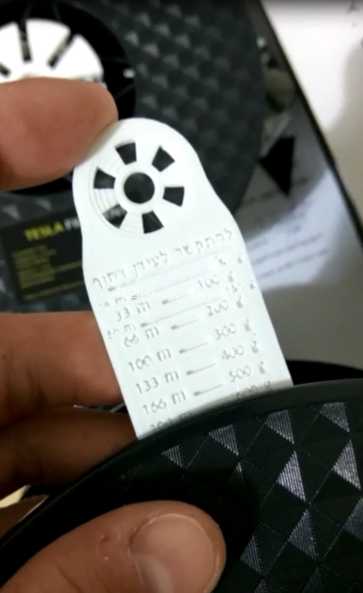

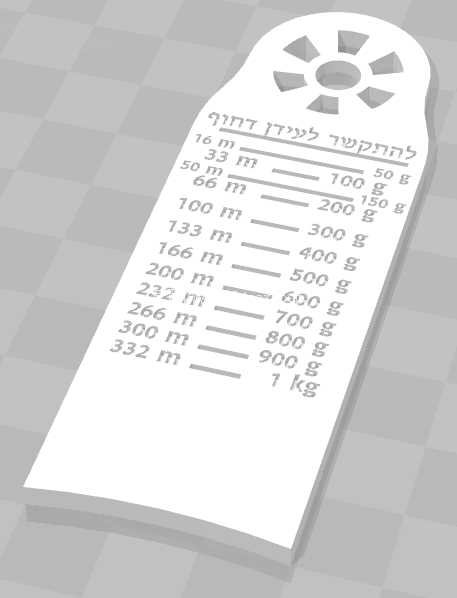

　　工具本体的刻度面直接印制对应剩余耗材长度的刻度标识，无需额外换算，操作人员只需将工具卡入对应线轴的耗材缠绕区域，通过比对剩余耗材卷的径向厚度，就能直接读取剩余耗材的大致长度，整个测量过程无需拆卸线轴，也不需要额外辅助设备，单次测量耗时不超过两秒，能快速判断当前线轴剩余耗材是否足够支撑即将开展的打印任务，有效规避中途断料的生产风险。针对适配性问题，这款工具最初的设计基准是适配特定规格的1.75mm直径PLA耗材线轴，基准线轴的宽度参数为68mm，线轴内芯直径53mm，线轴外缘整体直径202mm，考虑到市面在售的第三方耗材线轴尺寸存在较多差异，设计时预留了刻度调整冗余，可通过简单的刻度校准适配不同内芯、不同外径的常规1kg装PLA线轴，不需要针对每款线轴单独制作测量工具，通用性较强。

　　从结构强度角度考虑，工具本身采用PLA材质即可通过FDM工艺直接打印制作，整体厚度控制在3mm左右，既保证了手持测量时的结构刚性，不会因轻微受力发生形变影响测量精度，也不会因厚度过大导致耗材浪费，打印完成后仅需去除少量支撑即可直接使用，不需要后续的打磨、装配工序，制作门槛极低。在实际车间应用场景中，这类小型专用量具往往能大幅降低一线操作的无效耗时，以往操作人员估算耗材余量时，要么拆下整卷线轴放到电子秤上称重，再减去线轴自重、结合耗材线径密度换算长度，整个过程至少需要半分钟，遇到线轴本身自重标识不清的情况，估算误差甚至能达到30%以上，很容易出现判断失误；而使用这款测量工具时，不需要拆卸线轴，直接将工具靠在耗材卷端面，比对剩余耗材的径向厚度就能快速读数，哪怕是刚接触3D打印的新手操作人员，也能快速掌握使用方法，不会出现读数偏差。

　　设计时特意将刻度标识做了加粗加大处理，即使在车间光线不佳的环境下，也能快速识别刻度数值，顶部的挂孔采用八辐条镂空设计，既减轻了工具本身的重量，也能适配常见的挂钩直径，悬挂时不会出现滑脱情况。工具的侧边做了圆角过渡处理，手持测量时不会划伤手部，边缘没有尖锐棱角，日常放置在工具盒内也不会刮伤其他工具或耗材表面。从测量逻辑来看，这款工具是基于耗材缠绕体积与长度的对应关系做的刻度标定，对于固定线径的PLA耗材来说，耗材缠绕在标准线轴上时，剩余耗材的径向厚度和剩余长度存在固定的对应关系，只要线轴的内芯和外径尺寸确定，就能通过直接比对径向厚度快速得出剩余长度，相比称重法省去了线轴去皮、密度换算的步骤，也不会受线轴本身重量偏差、耗材吸湿增重等因素的干扰，测量结果的参考性更强。针对日常使用的磨损问题，刻度面在打印时可通过更换不同颜色耗材实现内嵌式刻度，不会像后期粘贴的刻度标签那样因长期摩擦出现脱落、模糊的情况，长期使用也能保持刻度清晰可读。在多设备并行的打印车间里，这类小型专用量具可以批量打印制作，每台打印机旁配备一个，操作人员在换料、排产前就能快速核查每卷耗材的剩余量，提前备好接续耗材，大幅减少因耗材不足导致的打印中断问题，从细节处提升整体打印作业的流转效率。
