户外雨水排水格栅过滤构件

做户外排水系统配套构件设计快十二年，经手的雨水篦子、过滤构件少说也有上百套，这次的方形斜置格栅排水过滤件，是针对老旧小区阳台排水、露台散水、小院檐沟排水的痛点做的优化结构。很多民用场景的排水口经常被落叶、织物碎屑、泥沙团堵死，传统平面篦子过水间隙要么太大挡不住杂物，要么太小容易被落叶完全覆盖封死过水断面，尤其是南方梅雨季节，十分钟的强降雨就能让排水口堵死造成积水倒灌。

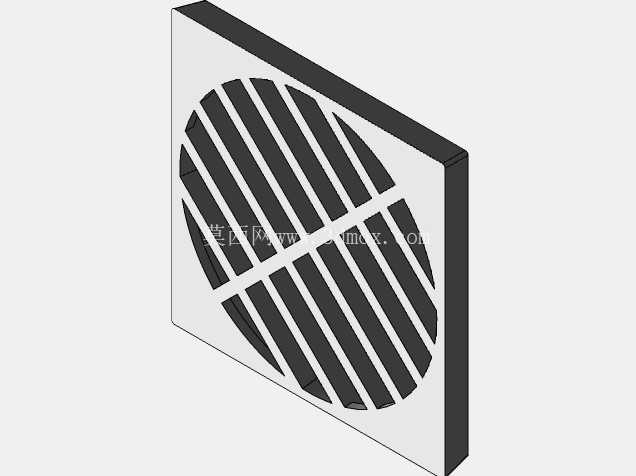

这个构件的核心设计逻辑是把过滤面做了斜向切分，整体外框是98毫米见方的薄型结构，厚度控制在适配常规50管径排水口的安装深度，不需要额外扩孔就能直接嵌入现有排水口的安装位，考虑到后期3D打印制作的公差冗余，外框尺寸做了单边0.2毫米的负偏差，哪怕是FDM工艺打印的PLA或者PETG材质件，也能顺利卡入标准排水口的预留槽，不用二次修磨。格栅条采用等距斜向排布，单条格栅的宽度做了2.5毫米的等宽设计，相邻格栅的过水间隙控制在6毫米，这个间隙尺寸是反复验证过的：既能挡住绝大多数落叶、烟头、织物纤维这类常见的排水堵塞物，又不会因为间隙过窄被单片落叶完全封死，斜向排布的格栅条会让落在表面的落叶顺着斜度滑到格栅边缘，不会整面铺在过水区域上，哪怕有部分杂物附着，剩余的过水面积也能满足常规降雨强度下的排水流量要求。

中间的横向分隔筋不是多余的结构，一方面是给长跨度的格栅条做中部支撑，避免长期踩踏或者重物挤压的时候格栅条变形断裂，毕竟很多露台排水口是在人行走道边上，偶尔会被踩到，没有中部支撑的长格栅条用久了很容易从根部断裂；另一方面这个分隔筋把过滤面分成上下两个区域，日常清理的时候不用把整个篦子抠出来，只用顺着斜格栅的方向扫动表面，杂物就会顺着斜度滑到分隔筋位置，集中清理就行，比传统平面格栅要省很多事。

安装边界上，这个构件的外框做了2毫米宽的压边，压边厚度1.5毫米，嵌入排水口之后压边会搭在排水口的台阶面上，不会因为水流冲击或者杂物堆积把整个构件冲进管道里，也不用额外打胶或者螺丝固定，后期维护拆取很方便。材质适配性上，这个结构不管是3D打印做小批量定制，还是开模做注塑量产都能适配，格栅条的拔模斜度做了1度，注塑生产的时候不会出现粘模或者脱模拉伤的问题，壁厚均匀控制在2.5毫米，不会出现注塑缩痕或者打印翘曲的问题。

实际应用场景里，这个过滤件不光能用在民用住宅的露台、阳台排水口，也能适配小型户外设备的机柜排水、户外配电箱顶部的散水过滤，甚至是庭院景观水池的溢水口过滤，98毫米的方形尺寸刚好匹配市面上绝大多数通用的50管径排水套件，不用额外做转接件。之前做过同类型的平面格栅测试，在相同的杂物堆积量下，斜格栅的过水效率比平面格栅高40%左右，主要原因就是斜向结构不会让杂物完全覆盖过水断面，水流可以顺着格栅条的间隙往下走，杂物会沿着斜面堆积在侧边，不会整面堵死。另外考虑到户外使用的耐候性，这个结构没有薄壁尖角，所有的棱边都做了R0.5的圆角处理，一方面是避免安装清理的时候划手，另一方面也能减少应力集中，不管是塑料材质还是金属冲压做这个结构，都不会出现尖角位置开裂的问题。很多人做排水过滤件的时候容易陷入“间隙越小过滤越好”的误区，实际上户外排水的核心需求是“挡大杂物不堵管，同时保证过水效率”，间隙太小的话，一点泥沙混着落叶就会把整个滤面糊死，反而失去了排水的作用，这个6毫米的间隙是结合了市政排水配件的通用间隙标准，再加上民用场景的杂物类型调整出来的，既不会让小石子、树枝这类容易卡管道的杂物掉进去，又能保证最大的过水面积。斜置的滤面还有一个好处，就是下雨的时候雨滴打在斜格栅上会形成导流，顺着格栅条的方向快速流进排水口，不会像平面篦子那样出现水流溅开的情况，尤其是檐沟位置的排水口，斜格栅能减少雨水顺着篦子边往外溢的概率。
