专业级便携数字录音设备结构建模

在专业音频采集领域，这类便携录音设备是户外采访、现场演出同期收录、自然声景采样、学术调研音频记录场景里的核心工具，和普通消费级录音笔不同，它的结构设计要同时兼顾手持操作的便携性、户外复杂环境的结构可靠性、多场景安装的适配性，建模过程中需要把实际使用里的所有交互细节、安装边界都还原到位，不能只做外观曲面的复刻。

从实际使用的功能逻辑来看，设备正面的操作按键布局完全贴合单手持握时的拇指操作范围，凸起的圆形按键做了差异化的高度设计，常用的录制、暂停按键高度略高于其他功能按键，盲操作时不需要目视确认就能快速触发，避免现场录制时因为找按键错过关键声音。机身侧面的拨杆式开关做了分段阻尼设计，推到对应档位时有清晰的档位反馈，防止放在包内被误触开启消耗电量，所有开关的凸起高度都控制在1.2mm以内，既保证操作时的触感反馈，又不会因为突出过多在收纳时被挤压误触发。

设备的I/O接口全部集中在机身侧端的防护区域，接口外围做了一圈凸起的防护筋，即使设备不慎从桌面高度跌落，冲击力会先被防护筋承接，不会直接作用在接口插针上，避免接口变形导致接触不良。接口的排布间距预留了足够的插接线操作空间，即使是带加粗屏蔽层的专业音频线，相邻接口同时插线时也不会出现互相干涉的情况，建模时严格按照实测的接口内凹深度、防护筋高度做了1:1还原，能直接用于后续的防护硅胶套、外接拓展配件的结构适配。

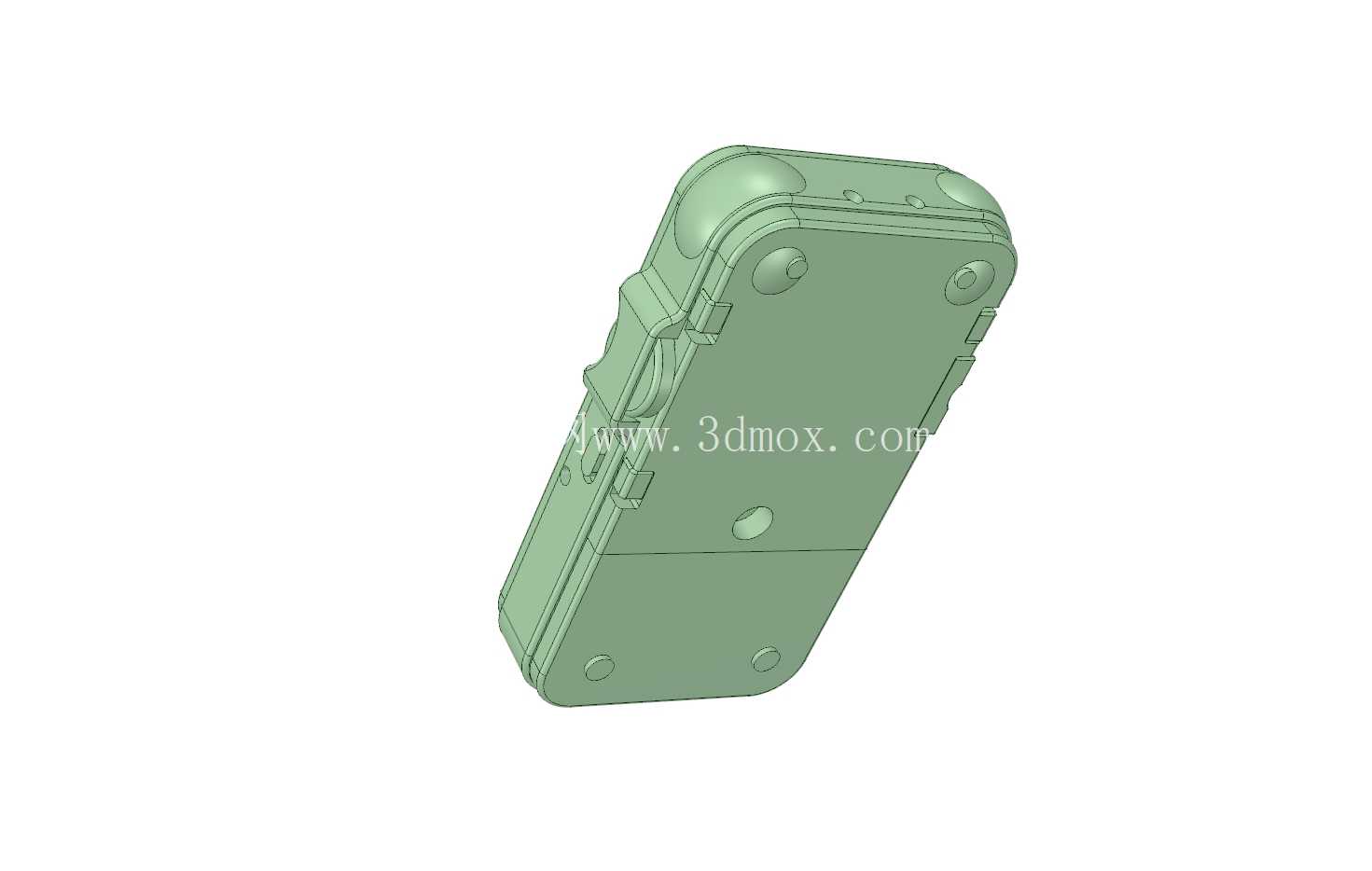

底部的三脚架安装座是这类专业录音设备的核心安装结构，座体嵌入机身内部的加强筋结构里，和机身的主框架做了一体化的连接设计，能承受1.5kg以内的外接拓展麦克风重量，不会因为外接设备过重导致安装座开裂或者螺纹滑牙。安装座的螺纹规格采用通用的1/4英寸标准相机螺纹，能直接适配市面上绝大多数桌面三脚架、落地支架、相机热靴拓展夹，不需要额外的转接配件，建模时还原了螺纹的有效啮合深度、安装座和机身底面的高度差，确保安装后设备底面和支架台面完全贴合，不会出现倾斜或者晃动的情况。

整个机身的外形采用圆角过渡的长方体设计，边角的R角半径经过反复调整，单手持握时棱角不会硌手，长时间手持录制也不会有明显的不适感。机身的厚度控制在适合放入牛仔裤口袋、小型摄影包侧袋的尺寸，外壳的分型面位置选在机身侧面的中线上，上下壳的配合止口做了0.8mm的搭接量，既能保证装配后的壳体配合精度，又能起到一定的防尘防泼溅作用，应对户外突发的小雨天气或者扬尘环境时，能保护内部的电路板和存储组件不受损。

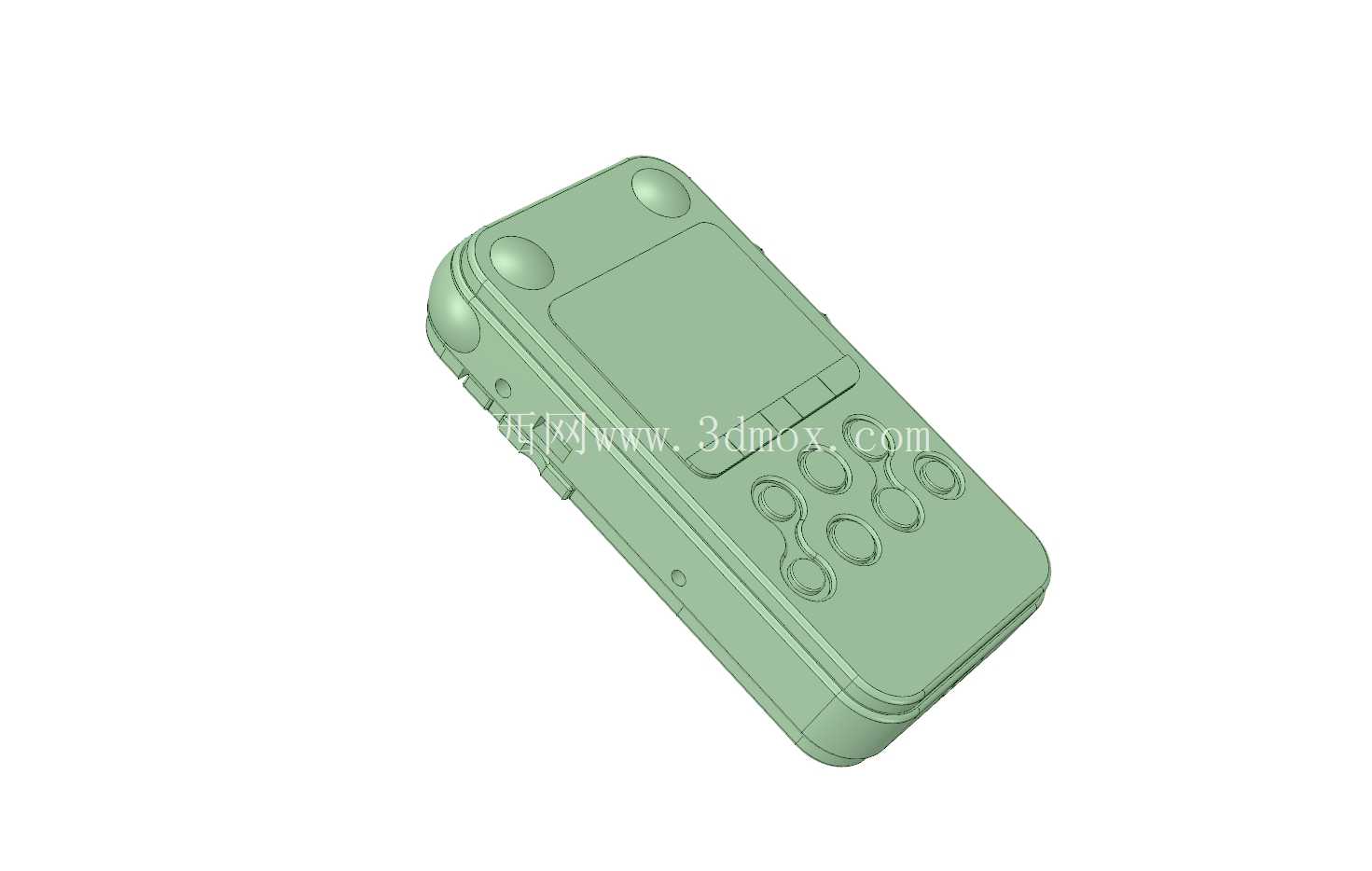

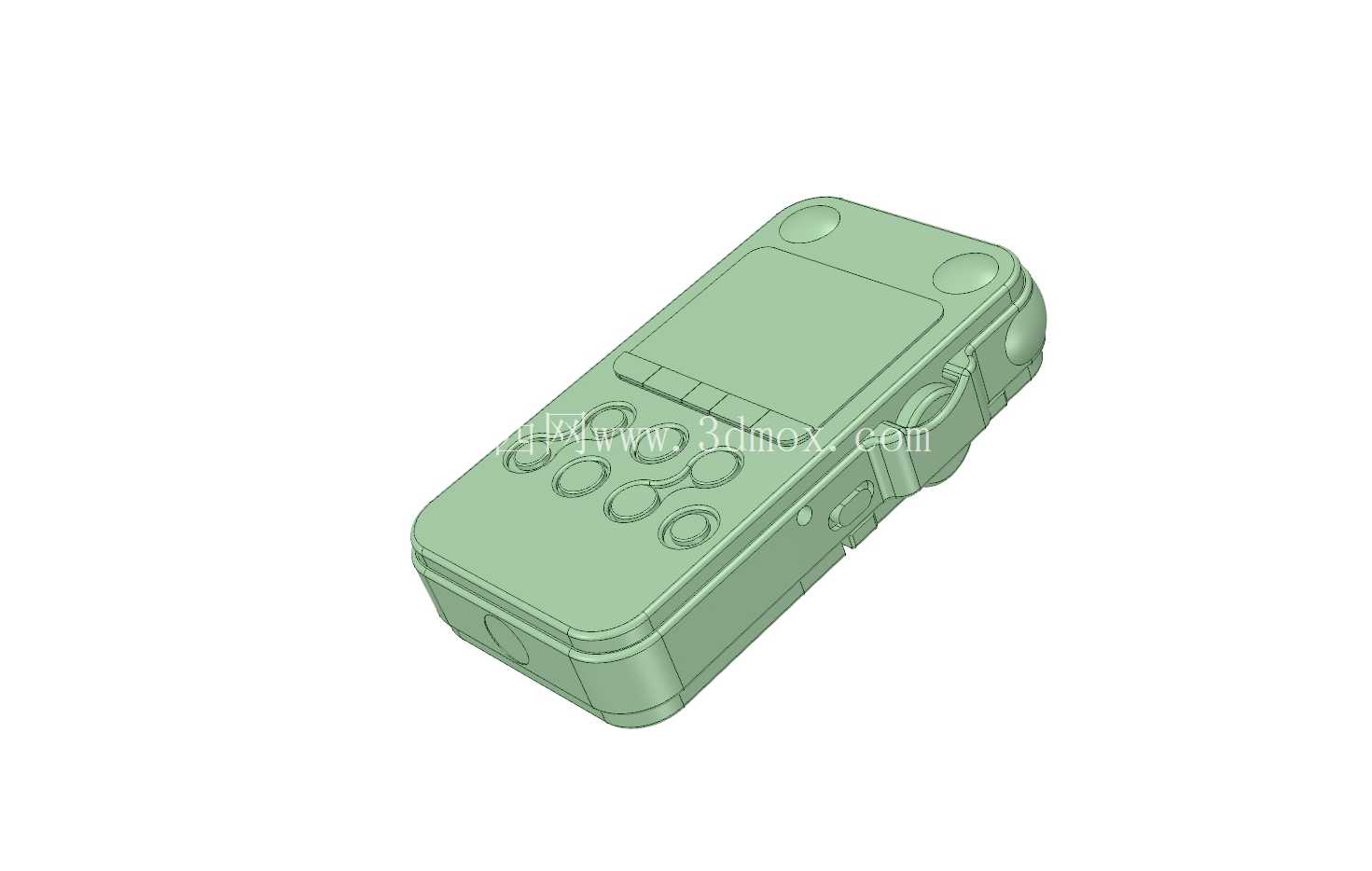

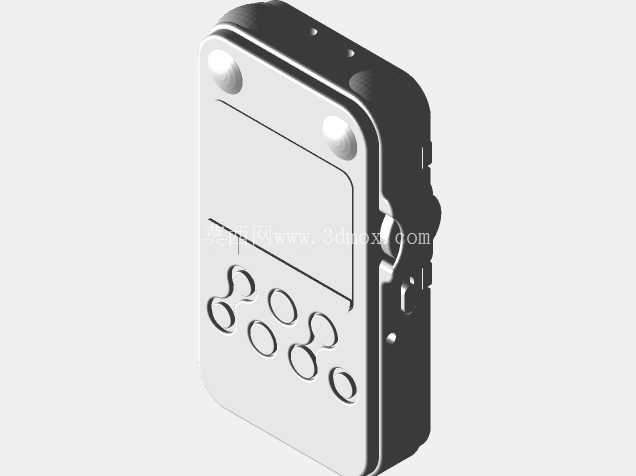

建模过程中所有的结构尺寸都来自实物的逆向测量，按键的按压行程、开关的阻尼档位、接口的插拔深度、安装座的螺纹参数都和实物完全一致，没有做外观上的夸张变形或者结构简化。模型保留了所有的细节特征，包括机身侧面的挂绳孔、背面的电池仓卡扣、按键旁的功能标识凸点，这些细节都是实际使用中会频繁接触的结构，在做后续的外壳开模、配件设计、人机工程优化时，都可以直接基于这个模型开展工作，不需要再重新测量基础尺寸。

从结构设计的角度来看，这类专业录音设备的建模难点不在于曲面的复杂度，而在于对实际使用场景的细节还原，比如按键的操作力对应的键帽高度、接口防护的筋位高度、安装座的连接强度对应的壁厚，这些参数都和实际使用体验直接相关，如果建模时忽略这些细节，只做一个外观壳子，后续做结构验证或者配件设计时就会出现尺寸偏差，导致配件装不上、操作手感不对、安装后强度不足等问题。这个模型完整还原了设备的所有结构特征，能满足结构设计、产品展示、配件开发等不同场景的使用需求。
