可折叠便携波纹式储水瓶结构设计

　　这款可折叠储水容器的结构设计，核心围绕便携场景下的空间利用率优化展开，日常户外出行、差旅携带、应急物资储备场景中，传统硬质水瓶空瓶状态下仍占据固定容积，携带时挤占背包内有效储物空间，而该结构通过瓶身的环形波纹褶皱设计，实现空瓶状态下的轴向压缩收纳，压缩后整体高度仅为满水伸展状态的三分之一左右，能大幅降低空置状态的空间占用。从功能实现逻辑来看，瓶身的波纹段采用等距环形凸起的薄壁结构设计，每一圈波纹的圆弧过渡都经过壁厚校核，既保证伸展状态下灌装液体时的结构刚度，不会因内部液体压力出现非正常弯折变形，又能在轴向施加压力时让波纹段逐圈嵌套收拢，收拢过程中不会出现卡滞、褶皱死折的问题，反复折叠使用也不会因为应力集中出现瓶身开裂的情况。

　　瓶口采用标准小口径直嘴设计，匹配常规瓶盖的密封螺纹，饮用时可以控制出水流量，避免大口径容器容易洒漏的问题，同时瓶口的硬质连接段做了加厚处理，和波纹软质段的连接位置做了圆弧过渡的加强筋，避免反复折叠过程中连接位置出现应力断裂。实际使用过程中，当瓶内灌装饮用水或者其他常温液体时，伸展状态下的波纹结构能提供足够的环向刚度，手持时不会因为握力导致瓶身过度变形溢水，瓶身的波纹凸起还能起到防滑的作用，湿手状态下握持也不容易打滑。空瓶收纳时，只需要从瓶底向瓶口方向逐步按压，让每一圈波纹依次嵌套贴合，就能将瓶身压缩到很短的长度，可以塞进背包侧袋、衣物口袋甚至小型随身包内，相比同容量的硬质水瓶，收纳后的空间占用降低60%以上。从设计思路上，这款容器没有采用额外的硬质支撑骨架，完全依靠瓶身自身的波纹结构实现伸缩与支撑的平衡，材质选用符合食品接触要求的软质塑性材料，整体一体吹塑成型，没有额外的拼接接缝，避免了拼接位置容易漏液、藏污纳垢的问题。瓶底做了小平底设计，伸展灌装后可以平稳放置在水平台面上，不会因为瓶身是软质结构就出现倾倒的问题，平底的直径和瓶口段的硬质外圈直径做了匹配，压缩后瓶底可以和瓶口位置贴合，不会在收纳状态下出现松散弹开的情况。

　　在结构细节处理上，每一圈波纹的凸起高度和凹槽深度都做了等比例设计，折叠嵌套时相邻的波纹可以完全贴合，不会出现局部凸起导致收纳后外形不规整的问题，波纹的壁厚从瓶口到瓶底做了渐变处理，靠近瓶口的位置壁厚稍大，保证和瓶盖连接的结构强度，靠近瓶底的位置壁厚稍薄，让折叠按压的手感更顺畅，不需要施加过大的按压力就能完成收纳。针对日常使用的场景需求，瓶身的总伸展长度适配常规手持饮水的握持尺寸，灌装容量满足单次出行的常规饮水量，不会因为容量过大导致灌满水后重量过高携带不便，也不会因为容量过小需要频繁补水。

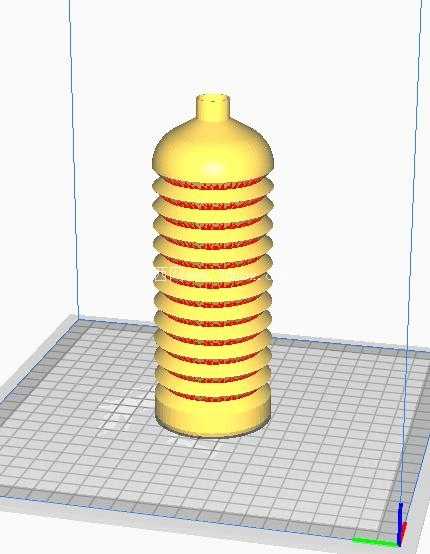

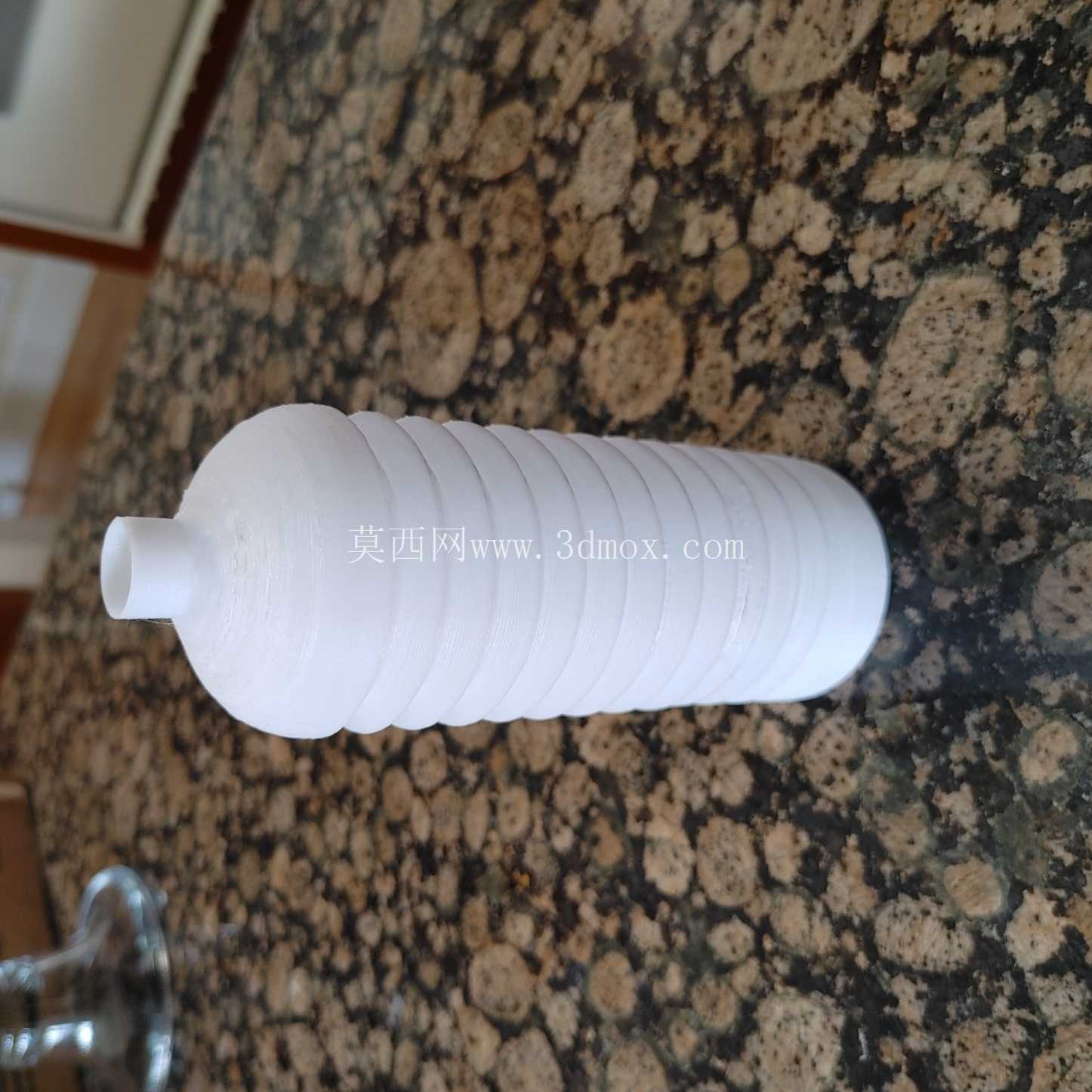

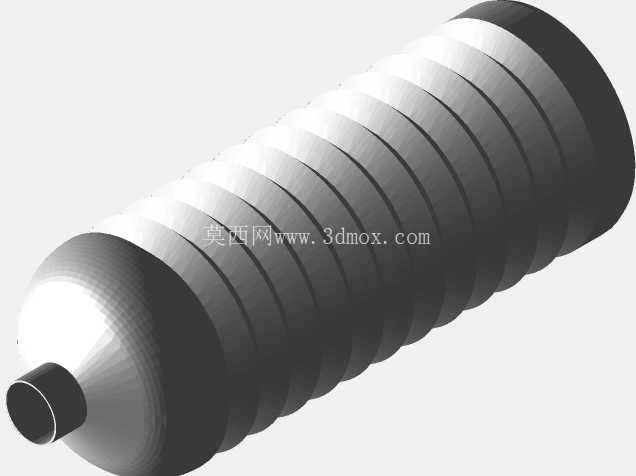

　　密封结构上，瓶口的螺纹采用标准的细牙螺纹，配合常规的密封瓶盖，灌满水倒置或者放在包内晃动都不会出现漏液的情况，瓶口的出水嘴长度做了优化，饮用时不需要过度仰头就能喝到瓶内的液体，符合日常饮水的使用习惯。从结构建模的角度来看，这款产品的建模核心在于波纹段的参数化设计，通过单圈波纹的截面草图沿轴向阵列，再和瓶口、瓶底的硬质段做布尔合并，同时要处理好不同壁厚位置的过渡曲面，避免曲面出现褶皱、曲率突变的问题，保证后续吹塑成型时材料流动均匀，不会出现局部壁厚过薄导致的强度问题。实际测试中，这款折叠瓶反复折叠数百次后，波纹位置的材料也没有出现发白、开裂的疲劳迹象，常温下灌装液体不会出现材料变形、异味析出的问题，空瓶压缩后可以固定保持收拢状态，不需要额外的绑带或者固定件约束，取出使用时只需要拉住瓶底轻轻一拉就能完全伸展，操作十分便捷。
