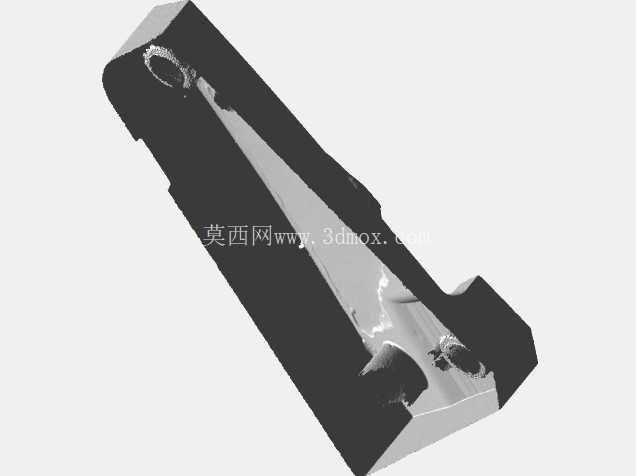

手持式扫描设备握持结构件三维数模

　　该结构件为工业手持扫描设备的核心握持承载部件，在三维扫描作业场景中承担设备主体支撑、操作握持、内部模块安装定位的多重作用，适配工业现场逆向建模、工件尺寸检测、实物三维数据采集等多类作业需求，操作人员单手握持即可完成全范围扫描动作，长时间作业下的握持疲劳度可得到有效控制。从结构设计逻辑来看，整体采用长条形斜切轮廓构型，完全贴合人手握持时的掌部自然弯曲弧度，主体壁厚根据内部安装空间做差异化分布，受力集中的握持段壁厚做加厚处理，非受力的模块避让段适当减薄，在保证整体结构强度的前提下尽可能控制部件自重，避免整机重量超标影响操作灵活性。

　　部件两端设置的带孔凸台结构，分别对应前端扫描模组、尾部数据传输与供电模块的安装定位，凸台处的孔位为同轴度校准基准，装配时可保证前后模组与主体结构的同轴度误差控制在装配公差允许范围内，避免因安装偏移导致扫描数据出现拼接偏差。部件侧面的内凹曲面并非单纯的造型设计，而是对应人手握持时拇指、食指的放置位置，曲面弧度经过反复人机工程验证，握持时手指可自然贴合曲面，无需刻意调整施力角度即可稳定持握设备，即使在佩戴薄型劳保手套的工况下，也不会出现打滑、持握不稳的问题。

　　从安装边界来看，该结构件的整体外轮廓尺寸完全适配手持扫描设备的常规整机尺寸要求，内部空腔预留了扫描核心主板、激光发射模块、数据存储单元的安装空间，空腔内的加强筋分布避开了内部元器件的排布位置，同时筋条走向与部件受力方向一致，设备意外跌落时可通过筋条分散冲击力，避免外壳开裂损坏内部电子元件。部件表面的安装止口设计为阶梯式结构，与上下合盖装配时可通过止口实现快速定位，装配后合盖缝隙均匀，无需额外调整即可达到外观装配要求，同时止口处预留了密封胶条的安装槽位，装配后可达到工业设备常用的防尘防水等级，适配车间多粉尘、少量液体飞溅的复杂作业环境。在实际应用中，这类结构件的三维数模可用于扫描设备的结构改型、配件替换生产、逆向仿制开发，建模过程中完全还原了实物的壁厚变化、凸台位置、曲面弧度、安装孔位等所有细节特征，导入结构仿真软件后可直接开展静力学受力分析、跌落模拟测试，无需额外做模型修复处理；用于3D打印快速打样时，可直接导出适配切片软件的格式，快速制作功能样件开展握持测试、装配验证，大幅缩短产品改型的研发周期。

　　不同于常规的手持设备外壳，该结构件在设计时充分考虑了工业扫描作业的特殊需求，比如在握持区域对应的内部空腔位置，预留了配重块的安装空间，可根据前端扫描模组的重量调整配重块位置，让整机的重心落在握持区域中心位置，操作时设备不会出现头重脚轻的问题，单手握持开展长时间扫描作业时，腕部承受的力矩更小，可有效降低作业人员的操作疲劳度。两端的安装孔位周边做了局部加厚处理，装配螺丝锁紧时不会出现柱位开裂的问题，同时孔位周边设计了小尺寸的定位凹槽，对应模组上的定位凸点，装配时可快速找准安装角度，避免模组装反导致的扫描方向错误。
