BNC SDI接口端口防护保护套结构设计

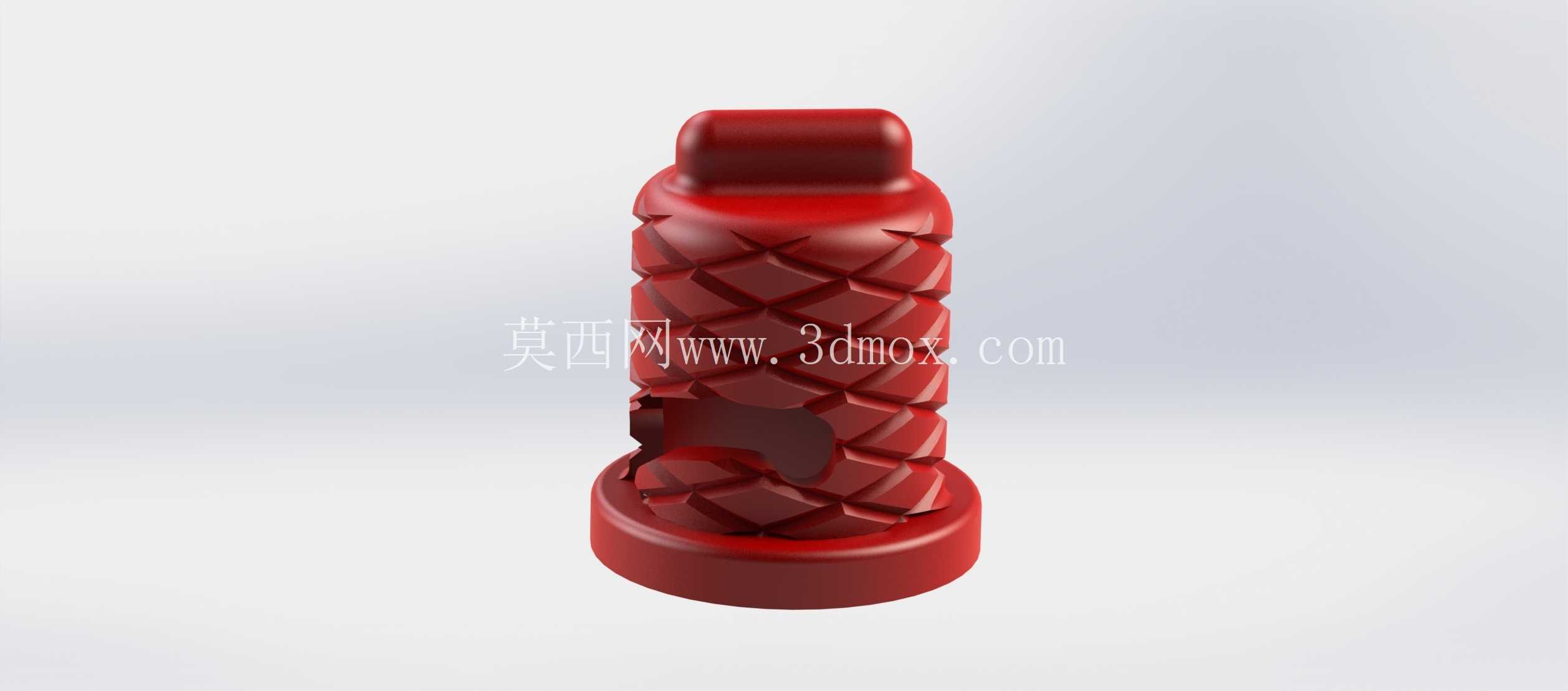

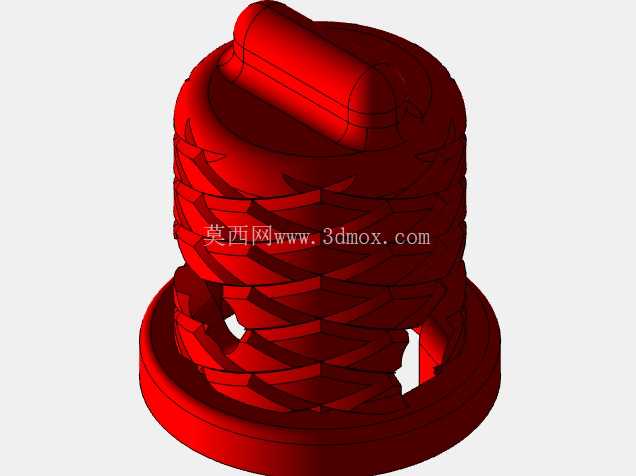

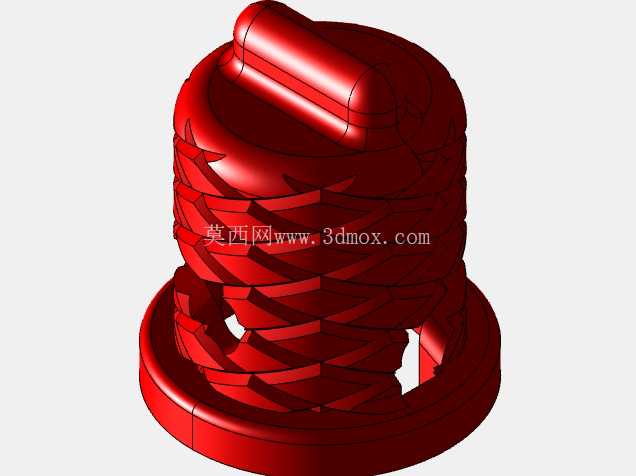

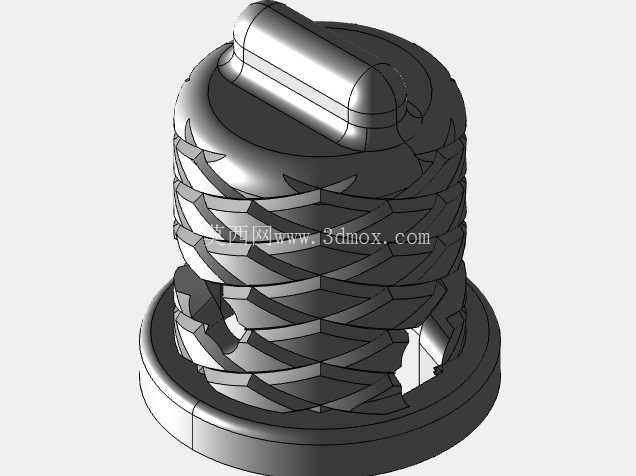

　　在广电演播室信号传输、专业影视拍摄设备集群、工业视觉检测系统的布线场景中，BNC型SDI接口作为串行数字信号的标准传输载体，长期暴露在设备面板外侧时，极易遭遇现场浮尘侵入、施工磕碰损伤、氧化层附着导致接触阻抗异常等问题，这类端口防护类零件的设计合理性，直接影响信号链路的长期稳定性。这款保护套的设计完全围绕BNC SDI接口的外露结构特征展开，没有冗余的装饰性结构，整体采用弹性耐磨材质一体成型，套身外侧的菱形凹凸纹理并非造型装饰，而是考虑到现场运维人员戴防滑手套操作时的摩擦力需求，插拔过程中不需要额外工具，手指捏持纹理区域即可完成拆装，即便在设备密集排布的机柜后侧，也能凭借触感快速对位，不需要视线直视操作。

　　从安装边界来看，保护套的底部法兰圈尺寸严格匹配标准BNC接口的外圈安装基准，内径公差控制在弹性形变的合理区间，套入后可以完全包裹接口的金属插芯与螺纹外圈，不会出现松脱滑落的情况，同时法兰圈的厚度控制在1.5mm以内，相邻排布的多个SDI接口安装保护套后，不会出现互相干涉的问题，适配1U标准机箱面板上的常规BNC接口间距，不需要调整原有设备的端口布局。顶部的凸起挡边结构，对应BNC接口插芯的中心位置，套入后可以在插芯端面形成0.8mm的防护间隙，避免外力直接挤压插芯导致的内针变形，这一细节是针对现场设备搬运、机柜安装过程中常见的端口磕碰问题做的针对性设计——很多工程现场的SDI接口损坏，并非长期使用的磨损，而是安装阶段的外力碰撞导致内针弯折，最终出现信号中断的故障。

　　套身的菱形纹理除了提升操作摩擦力之外，还在套体内壁形成了均匀的形变余量，当保护套套入接口时，内壁的微形变可以让套体与接口外圈形成紧密的贴合，既可以阻挡现场的粉尘、切削液飞沫、演播室的烟效颗粒进入接口内部，也不会因为过盈量过大导致插拔困难，长期反复拆装也不会出现材质疲劳松弛的问题。在实际应用场景中，这类保护套多用于设备暂存阶段的端口防护：比如影视拍摄设备转场运输过程中，摄影机、切换台、信号分配器的闲置SDI接口套上保护套，可以避免运输过程中震动产生的金属碎屑进入接口，也能防止雨水、海边盐雾对接口金属部件的腐蚀；在固定安装的广电机房内，预留的备用SDI接口长期处于闲置状态，安装保护套后可以减少日常清洁时的灰尘侵入，降低运维人员的接口清洁频次，也避免清洁过程中误碰导致的接口损坏。

　　设计过程中没有采用额外的卡扣或者锁止结构，完全依靠材质本身的弹性与接口外圈的摩擦力实现固定，一方面是简化零件结构，降低生产制造的成本，另一方面也是考虑到现场运维的效率——紧急布线时不需要解锁操作，直接拔下保护套就可以插接线缆，不会因为锁止结构卡顿耽误故障排查的时间。保护套的整体高度控制在22mm以内，套入接口后不会突出设备面板过多，即便设备贴墙安装，也不会因为保护套的存在导致设备无法靠紧墙面，适配各类安装空间受限的场景。从结构强度来看，套身的壁厚做了梯度设计，底部法兰位置壁厚稍大，提升与接口贴合处的结构强度，避免反复插拔导致的根部开裂，上部握持区域壁厚稍薄，保持适当的弹性，捏持时可以轻微形变，方便对位套入。这类看似不起眼的小零件，在专业信号传输系统中往往能大幅降低端口故障的概率，很多工程现场的信号中断故障，追根溯源都是闲置端口没有做防护，导致灰尘堆积氧化、插芯磕碰变形，最终接触不良，而适配性良好的端口保护套，不需要对原有设备做任何改造，就可以实现端口的全周期防护，兼顾操作便捷性与防护可靠性。
