等径正交四通曲面过渡连接管件

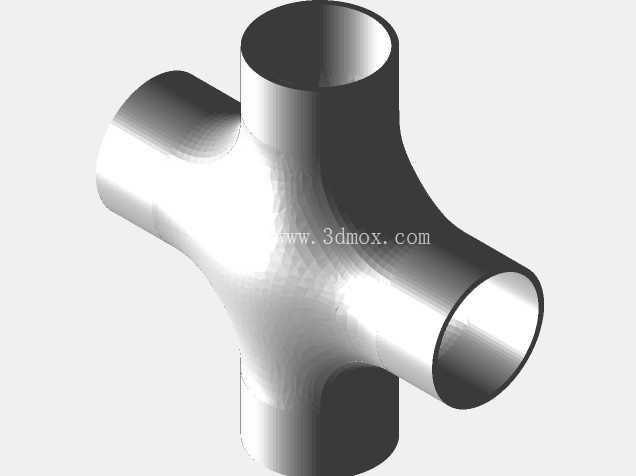

　　这款四通连接结构主要面向多支路交汇的流体管路布设场景，在化工介质输送、车间集中供气、建筑给排水、暖通空调管网等工况中都能见到这类结构的应用，核心作用是实现四个方向管路的平滑连通，避免管路直角对接带来的介质流动阻力骤增、局部紊流、杂质沉积等问题。不同于常规焊接拼接的四通管件，该结构采用连续曲面过渡设计，四个接口的管径完全一致，接口轴线处于同一平面内呈正交十字分布，相邻接口之间的连接区域没有尖锐的棱角焊缝，整个交汇腔体为一体化的平滑曲面，介质在流经交汇区域时可以顺着曲面平缓转向，能有效降低管路系统的压力损失，减少流体对管壁的长期冲蚀，延长管路节点的使用寿命。

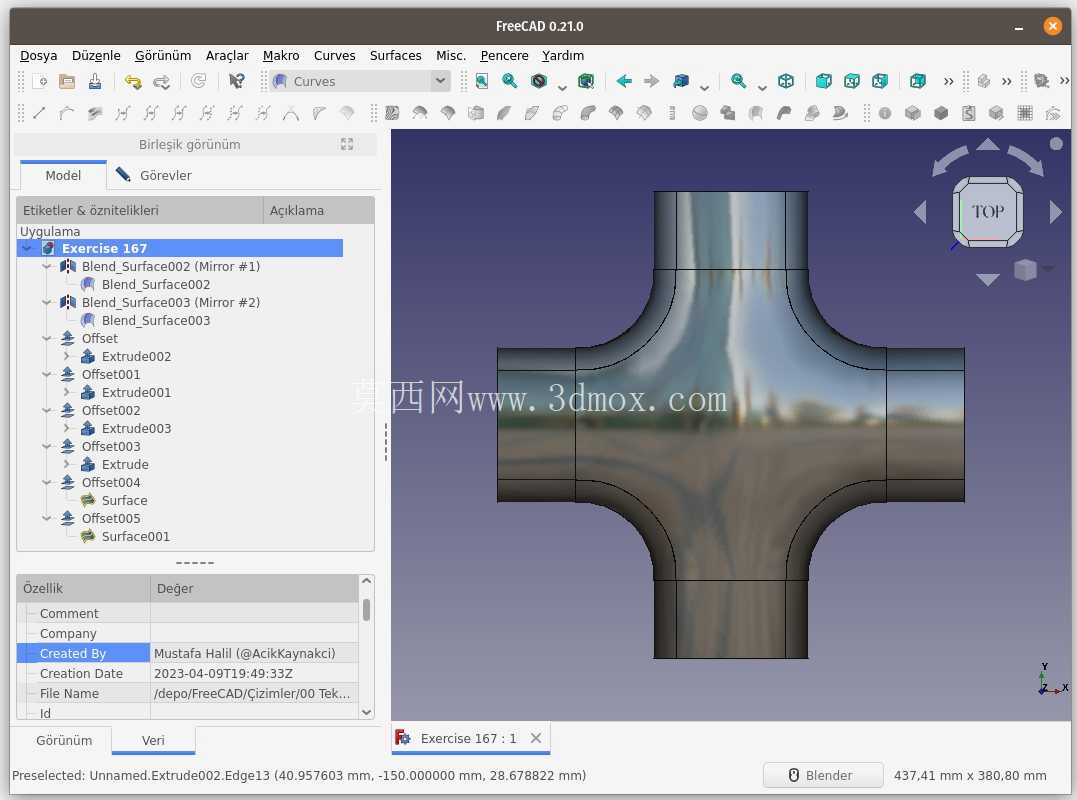

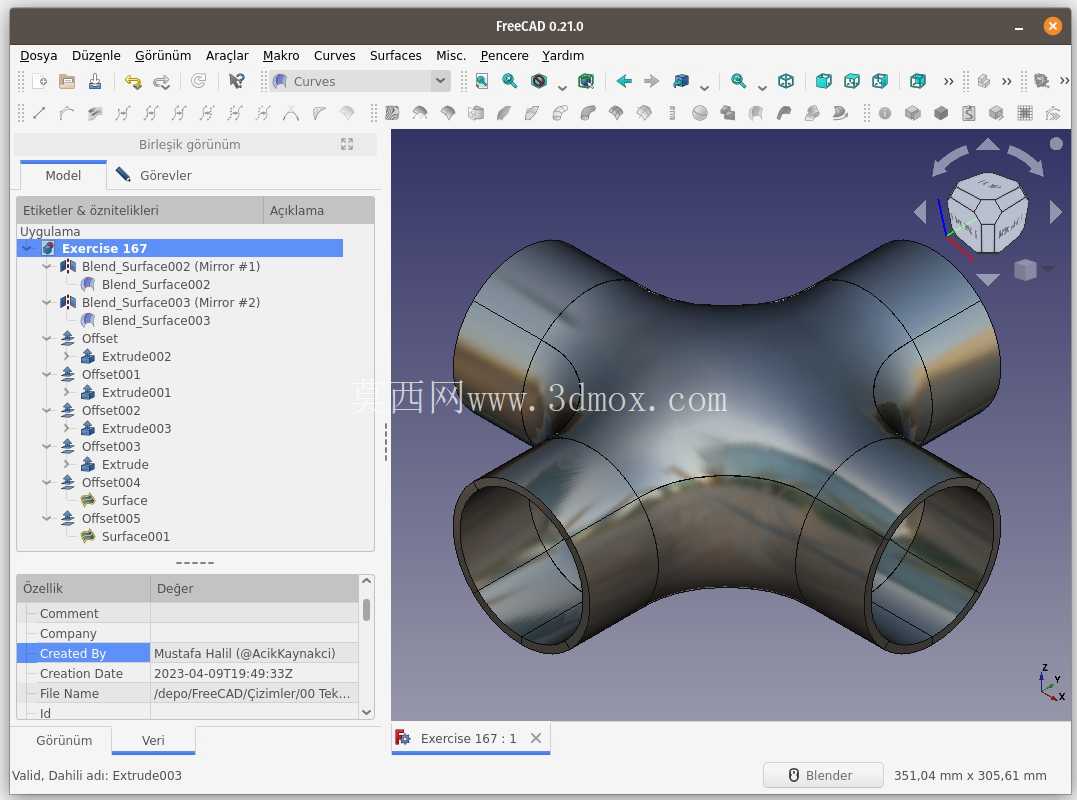

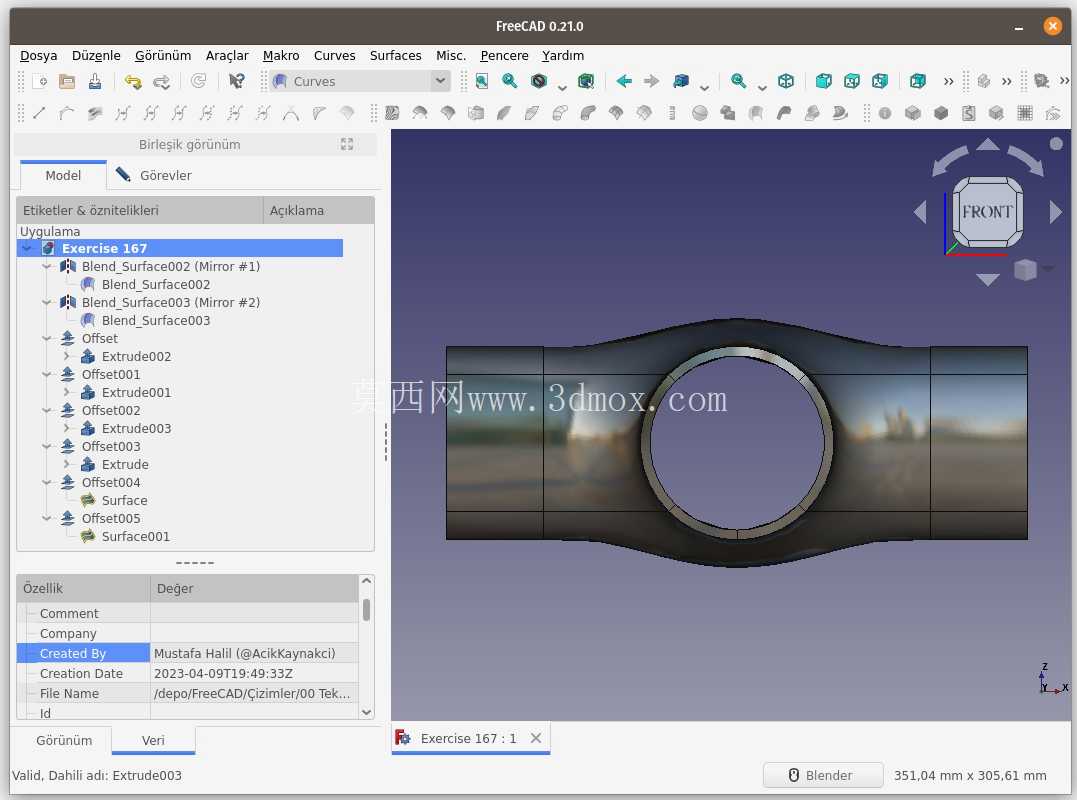

　　从设计逻辑来看，建模过程中首先确定四个等径圆柱接口的空间位置，保证各接口的同轴度公差符合管路对接要求，接口端部预留标准管路对接的装配余量，可适配同规格的焊接法兰、快装接头或者螺纹连接端，安装时只要保证四个接口与对应管路的轴线对齐，就能完成节点装配，不需要额外制作异形转接件。过渡曲面的构建采用多截面曲率连续的拟合方式，严格控制交汇区域的壁厚均匀性，避免出现局部壁厚过薄导致的承压能力不足，或是壁厚过厚带来的材料浪费、应力集中问题。

　　在实际工程应用中，这类曲面四通相比传统焊制四通，内部流道的顺滑度有明显提升，对于输送含微小固体颗粒的流体工况，能大幅减少颗粒在交汇拐角处的堆积，降低管路堵塞的风险；在洁净流体输送场景中，平滑的内壁也不容易残留介质，便于管路系统的清洗与消杀。设计时需要重点关注几个边界条件：首先是四个接口的中心距要匹配现场管路的布设间距，避免安装时出现管路错位强制装配产生的装配应力；其次是过渡曲面的曲率半径不能过小，否则会导致局部流道收缩，反而增大流动阻力，同时也会给加工制造带来难度，不管是采用铸造成型还是3D打印加工，曲率半径过小的位置都容易出现成型缺陷；另外要保证整个结构的内壁与外壁曲面保持等距偏移，确保各个位置的承压能力一致，在额定工作压力下不会出现局部应力超标导致的泄漏或者破损。

　　这类结构在建模练习中常被用来掌握曲面融合、曲率连续约束、壁厚均匀化控制的相关技巧，放到实际工程场景中，也能为非标管路节点的设计提供参考，尤其是在空间受限、无法采用标准定型四通配件的布设场景下，可以根据实际管路的交汇角度、管径参数调整曲面过渡形式，定制适配的连接节点，兼顾流体性能与安装便利性。
