壁挂式折叠通讯话机承托固定支架

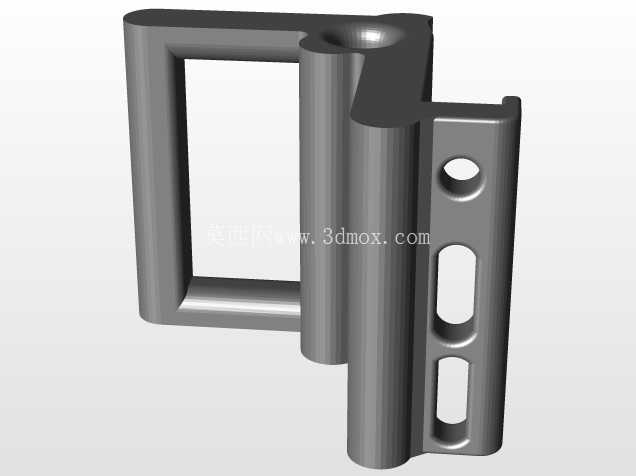

　　这款壁挂式折叠通讯话机承托支架，主要应用在工业调度工位、公共服务岗亭、老旧小区单元门禁配套、厂区内线通讯点位这类需要固定安装有线话机的场景，替代传统的一体式塑料挂架，解决常规挂架易断裂、无法调整承托角度、适配机型范围窄的实际问题。从结构设计来看，支架采用分体铰接式布局，左侧为闭合式矩形承托框，框体内侧做了0.8mm的内凹限位边，话机放置后不会从侧边滑出，承托框的内侧边缘做了R1.2的圆角处理，避免取放话机时刮擦话机外壳的漆面；中间的铰接部位采用同轴双圆柱转轴结构，转轴配合间隙控制在0.15mm，既保证转动时无明显旷量，又不会因为过紧导致调整角度时卡滞，转轴的上端预留了直径3mm的阻尼销安装孔，装入阻尼销后可以让支架在0到90度的翻转区间内任意角度悬停，满足不同安装高度下的话机放置角度需求，比如低位安装时可以将承托框向上翻起15度，避免话机滑落，高位安装时可以放平承托框，方便用户取放话机。

　　右侧的安装板为长条形板式结构，板上设置了三个安装位，最上方是直径6mm的圆形固定孔，用于穿入M5的自攻螺丝或者膨胀螺丝完成主定位，下方两个是长圆形的腰型调节孔，腰型孔的长度为12mm，安装时可以上下微调支架的固定位置，抵消墙面开孔的位置误差，不需要重新在墙面打孔，适配不同墙面的安装条件，安装板的厚度为3mm，和铰接部位的连接位置做了三角加强筋结构，筋位厚度2mm，避免长期承重后安装板和铰接部位出现断裂变形。

　　从安装边界来看，支架整体收拢后的厚度为28mm，展开承托状态下的总宽度为72mm，承托框的内部净尺寸为宽58mm、高42mm，能够适配绝大多数常规尺寸的壁挂式有线话机，安装时需要在墙面预留的最小安装区域为高110mm、宽40mm，两个下方腰型孔的中心距为32mm，和市面上常见的老式话机挂架孔位完全兼容，旧架更换时不需要重新打孔，直接替换原有支架即可。在实际使用场景中，这类支架除了承托有线话机，也可以临时承托小型对讲机、扫码枪这类工位常用的小型通讯设备，承托框的镂空设计一方面可以减轻支架自身重量，另一方面如果话机或者放置的设备带有外接连接线，线材可以直接从镂空位置穿出，不会出现压线的情况。

　　设计过程中针对铰接部位的耐磨性能做了优化，转轴的接触表面做了磨砂纹理处理，长期反复翻转调整角度也不会出现磨损松旷的问题，安装板的背面做了浅格纹的防滑纹路，锁紧螺丝后支架和墙面之间的摩擦力更大，不会因为长期承重出现下滑移位的情况。整个支架的结构没有多余的装饰性特征，所有的结构特征都服务于安装固定、角度调节、承托限位的实际功能，没有冗余的设计元素，适合批量冲压成型加工，加工时可以采用2mm厚度的冷轧钢板一次冲压成型，表面做喷塑处理，兼顾结构强度和耐腐蚀性能，在潮湿的厂区环境或者半露天的岗亭位置使用也不会轻易生锈。
