免打孔3M胶电子设备壁挂螺栓安装座

日常做弱电部署、家用电子设备壁挂布置时，经常遇到墙面不能打孔、设备本身无壁挂孔位的痛点，这类免打孔螺栓式安装座就是针对这类场景开发的固定结构件，最早接触这类结构是在给小型网络设备做壁挂固定时，传统膨胀螺丝安装需要破坏墙面，租房场景、精装墙面、玻璃饰面、瓷砖墙面都不允许打孔，而普通背胶粘贴的挂架没有定位柱，设备挂装后容易移位滑落，带螺栓柱的胶贴安装座刚好解决了这两个核心问题。

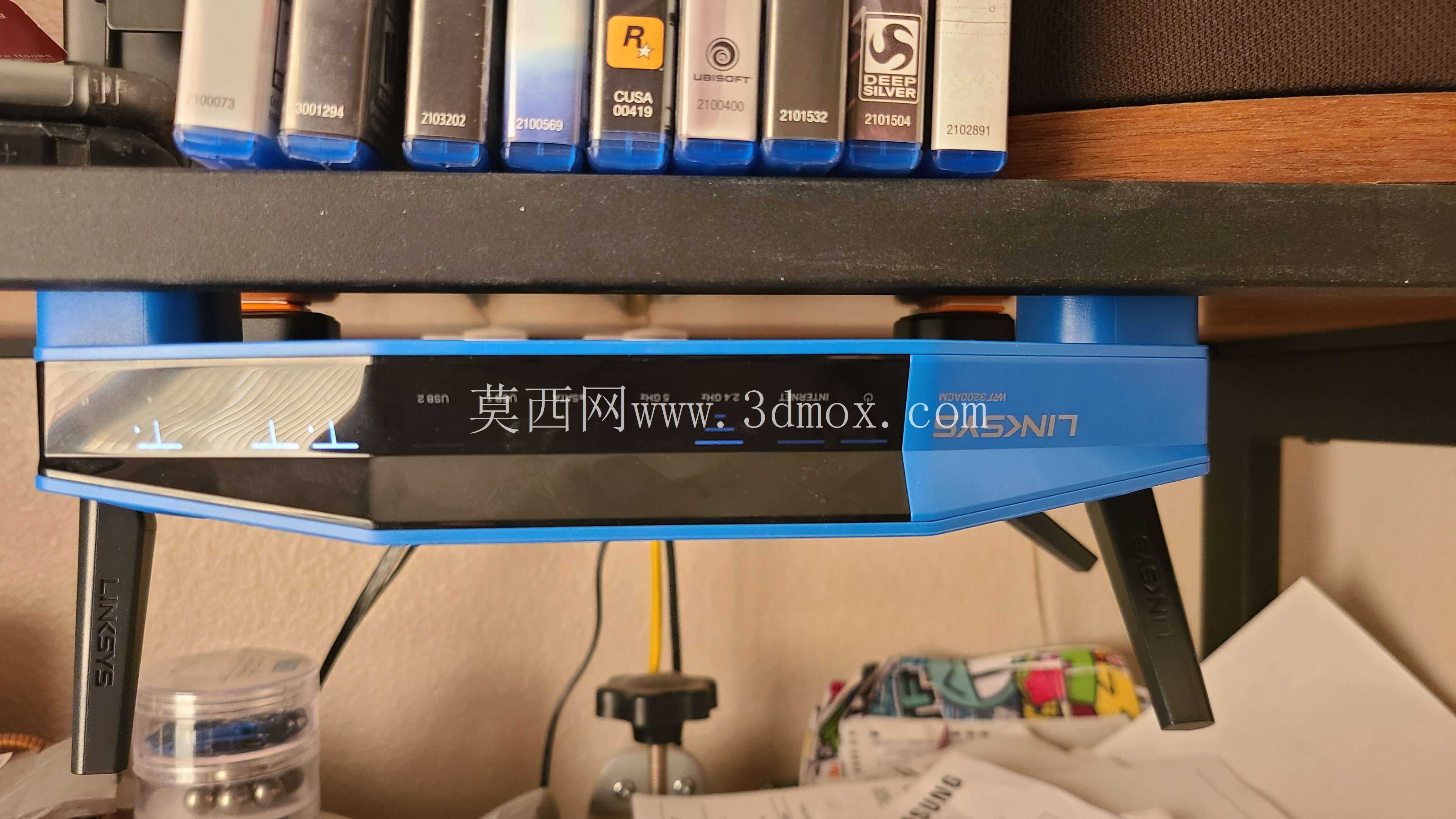

这类安装座的实际用途覆盖非常广，除了最初适配的家用路由器，还可以用来固定小型交换机、电视盒子、迷你主机、墙面传感器、网关类通讯设备，只要设备背面带有对应尺寸的挂孔，都可以通过这类安装座实现免打孔壁挂固定，相比扎带捆绑、普通双面胶粘贴的固定方式，带定位螺栓柱的结构可以完全限制设备的水平滑移与竖向脱落风险，固定可靠性提升非常明显。

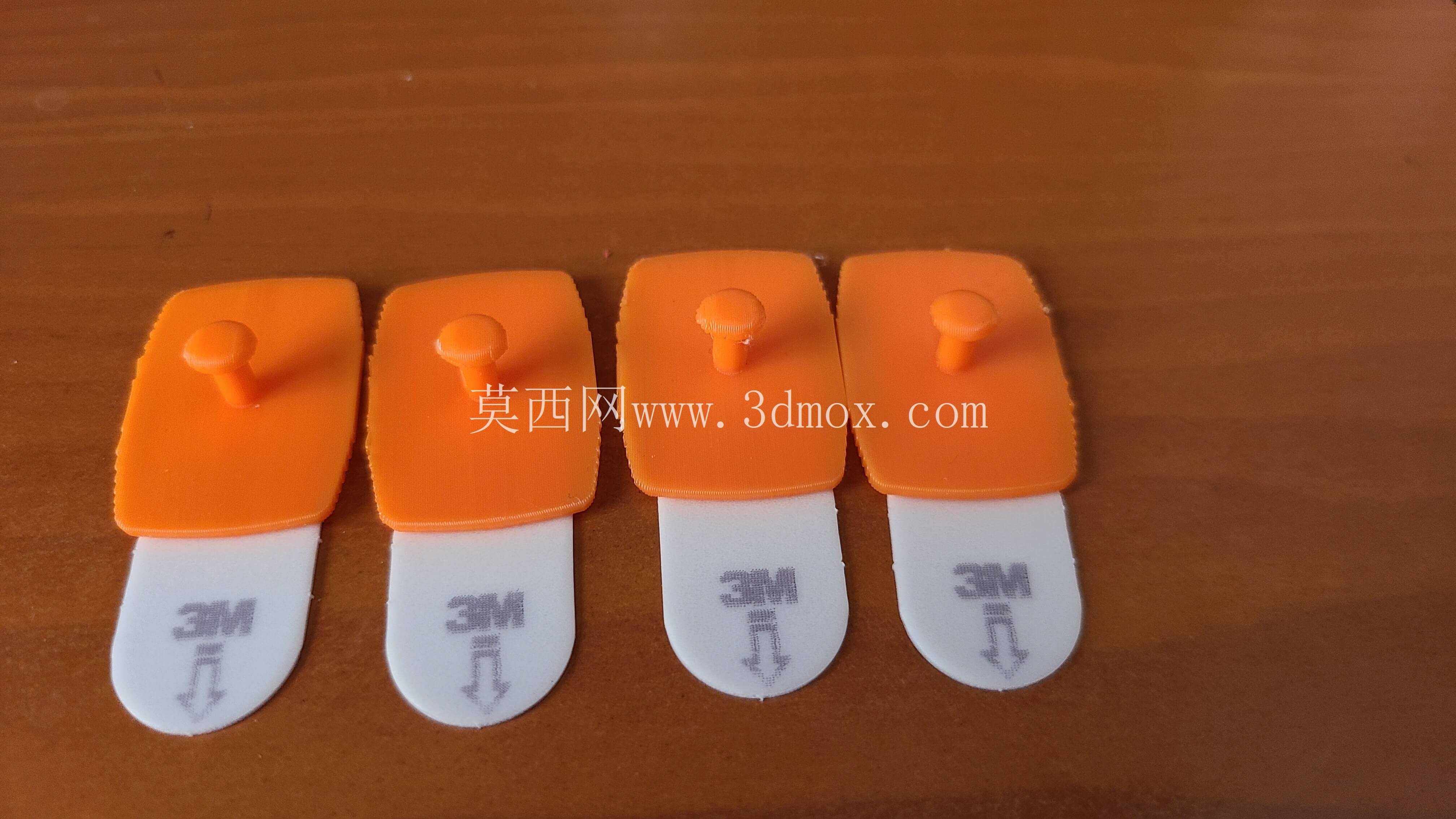

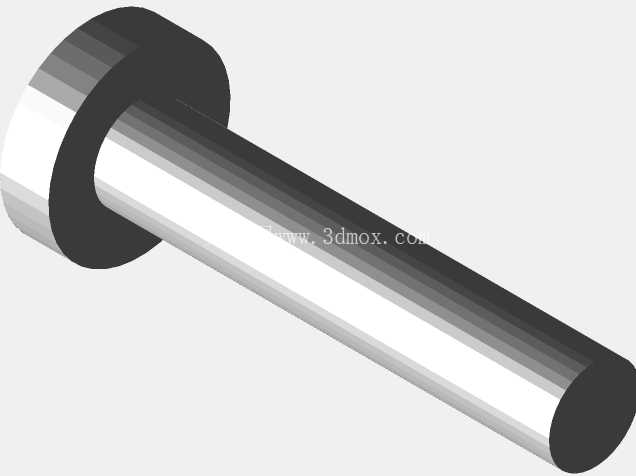

从功能特性来看，整个安装座分为两个功能区域，下部是带3M背胶的粘贴基底，上部是一体成型的定位螺栓柱，粘贴基底做了圆角矩形的外形设计，边缘做了薄边过渡，粘贴后不会出现突兀的凸起，也能减少边缘被剐蹭导致胶层起翘的概率；上部的螺栓柱采用圆头设计，柱身直径匹配常见消费电子设备背面的标准挂孔尺寸，圆头结构可以在设备挂装时起到导向作用，不需要精准对位就能顺利把设备挂到柱体上，同时柱体高度做了冗余设计，适配不同厚度的设备壳体挂位，不会因为柱高不足导致设备挂装后松脱。

设计这类结构的时候，首先要考虑的是粘贴基底的受力分布，3M胶的粘贴强度和有效粘贴面积直接相关，所以基底不能做的过小，要保证胶层有足够的接触面积来承受设备的重量，同时基底的形状要避开应力集中的直角结构，所有边角都做R角处理，避免胶层边角处因为应力集中率先脱胶；螺栓柱的位置要做居中设计，保证挂装设备后整个基底的受力均匀，不会出现单侧受力过大导致胶层剥离的情况，柱身和基底的连接位置要做圆角过渡，避免连接处出现应力断裂的问题，尤其是采用PLA这类3D打印耗材制作的时候，连接处的圆角可以大幅提升结构的抗弯折强度。

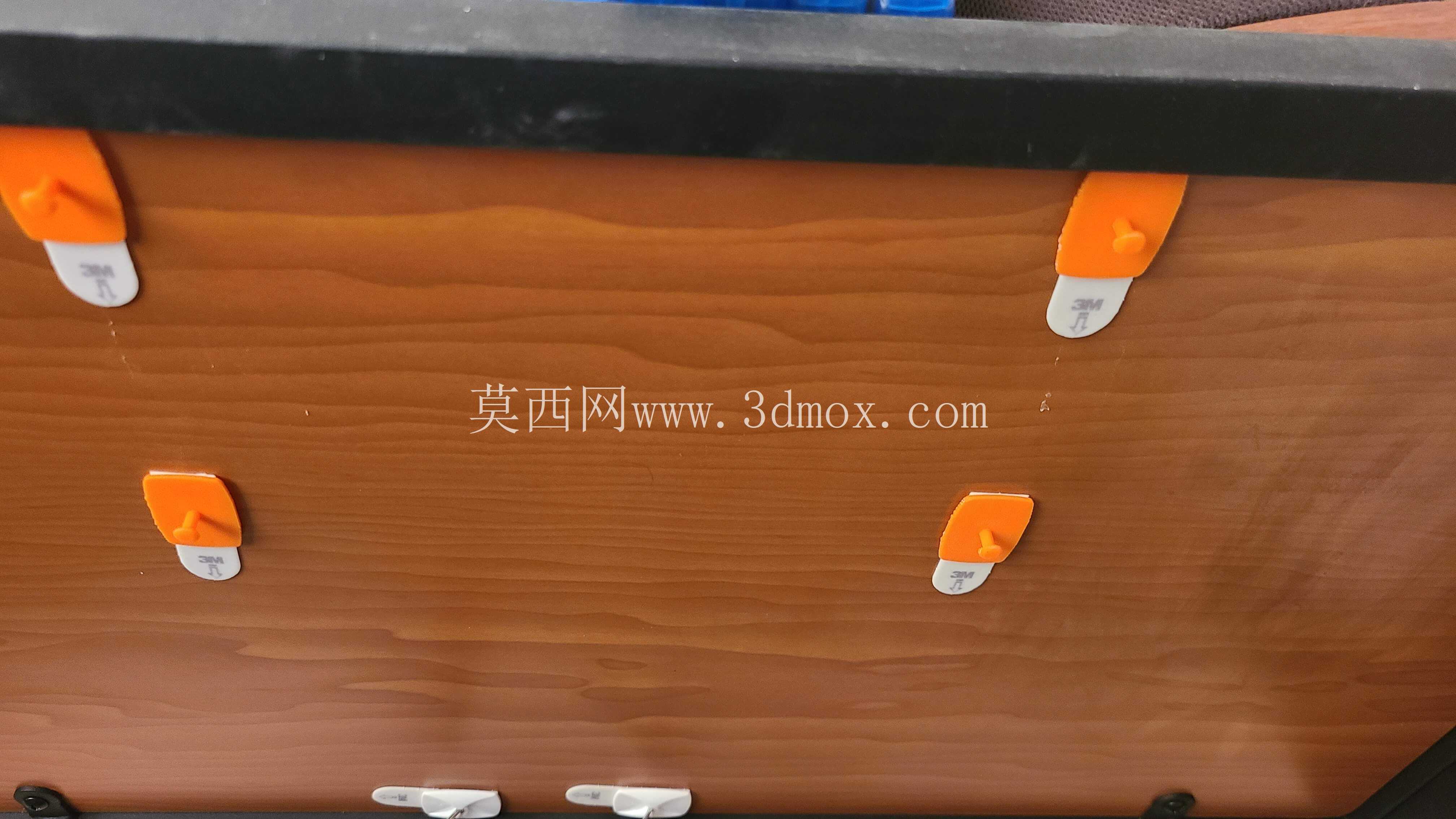

安装边界方面，这类安装座对粘贴墙面有基础要求，需要粘贴面平整、无浮灰、无油污，粘贴前需要用酒精擦拭粘贴面去除污渍，粘贴后需要静置24小时让胶层完全附着固化，再挂载设备才能达到最佳的固定强度；单座的承重上限和胶层粘贴面积、墙面材质直接相关，平整玻璃、瓷砖、烤漆板材表面的粘贴强度最高，乳胶漆墙面、硅藻泥墙面因为表层材质强度低，承重上限会相应降低，挂载超过1kg的设备时建议增加安装座的数量来分散承重。打印制作这类结构的时候，螺栓柱的朝向会直接影响结构强度，将支架侧放打印可以让螺栓柱的层理方向和受力方向一致，柱体的抗弯折强度会比平放打印高很多，侧放打印时需要添加支撑来保证柱体成型质量，如果对强度要求不高，也可以选择平放打印，不需要额外添加支撑和底座，打印效率更高，只是螺栓柱的层间结合力会稍弱，适合挂载重量较轻的小型设备。实际使用时，可以先通过测试件确认螺栓柱的直径和高度是否匹配目标设备的挂孔，再批量制作对应尺寸的安装座，避免尺寸不符导致无法安装。
