半成品存储堆叠式定位托盘结构设计

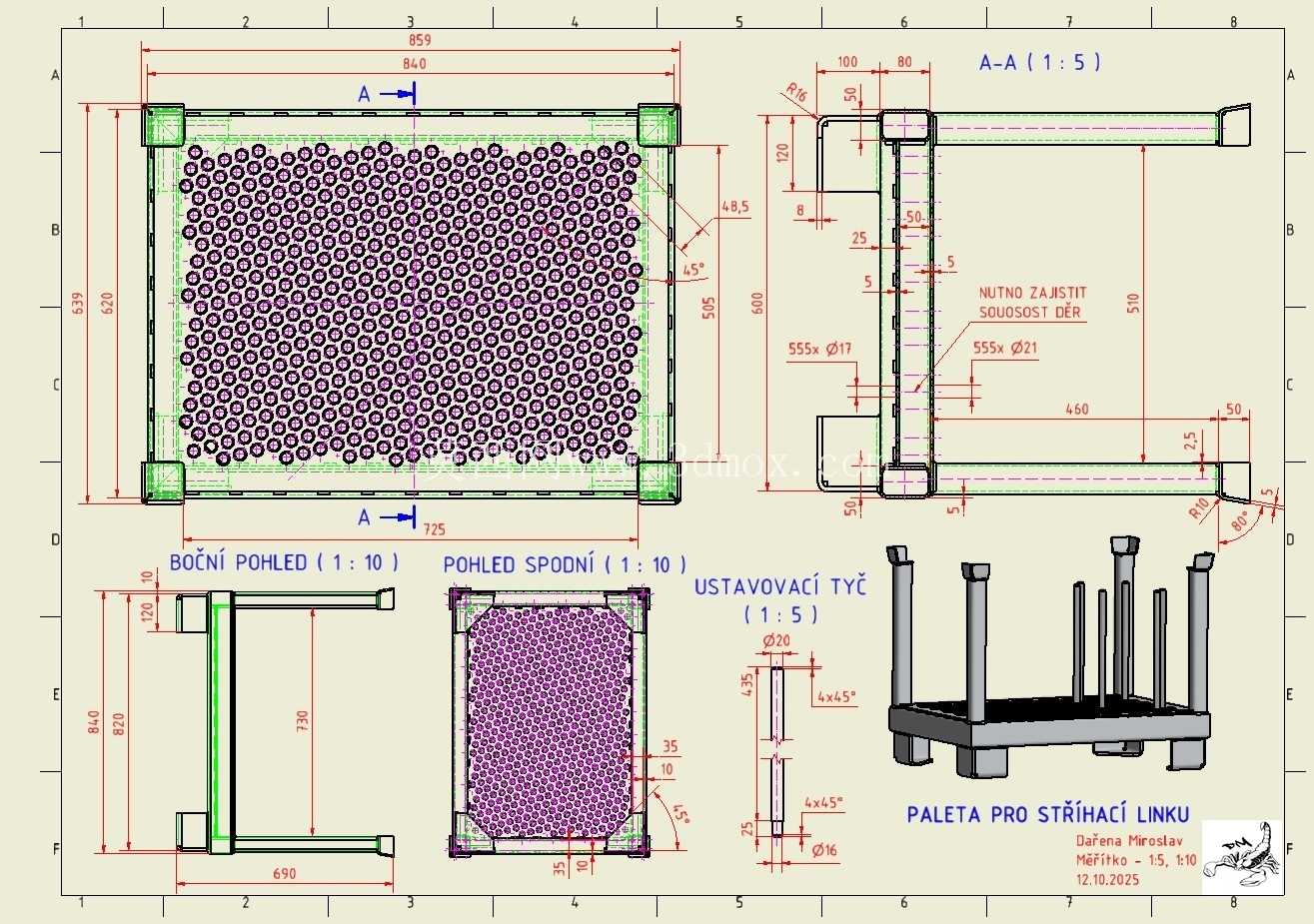

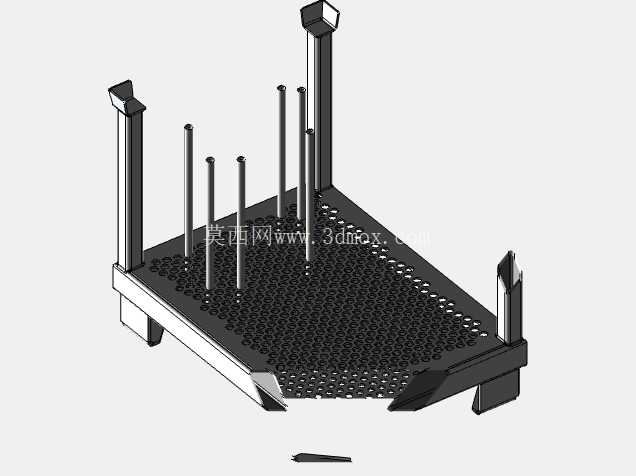

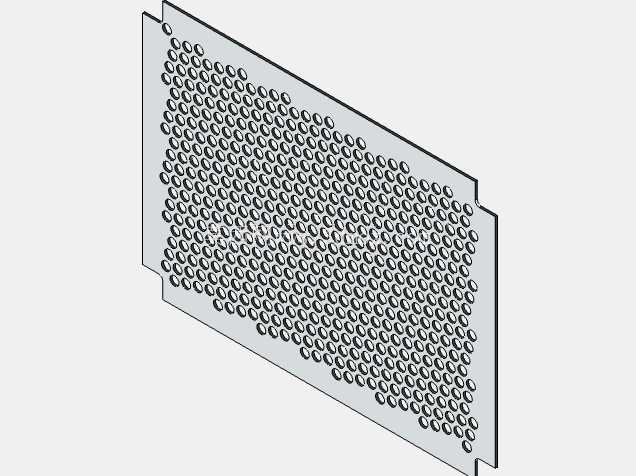

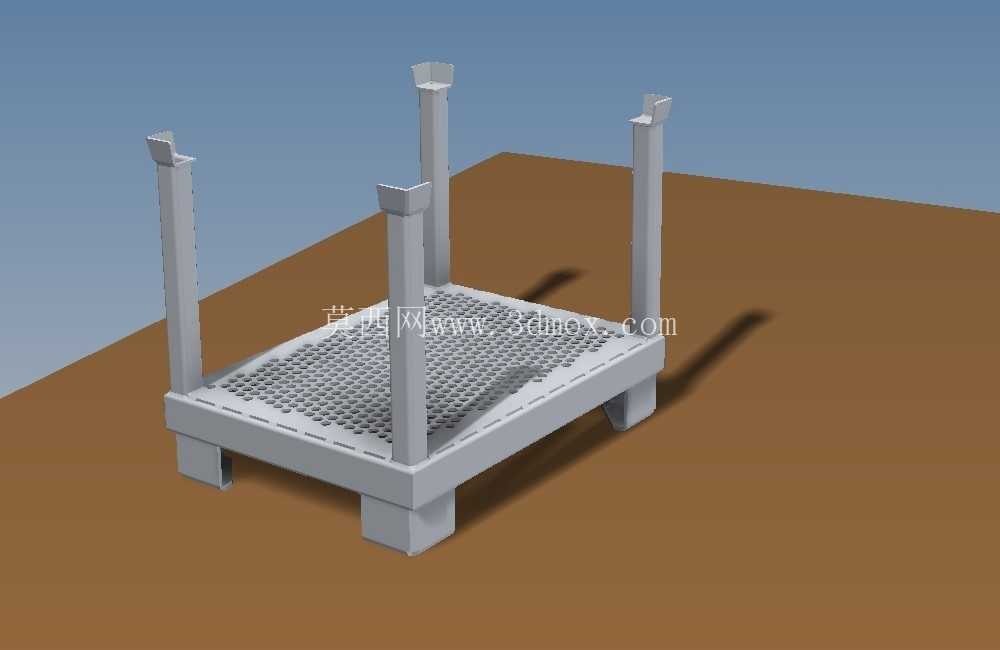

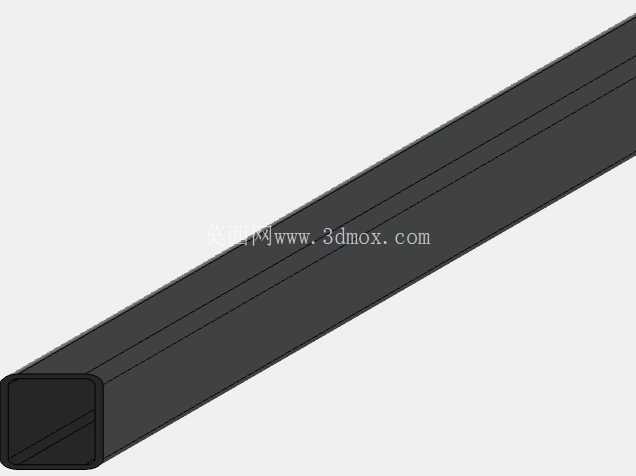

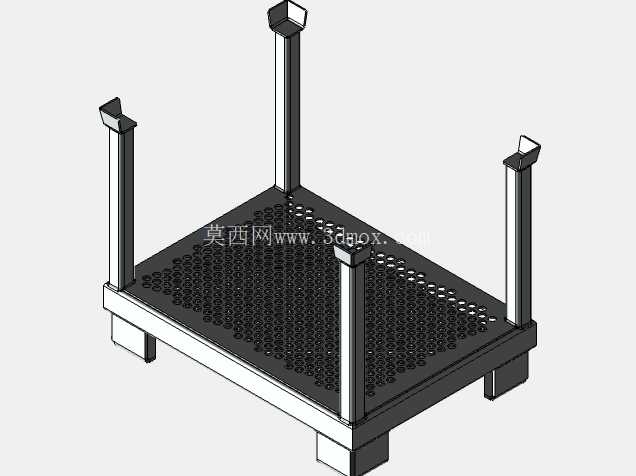

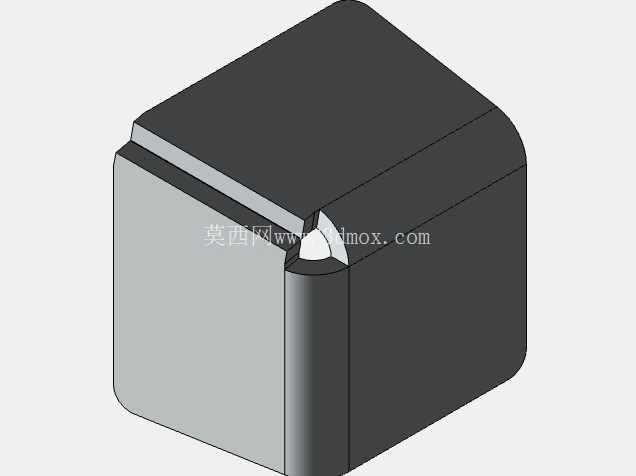

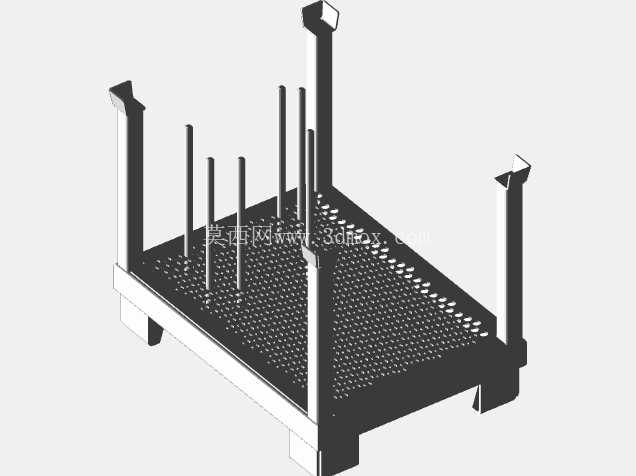

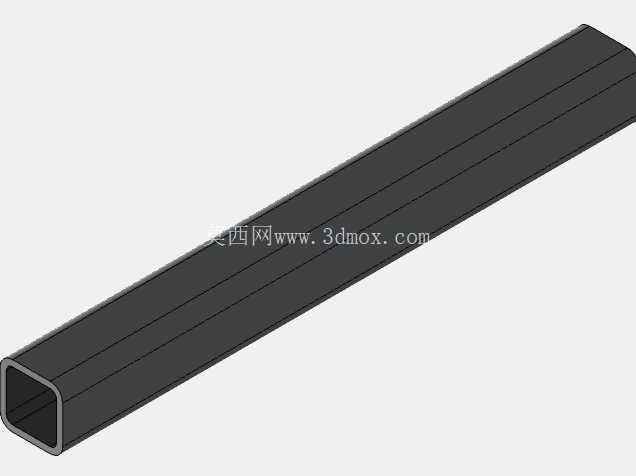

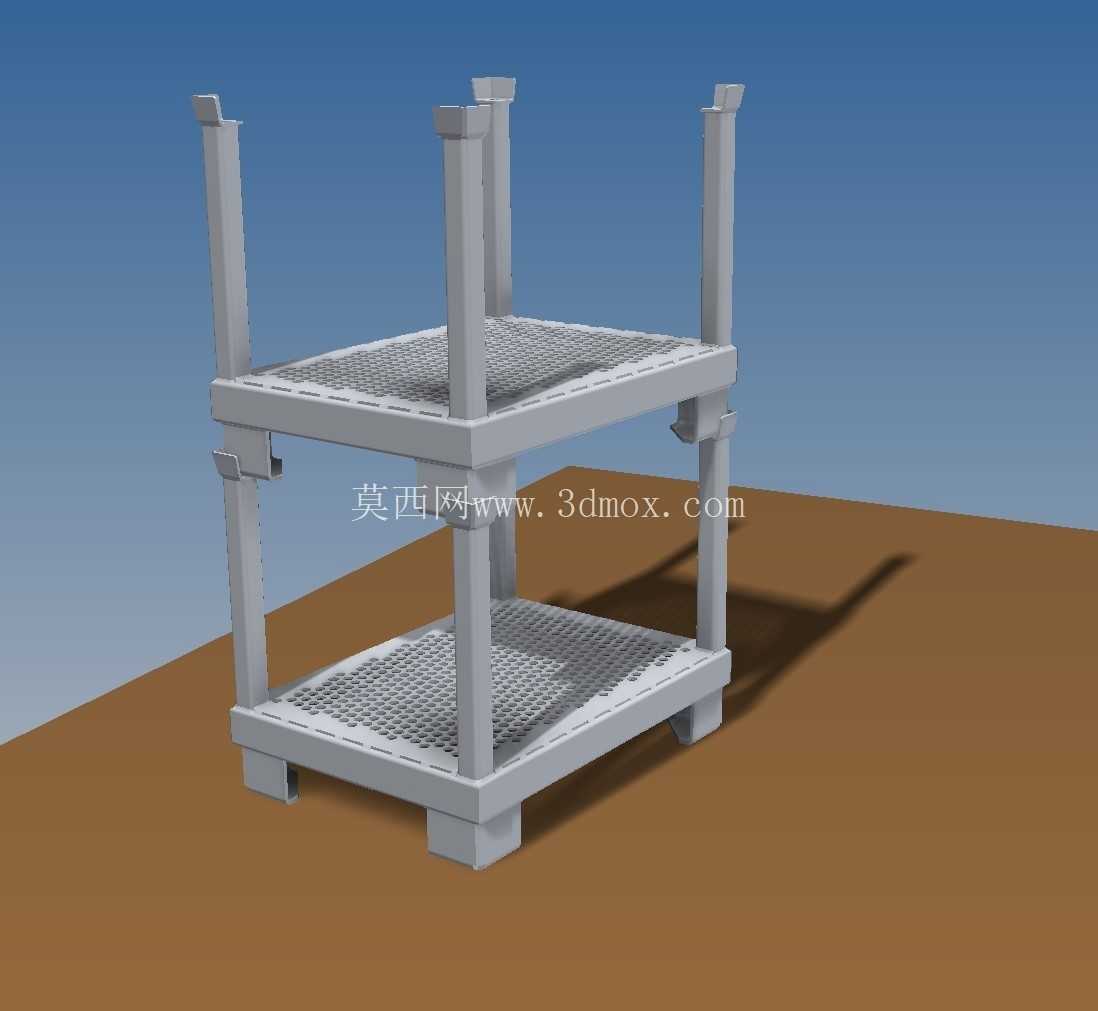

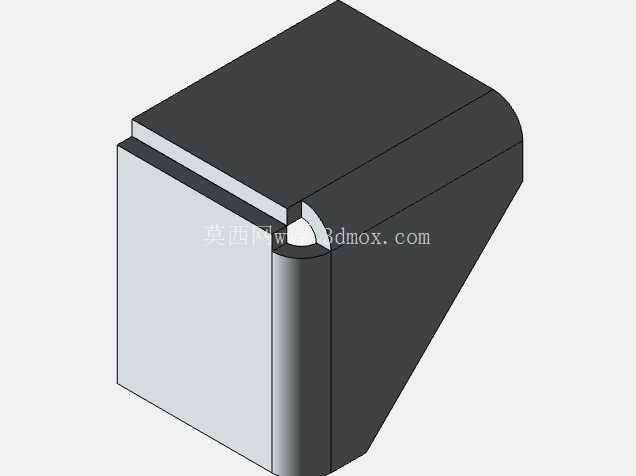

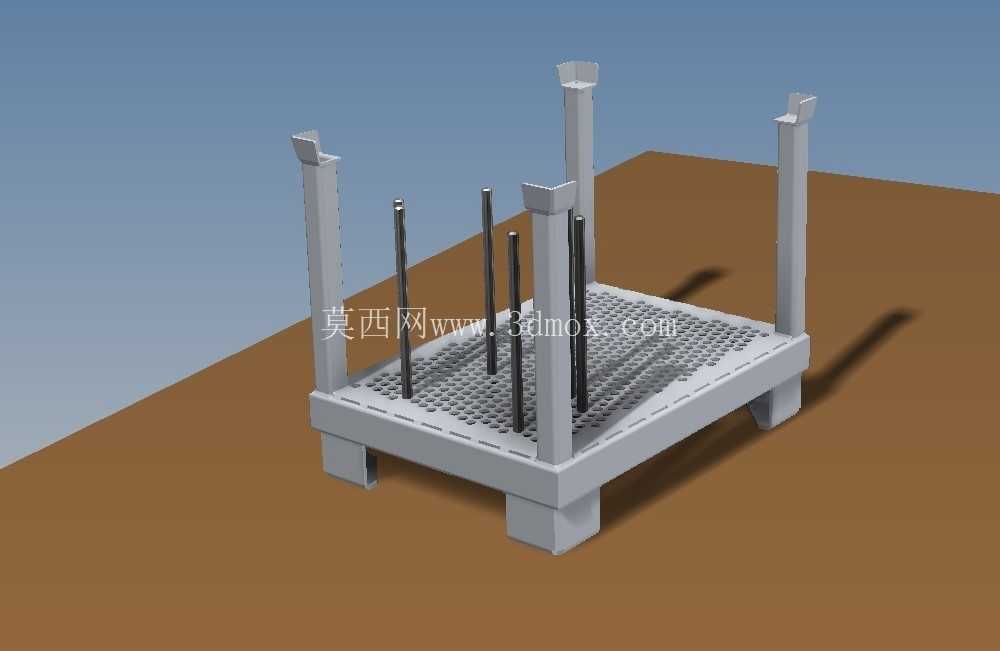

在离散制造车间的半成品流转环节，切割工序后的待转运工件往往存在码放散乱、转运磕碰、堆叠空间利用率低的问题，这款带定位立柱的网格托盘正是针对这类场景开发的载具结构。从实际使用边界来看，该托盘采用上下可嵌套堆叠的结构设计，四根立式定位柱既作为上层托盘的支撑受力件，也作为托盘上放置工件的侧向定位基准，避免工件在转运、堆叠过程中出现滑移磕碰。托盘的承载面采用网格镂空结构，相比整板式承载面，一方面可以降低自身结构重量，减少转运过程中的无效负载，另一方面镂空结构可以避免切割工序后工件携带的切削液、金属碎屑在托盘表面积攒，无需额外清理即可直接进入下一道工序，适配切割线、打磨工序间的半成品周转需求。

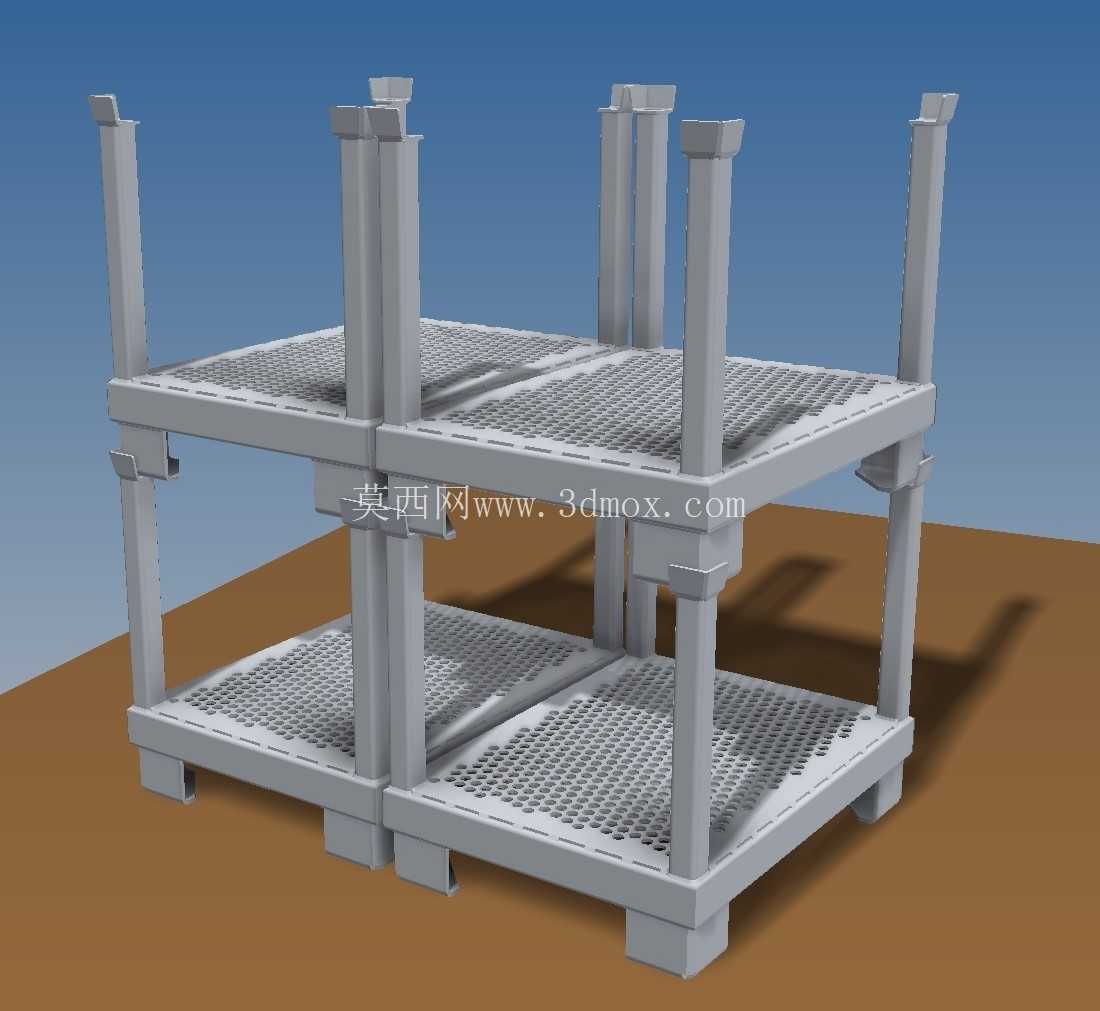

设计过程中，定位柱的插接配合尺寸是核心考量点，立柱底部的插接凸台与下层托盘顶部的定位凹槽采用小间隙配合，既保证多层堆叠时的对位效率，无需额外校准即可快速完成堆垛，也能避免堆垛后出现横向窜动，堆垛高度可根据车间仓储区域的净空、转运设备的举升上限灵活调整，单组托盘堆垛后的整体稳定性可满足普通液压叉车、手动托盘车的转运需求，不会出现堆垛倾覆的风险。托盘底部的支撑脚采用一体化加强结构，与地面接触的支撑面做了加宽处理，即使在车间环氧地坪存在轻微不平整的情况下，也能保证单托盘放置的稳定性，不会出现放置后倾斜导致工件滑落的问题。

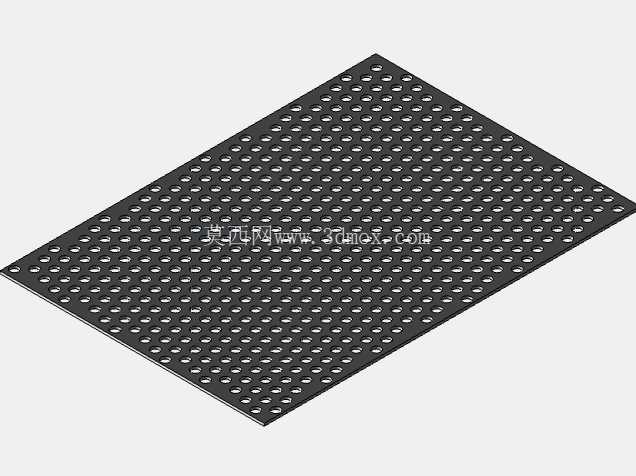

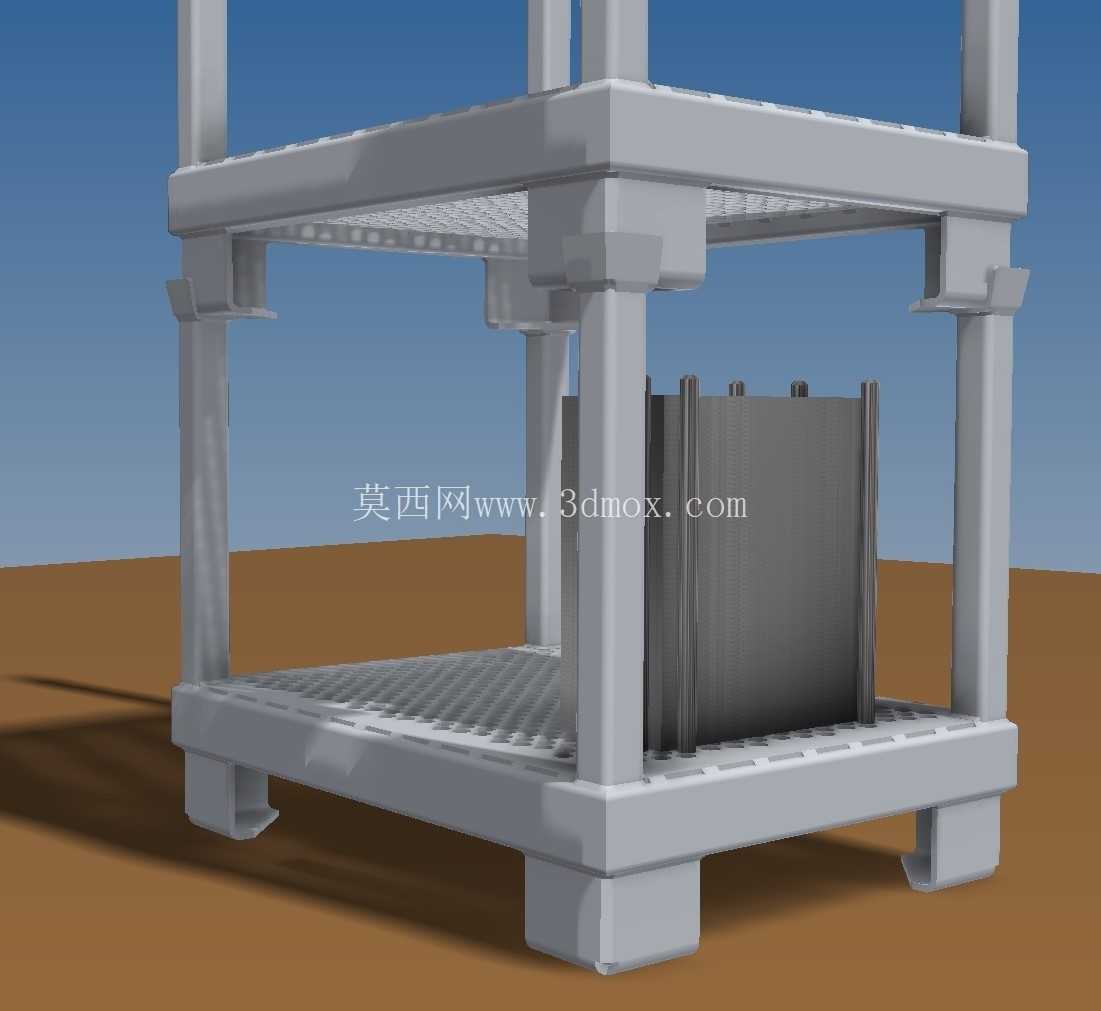

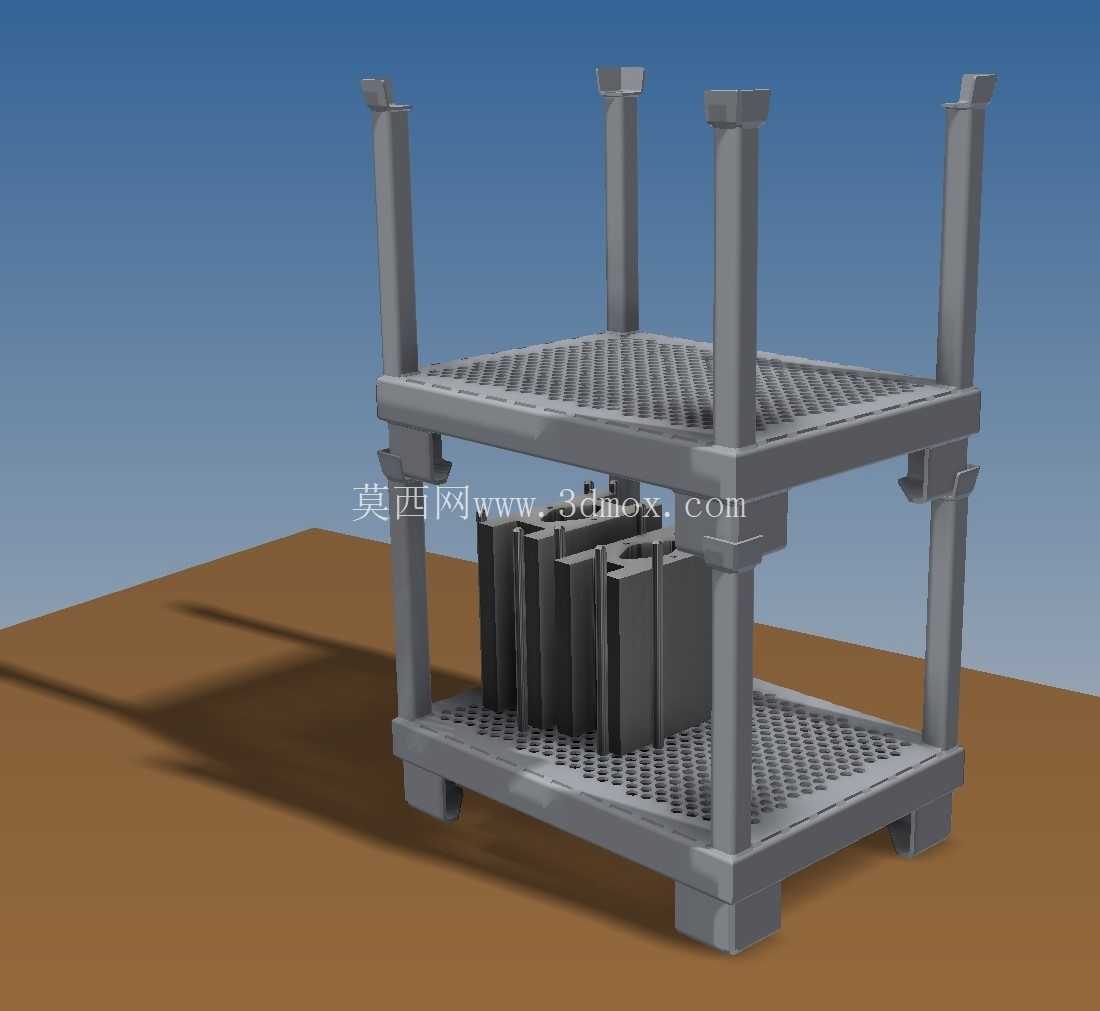

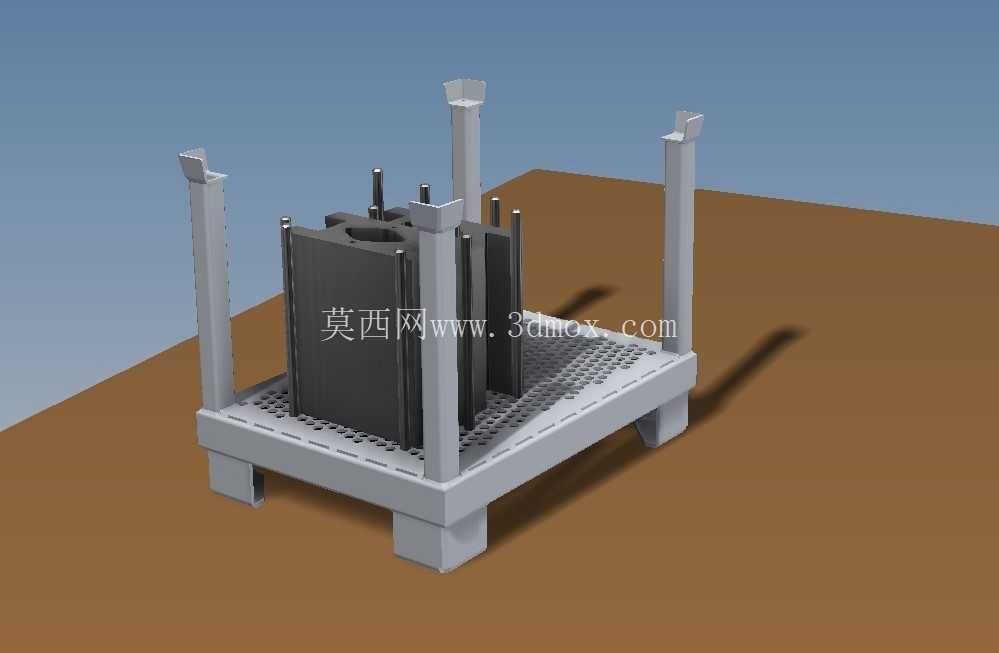

从功能适配性来看，托盘的网格承载面的栅格间距经过针对性设计，既可以保证小型块状工件不会从栅格缝隙掉落，也能让切削液、碎屑顺利下落，配合定位柱的可调整设计（实际生产中可根据待存储工件的外形尺寸调整定位柱的安装位置），可以适配不同规格的切割类半成品存储，比如金属板材切割件、型材下料件等，无需额外定制专用载具，降低车间载具的采购与管理成本。相比普通的平托盘，这款带定位结构的堆叠托盘不需要额外搭配货架即可实现多层立体存储，在车间临时缓存区、半成品待转区使用时，可以直接堆垛放置，充分利用垂直空间，减少平面仓储面积的占用，尤其适合中小批量生产、工序间缓存空间有限的加工车间使用。

结构细节上，托盘的所有棱边都做了圆角倒钝处理，避免操作人员在码放工件、转运托盘过程中被锐边划伤，定位柱的顶部做了导向锥面设计，上层托盘堆叠放置时，即使存在少量对位偏差，也可以通过导向锥面顺利滑入定位位置，降低操作人员的堆垛操作难度。承载网格的筋板采用等间距加强设计，在额定承载范围内不会出现网格变形，即使长期放置较重的金属切割件，也能保证承载面的平面度，不会因为筋板变形导致工件放置不稳。托盘的整体结构采用模块化设计，若单根定位柱出现碰撞变形，可单独拆卸更换，无需整体报废托盘，降低后期的维护成本。在实际生产线布局中，这类托盘可以直接对接切割设备的下料工位，工件下料后直接码放在托盘上，堆满后直接通过叉车转运至下一道工序的待料区，全程不需要二次倒运工件，减少工件的磕碰损伤概率，也能降低转运过程中的人工劳动强度。需要注意的是，该托盘的设计承载上限与堆垛层数直接相关，实际使用中需要根据最底层托盘的承载能力确定最大堆垛高度，避免底层托盘过载出现结构变形，同时定位柱的配合面需要定期清理碎屑，避免碎屑卡入配合间隙导致堆垛对位困难。
