肉质检测用螺旋进给螺杆结构设计

　　在畜禽肉质检测的实验室及现场快检场景中，这类螺旋结构件是肉质取样、压实测量环节的核心执行部件，区别于普通传动螺杆，其型线设计完全围绕肉质样本的物理特性展开。日常检测作业里，需要将切取的待测肉质样本送入检测工位，通过螺旋面的渐进挤压，让样本内部的纤维排布趋于均匀，避免因样本松散导致的嫩度、含水率、剪切力等指标检测偏差，很多人容易把这类零件和普通输送蜗杆混淆，实际上它的螺旋升角、齿廓曲率都经过针对性调整，不会在进给过程中切断肉质纤维，保证检测样本的原始性状不被破坏。

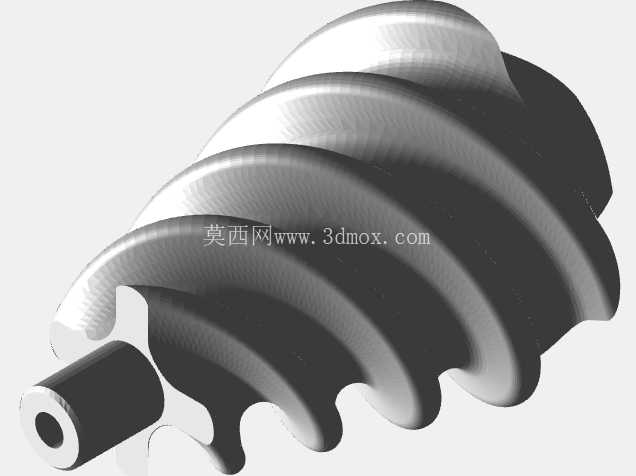

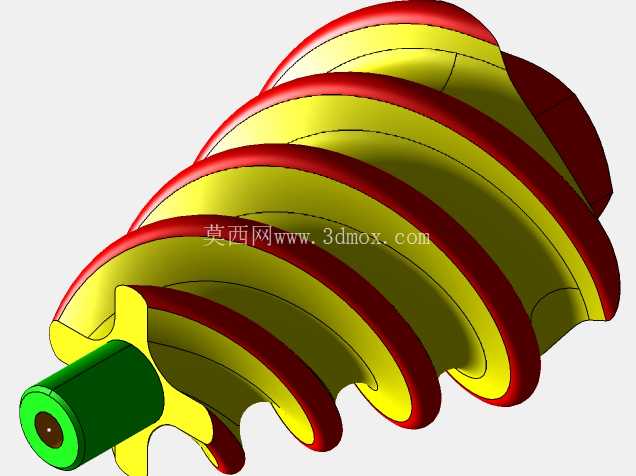

　　从结构设计逻辑来看，这个零件的头部采用带中心通孔的圆柱轴端设计，通孔的作用一方面是减重，另一方面是适配检测设备的快装销轴，安装时不需要额外的法兰连接件，直接插入设备的驱动轴座，用径向紧定螺钉锁紧即可，轴端的外径公差控制在h7级别，和安装座的轴承内圈配合间隙控制在0.02mm以内，避免高速旋转进给时出现径向跳动，影响样本挤压的均匀性。螺旋段的型线采用变曲率设计，靠近轴端的起始段螺旋升角较大，能够快速抓取放置在进料槽的肉质样本，随着螺旋向末端延伸，升角逐渐变小，螺距同步收窄，对样本的挤压力逐步提升，这个压力梯度的设计很关键，要是全程采用等距等升角的螺旋，初始进料阶段容易把样本挤碎，末端压实阶段又达不到要求的压紧密度，最终检测出来的数据会和实际值存在15%以上的偏差。

　　螺旋齿的齿顶做了R0.8的圆角钝化处理，没有锋利的刃口，这也是和切削类螺杆、输送螺杆的核心区别，肉质样本含有脂肪和筋膜，锋利的齿边容易勾挂筋膜，导致样本残留在螺旋槽内，不仅会造成不同批次样本的交叉污染，长期残留的有机质变质后还会影响检测结果的准确性，钝化的圆角既能保证对样本的推送力，又不会勾挂纤维组织，每次检测完成后用高压冲洗枪就能快速清理齿槽残留。从安装边界来看，整个零件的总长适配常规台式肉质检测仪的进料腔长度，螺旋段的最大外径比进料腔的内径小2mm，预留的间隙既能避免螺旋旋转时和腔壁发生剐蹭，又不会让样本从间隙处漏出，轴端的伸出长度刚好匹配驱动端的联轴器安装位，不需要额外加装轴套调整轴向位置，装配时只要将轴端插到底，锁紧紧定螺钉就能完成安装，对现场设备维护人员来说，更换这个零件不需要复杂的对中调整，单人两分钟就能完成备件更换。在实际使用场景中，这类螺杆不仅用在实验室的精密肉质检测设备上，在屠宰线的在线快检工位也有大量应用，屠宰线的检测节拍更快，每小时要处理上百个样本，对螺杆的耐磨性能要求更高，设计时螺旋面的表面粗糙度控制在Ra1.6以下，减少肉质粘附的同时，也能降低长期摩擦带来的型面磨损，要是螺旋面磨损超过0.1mm，齿槽的容积就会发生变化，每次推送的样本体积出现偏差，就会导致检测数据失准，所以在建模阶段就对螺旋面的曲率连续性做了严格校验，避免出现局部应力集中导致的不均匀磨损。

　　很多初入行的结构设计人员在做这类检测设备的进给部件时，会直接套用标准蜗杆的参数，结果做出来的零件要么推送力不足，样本卡在进料腔里，要么挤压力过大把样本的汁液提前挤出，影响后续的指标检测，这个模型的型线参数是经过多轮实物测试调整后的结果，螺旋槽的深度从进料端到出料端逐步变浅，配合螺距的变化，刚好能把样本压实到检测传感器要求的密度区间，不需要额外增加压实机构就能完成样本预处理，简化了整个检测设备的结构，减少了故障点。另外，轴端的中心通孔还可以接入气路，在检测完成后通入低压压缩空气，配合外部冲洗就能把残留的细碎肉屑从螺旋槽里吹出来，不需要拆卸零件就能完成日常清洁，这也是设计时考虑到食品检测场景的卫生要求做的细节优化，整个零件没有清洁死角，所有的转角都做了圆角过渡，不会积存污物，符合食品接触类零件的卫生设计规范。
