教学练习用低结构复杂度多关节机械臂结构

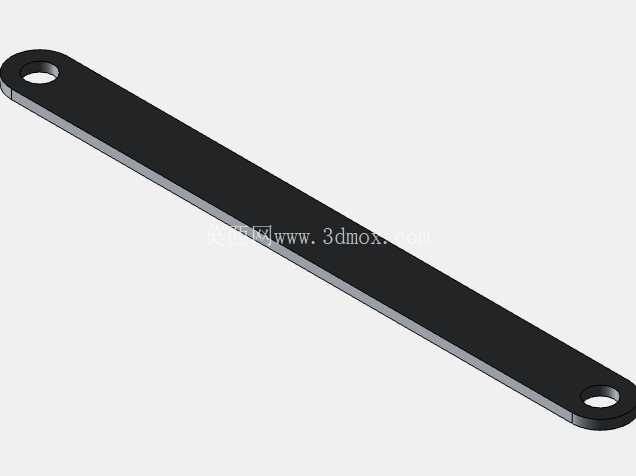

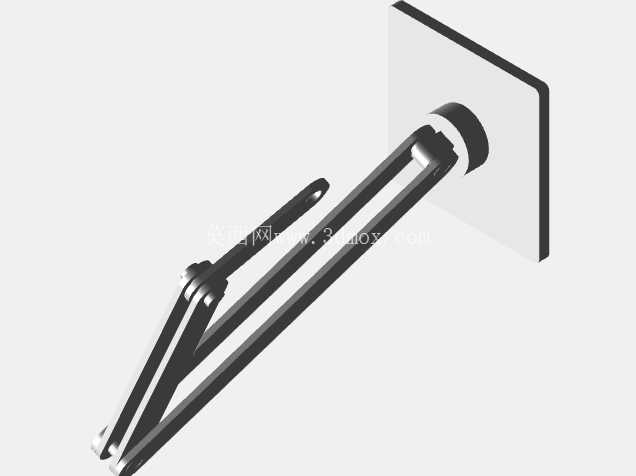

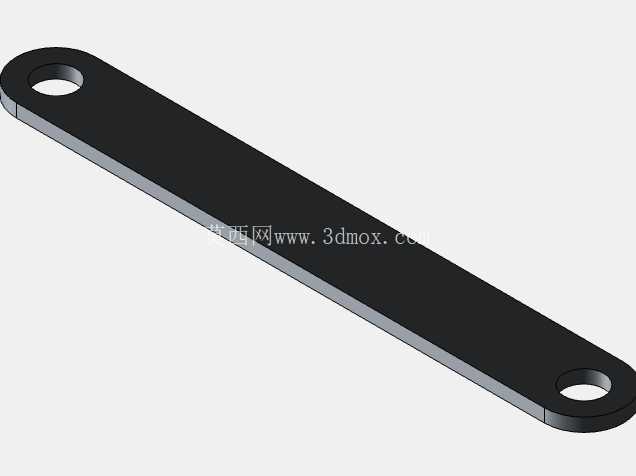

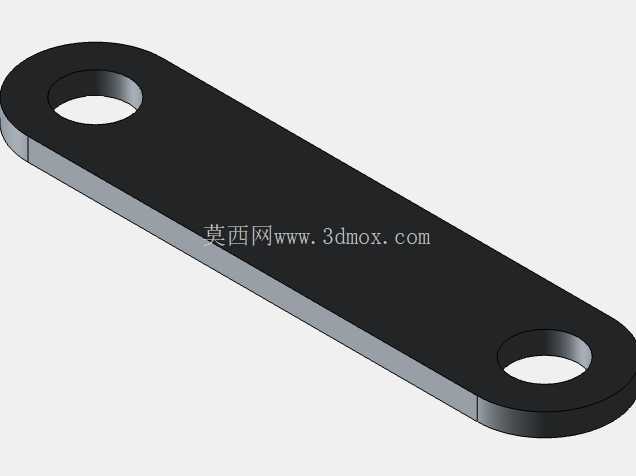

　　从结构功能来看，这款机械臂采用三自由度串联布局，底部为方形安装基座，通过中心回转关节连接第一级大臂，大臂与小臂之间通过铰接关节实现俯仰动作，小臂末端预留了工具安装接口，可根据练习需求加装简易夹爪、吸盘或者模拟焊枪等末端执行件，完全能够覆盖基础的点位运动轨迹模拟、关节联动动作演示等练习需求。设计思路上刻意做了结构简化处理，所有零件都采用规则几何外形，没有复杂的曲面造型，零件之间的配合公差选用中等精度等级，既能够保证装配完成后关节转动无明显卡滞，也不会因为公差要求过高提升练习者的装配难度，同时所有连接部位都采用外露的标准紧固件，不需要特殊工装就能完成全部拆装流程，练习者可以反复拆解、重组，熟悉不同装配顺序对最终机构动作顺畅度的影响。这款低复杂度多关节机械臂结构，最初的设计定位就是面向机械装配实训场景，解决入门阶段从业者缺乏低成本可反复拆装练习载体的痛点。在职业院校的机械装配实训课堂、企业新入职结构工程师的装配技能岗前培训场景里，这类简化结构的机械臂可以让练习者快速熟悉串联关节机构的装配逻辑，不需要面对工业级机械臂复杂的走线、密封、高精度配合要求，就能掌握关节同轴度调整、连杆连接预紧、基座固定找平这类基础装配技能。

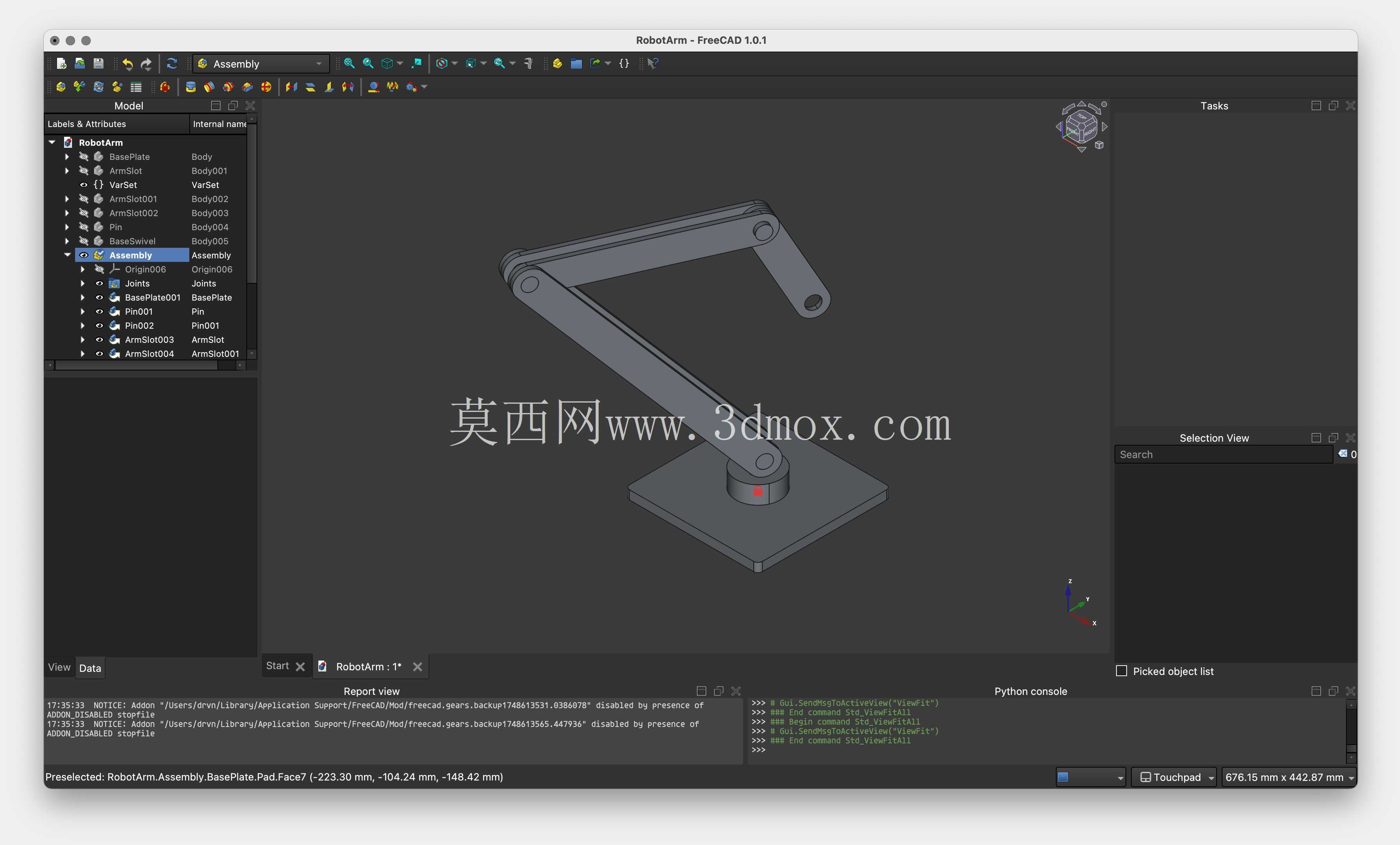

　　从安装边界来看，底部方形基座的边长控制在常规实训台的装夹范围内，不需要额外制作专用安装底座，直接通过台虎钳或者压板就能固定在实训工作台面上，整体展开后的最大作业半径控制在合理范围，不会占用过多实训操作空间，关节转动的极限位置都做了硬限位设计，避免练习过程中操作不当导致关节过转损坏零件。在实际实训应用中，这类简化机械臂还可以作为三维建模练习的载体，练习者可以通过实际测量零件尺寸，逆向完成三维建模、虚拟装配、运动仿真的全流程练习，对比虚拟装配和实际装配的差异，理解公差配合、装配约束在实际生产中的作用。

　　不同于工业级机械臂追求高精度、高负载、高运动速度的设计方向，这款结构在设计时特意弱化了性能参数要求，把重点放在装配逻辑的呈现上，每一个关节的连接方式、每一处连杆的受力传递路径都直观可见，练习者不需要拆解复杂的外壳护罩就能观察到整个机构的运动原理，能够快速建立串联机械臂的结构认知。基座部分采用加厚的平板设计，保证整体结构的重心始终落在基座支撑范围内，即使在最大伸展位置也不会出现倾翻问题，不需要额外加装配重块，简化了整体结构的零件数量。

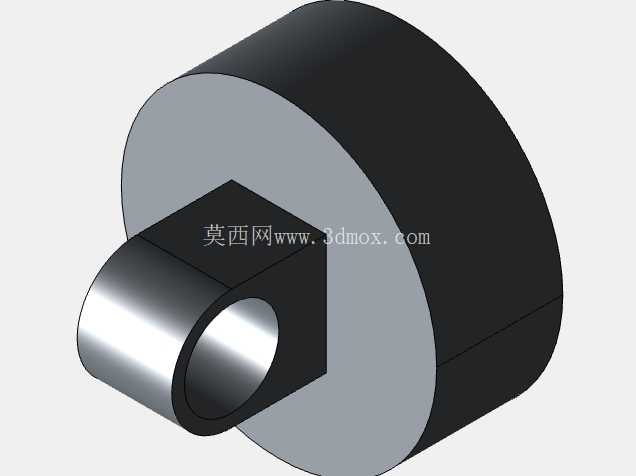

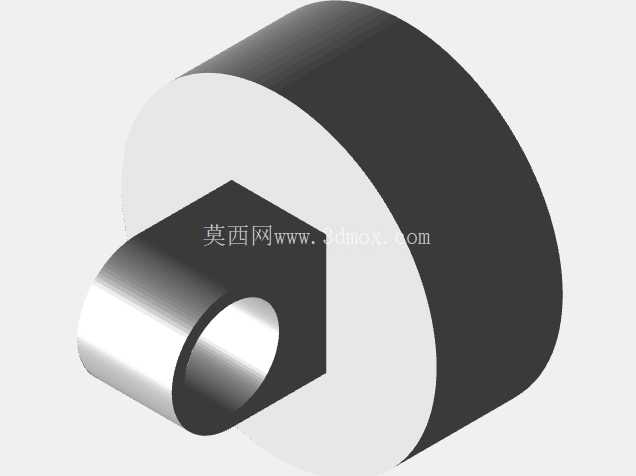

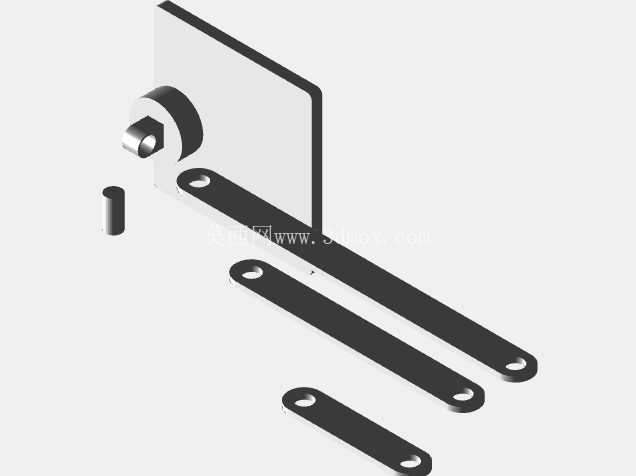

　　关节部位采用简单的轴孔配合加紧固件锁紧的结构，没有采用复杂的谐波减速器、伺服电机等工业级部件，练习者可以直观理解关节转动的基本原理，后续如果需要拓展功能，也可以在关节位置加装舵机、角度传感器等元件，升级为简易的电控机械臂，完成从纯机械结构到机电一体化结构的改装练习。在装配练习过程中，练习者可以先从基座与回转关节的装配开始，依次完成大臂、小臂、末端接口的连接，每完成一个部位的装配就手动测试关节的转动顺畅度，及时调整紧固件的预紧力，避免过紧导致转动卡滞、过松导致关节间隙过大的问题，通过反复调整掌握不同配合部位的预紧力控制技巧，这也是机械装配作业中最基础也最核心的技能点。
