串珠式脚踏触发控制操作部件结构设计

　　在通讯设备运维、小型电子装配生产线的工位操作场景中，操作人员往往需要双手持握工件或调试工具完成精细作业，此时脚部触发的控制部件就成为解放双手、提升操作连贯性的核心配套结构，本次设计的串珠式脚踏触发部件，正是针对这类需要高频、低力度触发的工位场景开发的操作结构。从实际使用的工况来看，这类脚踏部件常部署在工位台面下方的地面区域，操作人员坐姿状态下通过脚尖轻触即可完成信号触发，不需要大幅度抬脚动作，长时间作业也不会造成下肢疲劳，适配通讯终端组装、小型电子元件检测等需要连续触发信号的作业环节。

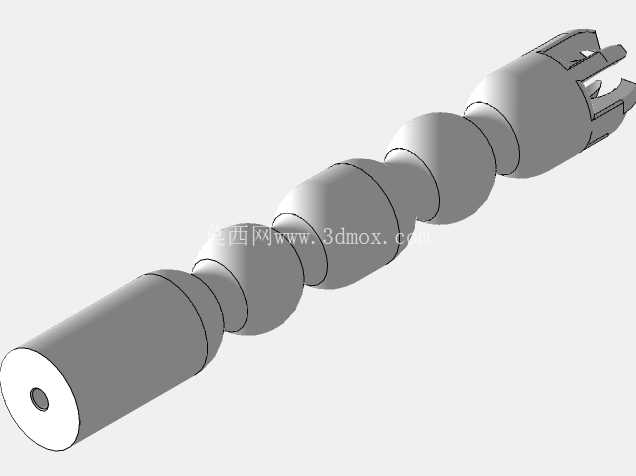

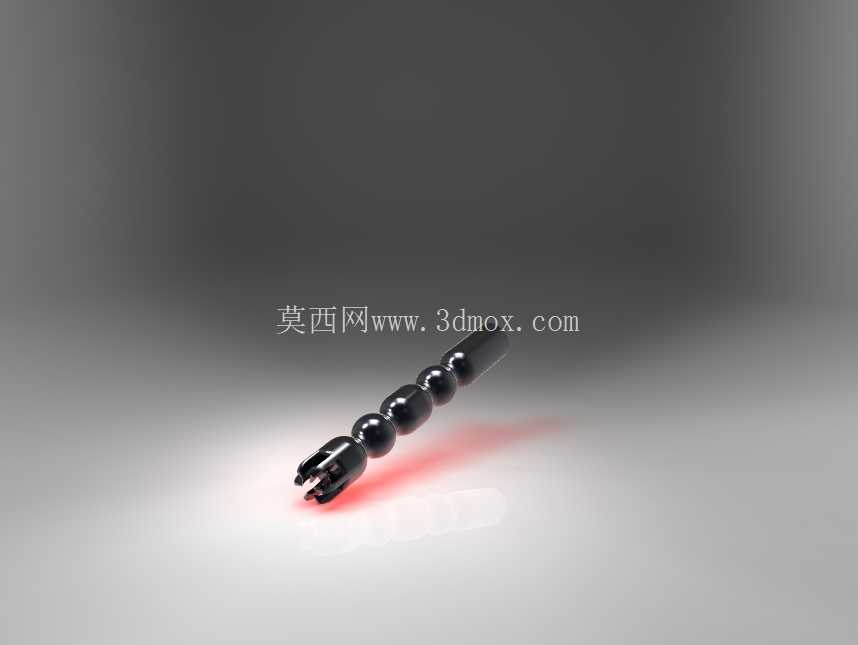

　　设计过程中首先考虑的是触发端的接触反馈，前端的叉形触发头采用开口式结构，能够与配套的微动开关触发臂形成稳定的卡合接触，避免长期踩踏后出现接触偏移、触发失效的问题，叉头的开口尺寸经过反复校核，既能够保证与开关部件的装配公差容差，也不会因为间隙过大导致触发行程过长。主体的串珠式杆身结构并非单纯的外观设计，每一段球形凸起都对应着杆身的受力加强节点，当操作人员脚尖施加踩踏力时，力会沿着串珠节点均匀传递到后端的铰接位置，不会出现杆身局部应力集中导致的弯折变形，同时球形的外表面没有尖锐棱角，即使操作人员脚部位置偏移，也不会剐蹭鞋底或者造成磕碰损伤，适配车间内操作人员穿戴劳保鞋的使用场景。

　　杆身的长度设计充分考虑了工位的安装边界，整体长度控制在操作人员坐姿下脚尖自然伸展的覆盖范围内，不需要刻意调整脚部位置即可完成触发，安装时后端的铰接座可以固定在工位底部的安装支架上，铰接点的转动阻尼经过调校，既能够保证踩踏时的顺畅反馈，也能在脚部离开后依靠自身阻尼快速复位，不会出现回弹晃荡导致的误触发问题。从安装适配性来看，该部件的铰接端采用标准的销轴安装孔，能够适配多数通用型脚踏开关的安装基座，不需要对现有工位的开关安装位做额外改造，替换原有损坏的脚踏触发杆时可以直接装配，降低现场维护的配件适配成本。触发行程的设计上，整体踩踏行程控制在15毫米以内，脚尖轻压即可完成触发动作，触发力度设置在20牛左右，既不会因为力度过小导致误碰触发，也不会因为力度过大增加操作人员的脚部负荷，在连续8小时的作业场景下，能够有效降低下肢的操作疲劳度。杆身的串珠结构同时还兼顾了防滑性能，球形凸起之间的凹陷区域能够增加与鞋底的摩擦力，即使鞋底沾有少量车间内的灰尘或者防静电鞋的光滑鞋底接触，也不会出现踩踏打滑的问题，保证每一次触发动作的可靠性。在结构强度校核阶段，针对杆身的受力工况做了反复的模拟验证，在最不利的受力点施加100牛的瞬时踩踏力时，杆身的最大变形量小于0.2毫米，不会出现永久变形，铰接位置的销轴采用耐磨材质，长期往复转动的磨损量控制在极低水平，能够满足工位上数万次的触发使用需求。从实际应用的延伸场景来看，该结构除了适配通讯电子类的生产工位，也可以用于小型冲压设备的手动工位触发、医疗检测设备的脚部操作控制等场景，只要是需要双手占用、通过脚部完成信号触发的操作位，都可以通过调整安装支架的高度适配该部件的安装。

　　设计过程中特意规避了复杂的异形曲面结构，所有的串珠段都是规则的球形回转体，加工时可以通过普通车床一次装夹完成杆身的加工，不需要复杂的五轴加工工序，有效降低了零件的加工成本，前端的叉形触发头可以与杆身一体加工成型，减少装配环节的累计误差，保证触发位置的精度。安装边界方面，该部件整体转动时的最大外轮廓半径不超过50毫米，安装在工位下方时不会占用过多的地面空间，也不会与工位下方的线缆、储物搁板产生干涉，铰接座的安装孔位采用长圆孔设计，装配时可以根据操作人员的实际坐姿习惯微调安装位置，适配不同身高操作人员的脚部操作习惯。触发头的位置设计在杆身最前端，距离铰接点的距离经过杠杆比核算，能够保证脚部施加较小的力就可以触发开关，同时也不会因为杠杆比过大导致触发过于灵敏，平衡了操作省力与防误触的双重需求。
