Makerbot吉祥物克莱德分体组装结构设计

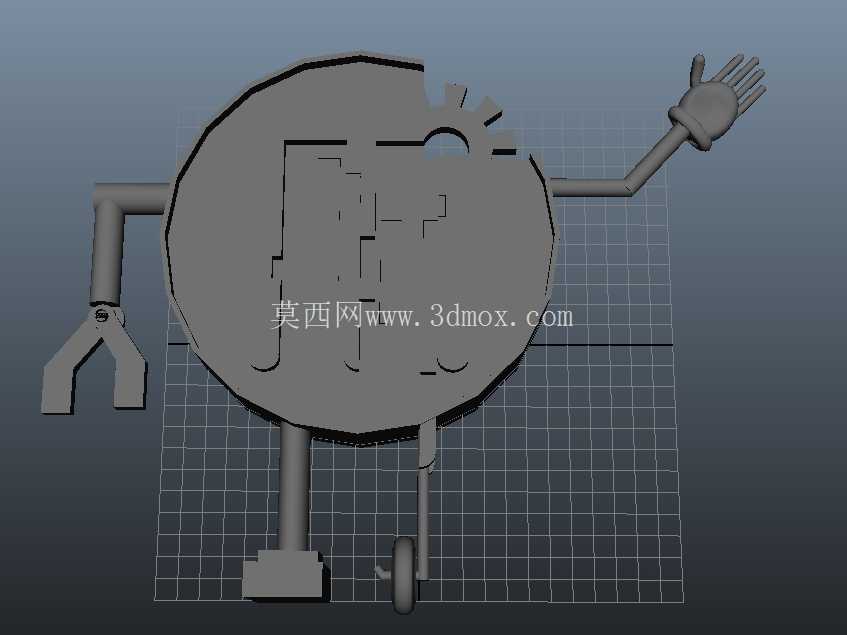

这款克莱德造型的创客作品，核心面向3D打印场景的创意展示与品牌文化传播需求，常作为桌面创客空间、3D打印体验区的展示摆件，也可作为青少年创客教育的组装实践教具，帮助入门学习者理解分体式打印件的公差配合与卡扣连接逻辑。

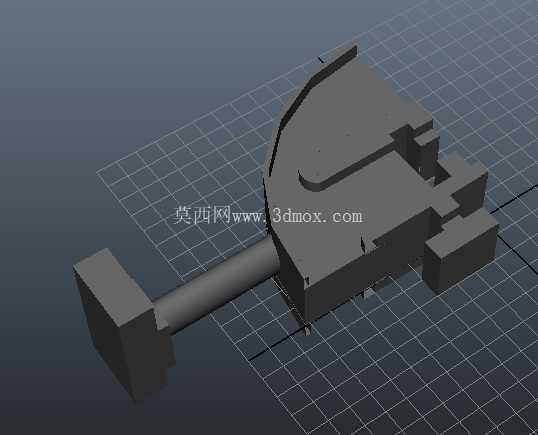

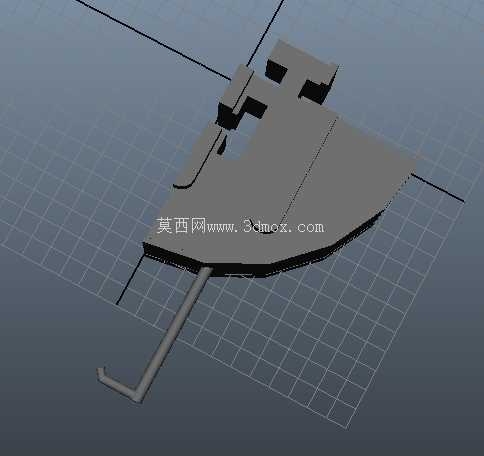

整体结构采用M字形主体作为核心承载件，所有部件均做了无支撑打印优化，主体壁厚统一设置为2mm，既保证打印过程中不出现翘曲变形，也能控制整体打印时长在合理区间，避免过长的打印周期提升失败概率。主体部分预留了四个方向的装配接口，分别对应四肢组件与滚轮组件的安装位，接口处做了0.2mm的间隙配合公差，适配FDM打印常见的尺寸误差，无需后期打磨即可完成装配。

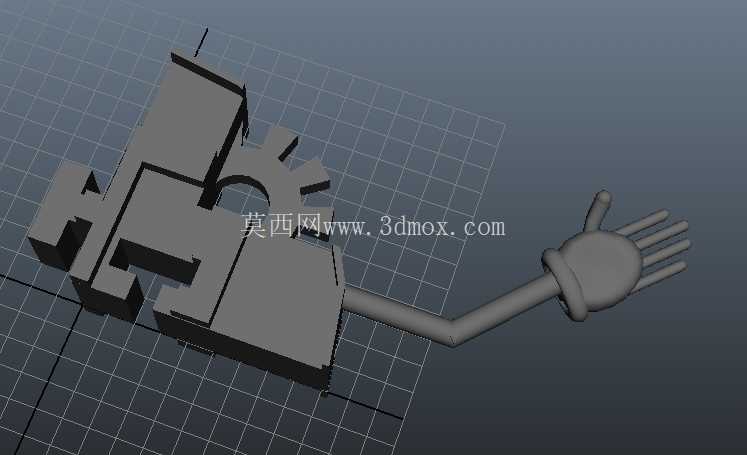

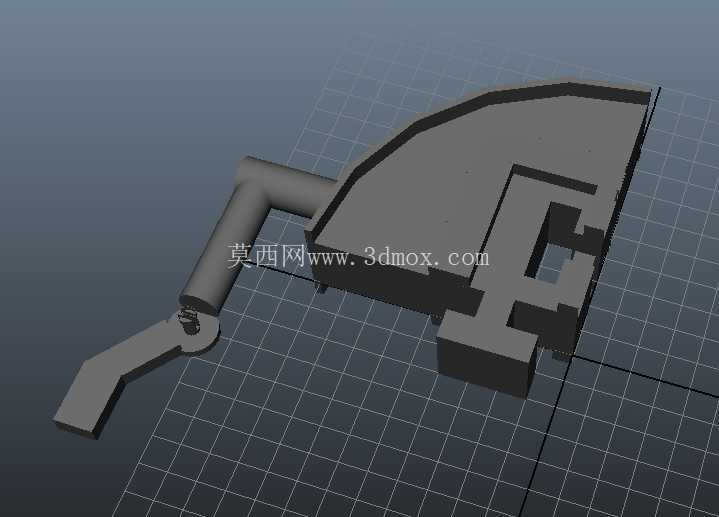

四肢组件采用模块化拆分设计，每个肢体部件都做了防呆结构，对应主体上的安装槽有唯一的匹配方向，避免组装时出现错装问题。手部的手套造型做了曲面加厚处理，打印时无需添加支撑，悬空角度控制在45度以内，符合FDM打印的工艺要求。脚部的滚轮组件采用轴孔配合设计，轴径与轮孔的配合间隙设置为0.3mm，组装后滚轮可顺畅转动，无卡滞问题，滚轮边缘做了圆角过渡，避免打印时出现层间剥离。

卡扣结构设置在主体与肢体的连接位置，采用楔形卡扣设计，卡扣的拔模角度设置为3度，既保证组装后连接牢固，不会出现松脱，也能在需要拆解时顺利分离，不会损坏部件。所有部件的安装边界都做了干涉检查，组装完成后整体外形尺寸控制在120mm*80mm*60mm区间，可适配大多数桌面级3D打印机的成型平台尺寸，无需拆分打印即可一次性产出单个部件。

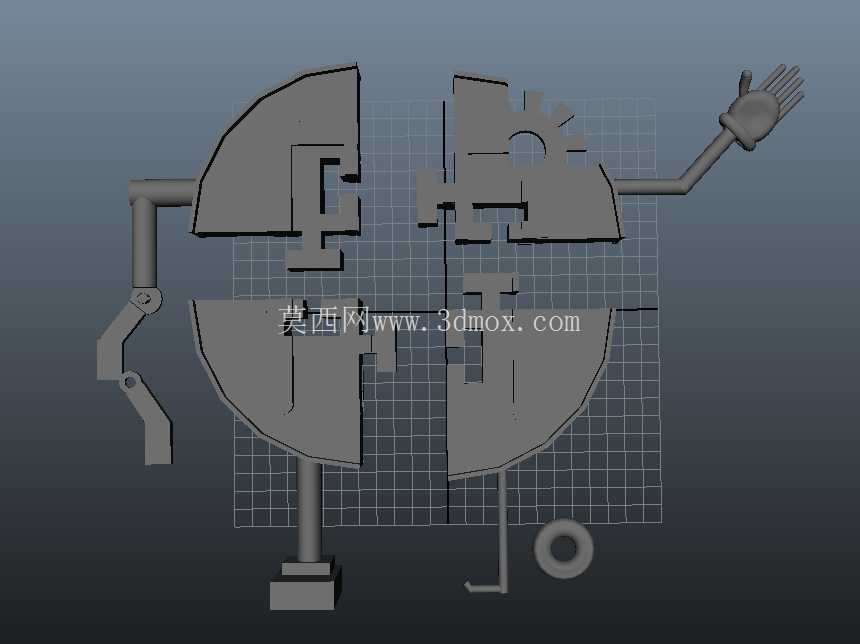

从设计思路上看，整个作品完全围绕3D打印的工艺特性展开，没有采用传统注塑件的复杂倒扣结构，所有悬空面都做了角度优化，最大限度减少支撑材料的使用，降低打印后的后处理工作量。部件拆分逻辑充分考虑了打印成功率，将大尺寸的异形结构拆分为四个规则度更高的分体部件，每个部件的打印方向都可选择最大平面贴平台，减少翘曲风险。组装逻辑采用无胶化设计，完全依靠卡扣与轴孔配合完成整体拼接，无需额外的粘接剂或紧固件，降低组装门槛，即使是没有装配经验的初学者也能在短时间内完成整体组装。

在实际应用中，这款作品除了作为品牌吉祥物展示外，还可作为3D打印入门的练习模型，帮助学习者掌握分体模型的公差设置、打印方向选择、支撑添加等基础技能，组装完成的成品也可作为桌面文创摆件，用于创客空间的文化氛围营造。滚轮的可动设计也让作品具备一定的交互性，而非静态的展示模型，提升了把玩体验。所有结构的圆角处理都统一设置为R1，既避免打印时出现锐边翘曲，也提升了成品的握持手感，不会出现划伤问题。
