带法兰盘花键端传动连接轴结构

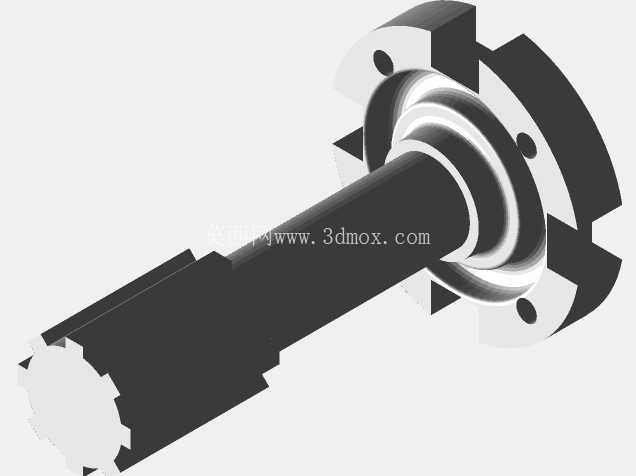

　　这类带法兰安装基座的花键传动轴，常见于需要周向精准定位、同时传递中等扭矩的通讯设备内部传动模组，也会在小型精密回转机构、伺服输出端的动力传递环节中用到。从实际装配场景来看，轴体下端的法兰盘是核心安装基准，盘面上均匀分布的三个安装孔，对应设备安装基座上的定位螺柱，装配时法兰盘的下端面会与安装基面完全贴合，依靠端面接触保证轴系的垂直度，避免轴运转时出现偏摆带来的传动噪音与磨损。法兰盘外缘的缺口结构并非随意设计，是为了避让安装基座上的凸起定位销，同时也能在装配时快速对准安装角度，减少装配对位的调整时间，适合小批量精密设备的快速组装作业。轴身主体采用等直径圆柱结构，表面粗糙度需要控制在Ra1.6以内，因为这个区段通常会配合含油轴承或者直线轴承做回转支撑，光滑的轴面能降低摩擦系数，减少长期运转的磨损量，延长部件的维护周期。轴顶端的外花键结构是动力输入输出的核心连接部位，花键的齿形采用矩形齿设计，相比渐开线花键，矩形齿加工难度更低，对小型设备的传动需求来说，足够传递额定扭矩，同时拆装时的对位更方便，不需要复杂的齿向对位工具，现场维护时能快速完成拆装更换。

　　设计这类轴件的时候，首先要确定的是法兰盘的安装边界尺寸，法兰盘的外径不能超过安装基座的预留安装位，否则会和周边的其他结构件产生干涉，三个安装孔的中心距需要和基座上的安装孔位完全匹配，孔位公差控制在±0.02mm以内，保证装配时螺栓能顺利穿入，不会产生强制装配带来的内应力。轴身的长度尺寸需要匹配两端连接部件的间距，既要保证顶端花键能完全插入配合的花键套内，不会出现啮合长度不足导致的齿面压溃，也要保证法兰盘安装到位后，轴身的支撑区段完全落在轴承的支撑范围内，避免悬臂过长带来的轴系挠度变形。

　　花键段的长度需要根据啮合强度计算，通常要保证花键的接触长度不小于花键大径的1.2倍，这样能让齿面的接触应力分布在合理范围内，避免长期交变载荷下出现齿面磨损或者断齿问题。从受力角度分析，这类轴运转时主要承受扭矩载荷，径向载荷相对较小，因为法兰盘的安装方式已经给轴下端提供了足够的支撑，轴身中部的轴承辅助支撑就能抵消大部分径向力，所以轴身的直径不需要做的过大，在满足抗扭强度的前提下尽量缩小轴径，能减轻整体重量，降低转动惯量，让设备的启停响应更迅速。

　　法兰盘和轴身的衔接位置做了圆弧过渡处理，这个过渡圆角是应力集中防控的关键，如果直角衔接，在扭矩和径向力的复合作用下，衔接位置很容易出现疲劳裂纹，圆角半径通常取轴径的0.1倍左右，既能降低应力集中系数，也不会因为圆角过大影响轴承的安装定位。轴件的材质通常选用45号钢做调质处理，硬度控制在HB220-250之间，花键部位可以做高频淬火提升表面硬度，增强齿面的耐磨性能，法兰盘的安装面不需要额外淬火，保证足够的韧性即可，避免装配时螺栓压紧力导致端面崩裂。实际选型替换的时候，需要重点核对法兰盘的安装孔位尺寸、轴身的支撑段直径、花键的齿形参数这几个核心尺寸，任何一个参数不匹配都会导致无法装配，或者装配后出现传动卡滞、异响等问题。另外这类轴在装配前需要去除所有加工毛刺，尤其是花键齿端、安装孔边缘的毛刺，避免毛刺脱落进入轴承或者花键配合面，造成部件的异常磨损。轴的端面中心通常会加工中心孔，作为加工时的定位基准，也能在后期维护时作为轴系打表找正的基准点，方便检测轴的回转精度是否符合要求。
