AM4接口AMD锐龙台式机处理器结构建模

在桌面级计算机硬件装配、整机结构仿真以及散热系统匹配的工程场景中，CPU作为核心运算单元，其三维结构的精准度直接影响到主板兼容性校验、散热器扣具适配、机箱内部风道规划等多个环节的设计可靠性。本次构建的AM4平台AMD锐龙处理器模型，完全参照市售量产版桌面CPU的实体结构进行特征还原，覆盖了从外部封装到针脚阵列的全部关键结构要素，可直接用于台式机整机装配干涉检查、散热模组匹配验证、硬件展示类场景搭建等实际工程环节。

从实际功能特性来看，桌面级CPU作为计算机的运算核心，承担着指令解码、运算调度、数据交互的核心作用，其外部结构的设计需要同时兼顾电气连接可靠性、散热接触平整度、安装防呆容错性三大核心要求。模型构建过程中，首先对处理器的基板轮廓进行了精准还原，严格遵循AM4接口的标准外形尺寸，四边的倒角弧度、侧边的定位缺口位置都与实体零件保持一致，能够在装配仿真中准确匹配主板CPU插槽的防呆结构，避免出现安装方向错误的模拟偏差。基板表面的电容、电阻等贴片元件的排布也参照实物进行了特征还原，虽然这些微小元件不会影响大尺寸装配的干涉检查，但在进行高精度主板布局仿真、CPU供电模块散热分析时，这些细节结构能够帮助工程师更准确地判断周边元件的间隙是否满足安全距离要求。

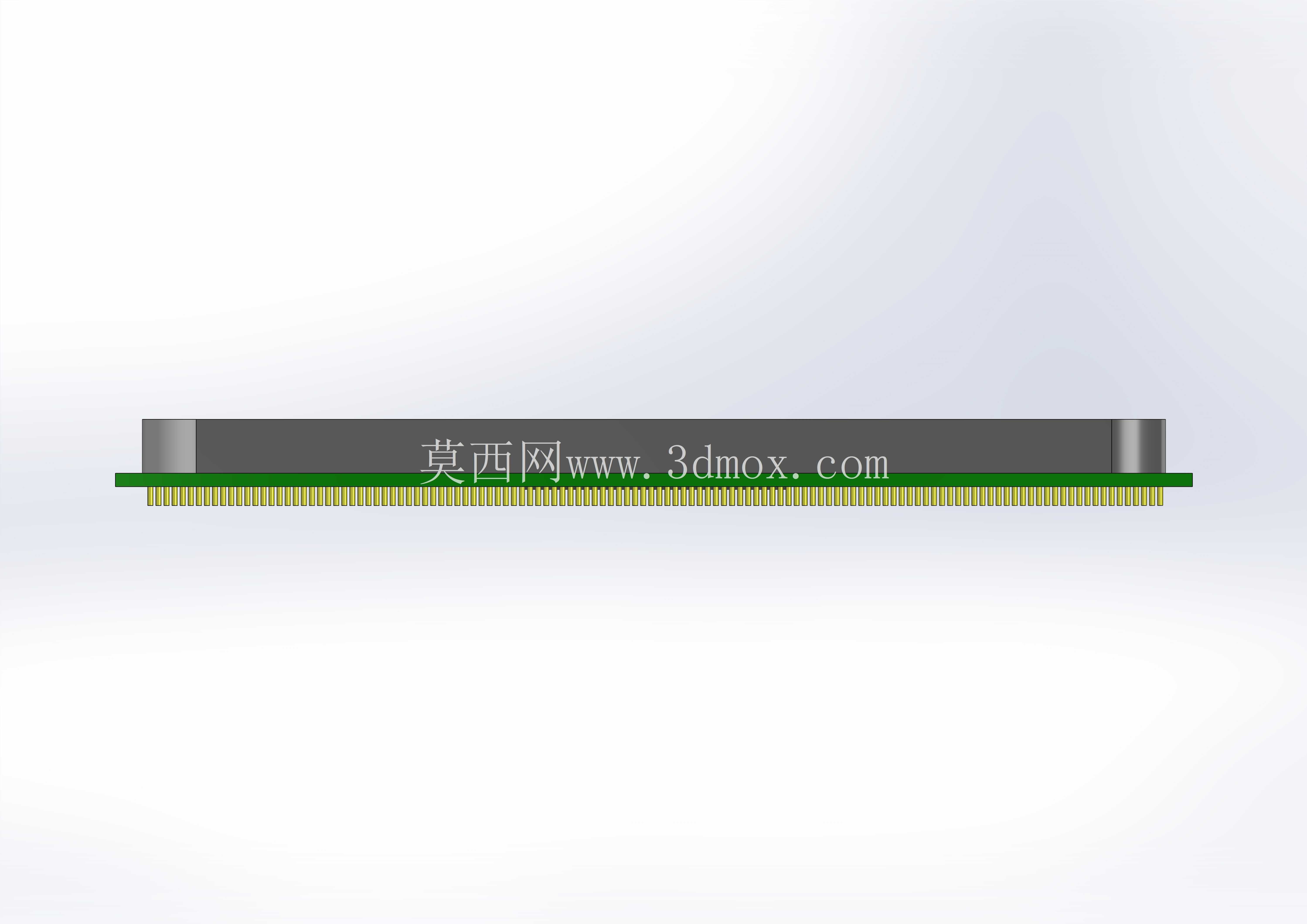

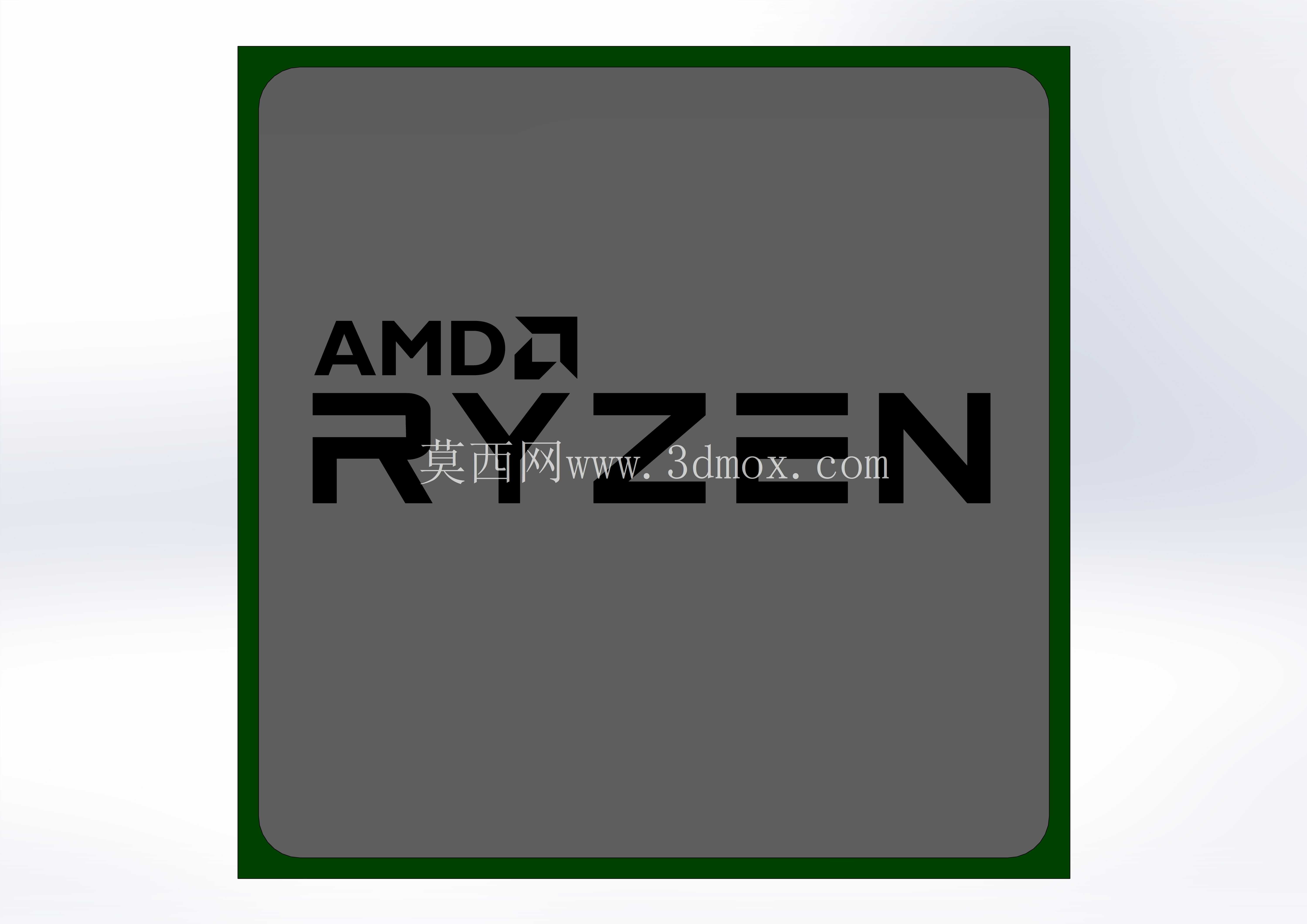

处理器顶部的金属顶盖是建模过程中重点还原的结构部分，这一区域是CPU与散热器底座直接接触的散热面，其平面度、外形尺寸、边角弧度直接决定了散热器扣具的压紧位置是否准确，导热介质的涂抹范围是否合理。模型中顶盖与基板的压合台阶高度完全参照实体零件的尺寸参数设置，能够准确模拟出CPU安装到主板插槽后，顶盖表面相对于主板PCB平面的突出高度，这一参数对于选择风冷散热器的扣具压力、水冷头的安装高度适配有着关键的参考价值，尤其是在小机箱装机仿真中，顶盖高度的准确还原能够帮助工程师提前判断散热器安装后是否会与机箱侧板、内存马甲等部件产生干涉。

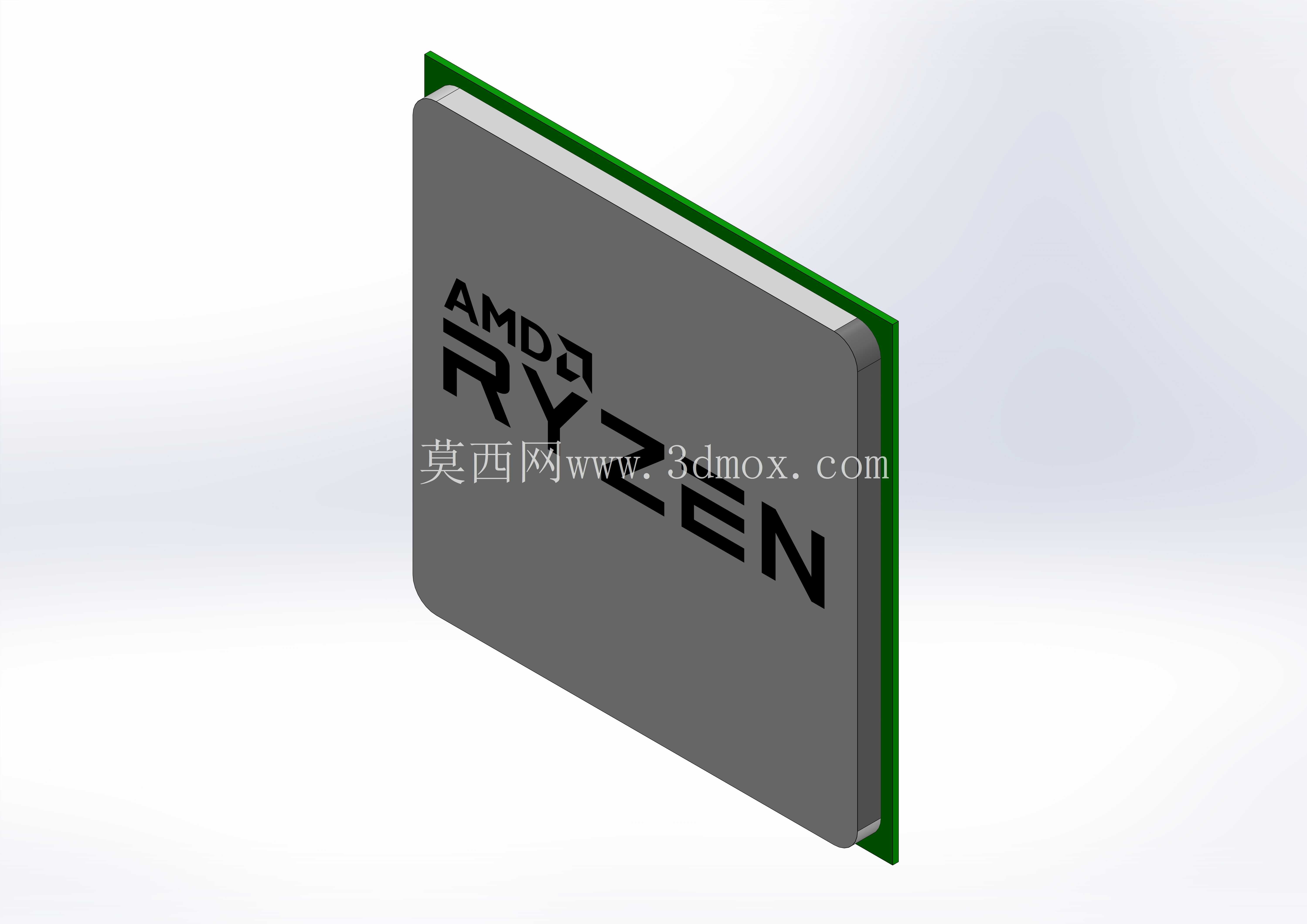

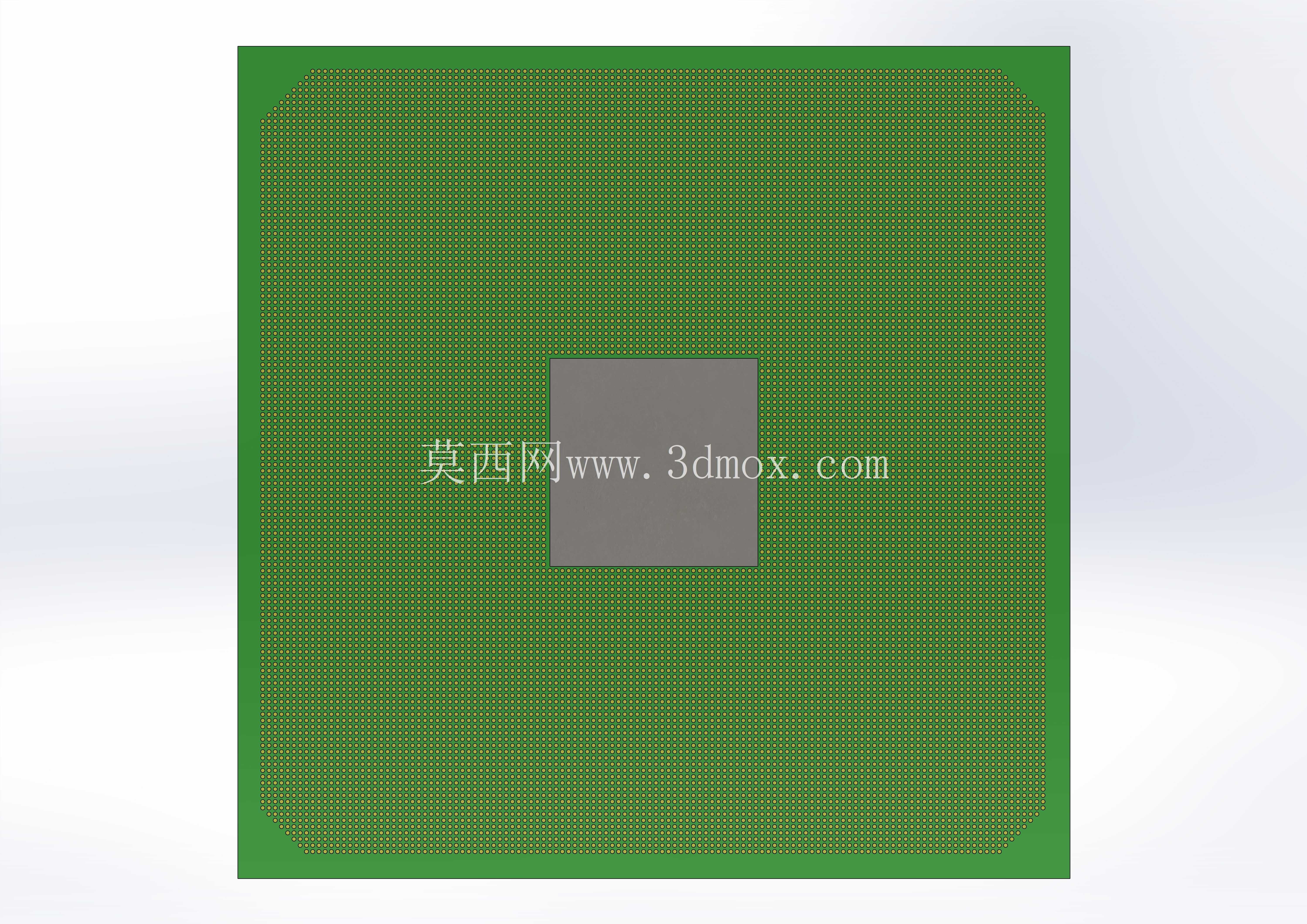

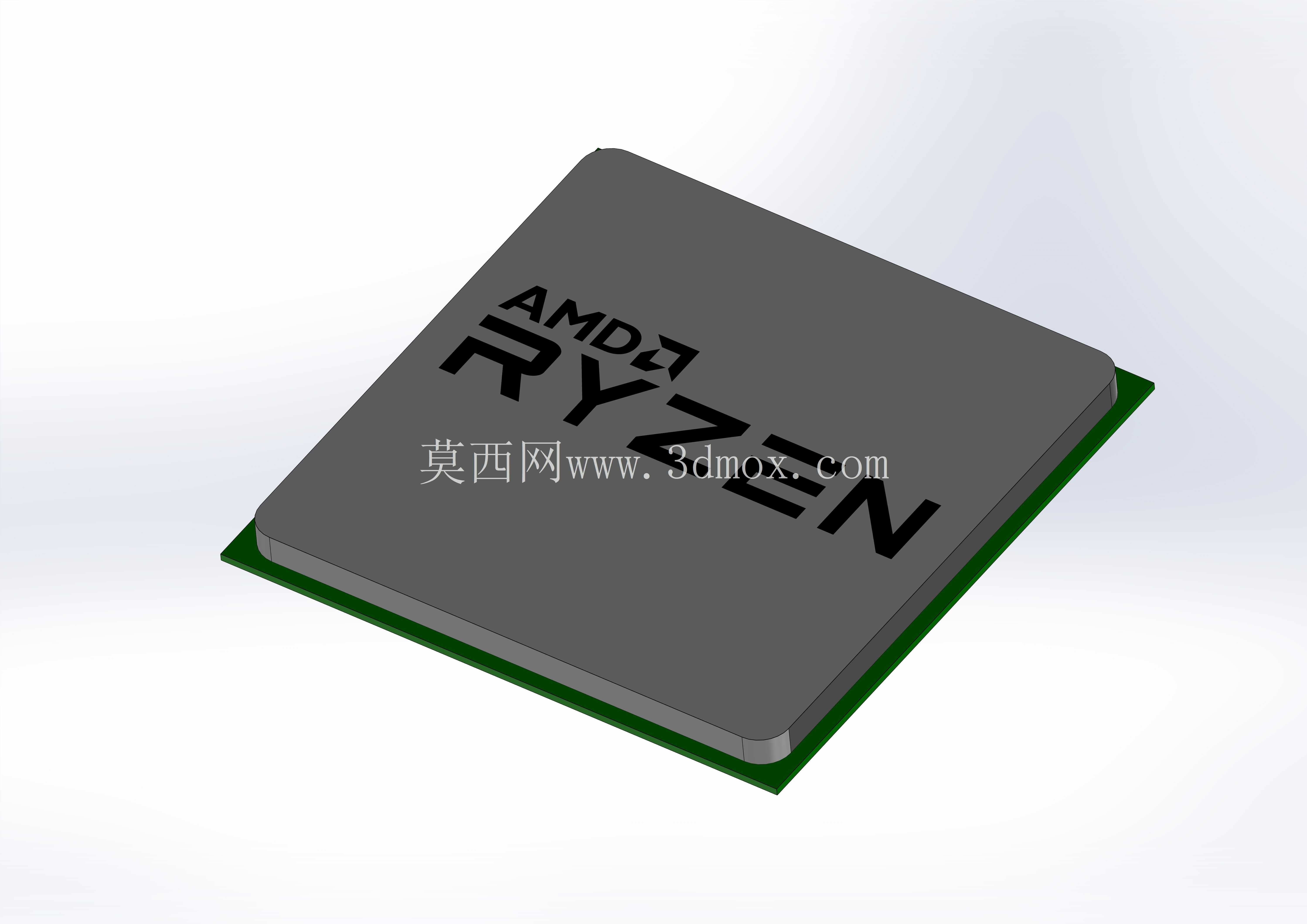

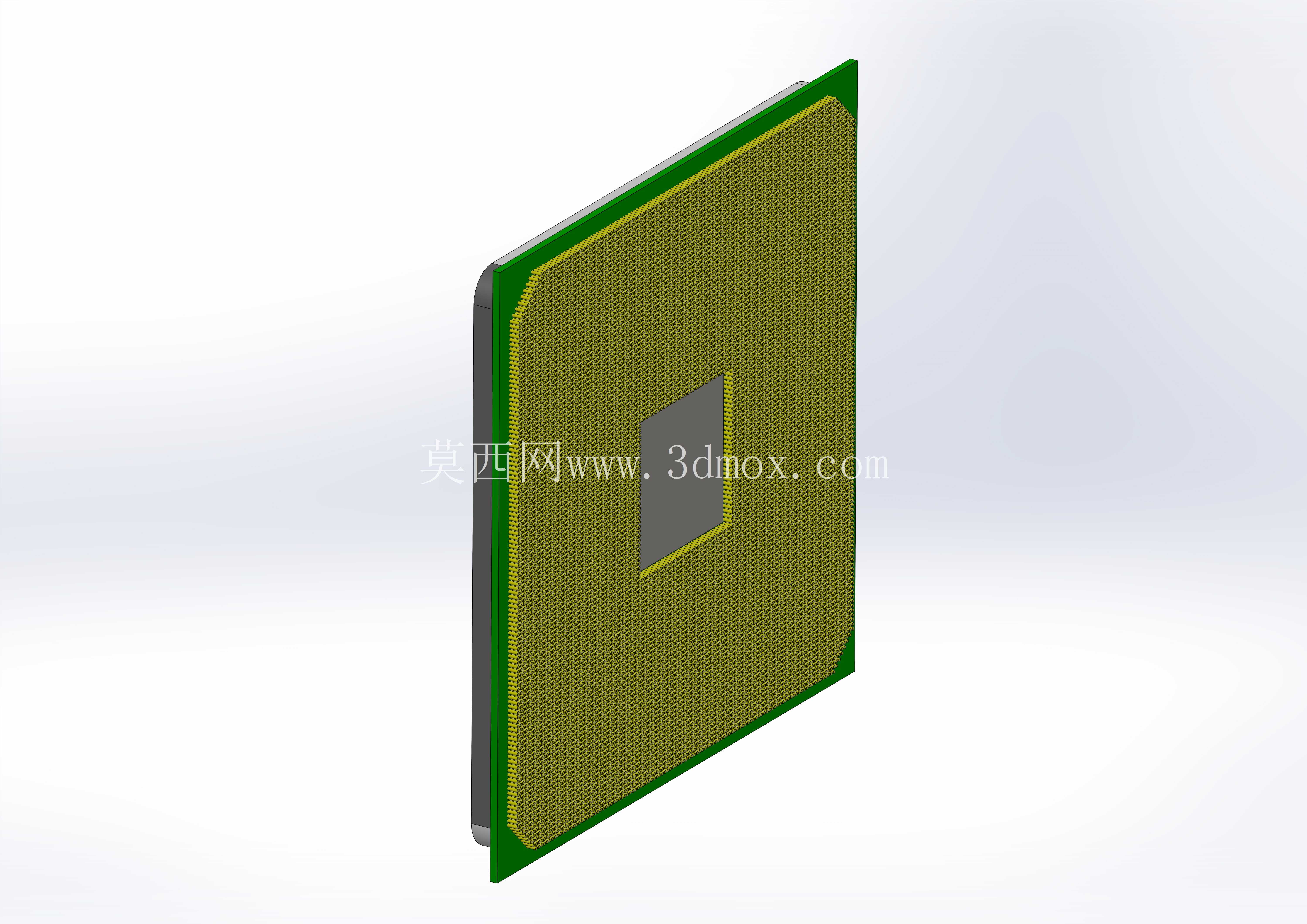

底部的针脚阵列是AM4接口处理器的核心连接结构，模型中完整还原了1331个针脚的排布规则，每个针脚的位置、长度、倾斜角度都符合AM4插槽的电气连接规范，在进行主板插槽匹配仿真时，能够准确校验针脚与插槽弹片的对位情况，避免出现针脚偏移、错位等模拟误差。同时针脚区域的四周塑封边框结构也进行了精准还原，这部分结构是CPU安装时与插槽卡扣配合的定位结构，其尺寸精度直接影响到安装力仿真的结果准确性，能够帮助结构工程师验证主板插槽卡扣的压紧行程是否在合理范围内，避免出现安装压力过大损坏针脚、或者压力过小导致接触不良的设计问题。

从设计思路层面来说，这款CPU模型的构建没有采用过度简化的外观拉伸建模方式，而是从工程应用的实际需求出发，对不同精度要求的结构进行了分级处理：对于影响装配兼容性的关键尺寸，比如基板长宽、顶盖厚度、针脚阵列范围、定位缺口位置等，全部采用实体零件的实测参数进行建模，保证装配仿真的结果可信度；对于不影响装配关系的微小细节，比如基板表面的丝印标识、顶盖上的刻字内容等，采用纹理映射的方式进行呈现，在保证视觉真实度的同时，控制模型的整体面数，避免在大场景整机装配仿真中出现文件运行卡顿的问题。

在实际工程应用中，这款模型可以嵌入到台式机整机的数字化装配流程中，配合主板、内存、显卡、散热器、机箱等其他硬件模型，完成整机的干涉检查、风道仿真、装配流程模拟等工作。比如在进行紧凑型ITX机箱的结构设计时，工程师可以将CPU模型导入装配环境，模拟不同高度的风冷散热器安装后，与机箱侧板、内存、显卡的间隙是否满足安装要求；在进行定制化水冷头设计时，可以参照CPU顶盖的尺寸和固定孔位，精准设计水冷头的冷头底座尺寸、扣具安装位置，保证水冷头与CPU顶盖的接触面积最大化，提升散热效率；在进行计算机硬件教学、产品展示类的三维场景搭建时，这款细节完整的CPU模型也能够提供足够真实的视觉表现，满足渲染输出的精度要求。

需要明确的是，作为结构级别的三维模型，其核心价值在于为硬件结构设计、装配仿真提供尺寸参考，模型还原的是CPU的外部机械结构特征，不涉及芯片内部的晶圆布局、电路设计等核心微电子结构，完全满足结构设计、装配验证类场景的使用需求，不会出现超出机械结构范畴的冗余特征。在进行不同场景的应用时，工程师可以根据实际仿真需求，对模型的细节层级进行调整，比如在进行整机大场景布局时，可以隐藏底部针脚的细节特征，只保留基板和顶盖的轮廓结构，提升仿真运算的效率；在进行CPU插槽的精细化匹配仿真时，则可以调用完整的针脚阵列模型，完成高精度的对位校验。
