耳机接口防折损保护套结构设计

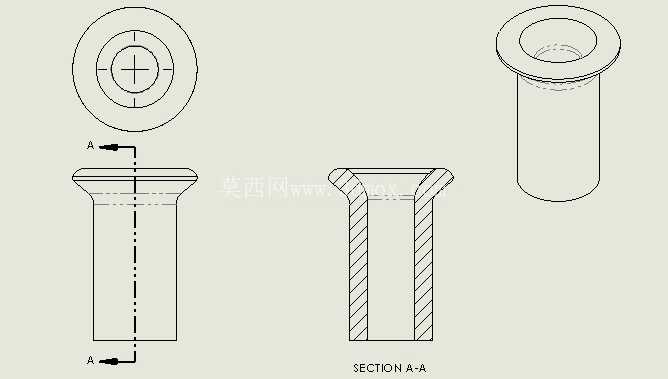

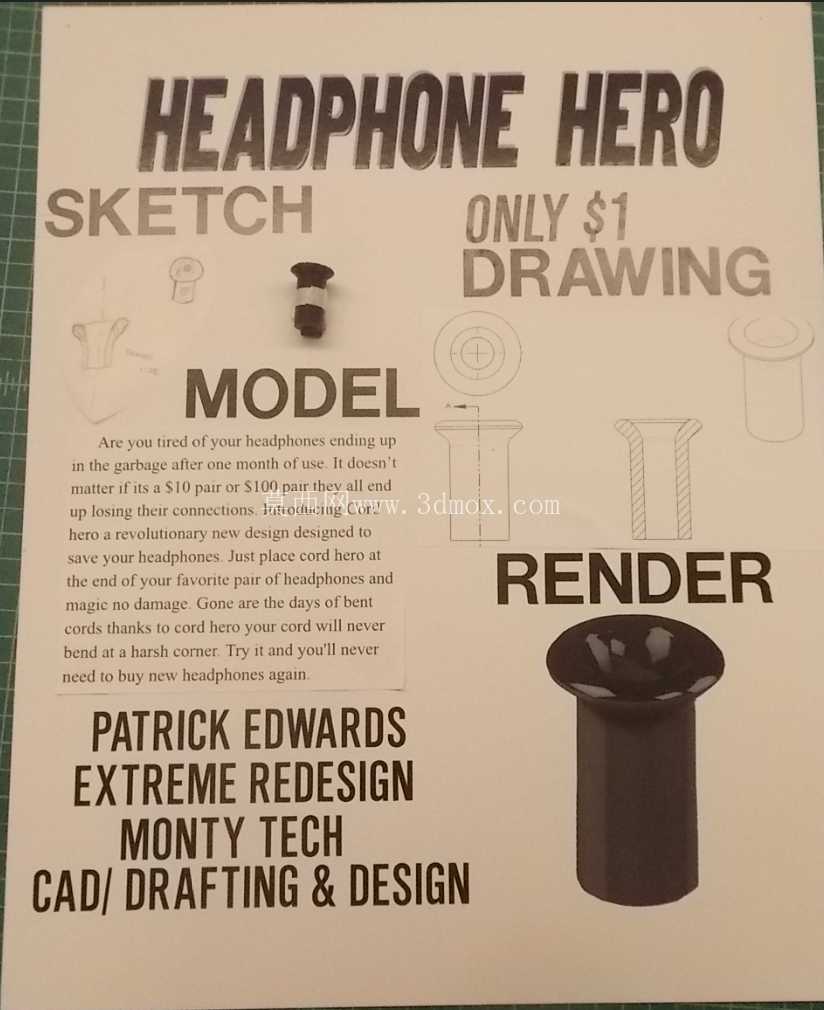

　　从结构形态来看，该零件分为两个功能区段，上部是外翻的宽边圆盘结构，下部是等直径的圆柱套筒，整体采用一体化注塑成型的结构设计，没有额外的拼接装配结构，适合采用软质耐磨的工程塑料或者TPE材质批量生产，材质本身的邵氏硬度控制在60A到80A之间，既可以保持足够的支撑力分散弯折应力，又不会因为硬度过高硌伤线材或者设备接口。下部圆柱套筒的内孔尺寸匹配常规3.5mm耳机插头的根部外径，安装时直接从耳机插头端套入，套筒内壁可以做细微的环状防滑筋，套入后依靠材质本身的抱紧力固定在插头根部，不需要额外的粘接或者卡扣结构，用户可以自行手动安装，不需要借助工具。日常消费电子使用场景中，有线耳机的线材与插头连接位置始终是故障高发区域，多数用户都遇到过耳机使用一段时间后，插头根部线材因为反复弯折出现内部铜丝断裂、接触不良甚至完全失效的问题，尤其是在移动使用场景下，耳机插头插在手机端时，用户肢体动作带动线材会在根部形成持续的交变弯折应力，常规的耳机线材根部仅靠一小段热缩管或者软胶做应力分散，在频繁的大角度弯折下很快就会出现疲劳破损。这款保护结构的设计核心就是针对这一痛点，通过外置的套状结构承接插头与线材衔接位置的弯折力，避免应力集中在线材与插头的硬连接点上。

　　上部的外翻宽边结构是核心的应力分散区域，当线材向任意方向弯折时，宽边的圆弧过渡面会首先承接线材的弯折形变，让弯折点从原本的线材与插头硬衔接位置向外移动到保护套的边缘位置，弯折产生的应力会沿着宽边的弧面均匀分散到整个套筒结构上，而不是集中在线材的某一个截面上，从根源上降低线材反复弯折产生的金属疲劳。从安装边界来看，套筒的整体长度控制在12mm到15mm之间，套入插头后不会遮挡插头的金属接触段，也不会和手机、播放器等设备的接口边缘产生干涉，外翻圆盘的直径控制在18mm到20mm之间，边缘做全圆弧倒角处理，手持插拔耳机时不会产生硌手的触感，同时圆盘的厚度从边缘向中心逐渐加厚，保证结构本身的抗形变能力，不会因为长期弯折出现结构开裂。

　　在实际应用场景中，不管是用户日常通勤把手机放在口袋里、运动时佩戴耳机，还是桌面使用时耳机线材经常被拉扯触碰，该保护结构都能有效限制线材在插头根部的弯折角度，避免线材出现超过其疲劳极限的大角度弯折，大幅延长有线耳机的使用寿命。从建模逻辑来看，该结构属于典型的回转类零件，建模时先绘制截面轮廓线，通过回转命令生成基础实体，之后对所有边缘做圆角过渡处理，避免尖锐的棱角划伤线材或者用户皮肤，内孔的尺寸公差按照H7级精度控制，保证和不同品牌耳机插头根部的适配性，既不会因为尺寸过松导致保护套轻易滑落，也不会因为尺寸过紧导致用户难以安装。

　　结构本身没有薄壁或者尖锐的应力集中区域，注塑生产时可以采用点浇口进胶，进胶点设置在套筒下端面的中心位置，成型后浇口痕迹小，不需要过多的后处理工序，适合大批量量产。不同于市面上常见的弹簧式线材保护套，该结构没有金属部件，不会和设备接口产生电磁干扰，也不会出现弹簧生锈、脱落的问题，整体一体化的结构可靠性更高，长期使用不会出现结构松动的情况。针对不同直径的耳机线材，还可以通过调整套筒内孔的尺寸、外翻边的弯折弧度形成系列化的产品，适配不同规格的有线耳机、音频线甚至充电线材的接口防护，拓展产品的适用范围。
