桌面级电子音乐合成器编曲控制模块

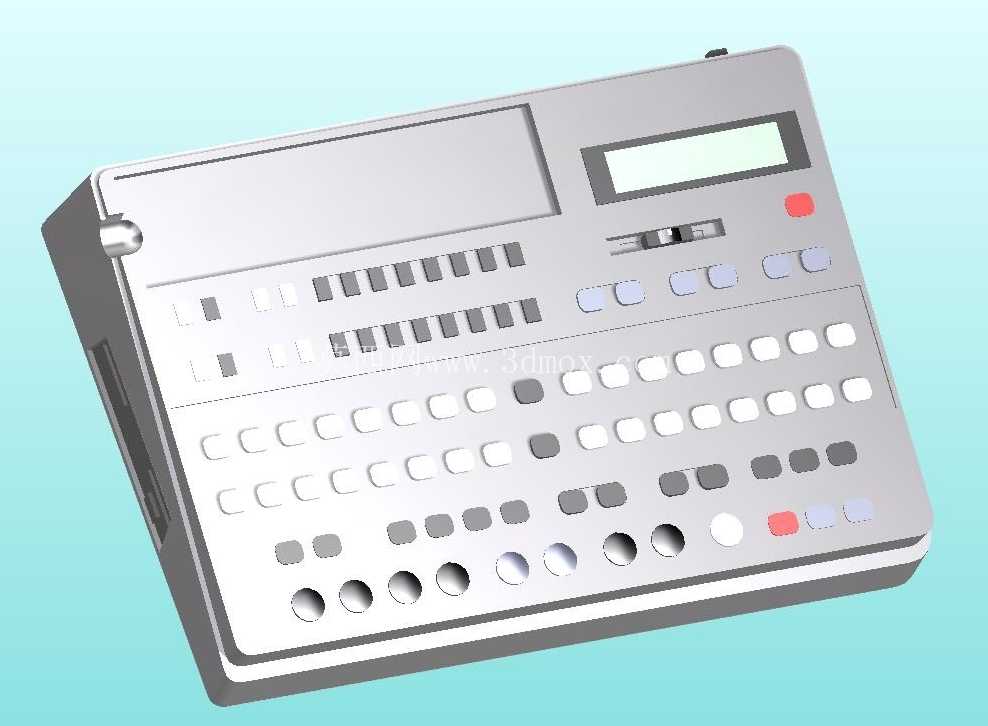

在专业电子音乐工作室的桌面布局规划中，这类紧凑型合成编曲模块的三维建模需要优先考虑操作动线与设备排布的合理性，建模过程中首先要还原设备的实际操作逻辑：面板上方的长条形显示屏区域用于实时显示音色参数、音序进度与MIDI信号状态，建模时需预留屏幕安装的沉台深度，匹配实际嵌入式屏幕的装配公差，屏幕旁侧的红色功能按键为紧急停止与全局复位控件，凸起高度控制在2.5mm，符合手指按压的操作行程。面板中部的多排推子与旋钮区域，按照功能划分为音轨音量推子组、音色滤波旋钮组、效果发送调节区，建模时每个控件的旋转中心、滑动行程都严格参照实体设备的操作范围，推子的滑动槽深度预留1.2mm的装配间隙，避免虚拟装配时出现干涉问题。下方的矩阵式按键区为音序编辑步进键，按键采用微凸的弧面设计，单键尺寸10mm×10mm，键间距2mm，刚好匹配指尖点按的接触面积，底部的大尺寸旋钮为音色调节主控，分别控制截止频率、共振、包络攻击与释放参数，旋钮边缘做防滑滚花处理，建模时还原滚花的纹理细节，同时保证旋钮的旋转角度范围与实体设备一致，为后续的动画演示与交互设计提供准确的结构基础。

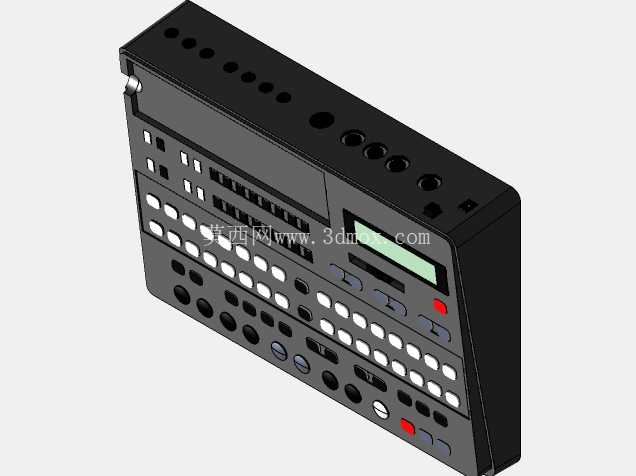

从应用场景来看，这类模块主要放置在工作室桌面的核心操作区，与音频接口、MIDI键盘、监听控制器并排布置，建模时的外形尺寸控制在320mm×220mm×45mm，刚好适配标准桌面设备架的层板间距，设备底部预留四个橡胶脚垫的安装位，脚垫高度3mm，既可以防滑减震，也能为底部的散热缝隙留出通风空间，避免长时间工作时内部电路积热。设备左侧面设置电源接口与MIDI输入输出端口，右侧面预留USB数据接口与音频输出接口，建模时接口的开孔尺寸完全匹配通用接插件的规格，接口位置距离设备边缘15mm，方便插拔线材时不会与相邻设备产生干涉。设备外壳采用一体冲压的金属板材折弯成型，边角处做R8的圆角处理，既避免锐边划伤操作人员，也能提升外壳的结构强度，外壳表面采用细磨砂喷塑处理，建模时通过材质参数还原磨砂质感的漫反射效果，避免出现过于光亮的塑料感。

设计思路上，这类合成器模块的建模优先服务于工作室布局规划的可视化需求，因此所有操作控件的位置都严格遵循人体工程学原则：常用的走带控制键放置在面板右侧靠近右手操作的区域，调节频率最高的主控旋钮放置在面板下方最容易触碰的位置，不常用的功能组合键放置在面板上方靠近屏幕的区域，减少误触概率。面板上的按键颜色做了功能区分：白色按键为步进音序键，灰色按键为功能切换键，红色按键为录制与停止键，淡紫色按键为效果通道切换键，建模时通过不同的材质ID区分按键颜色，方便后续渲染时快速调整配色方案。设备顶部的边角处预留挂孔位，支持壁挂安装或者安装在桌面支架上，满足不同工作室的空间布置需求，挂孔的位置距离设备边缘20mm，承重能力按照设备自重的1.5倍设计，保证安装后的结构稳定性。

从结构细节来看，设备的上盖与底壳采用卡扣加螺丝的固定方式，建模时在底壳边缘预留1mm宽的卡扣槽，螺丝孔位隐藏在底部脚垫下方，保证外壳外观的整体性，内部的电路板安装位预留30mm的高度空间，匹配通用合成器主板的尺寸，电池仓设置在底壳中部，支持外接电源与内置电池双供电模式，电池仓盖采用卡扣式设计，不需要额外工具即可更换电池。面板上的所有控件都做了防呆设计，推子的滑动方向统一为垂直上下调节音量，水平方向调节声像，旋钮的旋转方向统一为顺时针增大参数，逆时针减小参数，符合音频行业的通用操作习惯，降低用户的学习成本。建模过程中对所有活动部件都做了运动范围约束，推子的滑动行程为20mm，旋钮的旋转角度为270度，按键的下压行程为1.5mm，完全匹配实体设备的操作手感，为后续的虚拟交互演示提供准确的结构依据。
