教学演示用摆动缸式小型蒸汽机结构

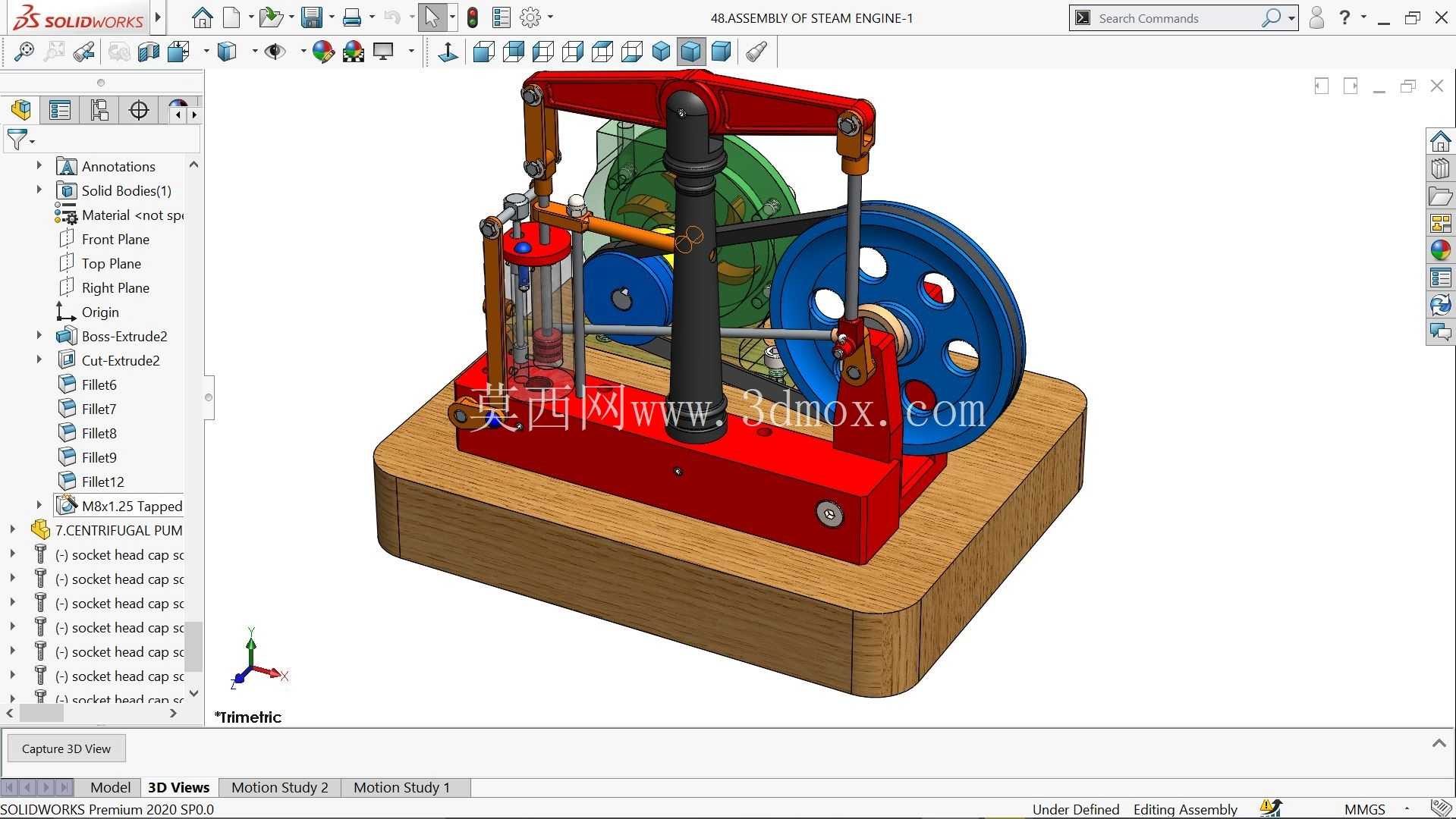

　　这套小型摆动缸式蒸汽机结构，主要面向机械原理教学演示、古典动力装置复刻场景设计，区别于工业级大功率蒸汽机组，它的核心定位是直观展示外燃式热力循环到旋转动力输出的完整转化过程，常被用于高校机械专业热机原理课堂演示、青少年科创教育展品制作，也可作为小型蒸汽动力爱好者的改装参考原型。从实际功能来看，这套装置通过高压蒸汽通入气缸推动活塞做往复直线运动，再经摆臂结构、曲柄连杆机构将直线运动转化为飞轮的连续旋转运动，可输出低转速大扭矩的旋转动力，能够驱动小型发电机、微型水泵等低负载附属装置，完整复现了早期工业革命时期往复式蒸汽机的核心工作逻辑，没有冗余的辅助结构，所有传动路径都外露展示，方便观察者理解每一个部件的运动配合关系。设计过程中优先考虑了运动干涉的规避，首先确定了飞轮的旋转半径作为安装边界的核心参考，飞轮采用辐板式带减重孔的结构，既保证了转动惯量能够储存能量维持曲轴过死点的连续运转，又尽可能降低了整体重量，减少启动阶段的蒸汽耗量；气缸部分采用摆动式连接结构，省去了传统蒸汽机复杂的滑阀配气机构，通过气缸自身绕铰接点的小幅摆动完成进排气口的切换配气，大幅简化了零件数量，降低了加工与装配的难度，也让整个配气逻辑更加直观。

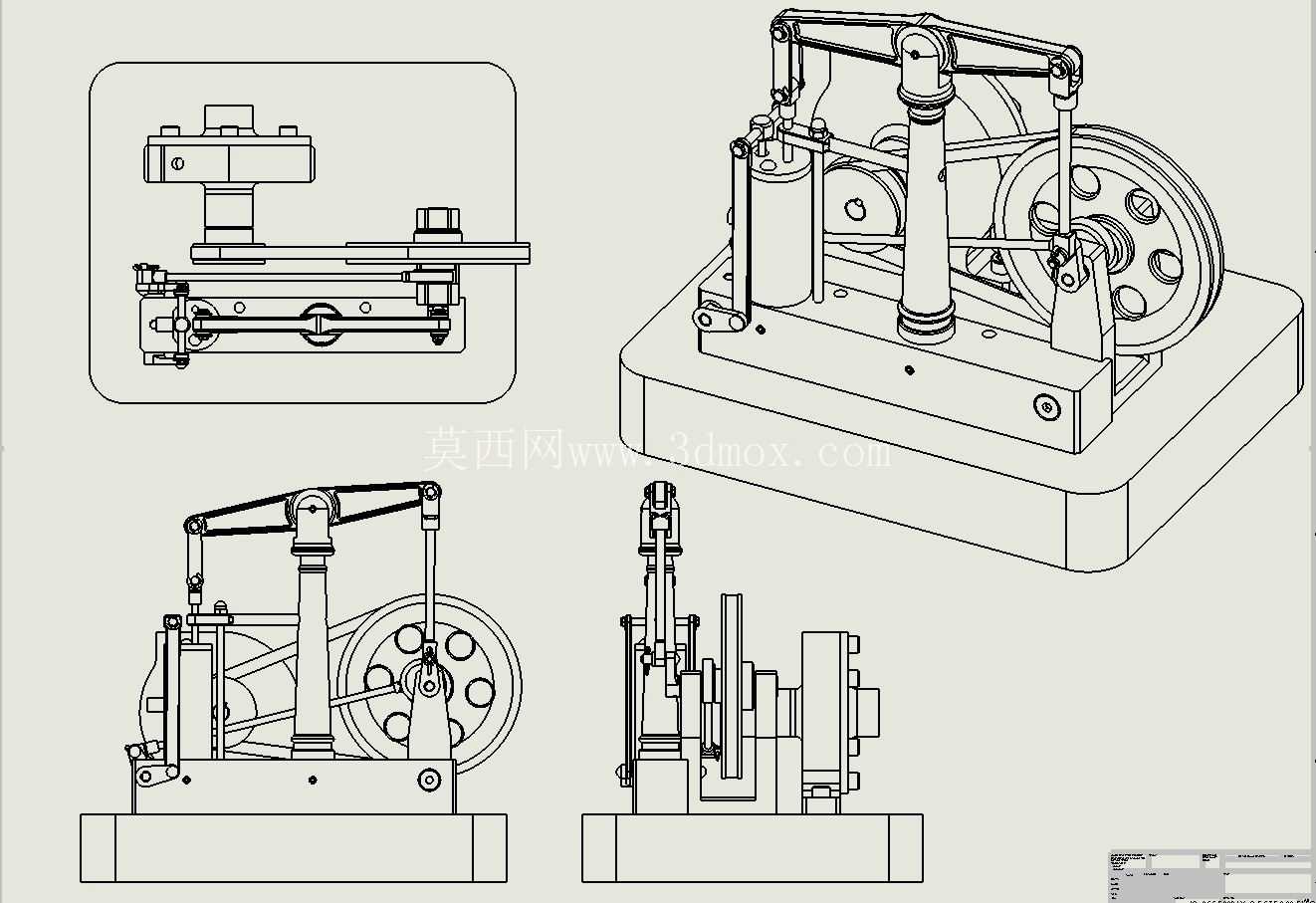

　　底座采用实木材质的矩形安装平台，所有金属结构件都通过螺栓固定在底座的预埋金属螺母上，安装时需要先校准立式支架的垂直度，保证摆臂的摆动平面与飞轮旋转平面完全平行，避免运转过程中出现连杆别劲、磨损加剧的问题；整体安装边界控制在小型桌面级尺寸，不需要额外的地基固定，放置在水平台面上即可完成组装与试运行。结构细节上，立式主支架采用铸铁材质保证支撑刚性，顶部的横梁摆臂通过铰接轴与支架连接，两端分别连接活塞推杆与连杆，铰接位置都预留了润滑脂注油孔，长期运转时可定期加注润滑脂降低铰接副的磨损；气缸本体采用黄铜材质加工，导热性好且不易锈蚀，气缸外壁没有额外加装散热鳍片，因为演示工况下蒸汽通入量小、运行时间短，依靠自然散热即可维持工作温度；活塞与气缸壁的配合采用间隙密封加活塞环的结构，保证蒸汽压力不会过度泄漏，维持足够的推力气缸往复运动。

　　传动链路的配合公差经过反复校核，连杆两端的铰接孔与轴的配合采用H8/g7间隙配合，既保证转动灵活不会卡滞，又不会因为间隙过大产生明显的运动冲击；飞轮与曲轴的连接采用平键周向固定加轴端挡圈轴向固定，保证高速旋转时不会出现飞轮脱出的风险；所有管路接口都采用锥管螺纹密封，通入压缩空气替代蒸汽做试运行时，不会出现明显的泄漏，能够稳定维持0.2MPa以内的工作压力。设计时还特意将所有运动部件都布置在底座的上半部分，没有向下凸出的结构，安装时不需要在台面上开孔预留避让空间，底部平整可直接放置；整体重量控制在单人可搬运的范围内，方便在不同教学场所之间转移。

　　从结构优化的角度来看，这套装置还预留了转速传感器的安装位置，可在飞轮侧加装霍尔传感器实时测量输出转速，方便教学过程中定量展示蒸汽压力与输出转速、输出扭矩的对应关系；进气管路也预留了节流阀的安装位，可通过调整进气量控制运转速度，满足不同演示场景的需求。需要注意的是，这套结构仅适用于低压工况，不能通入高压过热蒸汽，所有承压部件的壁厚都是按照0.3MPa的最高工作压力设计的，超压运行会存在气缸爆裂、结构损坏的风险；装配过程中需要先手动盘动飞轮检查整个传动链路是否存在卡滞点，确认所有铰接点转动灵活后再通入动力介质试运行，避免带载启动造成零件损坏。
