纸张回收剪式升降水浆输送承载装置

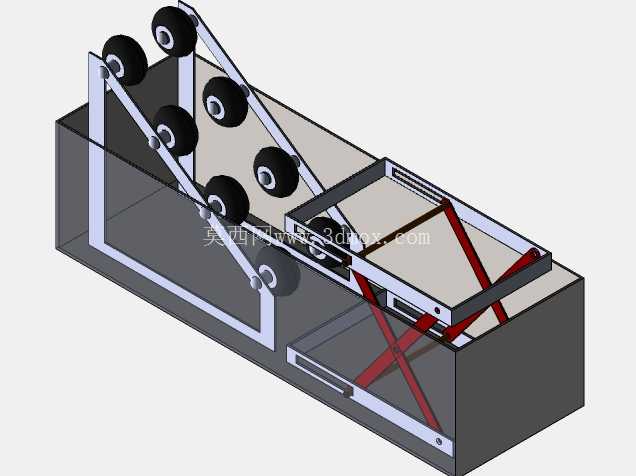

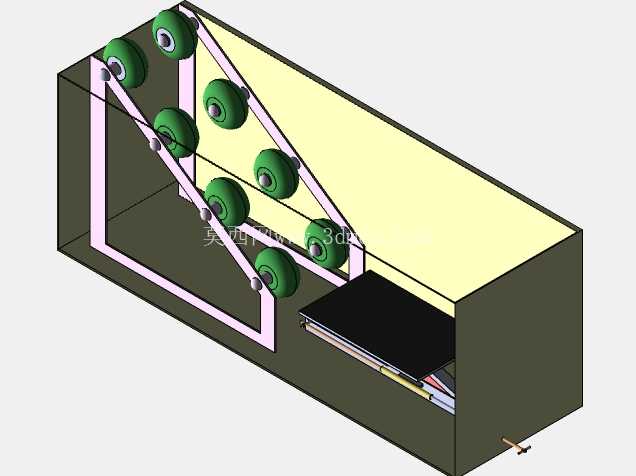

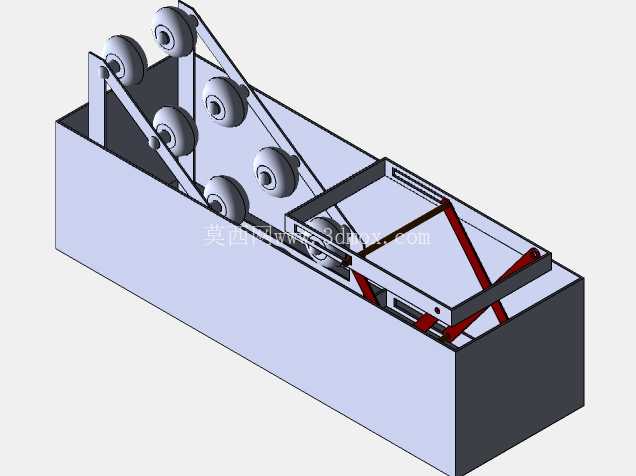

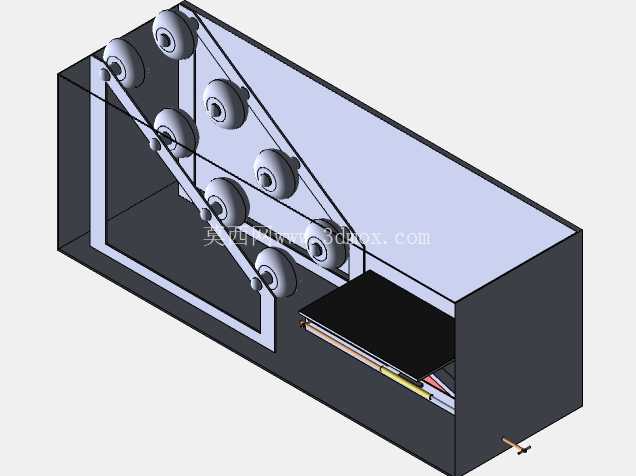

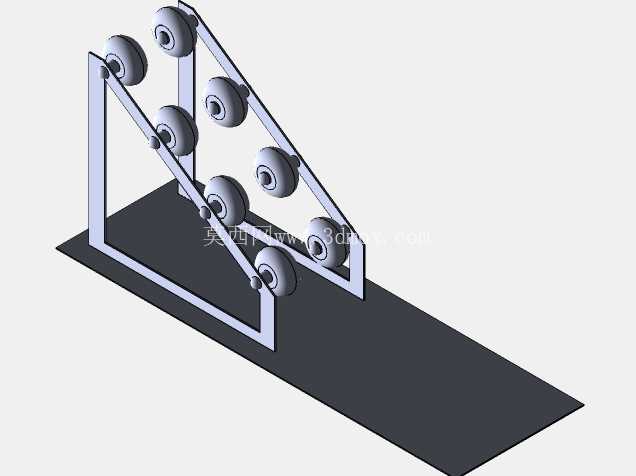

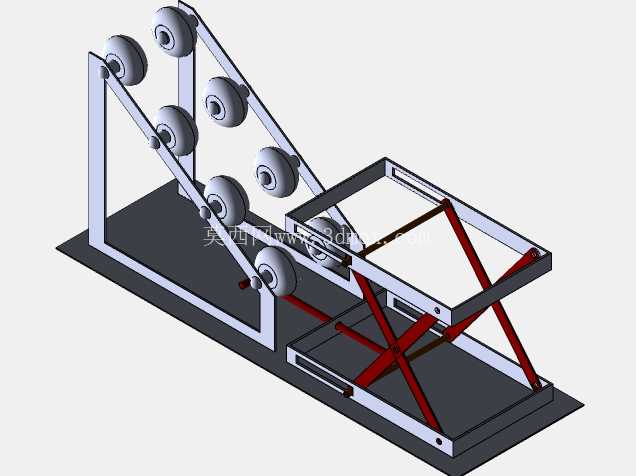

　　在废纸回收制浆的生产工段中，这类剪式升降承载结构常布置在散纸碎解工序与后续磨浆工序的衔接工位，主要承担待处理湿纸浆承托、工位间高度差适配的作用，区别于常规固定高度的输送架体，这套结构通过剪臂的角度变化实现工作台面的高度调节，适配不同进料高度的碎浆机、磨浆设备进料口，避免纸浆输送过程中出现溢洒、高度差过大导致的浆料飞溅问题。整套结构的辊轮组采用倾斜排布设计，倾斜角度经过反复校核，既可以让承托在台面上的湿纸浆依靠重力缓慢向出料端滑移，又不会因为坡度过大导致浆料流速过快出现堆积，每一组辊轮都采用独立的销轴铰接在两侧的倾斜支架上，辊轮外圈预留了包胶安装位，实际投产时可包覆耐磨橡胶层，增大与纸浆承载托盘之间的摩擦力，避免托盘在滑移过程中出现跑偏、卡滞。

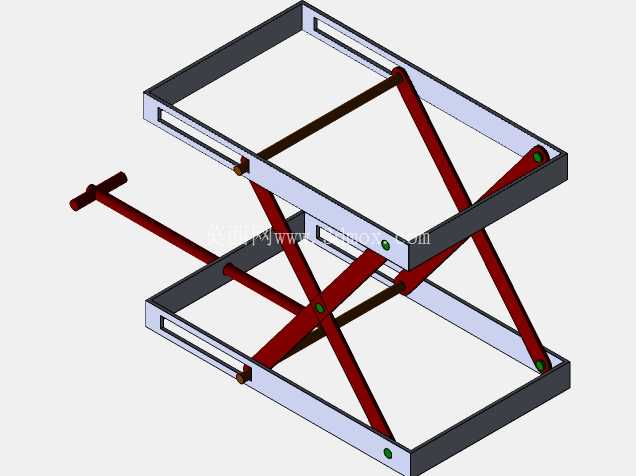

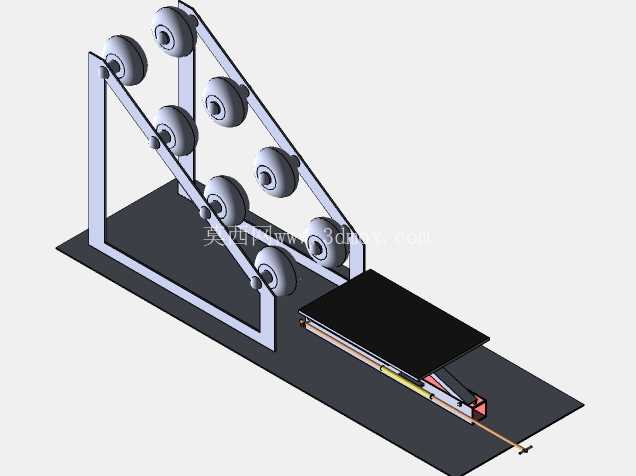

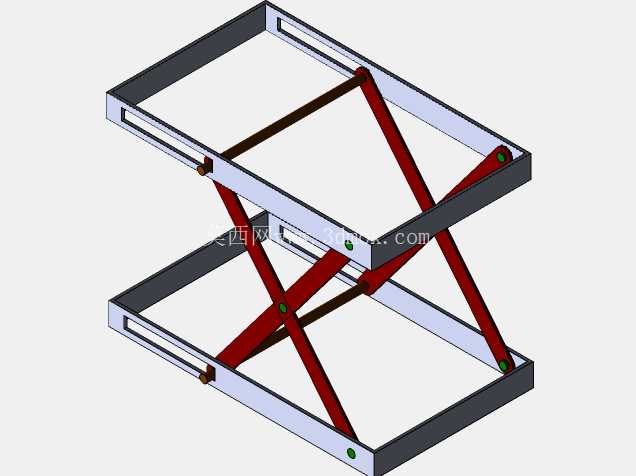

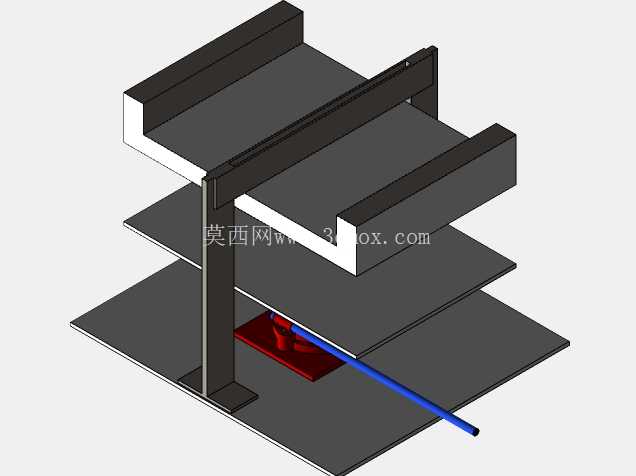

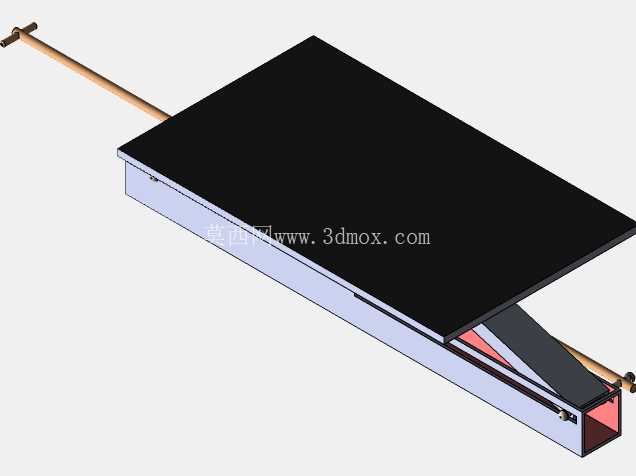

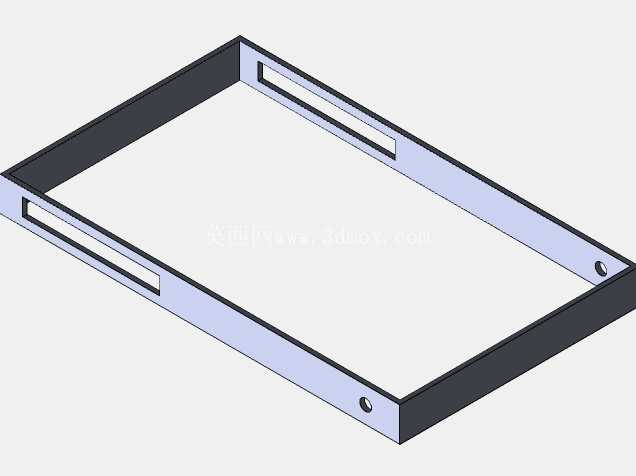

　　剪式升降部分采用单组液压千斤顶作为动力输出元件，千斤顶的缸体端铰接在底部安装底座的预留铰接座上，活塞杆端则与上层工作台面的底部铰接耳连接，这种铰接布局可以避免升降过程中出现缸体别劲的问题，剪臂的交叉点采用耐磨销轴配合铜套的结构，长期往复升降也不会出现铰接点磨损松旷的问题，底座部分采用整块平板式设计，安装时可直接通过地脚螺栓固定在车间的水泥地面上，不需要额外做复杂的预埋基础，适配大部分中小型废纸回收加工厂的车间安装条件。

　　从结构设计的逻辑来看，这套装置没有采用复杂的电控同步系统，完全依靠剪臂的平行四边形结构保证升降过程中台面始终保持水平，液压千斤顶的选型匹配了整套结构加上满载纸浆托盘的总重量，预留了足够的安全载荷余量，避免重载升降时出现活塞杆下沉的问题。倾斜布置的辊轮支架与底部底座之间采用螺栓紧固连接，而非焊接固定，后续如果需要调整输送坡度，只需要更换对应高度的支架连接垫块即可，不需要整体切割重做架体，维护调整的灵活性更强。安装边界方面，整套结构的水平投影尺寸适配常规车间1.2米宽度的人行通道旁的安装空位，最低工位高度与车间现有地面输送线的台面高度齐平，最高升限可以对接2米高度的碎浆机进料口，完全覆盖中小型废纸回收生产线的高度调节需求。

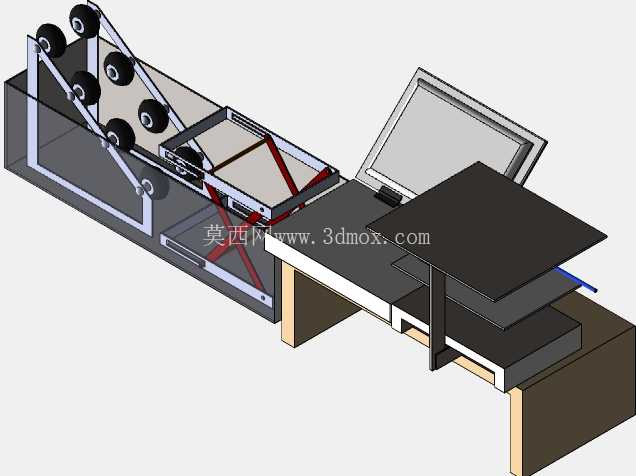

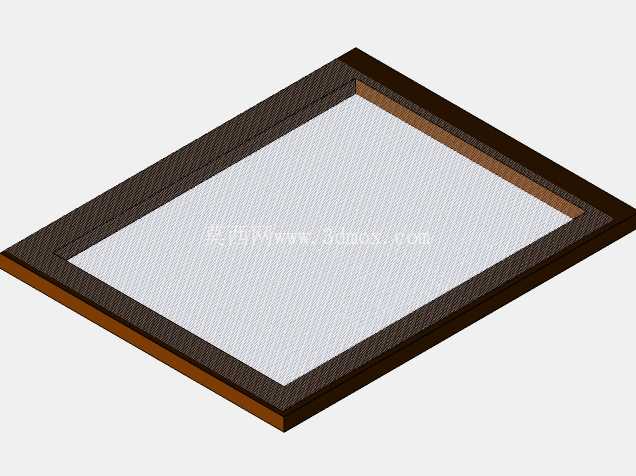

　　辊轮之间的间距经过测算，刚好适配行业内通用的标准纸浆承载托盘的底部支撑筋间距，不会出现托盘在辊轮上凹陷卡滞的问题，剪臂的开合行程做了机械限位设计，升到最高位置时剪臂不会到达机械死点，降到最低位置时上层台面也不会与底部底座发生硬碰撞，液压管路上预留了节流阀安装位，实际使用时可以通过调整节流阀开度控制升降速度，避免升降速度过快导致浆料晃洒。在实际生产场景中，这套装置可以替代传统的固定坡道加人工搬运的上料方式，工人只需要将装满湿纸浆的托盘推到辊轮架的低位端，托盘会顺着倾斜辊轮滑移到升降台面上，启动液压千斤顶将台面升到对应设备的进料高度后，就可以将托盘推入进料工位，整个过程不需要人工抬举重载托盘，大幅降低上料工位的工人劳动强度，同时也减少了人工搬运过程中纸浆洒落造成的原料浪费和车间地面污染。结构上所有的铰接点都预留了润滑脂注油嘴，日常维护时只需要定期加注润滑脂就可以保证铰接点转动顺畅，延长整套设备的使用寿命，辊轮的销轴采用可拆卸设计，后续如果出现辊轮磨损，只需要拆下销轴更换对应辊轮即可，不需要整体拆卸架体，维护成本更低。
