星形多凸台连接支座结构设计

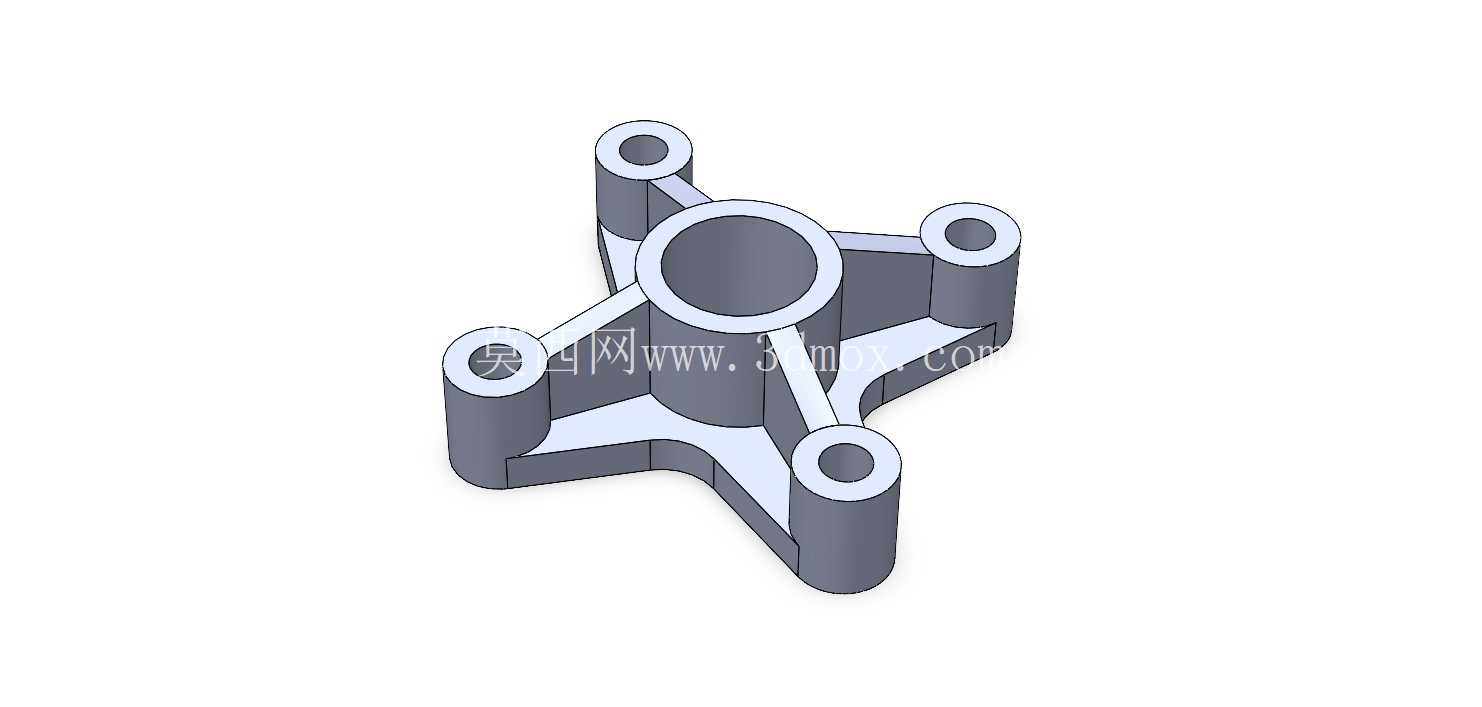

　　这类星形多凸台连接支座，常应用在小型流体管路分流、气动回路节点连接、轻型设备机架支撑点位等场景中，作为中间转接构件承担多方向管路对接、载荷分散传递的作用，在小型自动化设备气路排布、实验台流体管路搭建、小型动力装置的安装固定环节都能见到同类结构的身影。从实际使用需求出发，这类构件首先要满足多接口同轴度要求，中心的大直径通孔作为主流道或者主安装定位孔，周围均匀分布的五个带孔凸台，分别对应外接支路或者辅助安装点位，每个凸台的通孔轴线均与中心孔轴线保持平行，避免安装后出现管路偏斜、紧固件别劲的问题。

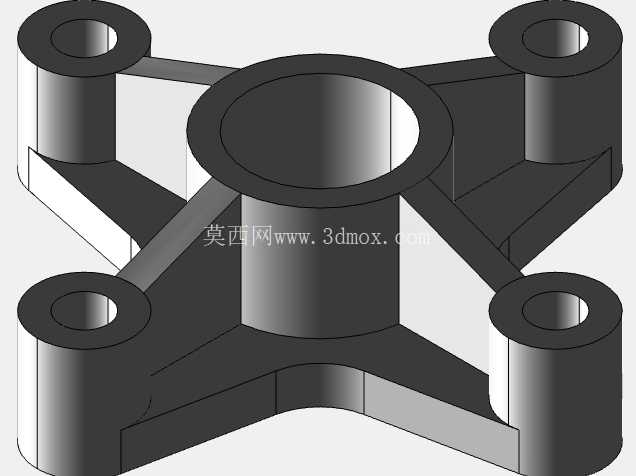

　　设计过程中优先考虑载荷传递路径，中心筒体与五个径向凸台之间，没有采用直角拼接的生硬结构，而是通过平滑过渡的曲面肋板完成连接，这种处理方式一方面能降低注塑、铸造工艺下的应力集中风险，避免构件在受交变载荷、温度变化时出现转角处开裂的问题，另一方面也能在同等耗材重量下获得更高的结构刚度，减少支座受侧向力时的形变量。从安装边界来看，五个周向凸台的外端面处于同一分度圆上，安装时可根据现场排布需求选择任意凸台作为固定点位，不需要额外调整构件整体角度，适配不同方向的管路走线需求；中心筒体的高度略高于周向凸台，安装时中心孔可先穿入定位销完成预定位，再对周向凸台的安装孔进行紧固件锁紧，降低现场装配的对位难度。

　　结构细节上，每个凸台的通孔端部都做了微小的倒角处理，既可以去除加工毛刺，也能在穿入紧固件、对接管路时起到导向作用，避免划伤密封件或者螺纹表面；连接肋板的厚度从中心筒体向外逐渐收窄，匹配载荷从中心向周边传递时的应力衰减规律，不会出现局部材料冗余或者强度不足的问题。这类结构在建模时需要重点关注各凸台的位置度公差，周向五个凸台的角度偏差需要控制在合理范围内，否则会出现安装孔位错位、无法对接的问题；过渡曲面的曲率需要连续顺滑，避免出现曲面褶皱、曲率突变的情况，否则不仅影响外观，还会在后续有限元分析时出现应力计算失真，加工环节也容易出现脱模不顺、刀具切削负载突变的问题。

　　实际选型应用时，可根据具体的管路通径、安装载荷大小，等比例缩放各部分尺寸，调整中心孔与周向孔的直径、筒体高度、肋板厚度参数，适配不同压力等级的流体回路或者不同载荷的支撑场景；如果用于有腐蚀介质的环境，还可以在不改变整体拓扑结构的基础上，调整过渡圆角大小，减少介质残留的死角，方便后期维护清理。
