仿雪茄造型便携雾化烟具结构设计

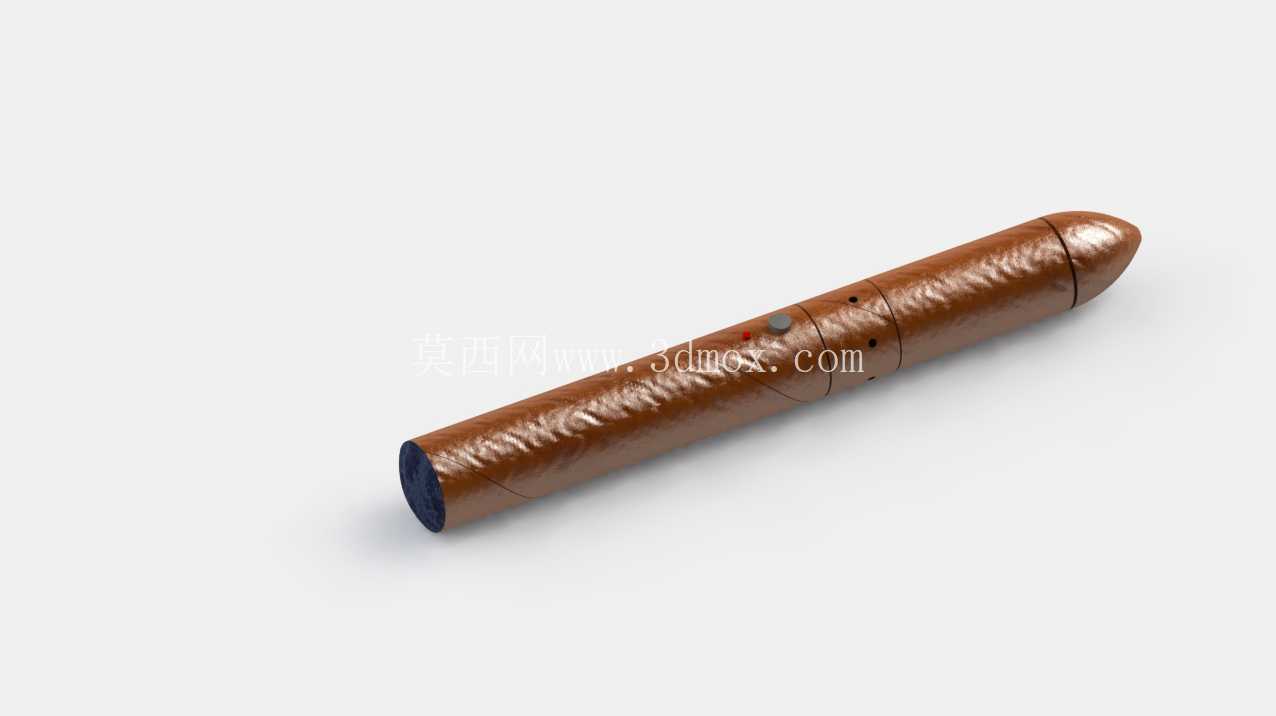

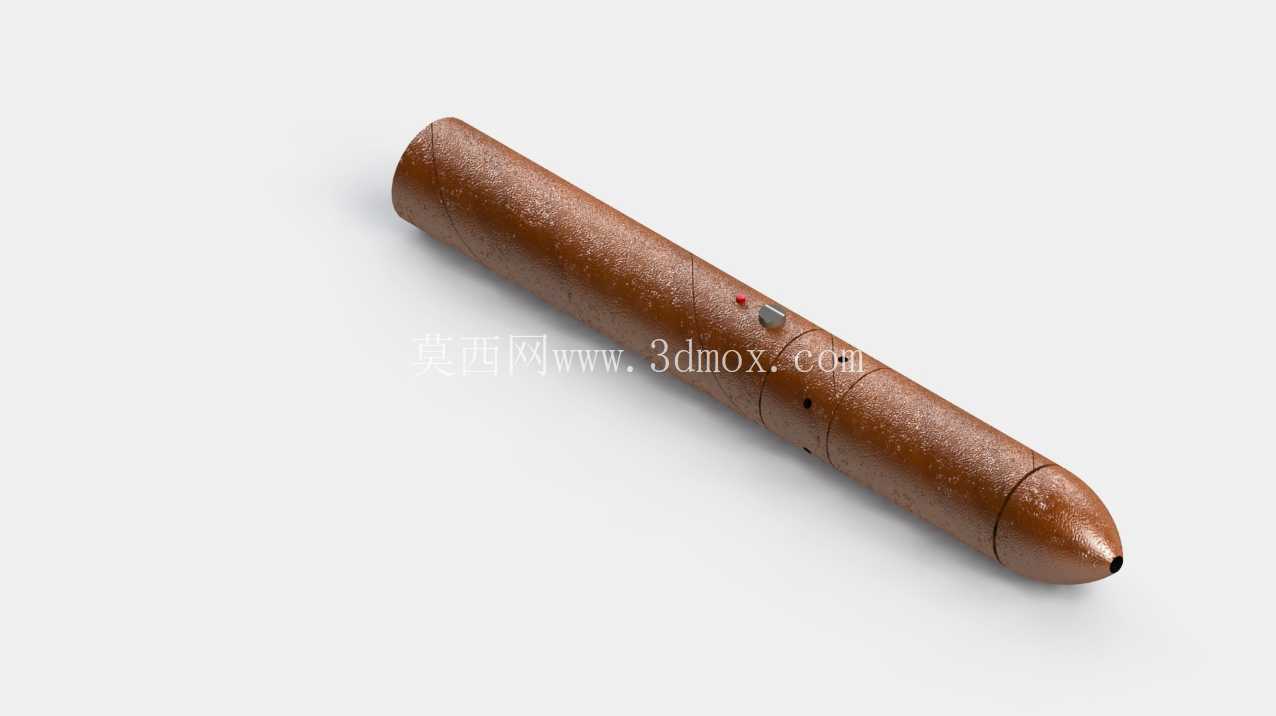

这款仿雪茄造型的手持雾化烟具，在结构设计阶段优先考虑了单手握持的人机工程边界，整体采用细长圆柱构型，整体长度控制在110mm区间，最大外径14mm，和常规手工雪茄的握持尺寸完全匹配，用户单手持握时食指可自然搭放在控制按键区域，无需调整手部姿态即可完成触发操作，适配日常通勤、户外出行等多场景下的单手使用需求。

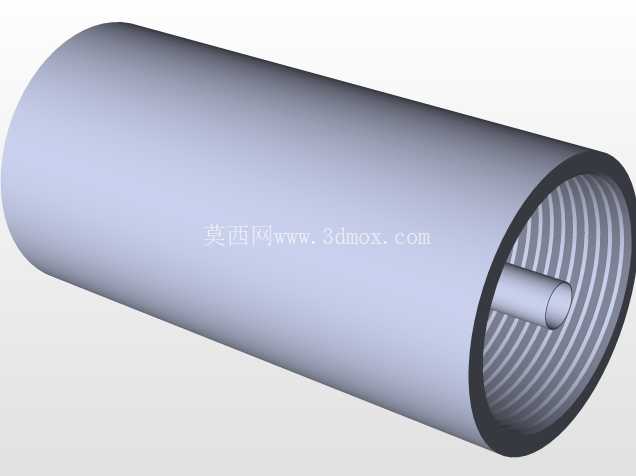

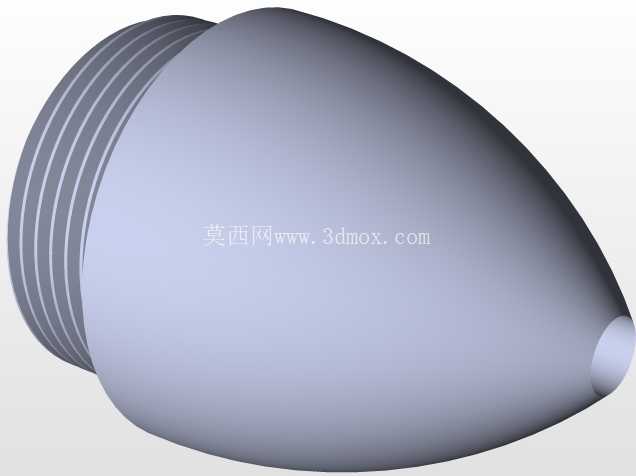

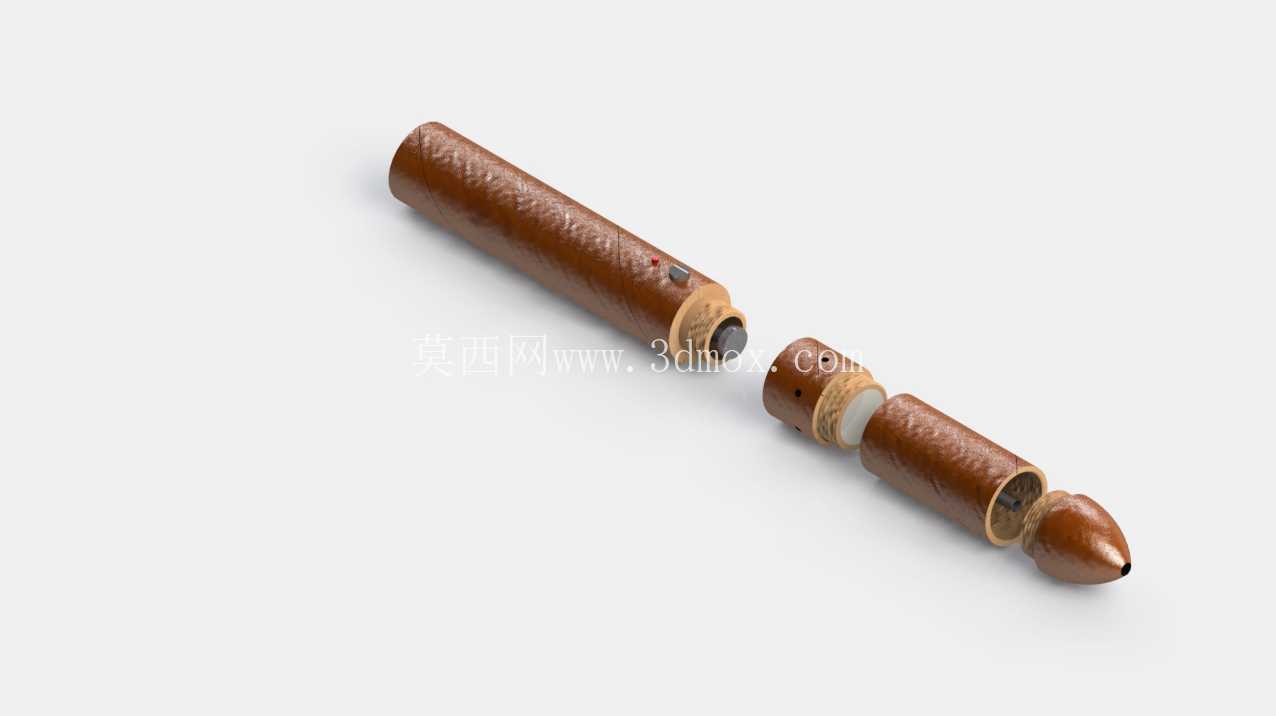

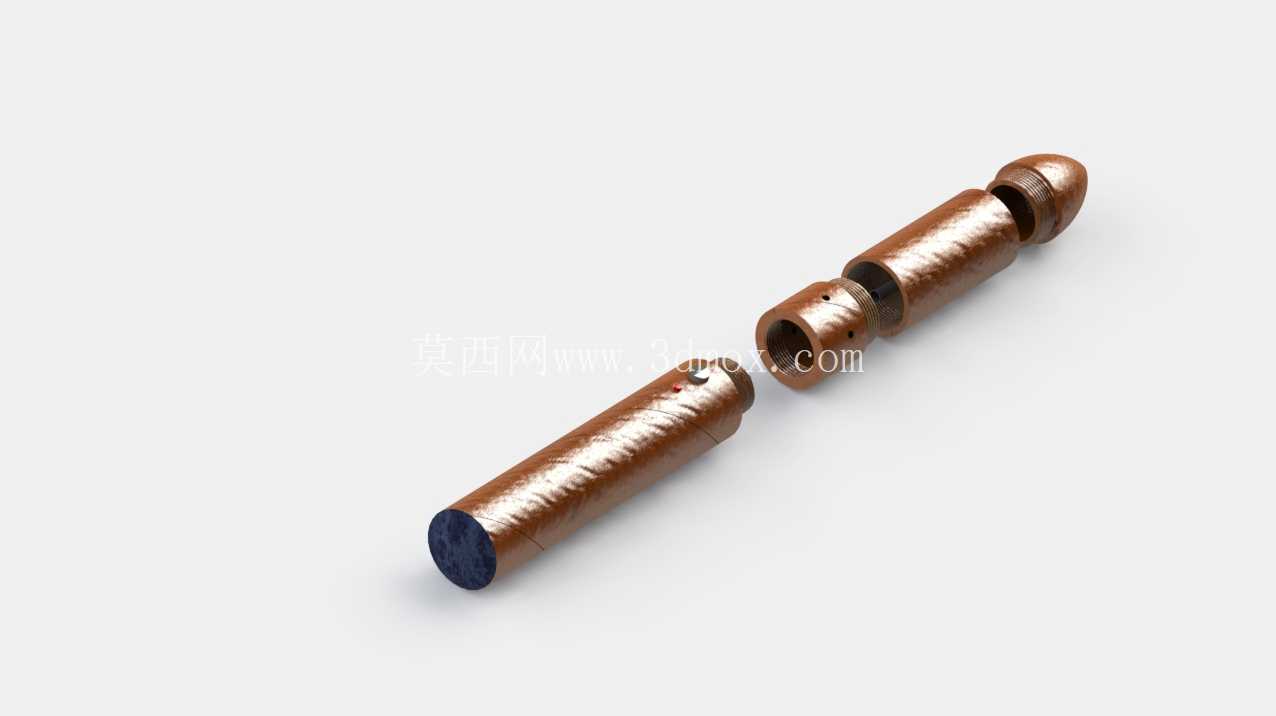

从功能布局来看，整机沿轴向分为三个独立舱段，头部为雾化输出段，采用锥形收窄设计，出气口内径控制在1.2mm，可保证雾化介质输出时的流速均匀性，避免大口径带来的冷凝液滴落问题；中部为核心功能舱，集成了控制电路板、微型触发按键、状态指示元件，按键凸起高度仅0.8mm，既保证按压时的清晰触感反馈，又不会因为凸起过高在口袋内被误触发，状态指示灯采用内嵌式设计，光线通过壳体上的0.3mm微孔透出，不会产生直射眩光；尾部为供电舱，采用螺纹旋合结构和中部舱体连接，螺纹配合面设置了硅胶密封圈，可达到日常防泼溅的密封等级，应对日常使用中不慎溅到的水渍、汗渍不会出现内部电路短路问题。

外壳表面采用仿雪茄茄衣的磨砂纹理处理，粗糙度控制在Ra1.6，既可以模拟真实雪茄的视觉质感，又能增加手部和壳体之间的摩擦系数，即使手心出汗也不会出现握持打滑的情况。在结构强度设计上，壳体选用食品级PC材质注塑成型，壁厚均匀控制在1.2mm，在按键安装位、螺纹连接位做了局部加厚处理，加厚区域壁厚1.8mm，可承受1.2米高度自由跌落至水泥地面时的冲击载荷，不会出现壳体开裂、内部元器件移位的问题。

内部元器件的排布充分利用了圆柱壳体的内部空间，供电模块和雾化模块之间设置了隔热衬套，采用PPS材质加工，可隔绝雾化段工作时产生的热量向供电舱传递，避免供电模块长期处于高温环境下出现性能衰减。控制电路的走线沿壳体内壁的走线槽布置，走线槽深度0.5mm，可固定线束位置，避免设备在晃动、跌落时线束移位触碰其他运动部件或者发热部件。雾化芯的安装采用插拔式结构，用户无需额外工具即可完成替换，安装接口设置了定位卡扣，可保证每次安装时雾化芯和供电触点的对位精度，不会出现接触不良导致的工作异常。

在实际应用场景中，这类便携雾化烟具主要面向有替代吸烟需求的用户群体，相比传统盒式雾化设备，这种仿雪茄的细长构型可以轻松放入衬衫口袋、牛仔裤小口袋中，不会因为设备体积过大产生明显的异物感。设计阶段也充分考虑了不同使用习惯的用户需求，整机的重心控制在距离尾部三分之一的位置，持握时重心落在手掌虎口位置，长时间持握不会产生手部疲劳。出气端的锥形结构做了圆弧过渡处理，和唇部接触时不会产生尖锐的异物感，接触区域的表面做了抛光处理，粗糙度Ra0.8，避免残留污渍难以清理。

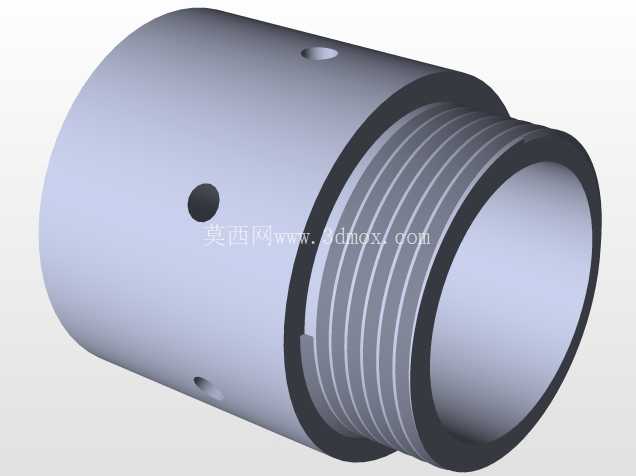

密封设计除了螺纹位置的密封圈，在按键位置也采用了一体式硅胶按键套，和壳体之间通过过盈配合装配，可阻挡日常使用中的灰尘、飞沫进入设备内部，延长内部电路的使用寿命。设备的进气孔设置在中部舱段靠近尾部的位置，孔径0.8mm，一共四个，沿圆周方向均匀分布，可保证进气量均匀，同时不会因为单孔过大导致灰尘直接进入设备内部，进气通道内部设置了挡油筋，可将雾化过程中产生的冷凝液阻挡在储油区域内，不会顺着进气孔流出污染衣物。

从建模逻辑来看，整个模型采用参数化建模方式搭建，所有外形尺寸、内部安装位尺寸都设置了可调整参数，后续如果需要调整整机长度、直径，或者更换不同规格的供电模块、雾化芯，只需要修改对应参数即可快速完成模型迭代，不需要重新绘制整体结构。各零部件之间的装配间隙控制在0.1mm，既可以保证装配时的顺畅度，又不会因为间隙过大出现零部件晃动的问题。螺纹连接位置的配合长度为8mm，可保证连接后的结构强度，正常使用拧动过程中不会出现滑牙、脱开的问题。
