KOFLEX12型黄铜管路快接接头结构

在工业流体输送、气动控制、通讯线缆防护等场景的管路布设作业中，接头作为管路系统的核心连接部件，其密封可靠性、安装便捷性直接决定整套管路的运行稳定性。这款黄铜材质的12型接头，是针对中等通径管路连接需求开发的专用连接件，适配公称通径12mm的金属硬管、增强尼龙软管以及包塑金属波纹管护套，在通讯基站线缆防护、车间压缩空气支路布设、小型液压回路回油管路、民用供水支路改造等场景中都有广泛应用。

从实际使用场景来看，这类黄铜接头的核心作用是实现两段管路的刚性密封连接，同时兼顾一定的管路应力释放能力。在通讯户外布线场景中，它常被用于穿线金属波纹管与设备进线端口的连接，既可以锁紧波纹管防止外力拉扯导致线缆外露，也能通过端面的密封结构阻挡雨水、灰尘进入设备腔体，避免线缆绝缘层被腐蚀；在气动回路中，这类接头可以连接硬质紫铜管与PU气动软管，相比塑料快插接头，黄铜材质的抗老化、抗高压冲击能力更强，适合在车间有切削液飞溅、环境温度波动较大的工位长期使用；在小型供水回路中，黄铜的抗锈蚀特性可以避免长期通水后出现结垢、锈死的问题，后期维护拆卸时不会出现螺纹粘连的情况。

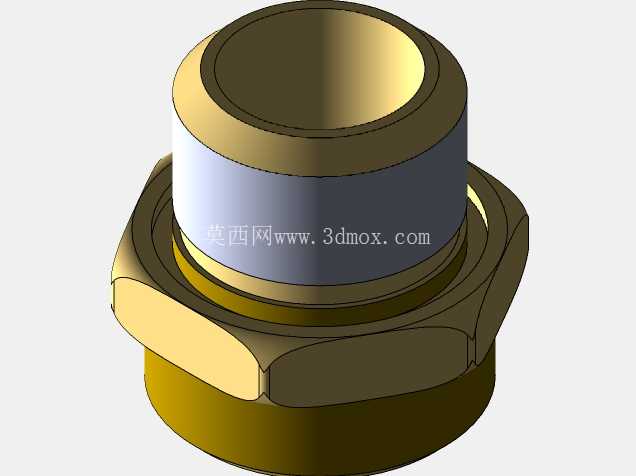

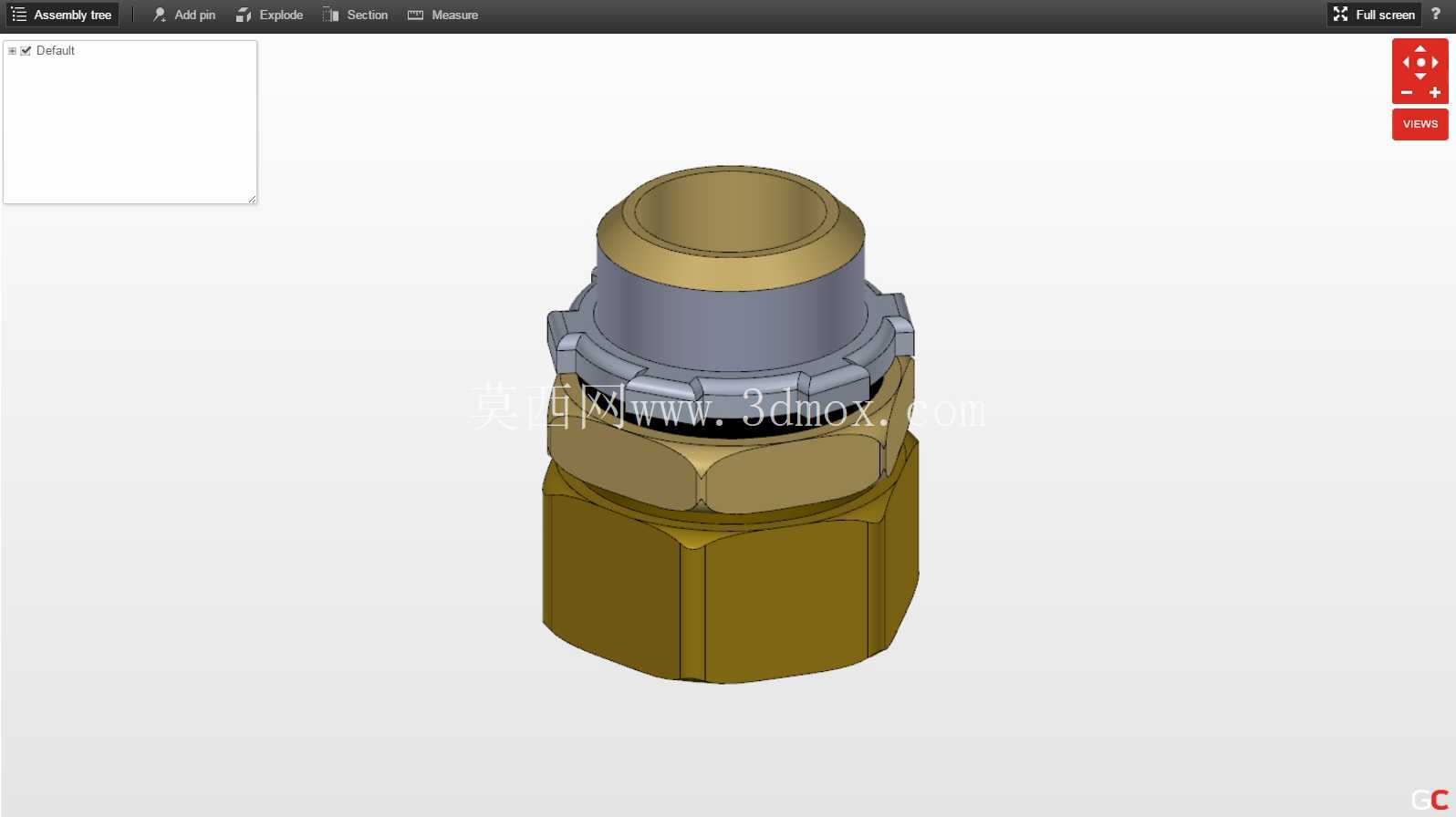

产品的功能设计完全围绕实际安装与使用需求展开，整体采用三段式组合结构，下端为内螺纹六角锁紧端，六角对边尺寸按照标准紧固件公差设计，安装时可以用普通活动扳手、开口扳手直接卡紧施力，不需要定制专用工装，内螺纹的牙型精度符合普通密封管螺纹标准，和同规格外螺纹端口对接时，缠绕适量生料带即可实现静密封，不需要额外加装密封垫片。中间段为锁紧卡环结构，采用带防滑齿的开口金属环设计，当接入端管路插入后，旋紧上端的压紧螺帽，卡环会在锥面的挤压下均匀收缩，紧紧咬合住接入管路的外壁，既可以防止管路在受拉时脱出，也能填补管路外壁的尺寸公差间隙，避免出现渗漏。上端的压紧螺帽同样采用六角外形，和下端锁紧端的对边尺寸保持一致，安装时不需要更换扳手规格，减少现场工具携带量，螺帽内部设计有锥形导向面，接入管路时可以自动导正，避免硬插导致管路端面切边、密封失效。

设计过程中，首先考虑的是材质的适配性，主体采用铅黄铜热锻成型，相比铸铜件，热锻后的黄铜内部金相组织更致密，承压能力更强，长期受内压冲击不会出现砂眼渗漏的问题，表面不需要做额外的防锈处理，黄铜本身的自润滑特性也让螺纹旋合过程更顺畅，不会出现咬死的情况。中间的卡环采用弹性更好的锡青铜材质，经过淬火处理后既有足够的硬度咬合管路外壁，也有合适的弹性保证多次拆装后仍能保持锁紧力，不会因为反复收缩出现断裂。密封端面的设计没有采用额外的橡胶圈，而是依靠金属接触面的精加工实现硬密封，这样的设计可以让接头在-20℃到120℃的温度区间内正常使用，避免橡胶圈在高低温环境下出现老化变硬、融化粘连的问题，适合在户外、高温设备旁等特殊环境使用。

外形尺寸与安装边界的设计充分考虑了现场安装的操作空间需求，整体最大外径不超过32mm，安装时扳手所需的回转半径控制在40mm以内，在设备内部狭小的布线空间里也能顺利完成拧紧操作，不需要预留过大的安装空位。接头的总长度控制在45mm左右，接入端的有效插入深度为18mm，安装时只要将管路插到底再旋紧螺帽即可，不需要做插入深度标记，降低现场施工的操作难度。下端内螺纹的端面设计有1mm宽的密封平台，和对接端口贴合时不会出现应力集中，即使对接端口的端面有轻微的平面度误差，也能通过旋紧压力实现有效密封。另外，接头的所有棱边都做了0.5mm的倒角处理，安装时不会划伤操作人员的手套，也不会割伤穿入的线缆外壁，在通讯布线场景中使用时，能有效避免线缆绝缘层被金属锐边割破导致的短路风险。

从结构设计的细节来看，这款接头没有多余的装饰性结构，所有外形特征都服务于安装与功能需求，六角面的粗糙度控制在Ra3.2，扳手卡接时不会打滑，螺纹的公差带按照中等精度配合设计，既不会因为间隙过大导致密封失效，也不会因为配合过紧导致旋合困难。在实际选型时，只要确认对接管路的外径、对接端口的螺纹规格与该接头匹配，即可直接替换同类型的铜接头，不需要修改原有管路的布设尺寸，互换性较强。长期使用过程中，如果出现密封性能下降的情况，只需要拆开检查卡环是否磨损、接触面是否有杂质，清理后重新旋紧即可恢复密封性能，不需要整体更换接头，维护成本较低。
